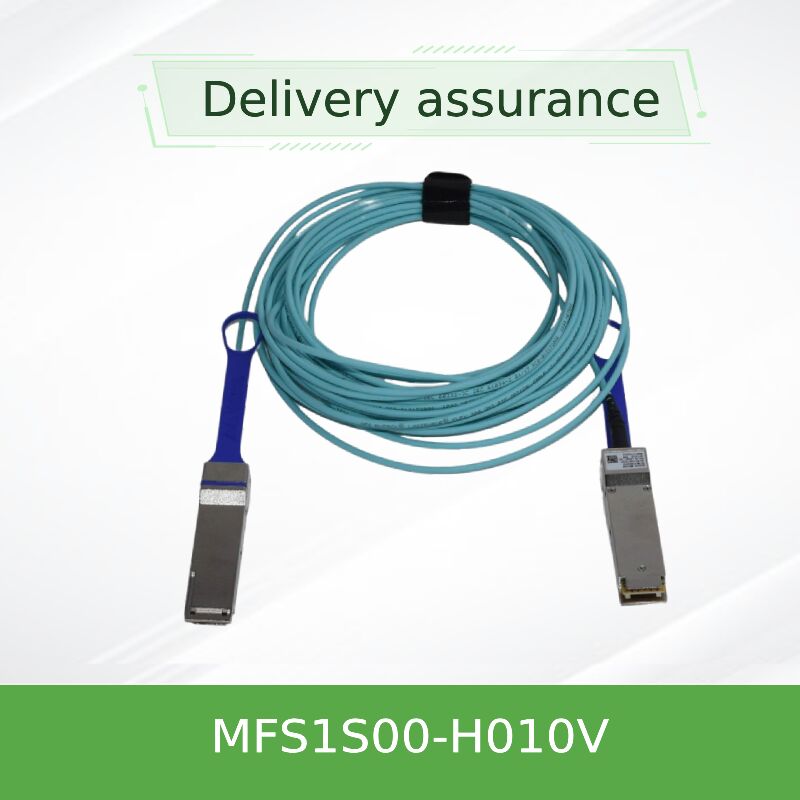

Mellanox MFS1S00-H010V 10m QSFP56 Active Optical Cable. 200Gb/s InfiniBand HDR & Ethernet, Hot-Pluggable AOC z DDM

Model produktu: MFS1S00-H010V | Kluczowe słowa: aktywny kabel optyczny, 200Gb/s AOC, kabel QSFP56, InfiniBand HDR, 10m połączenie optyczne

NVIDIA MFS1S00-H010V to 10-metrowy Aktywny kabel optyczny (AOC) zaprojektowany do wymagających zastosowań o dużej przepustowości. Posiada złącza QSFP56 na obu końcach z wbudowanymi silnikami optycznymi opartymi na VCSEL, zapewniającymi kompletne łącze 200Gb/s dla protokołów InfiniBand HDR i 200 Gigabit Ethernet. To 10-metrowe połączenie optyczne zostało zaprojektowane w celu łączenia połączeń między przełącznikami lub między przełącznikami a serwerami wyposażonymi w kompatybilne karty interfejsu sieciowego, w scenariuszach, w których odległość i integralność sygnału mają kluczowe znaczenie.

Wydajność kabla opiera się na kilku zaawansowanych technologiach:

• Transmisja optyczna: Wykorzystuje cztery nadajniki VCSEL (Vertical Cavity Surface Emitting Laser) i odpowiadające im fotodetektory działające na światłowodzie wielomodowym OM4.
• Sygnalizacja dużej prędkości: Wykorzystuje kodowanie PAM4 (4-poziomowa modulacja amplitudy impulsów) przy 53,125 GBaud na linię, aby osiągnąć łączną przepustowość 200 Gb/s.
• Zintegrowane przetwarzanie sygnału: Wbudowane obwody ponownego taktowania i odzyskiwania danych zegara (CDR) na ścieżkach nadawania i odbioru oczyszczają i regenerują sygnały dużej prędkości.
• Znormalizowane zarządzanie: Pełna zgodność ze specyfikacją zarządzania SFF-8636 za pośrednictwem interfejsu I2C do sterowania, stanu i rozbudowanej diagnostyki.
• Ramy zgodności: Zaprojektowany zgodnie ze specyfikacjami InfiniBand Trade Association (IBTA) HDR i posiada kluczowe globalne certyfikaty (CE, FCC, RoHS).

Kabel działa jako samodzielne, dwukierunkowe łącze optyczne. Elektryczne strumienie danych z hosta karty sieciowej lub przełącznika wchodzą do modułu QSFP56. Wewnątrz sygnały elektryczne są kondycjonowane (wyrównywane, ponowne taktowanie) i wykorzystywane do sterowania czterema szybkimi laserami VCSEL, konwertując dane na impulsy optyczne. Impulsy te przemieszczają się przez cztery wewnętrzne światłowody wielomodowe na odległość 10 metrów. Na drugim końcu zintegrowane fotodiody konwertują światło z powrotem na sygnały elektryczne. Następnie są one wzmacniane, ponownie taktowane i wyrównywane przez obwody odbiornika przed wyprowadzeniem do podłączonego urządzenia. Ten aktywny proces regeneracji jest kluczem do utrzymania integralności sygnału na wydłużonej odległości, co jest podstawową zaletą 200Gb/s AOC architektury.

• Połączenia między przełącznikami (ISL): Łączenie przełączników typu leaf i spine (np. seria NVIDIA SN3000/SN4000) przy 200GbE wewnątrz i pomiędzy szafami.
• Łączność HPC i AI Fabric: Ustanawianie połączeń w strukturach InfiniBand HDR dla klastrów obliczeniowych o wysokiej wydajności i sztucznej inteligencji.
• Rozszerzone połączenia serwerów: Łączenie serwerów z kartami NIC obsługującymi 200G (np. ConnectX-6/7) z przełącznikami top-of-rack znajdującymi się kilka metrów dalej.
• Rozbudowa centrum danych: Idealny do połączeń, które przekraczają praktyczny zasięg pasywnych kabli miedzianych (zazwyczaj >3-5m), ale nie wymagają optyki dalekiego zasięgu.
• Agregacja o dużej gęstości: Wdrażanie w scenariuszach, w których zarządzanie kablami i przepływ powietrza stanowią problem, ponieważ AOC są generalnie bardziej elastyczne i mają mniejszy promień gięcia niż nieporęczne alternatywy pasywne miedziane.

Dostępność serii: Oferowane również w długościach 3m, 5m, 15m, 20m, 30m, 50m i 100m.

• Zasięg i integralność w jednym pakiecie: Rozwiązuje typowe wyzwanie związane z łącznością na odległość 10 metrów, gdzie pasywne DAC zawodzą, a oddzielne transceivery ze światłowodem zwiększają złożoność i potencjalne punkty awarii.
• Przewidywalna wydajność i kompatybilność: Jako w pełni zintegrowane rozwiązanie firmy NVIDIA, gwarantuje wydajność end-to-end w przypadku użycia z kompatybilnymi przełącznikami NVIDIA i karty sieciowe, eliminując zgadywanie.
• Inteligencja operacyjna: Wbudowany DDM pozwala operatorom sieci na proaktywne monitorowanie stanu łącza (temperatura, poziomy mocy), ułatwiając konserwację zapobiegawczą i szybkie rozwiązywanie problemów—funkcja nieobecna w kablach pasywnych.
• Optymalizacja całkowitego kosztu: Chociaż początkowy koszt jednostkowy może być wyższy niż w przypadku miedzi pasywnej, często skutkuje to niższym całkowitym kosztem posiadania poprzez skrócenie czasu instalacji, eliminację zaopatrzenia w transceiver i minimalizację awarii łączy.

Zakup u nas zapewnia pełne wsparcie przez cały cykl życia tego krytycznego komponentu połączeniowego.

• Gwarancja na produkt: Objęty standardową gwarancją producenta NVIDIA w celu zapewnienia jakości.
• Status zapasów: MFS1S00-H010V jest częścią naszego wyselekcjonowanego asortymentu, wspieranego przez zobowiązanie do utrzymywania zapasów o wartości wielu milionów dolarów w celu zapewnienia niezawodnej dostępności.
• Usługi wdrażania technicznego: Nasz zespół zapewnia wsparcie integracyjne, pomagając w weryfikacji kompatybilności z konkretnymi modelami przełączników i serwerami kartami NIC.
• Ciągłe wsparcie: Dostęp do całodobowej obsługi klienta i pomocy technicznej w przypadku wszelkich pytań operacyjnych.
• Gwarancja dostawy globalnej: Zarządzamy logistyką, aby zapewnić szybką i dokładną dostawę do Twojej lokalizacji na całym świecie.

P1: Czy mogę użyć tego kabla do podłączenia portu 200G do portu 100G?
Odp.: Sam kabel działa z prędkością 200 Gb/s. Połączenie z portem 100G wymagałoby, aby urządzenie hosta (przełącznik lub karta sieciowa) obsługiwało funkcje podziału portów lub negocjacji prędkości (takie jak Rate Select) w celu obniżenia prędkości łącza. Nie jest to funkcja samego kabla i musi być skonfigurowana na podłączonym sprzęcie.

P2: Jak dane diagnostyczne pomagają w praktyce?
Odp.: Dane DDM pozwalają na monitorowanie mocy optycznej odbioru w czasie rzeczywistym. Stały spadek może wskazywać na zabrudzone złącze lub uszkodzony komponent, zanim łącze zostanie przerwane. Monitorowanie temperatury pomaga upewnić się, że kabel się nie przegrzewa z powodu zablokowanego przepływu powietrza. Jest to kluczowe dla utrzymania czasu pracy w sieciach zbudowanych z drogich aktywnych kabli optycznych i zasobów obliczeniowych.

P3: Czy polaryzacja kabla jest konfigurowalna, czy jest stała?
Odp.: Polaryzacja i mapowanie linii są ustalone w zespole AOC, zgodnie ze standardem dla bezpośredniego połączenia QSFP56 do QSFP56. Jest przeznaczony do bezpośrednich połączeń między urządzeniami.

P4: Co się stanie, jeśli zagnę kabel zbyt mocno?
Odp.: Przekroczenie minimalnego promienia gięcia 30 mm może spowodować mikrozgięcia w wewnętrznych włóknach, prowadząc do zwiększonego tłumienia (utraty sygnału). Poważne zgięcie może spowodować trwałe uszkodzenie i całkowitą awarię łącza. Zawsze używaj odpowiednich prowadnic kabli.

P5: Czy przyrostek „V” ma implikacje funkcjonalne?
Odp.: Tak, „V” oznacza możliwość VPI (Virtual Protocol Interconnect), potwierdzając, że ten kabel QSFP56 jest wyposażony w oprogramowanie układowe umożliwiające działanie zarówno w trybach InfiniBand HDR, jak i 200 Gigabit Ethernet, zapewniając elastyczność protokołu dla Twojej infrastruktury.

• Kontrola przed instalacją: Sprawdź, czy oba podłączone urządzenia (przełączniki, karty sieciowe) obsługują obudowę QSFP56, prędkości 200 Gb/s i mają wystarczający budżet mocy dla AOC.
• Bezpieczeństwo ESD: Zawsze używaj antystatycznego paska na nadgarstek podczas obsługi i instalacji kabla w klatkach sprzętu pod napięciem.
• Technika wkładania/wyjmowania: Włóż złącze prosto do klatki, aż poczujesz kliknięcie. Użyj dołączonego uchwytu do wyciągania; nigdy nie ciągnij za osłonę kabla.
• Aspekty środowiskowe: Upewnij się, że środowisko pracy mieści się w określonych zakresach temperatury i wilgotności. Unikaj umieszczania kabla w pobliżu źródeł ciepła lub w bezpośrednim świetle słonecznym.
• Najlepsze praktyki dotyczące prowadzenia kabli: Zaplanuj 10-metrową ścieżkę, aby uniknąć ostrych krawędzi, punktów zaciskania i obszarów o dużym natężeniu ruchu. Użyj rzepów do bezpiecznego, nieniszczącego mocowania.
