NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s Aktywny Kabel Optyczny | Długodystansowy AOC dla sieci InfiniBand HDR i 200GbE
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFS1S00-H020V |
| Dokument: | MFS1S00-HxxxV 200Gbs-QSFP56...ns.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowy i oryginalny | Technologia: | Infiniband |
| Szybkość transmisji danych: | Do 200 GB/s | Typ złącza: | QSFP56 |
| IBTA: | IB HDR | Modulacja: | 4x 50Gb/s PAM4 |
| Prędkość: | Do 200 GB/s | Długość: | 20 m |
| Produkt: | MFS1S00-H020V | ||
| Podkreślić: | Kabel optyczny NVIDIA QSFP56 200Gb/s,Długodystansowy kabel AOC Mellanox,Kabel sieciowy InfiniBand HDR 200GbE |
||
opis produktu

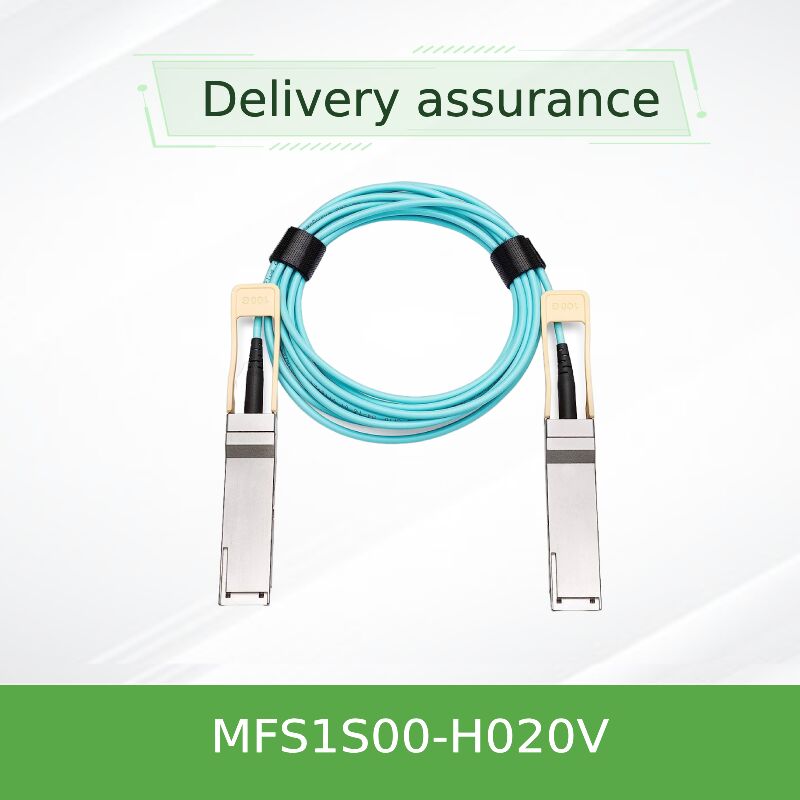

NVIDIA MFS1S00-H020V 20m QSFP56 200Gb/s Kabel aktywny
Długotrwały AOC dla sieci InfiniBand HDR i 200GbE
Krytyczna propozycja wartości
Ten 20-metrowy kabl optyczny został zaprojektowany dla scenariuszy w centrach danych wymagających zarówno dużej przepustowości (200 Gb/s), jak i rozszerzonego zasięgu fizycznego.połączenie optyczne plug-and-play, które niezawodnie obejmuje odległości znacznie wykraczające poza możliwości rozwiązań pasywnej miedzi, przy jednoczesnym zintegrowaniu regeneracji sygnału i kompleksowego monitorowania stanu, aby zapewnić niezachwianą stabilność połączenia na krytycznych ścieżkach sieci.
- Rozszerzona operacja 20-metrowa:Zapewnić bezpieczne podłączenie urządzeń między przejściami lub zdalnymi regałami bez pogorszenia sygnału.
- Zintegrowane zapewnienie wydajności:Wbudowane regulowanie i wyrównanie kompensują utratę sygnału na odległość.
- Elastyczność podwójnych protokołów:Gotowy zarówno na wysokiej wydajności InfiniBand HDR i standardowy 200 Gigabit Ethernet.
- Proaktywne monitorowanie stanu zdrowia:Diagnostyka cyfrowa zapewnia wgląd w status ogniw i komponentów w czasie rzeczywistym.
Przegląd produktu i pozycjonowanie

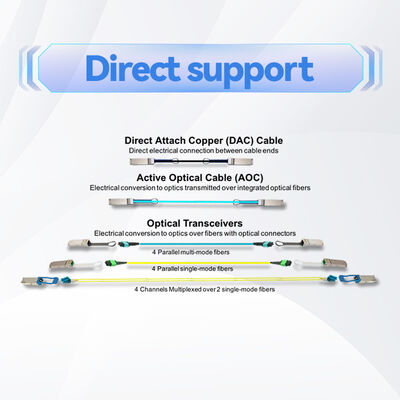

NVIDIA MFS1S00-H020V to 20-metrowy kabel optyczny aktywny (AOC), zaprojektowany w celu rozwiązania wyzwania związanego z łączeniem sprzętu o wysokiej prędkości 200Gb/s na umiarkowanych odległościach w centrum danych.Z wbudowanymi nadajnikami optycznymi QSFP56 na obu końcach, to rozwiązanie InfiniBand z dużym zasięgiem eliminuje złożoność i potencjalne punkty awarii związane z oddzielnymi nadajnikami i skakaczami światłowodowymi.Jest to optymalny wybór do łączenia przełączników w rozproszonej tkance lub łączenia stojaków obliczeniowych z przełącznikami agregacyjnymi, w których standardowyKarta interfejsu sieciowego (NIC)I przełącznik są oddzielone 10-20 metrów.
Dlaczego ten 20m AOC jest inny
W przeciwieństwie do krótszych kabli lub rozwiązań pasywnych, MFS1S00-H020V jest specjalnie zaprojektowany do "rozszerzonej średniej odległości" - zbyt długiej dla opłacalnej pasywnej miedzi,jednak krótszy niż w przypadku konieczności zastosowania tradycyjnej optyki dalekodystansowejJego aktywna konstrukcja zapewnia niezawodną wydajność 200Gb/s w całym przedziale.
Określenie cech produktu
- Wskaźnik kształtu i długość:QSFP56 do QSFP56, 20-metrowy zintegrowany zestaw kabli.
- Prędkość i modulacja danych:200Gb/s zbiorcze poprzez 4x50G pasów PAM4 w każdym kierunku.
- Wsparcie protokołu:InfiniBand HDR 200GBASE-SR4 Ethernet
- Charakterystyka mocy:Jednorazowe zasilanie 3,3 V; ~ 5,0 W typowej mocy na koniec.
- Wzmocnienie operacyjne:Temperatura pracy: od 0°C do 70°C; minimalny promień zakrętu: 30 mm.
- Wywiad:Pełny interfejs zarządzania SFF-8636 z cyfrowym monitorowaniem diagnostycznym (DDM) dla napięcia, temperatury, stronniczości TX i mocy optycznej (Tx & Rx na pas).
Pełne specyfikacje techniczne
| Parametry techniczne | Specyfikacja dla MFS1S00-H020V |
|---|---|
| Numer części producenta | MFS1S00-H020V |
| Opis produktu | Zestaw kabli optycznych aktywnych QSFP56 200Gb/s |
| Całkowita długość kabla | 20 metrów. |
| Stawka nominalna danych | 200 Gigabitów na sekundę (Gbps) |
| Wspierane standardy sieci | InfiniBand HDR (High Data Rate), IEEE 200GBASE-SR4 |
| Modulacja sygnału | PAM4 (53,125 GBaud na pas) |
| Interfejs z łącznikiem (podwójne) | Wymagania dotyczące: |
| Maksymalny zasięg projektu (OM4 MMF) | Do 100 metrów (wykorzystane 20 m) |
| Wymóg energii elektrycznej | 3.3 VDC |
| Typowe rozpraszanie władzy | 5.0 watów (na koniec, wszystkie pasy aktywne z ponownym ustawieniem czasu) |
| Dopuszczalna temperatura obudowy | 0°C do +70°C (funkcjonalne) |
| Zdolności diagnostyczne | Wymagania w odniesieniu do zastosowania SFF-8636 (Temp, Volt, Tx Power/Bias, Rx Power) |
| Minimalny promieniec biegu statycznego | 30 milimetrów |
| Kluczowa zgodność i bezpieczeństwo | RoHS, CE, FCC, CB, cTUVus, IEC/EN Laser Class 1 |
Uwaga: Dostępne w zakresie długości od 3 m (H003V) do 100 m (H100V) dla precyzyjnego dopasowania zasięgu.

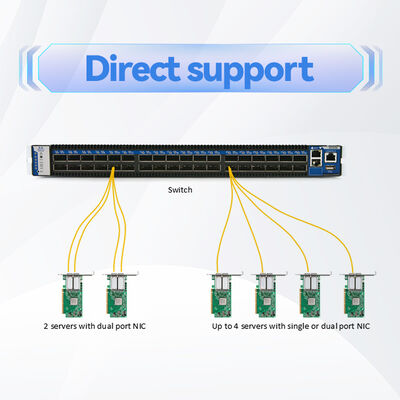

Scenariusze wdrożenia docelowego
- Połączenia przełączników między osiami:Łączenie przełączników liści w jednym rzędzie z przełącznikami kręgosłupa w innym rzędzie w tym samym hali centrum danych.
- Rozproszone puli obliczeniowe/przechowawcze:Łączenie serwerów o wysokiej wydajności lub szeregów pamięci masowej zlokalizowanych kilka racków od siebie w klastrze HPC lub AI.
- Architektury końcowe (EoR):Podłączenie serwerów w rack do scentralizowanego przełącznika EoR, który może być 15-20 metrów od nas.
- Projekty konsolidacji centrów danych:Łączenie urządzeń między istniejącymi przestrzeniami centrów danych podczas fazy migracji lub ekspansji.
- Linki o wysokiej dostępności:Ustanowienie rozszerzonych redundantnych ścieżek w tkankach sieciowych, w których zmienna długości łącza jest czynnikiem istotnym.
Często zadawane pytania techniczne
P1: Jaka jest rzeczywista strata sygnału w odległości ponad 20 metrów i w jaki sposób AOC kompensuje?
Odpowiedź: Włókno multimodowe wykazuje osłabienie (zwykle ~ 3 dB / km). Powyżej 20 m, nieodłączną utratę jest minimalna, ale inne czynniki, takie jak utrata złącza i dyspersja modalna, mogą pogorszyć wzrok sygnału.AOC jest zintegrowanyfunkcja odliczania czasuaktywnie odzyskuje zegar i dane, skutecznie "rekreując" czysty sygnał cyfrowy w odbiorniku, przezwyciężając te zaburzenia.
P2: Czy mogę użyć jednego końca tego AOC z portem QSFP56 i drugiego z portem QSFP-DD za pośrednictwem adaptera?
Odpowiedź: Kabel ma ustalone złącza QSFP56. Może być fizycznie podłączony do portu QSFP-DD tylko wtedy, gdy port ten używa pasywnego klatki adaptera QSFP56 do QSFP-DD.Kompatybilność elektryczna i protokołowa (200Gb/s) między portem QSFP-DD urządzenia hosta a AOC musi być zweryfikowana z dostawcą systemu..
P3: Jak zużycie energii w porównaniu z użyciem dwóch oddzielnych nadajników optycznych i pasywnego kabla?
Odpowiedź: Całkowita moc jest porównywalna lub nieznacznie zoptymalizowana. Typowy nadajnik optyczny 200G QSFP56 zużywa ~3.5-4W. Dwa zużyłyby 7-8W, a także przełączanie mocy ASIC do napędzania włókna zewnętrznego.Pozycja AOC zużywa łącznie ~ 10 W (5 W na koniec), oferując usprawnione, często bardziej energooszczędne rozwiązanie poprzez integrację kierowców.
P4: Czy przewód kablowy nadaje się do jazdy na podwyższonych podłogach lub na podwyższonych podłogach?
Odpowiedź: Tak, kabel posiada trwałą, elastyczną kurtkę przeznaczoną do standardowych dróg zarządzania kablami w centrach danych, w tym podłogi i środowiska pod podłogą.Zawsze przestrzegać minimalnego promienia zakrętu podczas instalacji.
P5: Co zrobić, jeśli DDM zgłosi alarm "Rx Power Low"?
A: Wskazuje to niską moc optyczną. Najpierw sprawdź i oczyść złącza QSFP56 zarówno na AOC, jak i klatkach urządzeń hosta.sprawdź kanał kablowy pod kątem ostrych zakrętów lub uszkodzeńAlarm zapewnia wczesne ostrzeżenie przed awarią połączenia, co jest kluczowe dla utrzymania czasu pracy w sieciach wykorzystujących wysoką wydajność.karty nic.
Podstawowe uwagi dotyczące obsługi i instalacji
- Weryfikacja przed instalacją:Potwierdzić, że urządzenie hosta obsługuje klatki QSFP56 i oprogramowanie napędowe obsługuje AOC o prędkości 200 Gb/s. Sprawdzić, czy budżet termiczny i energetyczny w projektowaniu systemu jest wystarczający.
- Wymagania dotyczące wyładowań elektrostatycznych (ESD):Obsługa kabla przy użyciu bezpiecznych praktyk ESD, zwłaszcza podczas montażu lub wyjmowania z urządzeń działających.
- Routing & Strain Relief:W przypadku biegu 20 metrów należy dokładnie zaplanować trasę, aby uniknąć napięcia, kompresji lub napiętych zakrętów.
- Procedura podłączenia na gorąco:Kabel jest podłączalny na gorąco. Wprowadź i wyciągnij złącza kwadratowo i mocno przy użyciu dostarczonej zakładki/pull-tab. Pozwól kilka sekund na inicjalizację i stabilizację połączenia.
- Specyfikacje środowiskowe:Należy przestrzegać określonych zakresów temperatury i wilgotności pracy, nie narażać kabla na bezpośrednią wilgotność ani na działanie czynników żrących.
