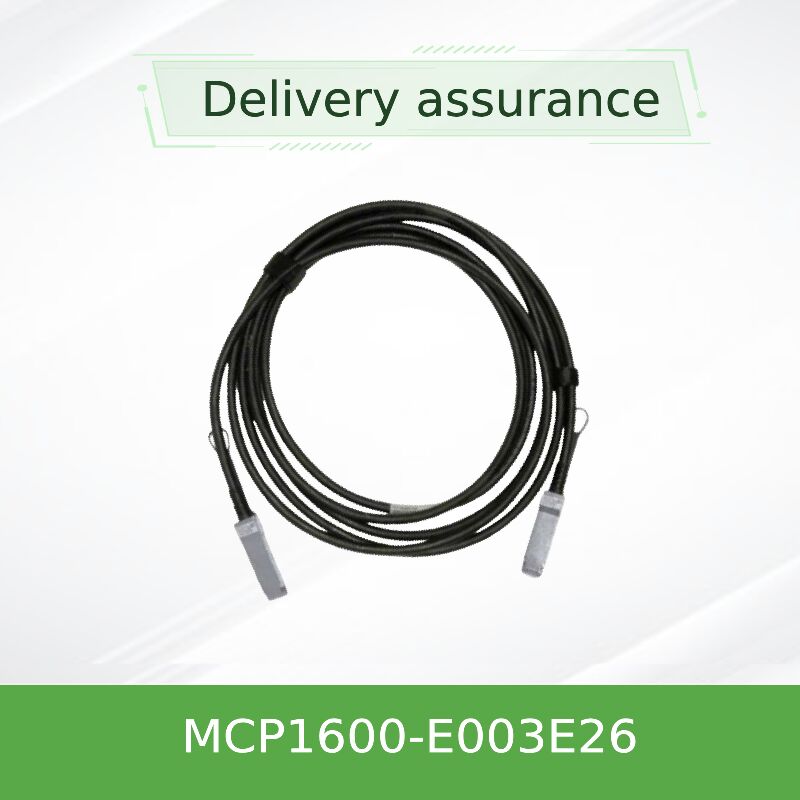

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Kabel miedziany do bezpośredniego podłączenia
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCP1600-E003E26 |
| Dokument: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowy i oryginalny | Technologia: | Infiniband |
| Typ: | MELLANOX AOC KABEL | Długość kabla: | 3 metry |
| Nazwa: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Kabel sieciowy Inf | Słowo kluczowe: | Kabel DAC Mellanox |
| Podkreślić: | Kabel Mellanox 100Gb/s QSFP28,Bezpośredni kabel miedziany z gwarancją,Kabel DAC Mellanox MCP1600-E003E26 |
||
opis produktu
Kabel miedziany Mellanox MCP1600-E003E26 100 Gb/s QSFP28 do bezpośredniego montażu
Wysokowydajny pasywny kabel miedziany z bezpośrednim podłączeniem (DAC) przeznaczony do zastosowań InfiniBand EDR i Ethernet 100 Gb/s, zapewniający niezawodną łączność o małych opóźnieniach w środowiskach centrów danych.
Kluczowa charakterystyka
- Wysoka szybkość transmisji danych:Obsługuje łączną szybkość transmisji danych do 100 Gb/s (linie 4x25 Gb/s)
- Pasywne i energooszczędne:Nie wymaga ponownej synchronizacji sygnału, zużywa mniej niż 0,1 W
- Możliwość podłączenia podczas pracy:Bezpieczne wkładanie i wyjmowanie bez wyłączania systemów
- Doskonała integralność sygnału:Bitowy współczynnik błędów (BER) lepszy niż 10⁻¹⁵ w systemach Mellanox
- Trwałe i przyjazne dla środowiska:Kurtka LSZH i bezołowiowa, bezhalogenowa płytka drukowana
- Kompleksowe zarządzanie:Zintegrowana pamięć EEPROM z interfejsem I²C zgodnym z SFF-8636
Technologia i standardy
Zgodny z SFF-8685 (format QSFP28) i SFF-8636 (zarządzanie). Zaprojektowany dla protokołów 100Gb/s InfiniBand EDR i 100GbE Ethernet z kontrolowaną impedancją różnicową 100Ω dla optymalnej integralności sygnału.
Scenariusze zastosowań
Idealny do obliczeń o wysokiej wydajności, korporacyjnych centrów danych, infrastruktury chmurowej i sieci pamięci masowej:
- Łączenie przełączników montowanych na górze szafy z przełącznikami liściowymi lub grzbietowymi
- Podłączenie serwerów z adapterami Mellanox ConnectX-4/5 do przełączników EDR
- Budowa klastrów o dużej przepustowości na potrzeby sztucznej inteligencji i uczenia maszynowego
- Ustanawianie połączeń krótkiego zasięgu w obrębie lub pomiędzy sąsiednimi regałami
Dane techniczne
| Parametr | Specyfikacja |
|---|---|
| Model/alias | MCP1600-E003E26 (mq9700) |
| Interfejs/format | QSFP28 do QSFP28 |
| Szybkość transmisji danych | 100 Gb/s (4x25 Gb/s) |
| Typ kabla | Pasywna, bezpośrednio podłączana miedź (DAC) |
| Długość | 3 metry |
| Grubość drutu (AWG) | 26 AWG |
| Temperatura pracy | 0°C do 70°C |
| Zużycie energii | < 0,1 W |
| Zgodność | InfiniBand EDR, 100GbE; Przełączniki i adaptery Mellanox |
Rodzina produktów
| Numer części | Długość | AWG | Średnica kabla |
|---|---|---|---|
| MCP1600-E00AE30 | 0,5 m | 30 | 7,1 mm |
| MCP1600-E001E30 | 1 m | 30 | 7,1 mm |
| MCP1600-E01AE30 | 1,5 m | 30 | 7,1 mm |
| MCP1600-E002E30 | 2 m | 30 | 7,1 mm |
| MCP1600-E003E26 | 3 m | 26 | 9,4 mm |
| MCP1600-E004E26 | 4m | 26 | 9,4 mm |
| MCP1600-E005E26 | 5 m | 26 | 9,4 mm |
Zalety
- Oszczędności:Niższa cena zakupu za port
- Efektywność energetyczna:Prawie zerowy pobór mocy zmniejsza OPEX
- Niskie opóźnienie:Transmisja pasywna zapewnia minimalne opóźnienie sygnału
- Solidność i prostota:Brak delikatnej optyki, łatwiejsze rozłożenie
- Gwarantowana wydajność:Rygorystyczne testy zapewniają niezawodność
Serwis i wsparcie
Wspierany przez ARoczna ograniczona gwarancja na sprzętz kompleksowymi usługami wsparcia:
- Szybka dostawa:Duże zapasy umożliwiające szybką realizację
- Konsultacje techniczne 24/7:Wsparcie eksperckie w zakresie integracji
- Globalny łańcuch dostaw:Stała dostępność oryginalnych produktów
Często zadawane pytania
P: Czy ten kabel jest kompatybilny z przełącznikami innymi niż Mellanox?
Odp.: Chociaż został zaprojektowany z myślą o optymalnej wydajności ze sprzętem Mellanox, może współpracować z kompatybilnymi portami innych dostawców. Pełną funkcjonalność zapewniają wyłącznie systemy Mellanox.
P: Jaka jest maksymalna niezawodna odległość dla tego pasywnego przetwornika cyfrowo-analogowego?
Odp.: Model 3 m jest niezawodny w przypadku połączeń w szafie i sąsiednich szafach. Na większe odległości zalecane są aktywne rozwiązania optyczne.
P: Czy kabel wymaga jakichkolwiek sterowników lub konfiguracji oprogramowania?
O: Nie. Jest to pasywny komponent typu plug-and-play, który automatycznie konfiguruje się poprzez EEPROM.
P: Do czego odnosi się alias mq9700?
Odp.: mq9700 to alternatywny identyfikator produktu używany dla tego konkretnego 3-metrowego kabla Mellanox QSFP28 DAC.
Wytyczne dotyczące postępowania
- Promień gięcia:Zachowaj minimalny promień pojedynczego gięcia ≥47 mm i wielokrotny promień gięcia ≥94mm
- Środowisko operacyjne:0°C do 70°C, 5-85% wilgotności względnej, bez kondensacji
- Wyładowania elektrostatyczne (ESD):Postępować zgodnie ze standardowymi środkami ostrożności ESD
- Weryfikacja kompatybilności:Przed zakupem sprawdź zgodność portu przełącznika/karty sieciowej
- Instalacja:Zapewnij pełne włożenie i bezpieczne zatrzaśnięcie zatrzasku
