NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 AOC Active Optical CableKarta sieciowa 100GbE
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFA1A00-C050 |
| Dokument: | MFA1A00-xxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Czas realizacji: | Według zapasów |
| Technologia: | Ethernetu | Długość: | Obrobione cieplnie |
| Napięcie zasilania: | -0,3-3.6 | Napięcie wejściowe danych: | -0,3-4.465 |
| Podkreślić: | Kabel Mellanox 100Gb/s QSFP28 AOC,Kabel sieci optycznej aktywnej 100GbE,Kabel optyczny Mellanox MFA1A00-C050 |
||
opis produktu

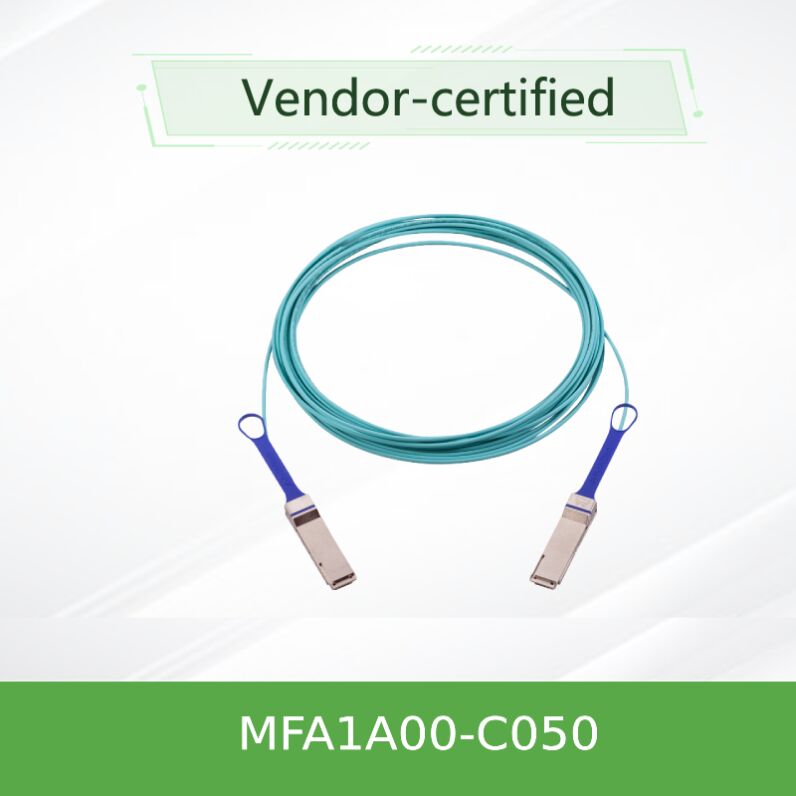

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 Active Optical Cable (AOC)
Model produktu:MFA1A00-C050.Interfejs:QSFP28Prędkość danych:Do 100Gb/s.Długość kabla:50 metrów.
Główne zalety na pierwszy rzut oka
- Połączenie wysokiej wydajności:Zapewnia niezawodną przepustowość danych 100Gb/s dla wymagających aplikacji Ethernet i InfiniBand EDR, co czyni go niezbędnym narzędziemkarta sieciowai rozwiązania kablowe dla nowoczesnej infrastruktury.
- Rozszerzony zasięg przy niskiej mocy:Osiąga zasięg do 100 m przez światłowłókno wielowarunkowe z typowym rozpraszaniem mocy zaledwie 2,2 W na koniec, przewyższając alternatywy pasywnej miedzi zarówno pod względem odległości, jak i efektywności energetycznej.
- Włącza się go na gorąco i jest solidny:Wykorzystuje konektory QSFP28 zgodne ze standardem SFF-8665 do łatwej instalacji i konserwacji, wspierane przez rygorystyczne testy produkcyjne w celu zapewnienia niezawodności.
- Zaawansowana diagnostyka i programowalność:Wyposażone w kompleksowe cyfrowe monitorowanie diagnostyczne (DDM) i programowalne parametry Tx/Rx dla optymalnej wydajności łącza i uproszczonego rozwiązywania problemów.
1. Przegląd produktu
NVIDIA® Mellanox MFA1A00-C050 jest szybkimAktywny kabel optyczny (AOC)rozwiązanie to integruje nadajnik optyczny oparty na VCSEL do solidnego zespołu kablowego,eliminujące konieczność oddzielnych modułów optycznych i kabli patch.MFA1A00-C050Model ten zapewnia specjalnie zasięg 50 metrów, idealnie nadający się na odległości pośrednie w obrębie stojaków i w obrębie korytarzy w centrach danych.karta sieciowaProdukt ten jest również znany pod pseudonimemmq9700w niektórych segmentach i konfiguracjach rynku.
2. Kluczowe cechy
- Prędkość danych:Wspiera łączną przepustowość do 100 Gb/s (4x 25,78 pasów Gb/s).
- Wskaźnik kształtu:Standard QSFP28 (Quad Small Form-factor Pluggable 28) na obu końcach.
- Zakres:Skuteczna odległość przesyłu do 50 metrów przez światło OM3/OM4 wielozadaniowe (MMF).
- Wydajność energetyczna:Typowa rozpraszanie mocy 2,2 W na koniec (z włączonym ponownym wyłączeniem).
- Hot-Pluggable:W pełni zgodne ze specyfikacjami włączalności na gorąco do wstawiania/wyjmowania systemu w trybie aktywności.
- Diagnostyka cyfrowa:Kompleksowy DDM zgodny z SFF-8636 do monitorowania w czasie rzeczywistym temperatury, napięcia, mocy optycznej i prądu strumieniowego.
- Wzmocnienie fizyczne:Wytrzymała kurtka kablowa LSZH (Low Smoke Zero Halogen), minimalny promień gięcia 30 mm.
3Podstawowa technologia i normy
Ten AOC wykorzystuje zaawansowaneVCSEL (Vertical Cavity Surface Emitting Laser)Technologia wysokiej prędkości, niezawodnej transmisji optycznej.
- Interfejs elektryczny:Zgodne z SFF-8665 dla QSFP28.
- Interfejs zarządzania:SFF-8636 dla cyfrowej diagnostyki i sterowania opartej na I2C.
- Wsparcie protokołu:100GBASE-SR4 Ethernet (IEEE 802.3bm) i EDR InfiniBand.
- Integralność sygnału:Zawiera wybieranie ponownego czasowania na pasie, programowalną wyrównanie wejścia nadajnika i pre-podkreślenie wyjścia odbiornika dla optymalnej wydajności w różnych warunkach.
4Jak to działa.
Na stronie elektrycznej, złącze QSFP28 otrzymuje cztery szybkie pasy elektryczne od hostakarta sieciowaZintegrowane układy sterowania i macierzy VCSEL w obudowach złączy konwertują te sygnały elektryczne na sygnały optyczne.Sygnały te są następnie przesyłane poprzez cztery równoległe włókna wielozadaniowe zakapsułane w kabluNa odbiorcy kolejny zestaw zintegrowanych fotodetektorów przekształca sygnały optyczne z powrotem w sygnały elektryczne dla podłączonego urządzenia.Ta konstrukcja wszystko w jednym upraszcza połączenie poprzez obsługę konwersji sygnału wewnętrznie, zapewniające szybkie połączenie plug-and-play, które jest przejrzyste dla systemu hosta, podobnie jak zaawansowaneKarta NICRozszerzacz.
5. Scenariusze zastosowań
- Połączenia między centrami danych:Połączenia z górnej części regału (ToR) do przełączników liści/kręgosłupa, sieci wewnątrz klastra.
- Wykorzystanie urządzeń do obliczeń o wysokiej wydajności (HPC):Tkanina InfiniBand EDR dla superkomputerów i klastrów badawczych.
- Enterprise Network Core:Łączne połączenia agregatywne i przełączników rdzeniowych wymagające przepustowości 100 GbE.
- Infrastruktura chmury:Połączenia o dużej przepustowości wewnątrz i między rackami serwerów chmurowych.
- Sieci obszarów przechowywania (SAN):Podłączenie sieci pamięci masowej do sieci dużych prędkości
6Specyfikacje techniczne i przewodnik wyboru
| Parametry | Specyfikacja | Jednostka / Uwaga |
|---|---|---|
| Model produktu | MFA1A00-C050 | Numer pierwszego zamówienia |
| Wspierane standardy | 100GBASE-SR4 Ethernet, InfiniBand EDR | Protokół |
| Prędkość transmisji danych (maksymalnie) | 100 | Gb/s |
| Długość kabla | 50 | Metery |
| Rodzaj złącza | Wymagania dotyczące: | Obydwa końce |
| Rodzaj włókna | OM3/OM4 Wielofunkcyjna (MMF) | Kurtka w kolorze akwarium |
| Maksymalne rozpraszanie mocy (typowe) | 2.2 (na koniec, ponowne włączanie) | Watty |
| Napięcie zasilania | 3.3 | Woltów |
| Temperatura obudowy operacyjnej | 0 do +70 | °C |
| Digitalne monitorowanie diagnostyczne | Tak (SFF-8636) | Interfejs I2C |
| Włącza się je na gorąco | - Tak, proszę. | - |
| Zgodność z RoHS | - Tak, proszę. | - |
Odniesienie do szybkiego wyboru (częściowa lista):
| Numer modelu | Zastosowanie | Długość |
|---|---|---|
| MFA1A00-C003 | 100GbE Ethernet | 3 m |
| MFA1A00-C010 | 100GbE Ethernet | 10m |
| MFA1A00-C050 | 100GbE Ethernet | 50 metrów |
| MFA1A00-C100 | 100GbE Ethernet | 100 metrów |
| MFA1A00-E030 | InfiniBand EDR | 30m |
7. Zalety konkurencyjne
- Superior Reach vs. DAC:Zapewnia niezawodne połączenie 50 m, znacznie przekraczające praktyczne granice odległości kabli miedzianych (DAC), bez degradacji sygnału.
- Zintegrowana prostota:Wyeliminuje złożoność i punkty awarii związane z oddzielnymi nadajnikami i przewodami płatków włóknistych, zmniejszając całkowite koszty posiadania.
- Rozszerzona diagnostyka:Oferuje bardziej kompleksowe monitorowanie stanu układu w porównaniu z kablami pasywnymi, pomagając w proaktywnej konserwacji i szybkiej izolacji usterek.karta sieciowaśrodowiska.
- Lekkie i elastyczne:Znacznie lżejsze i łatwiejsze w obsłudze niż równoważne roztwory miedziane, poprawiające przepływ powietrza i ułatwiające zarządzanie kablami w gęstych półkach.
- Inwestycja zabezpieczona:Kompatybilność z obydwoma głównymi protokołami 100G (Ethernet i InfiniBand) chroni inwestycje w infrastrukturę.mq9700Rodzina serii.
8. Wsparcie i usługi
Jesteśmy za naszymi produktami i naszymi partnerstwami z liderami branży, takimi jak NVIDIA Mellanox.MFA1A00-C050lub jakichkolwiek powiązanychKarta NICod nas otrzymujesz:
- Gwarancja:Pełna gwarancja producenta zapewniona przez NVIDIA.
- Dostępność:W sprawieMFA1A00-C050i inne warianty są zazwyczaj dostępne na magazynie w celu szybkiej dostawy.
- Wsparcie techniczne:Dostęp do naszego wewnętrznego zespołu technicznego do konsultacji przed sprzedażą i wsparcia integracji po sprzedaży.
- Globalna Logistyka:Niezawodne wsparcie w zakresie wysyłki i odprawy celnej dla zamówień międzynarodowych.
9Często zadawane pytania
P1: Czy MFA1A00-C050 jest kompatybilny z moim istniejącym portem 100GbE QSFP28?
A:Tak, jest on zaprojektowany w celu pełnej zgodności ze standardem SFF-8665 QSFP28 i jest interoperacyjny z większością przełączników sprzedawców obsługujących optykę 100GBASE-SR4.Zawsze sprawdzaj matrycę kompatybilności przełącznika w celu weryfikacji.
P2: Jaka jest różnica między AOC a DAC?
A:Kabel miedziany do bezpośredniego podłączenia (DAC) to pasywny kabel elektryczny, ograniczony do bardzo krótkich odległości (zwykle < 5 m).MFA1A00-C050wykorzystuje włókna optyczne i zintegrowane nadajniki, umożliwiając dłuższy zasięg (do 100 m), mniejszą wagę i lepszą odporność na EMI.
P3: Czy ten kabel wymaga specjalnych sterowników oprogramowania?
A:Nie. AOC pojawia się w systemie hosta jako standardowy nadajnik optyczny QSFP28.Funkcje zarządzania, takie jak DDM, są dostępne za pośrednictwem standardowego interfejsu I2Ckarta sieciowalub przełączyć.
P4: Czy mogę użyć tego do sieci EDR InfiniBand?
A:Modele z serii "C" (np. MFA1A00-C050) są zoptymalizowane i przetestowane na 100GbE. W przypadku dedykowanych aplikacji EDR InfiniBand należy odnieść się do modeli z serii "E" (np. MFA1A00-E050).Wiele z nich jest zgodnych z prądem; szczegółowe informacje można znaleźć w dokumentacji technicznej.
10Ważne środki ostrożności
- Promień zgięcia:W trakcie instalacji lub pracy nie należy giąć kabla poniżej minimalnego promienia gięcia 30 mm, aby zapobiec uszkodzeniu wewnętrznych włókien.
- Ochrona ESD:Stosować się do złączy QSFP28 należy ostrożnie, stosując odpowiednie paski na nadgarstkach ESD i sprzęt w celu zapobiegania uszkodzeniom spowodowanym rozładowaniem elektrostatycznym.
- Warunki środowiskowe:Stosować i przechowywać w określonej temperaturze (0°C do 70°C w czasie pracy, -40°C do 85°C w czasie przechowywania) oraz w zakresie wilgotności (5% do 85% bez kondensacji).
- KompatybilnośćSprawdź kompatybilność z konkretnym urządzeniem hosta (przełącznik,karta sieciowaNie wszystkie urządzenia umożliwiają wszystkie zaawansowane funkcje, takie jak retiming.
- Bezpieczeństwo laserowe:Produkt ten jest klasyfikowany jako produkt laserowy klasy 1 zgodnie z normą IEC 60825-1.
- EMC/Regulatory:Spełnia wymogi klasy A FCC, CE, RoHS i innych odpowiednich przepisów dotyczących środowisk komercyjnych.
