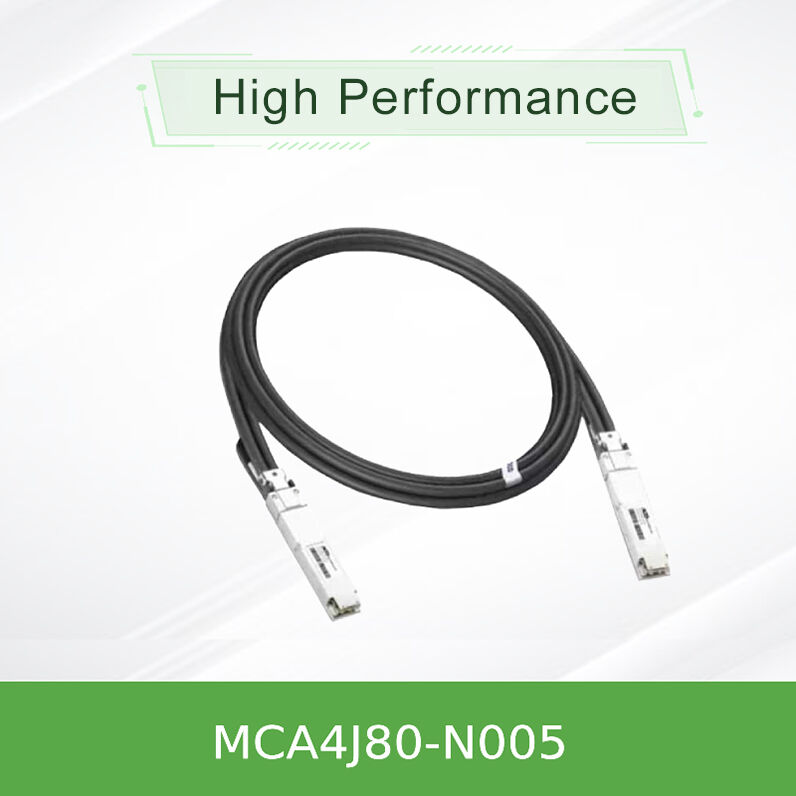

Mellanox NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP Active Copper Cable 5m ACC dla NDR InfiniBand

Kabel miedziany aktywny NVIDIA MCA4J80-N005 800Gb/s Twin-Port OSFP (ACC)

Wysokowydajny, 5-metrowy aktywny kabel miedziany dla NDR InfiniBand i 400G Ethernet—zapewniający łączną przepustowość 800Gb/s przez podwójny port OSFP do połączeń 2x OSFP z ultra-niskim opóźnieniem i zużyciem energii 1,5W na koniec.

• Aktywny kabel miedziany 800Gb/s twin-port OSFP do 2x400Gb/s OSFP (breakout)
• Oparty na 8 kanałach modulacji 100G-PAM4 na koniec
• Zasięg 5 metrów przy użyciu przewodów 26AWG ze zintegrowanym układem scalonym korektora
• Pobór mocy: tylko maksymalnie 1,5W na koniec | Temperatura pracy obudowy od 0°C do +70°C
• Możliwość wymiany podczas pracy, zgodność z RoHS, osłona LSZH, interfejs zarządzania SFF-8636

Charakterystyka

• Przepustowość 800Gb/s: Konstrukcja twin-port OSFP obsługująca pełny NDR InfiniBand lub 400G Ethernet (breakout 2x400G).
• Technologia aktywnego miedzi: Zintegrowany układ scalony korektora zwiększa zasięg do 5m, zachowując ultra-niskie opóźnienie i moc 1,5W.
• Niezależny od protokołu: Oprogramowanie układowe automatycznie wykrywa InfiniBand lub Ethernet; współpracuje z przełącznikami Quantum-2 i Spectrum-4.
• Zoptymalizowana integralność sygnału: Każda długość dostrojona w celu zmniejszenia szumów i odbić wstecznych; 26AWG dla wariantu 5m.
• Rygorystyczne testy produkcyjne: Zapewnia niezawodność i wydajność od razu po wyjęciu z pudełka.

Technologia i standardy

MCA4J80-N005 jest oparty na OSFP MSA Rev. 1.12 i wykorzystuje 8 kanałów modulacji 100G-PAM4. Zawiera aktywny układ scalony korektora na każdym końcu do wstępnego podkreślenia sygnałów, umożliwiając większy zasięg niż pasywne DAC. Pamięć EEPROM zapewnia identyfikację produktu przez I²C (SFF-8636). Obsługuje zarówno InfiniBand NDR, jak i 400GbE z automatycznym wykrywaniem protokołu. Zgodny z wymaganiami RoHS, LSZH i HF (bezhalogenowymi) dla PCB.

Zasada działania: Aktywna korekcja miedziana

W przeciwieństwie do pasywnych kabli DAC, MCA4J80-N005 integruje niskonapięciowy układ scalony korektora w każdym złączu OSFP. Ten układ scalony kompensuje straty sygnału wysokiej częstotliwości na dłuższych odcinkach miedzianych. W przypadku modelu 5m używane są grubsze przewody 26AWG w celu zmniejszenia rezystancji, a korektor kształtuje ponownie diagram oka 100G-PAM4 na obu końcach nadajnika i odbiornika. Rezultatem jest połączenie, które elektrycznie zachowuje się jak znacznie krótszy kabel, osiągając 800Gb/s z BER znacznie poniżej specyfikacji, przy jednoczesnym rozpraszaniu tylko 1,5W na koniec.

Zastosowania i wdrożenie

• Przełącznik Quantum-2 do przełącznika: Połącz dwa przełączniki InfiniBand 800Gb/s w odległości do 5m.
• Przełącznik do DGX H100: Idealny do łączenia przełączników Quantum-2 ToR z systemami NVIDIA DGX H100 (dostępne warianty płaskie/żeberkowe).
• Centra danych Ethernet: Interkonekt przełączników Spectrum-4 400G lub połączenie serwer-liść.
• Stojaki o dużej gęstości: Krótkodystansowe okablowanie wewnątrz stojaka z minimalnym opóźnieniem.

Specyfikacje techniczne i opcje zamawiania

Uwaga: Dostępne są warianty płaskie i płasko-żeberkowe dla DGX H100 (MCA4J80-N003-FLT, MCA4J80-N003-FTF). Wszystkie kable obsługują temperaturę pracy od 0°C do +70°C, zasilanie 3,3V i zawierają interfejs szeregowy I²C.

Zalety i wyróżniki

• vs. Pasywne DAC: Zwiększa zasięg do 5m (pasywne ograniczone do ~3m) bez znaczącego zwiększania opóźnienia lub mocy.
• vs. Aktywne optyczne (AOC): Niższy koszt, niższy pobór mocy (1,5W vs. ~3-5W) i brak czyszczenia/konserwacji interfejsów optycznych.
• Elastyczność protokołu: Pojedynczy SKU działa zarówno dla InfiniBand, jak i Ethernet; automatycznie wykrywa protokół.
• Dostrojona integralność sygnału: Zaprojektowany dla wymagającego 100G-PAM4 NDR z minimalnymi odbiciami.

Serwis i wsparcie

Oferujemy całodobowe konsultacje techniczne, usługi RMA i wsparcie w projektowaniu infrastruktury okablowania. Każdy MCA4J80-N005 jest objęty roczną gwarancją i obszernymi testami przed wysyłką. Dostępne są niestandardowe długości i etykietowanie dla zamówień hurtowych. Nasz magazyn zapewnia wysyłkę tego samego dnia dla produktów dostępnych w magazynie.

Najczęściej zadawane pytania (FAQ)

P: Czy mogę używać MCA4J80-N005 z przełącznikami 400G Ethernet?

O: Tak. Kabel automatycznie wykrywa protokół; po podłączeniu do przełącznika Spectrum-4 400G działa jako breakout 2x400GbE. Dla InfiniBand Quantum-2 działa jako twin-port NDR 800Gb/s.

P: Jaka jest różnica między ACC a pasywnym DAC?

O: ACC zawiera układ scalony korektora w złączu, który kształtuje sygnał, umożliwiając dłuższe dystanse (do 5m) przy 800G. Pasywny DAC nie ma elementów aktywnych i jest ograniczony do około 2-3m przy tych prędkościach.

P: Czy ten kabel wymaga jakiejkolwiek konfiguracji?

O: Nie. Jest typu plug-and-play. Pamięć EEPROM zapewnia identyfikację, a host automatycznie konfiguruje połączenie zgodnie z protokołem.

P: Jaki jest minimalny promień zgięcia podczas instalacji?

O: Dla modelu 5m (26AWG) promień pojedynczego zgięcia wynosi 44,5 mm (5x średnicy). W przypadku wielokrotnego zginania należy zachować 89 mm (10x średnicy). Unikaj ostrych zgięć w pobliżu złącza (promień zgięcia zespołu 10x średnicy).

P: Czy ten kabel jest kompatybilny z systemami DGX H100?

O: Tak. Dla DGX H100 zalecamy warianty płaskie lub płasko-żeberkowe (MCA4J80-N003-FLT / -FTF), które są zaprojektowane do konkretnego interfejsu obudowy. Standardowy N005 działa w połączeniach przełącznik-przełącznik.

Środki ostrożności i wytyczne dotyczące obsługi

• Wrażliwość na ESD: Używaj uziemionych opasek na nadgarstek podczas wkładania do klatek OSFP. Złącza są dostarczane z nasadkami ochronnymi—usuń je bezpośrednio przed instalacją.
• Promień zgięcia: Nigdy nie zginaj kabla ciaśniej niż 5x średnicy zewnętrznej (44,5 mm dla N005) podczas instalacji; zachowaj 10x dla wielokrotnego zginania.
• Temperatura pracy: Upewnij się, że temperatura otoczenia mieści się w zakresie 0°C–70°C. Przekroczenie limitów może pogorszyć wydajność korektora.
• Zgodność: Jest to urządzenie klasy A. Na obszarach mieszkalnych może powodować zakłócenia—instaluj w ekranowanych środowiskach komercyjnych.
• Przechowywanie: Przechowywać w czystym, suchym środowisku w temperaturze od -40°C do 85°C. Unikaj zgniatania lub obciążania kabla.
