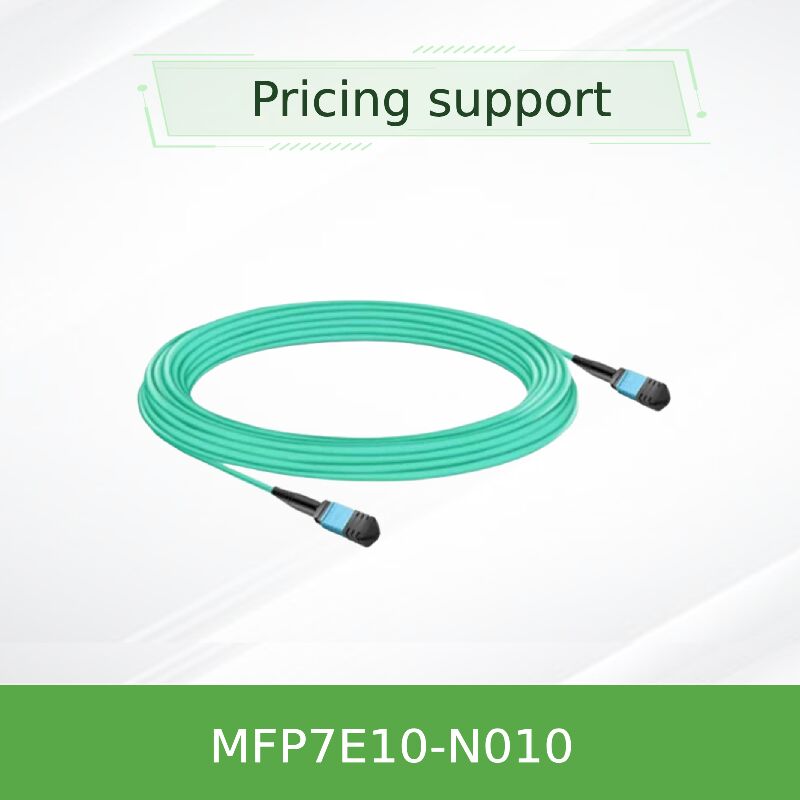

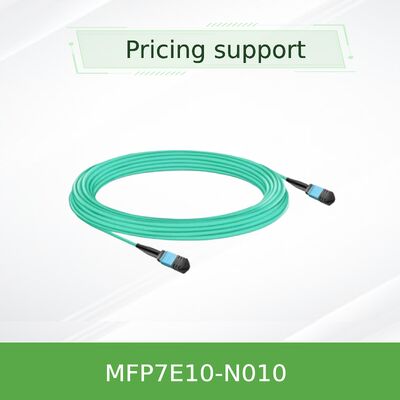

Kabel światłowodowy NVIDIA Mellanox MFP7E10-N010 10m MPO-12/APC Multimode – typ B skrosowany, 8-włóknowy, OM4

NVIDIA MFP7E10-N010 10m MPO-12/APC Multimode Kabel światłowodowy

Reliable 10-meter MPO-12/APC to MPO-12/APC multimode fiber cable with 8 active fibers—engineered for 800G twin-port OSFP and 400G QSFP112 optical transceivers in InfiniBand NDR and 400GbE data center infrastructures.

• MPO-12/APC kobieta do MPO-12/APC kobieta, konfiguracja 8-włóknowa typu B
• Długość 10 metrów o średnicy 3,0 mm, płaszcz wodny LSZH (OM4 multimod)
• Obsługuje 800Gb/s dwustronnych OSFP i 400Gb/s OSFP/QSFP112 nadajników
• Kontakt fizyczny pod kątem (APC) 8° lakier dla minimalnego odbicia z tyłu
• Strata wstawienia ≤0,35 + 0,0004*L dB, strata zwrotu ≥35dB

Charakterystyka

• 8 włókien typu B:Włókno 1 łączy się z włóknem 12 na przeciwnym końcu, zapewniając prawidłowe wyrównanie Tx-to-Rx na pinout nadajnika.
• APC polski:8-stopniowa kąt końcowy zmniejsza odbicia z tyłu, które są kluczowe dla integralności sygnału w 100G PAM4 na pas.
• Włókno multimodowe OM4:Włókna 50/125 μm zoptymalizowane do zasięgu 10 m z niską stratą wstawienia; płaszcz wodny do łatwej identyfikacji.
• LSZH Jacket:Materiał o niskim poziomie dymu i halogenów dla zwiększenia bezpieczeństwa w środowiskach centrów danych.
• Ścisłe badania:100% strat wstawiania i strat zwrotnych badanych w celu zapewnienia niezawodnej wydajności po wyprodukowaniu.

Technologia i normy

MFP7E10-N010 jest zgodny z:IEC 61754-7(rodzina złączy MPO),GR-1435, orazANSI/TIA/EIA 604-5Używa8 aktywnych włókien multimodowych (50/125μm OM4)zAPC 8° polski. Przewody krzyżowe typu B zapewniają prawidłowe wyrównanie Tx-Rx.InfiniBand NDR, 400GbE i NVLinkprotokoły w przypadku stosowania z kompatybilnymi modułami optycznymi (MMA4Z00-NS, MMA1Z00-NS).

Zasada działania: skrzyżowanie optyczne z APC

W transceiwerze OSFP 800G z dwoma portami dwa 4-przewodne interfejsy optyczne nadają i odbierają na oddzielnych włóknach.Włókno 1 na końcu A łączy się z włóknem 12 na końcu B, światłowód 2 do światłowodu 11, itp. Zapewnia to, że laser nadający z pasu 1 jest wyrównany z fotodetektorem pasu 12 na drugim końcu.Polish pod kątem 8° (APC) kieruje odblaskowane światło z dala od komory laserowej, zapobiegając zniekształceniu sygnału i utrzymując niskie współczynniki błędu bitowego w 100G PAM4 na pas.

Aplikacje i wdrażanie

• Quantum-2 Przełącz do przełącznika:Podłącz dwustronne przełączniki OSFP 800G w odległości do 10 m.
• Przełącz na ConnectX-7/BlueField-3:Przełączniki Link ToR do adapterów 400G (OSFP lub QSFP112).
• Tkaniny NVLink:Połączenie optyczne dla klastrów GPU przy użyciu NVLink przez światłowód.
• Centrum danych hiperskałowe:Krótkoterminowe łącza optyczne z półki na półkę z płytkami patch.

Specyfikacje techniczne i opcje zamówienia

Uwaga: temperatura pracy od 0°C do 70°C, przechowywanie od -40°C do 85°C. Minimalny promień gięcia 30 mm. Crossover typu B zgodnie z IEC 61754-7.

Zalety i cechy odróżniające

• W porównaniu z miedzianymi kablami:Większy zasięg (10m) przy mniejszej wadze, lepszym przepływie powietrza i odporności na EMI.
• APC polski:Wyższa strata zwrotu (≥ 35 dB) w porównaniu z UPC, krytyczna dla łączy 100G-PAM4.
• Crossover typu BKompatybilność plug-and-play z nadajnikami NVIDIA, bez konieczności ręcznego przejścia.
• Wydajność OM4:Zoptymalizowany do zasięgu 10m z minimalną stratą wstawienia, obsługując przyszłe uaktualnienia 800G.

Usługi i wsparcie

Oferujemy 24/7 konsultacje techniczne, usługi RMA i wsparcie w projektowaniu infrastruktury kablowej.Długości dostosowane do zamówień wielkościowychNasze zapasy zapewniają wysyłkę w tym samym dniu dla produktów w magazynie.

Często zadawane pytania (FAQ)

P: Z jakimi nadajnikami jest kompatybilny ten kabel?

A:Został zaprojektowany dla modułów optycznych NVIDIA MMA4Z00-NS (twin-port OSFP DR8), MMA4Z00-NS400 (OSFP) i MMA1Z00-NS400 (QSFP112) stosowanych w ConnectX-7 i BlueField-3.

P: Czy mogę używać tego kabla z złączami MPO/UPC?

A:Nie. Złącza APC (w kącie) i UPC (ultra polish) mają różne końcowe powierzchnie i nie będą się prawidłowo sparować.

P: Jaka jest różnica między kablami typu B a kablami prostymi?

A:Typ B crossover (włókno 1 do 12) odpowiada wyprzedzeniu nadajników optycznych, w których pas nadajnika 1 wyrównuje się z pasem odbiornika 12 na drugim końcu.Kable proste (typ A) przeznaczone są do innych zastosowań, takich jak optyka równoległa z tym samym układem szpilki.

P: Czy ten kabel jest kompatybilny z 400G Ethernet?

A:Tak, obsługuje 400GBASE-SR8 i 800GBASE-SR8 w przypadku stosowania z odpowiednimi modułami optycznymi 400G/800G.

P: Jaki jest minimalny promień zakrętu podczas instalacji?

A:Minimalny promień zakrętu jest 30 mm w dowolnym miejscu na kablu.

Ostrożności i wytyczne dotyczące obsługi

• Wyczyścić przed użyciem:Zawsze czyść złącza MPO odpowiednimi czyszczycielami jednoklików przed włożeniem.Zanieczyszczenie powoduje błędy łącza.
• Kapsułki od pyłu:Należy trzymać nakrycia ochronne do momentu ich zainstalowania; należy przechowywać nakrycia w celu ich przyszłego użycia.
• Świadomość w zakresie ESD:Chociaż kabel jest pasywny, podłącza się do czułych na ESD nadajników – przy użyciu uziemionych pasów na nadgarstku.
• Promień zgięcia:Nie przekraczać promienia zakrętu 30 mm; unikać napięcia na złączach.
• KompatybilnośćSprawdź typ nadajnika (APC vs UPC) przed zamówieniem
