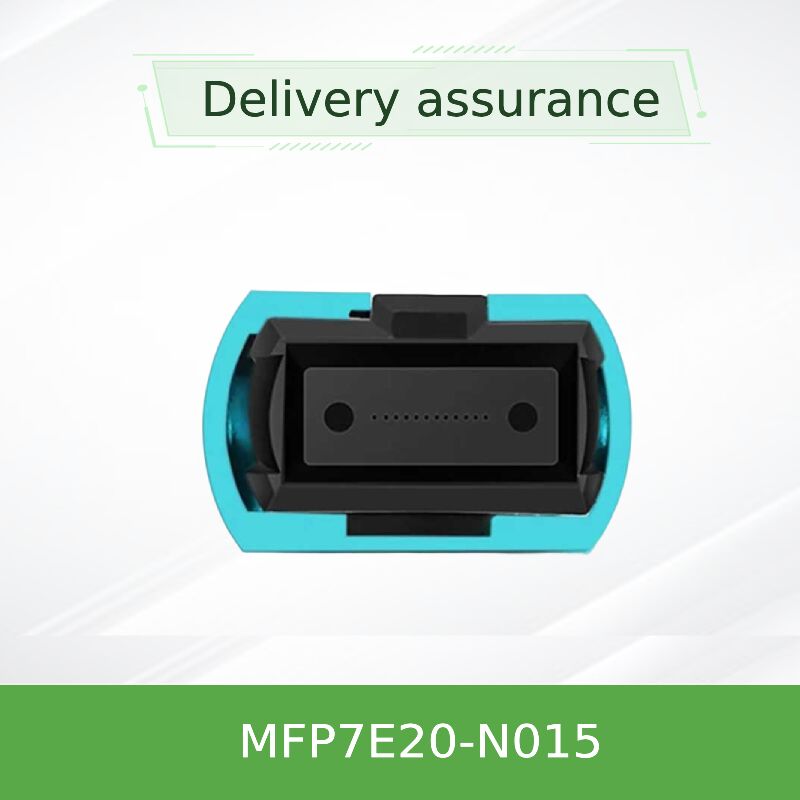

Kabel rozdzielający NVIDIA Mellanox MFP7E20-N015 1:2 MPO/APC światłowód wielomodowy 50m OM4 LSZH do połączeń 400G OSFP/QSFP112

NVIDIA MFP7E20-N015 1:2 Kabel rozdzielający światłowody multimodowe

Główne zalety:Wykorzystuje 8 aktywnych włókien multimodowych (50/125μm) w konfiguracji 1×MPO-12/APC do 2×MPO-12/APC. Jeden koniec łączy się z 800G dwustronnym nadajnikiem OSFP;dwa rozdzielone końce łączą się z kartami interfejsu sieciowego 400G OSFP lub QSFP112Przesyłka typu B, bardzo niska utrata wstawiania i zasięg do 50 metrów sprawiają, że jest idealna do połączeń międzyprzewodników światłowodowych o wysokiej gęstości w nowoczesnych centrach danych.

• ✔ Wykorzystanie nowych rozwiązań
  1×MPO/APC → 2×MPO/APC (8 włókien / 4 pasy)
• ✔ Maksymalna odległość
  50 m (OM4) / 30 m (OM3)
• ✔ Wsparcie protokołu
  InfiniBand NDR / Ethernet / NVLink
• ✔ Kurtka LSZH
  OFNR/LSZH, oporowy, bezpieczny

Kluczowe cechy

• MPO-12/APC 8° pod kątem wypolerowane powierzchnie końcowe minimalizują odbicie (straty zwrotu ≥35 dB), zapewniając doskonałą integralność sygnału.
• Mechanizm zamykania wcisku-ciągnięcia umożliwia szybkie uwolnienie w wysokiej gęstości stojaków; elastyczna okrągła kurtka kablowa o minimalnym promieniu zakręcenia 30 mm.
• Zgodny z Telcordia GR-1435 i IEC 61754-7, zbudowany z włókna multimodowego 50/125 μm (OM3/OM4).
• Typ B: przewody ′przekroczone′: włókna przesyłowe na pinie 1 wyrównują się z włóknem odbiorczym na pinie 12 na drugim końcu ′ bez konieczności dodatkowej konfiguracji.
• Wytwarzanie przetestowane przez NVIDIA w celu zagwarantowania wydajności gotowej, kompatybilne z NIC ConnectX-7 i DPU BlueField-3.

Technologia i normy

Silnik optyczny MPO/APC o niskiej stratzie:Precyzyjne otwory do wyrównania i szpilki przewodnicze w połączeniu z wykończeniem z kontaktem fizycznym pod kątem 8° (APC) utrzymują utratę wstawienia na poziomie ≤ 0,35 dB + 0,0004 × L (L w metrach).Geometria kątowa skutecznie odwraca odbicia od źródła lasera, zachowując jakość sygnału nawet po przekroczeniu 50 m.

Topologia krzyżowa (typ B):Włókna są rozmieszczone w taki sposób, że pas 1 (przesyłający) na pierwszym złączu mapuje pas 12 (odbierający) na przeciwnym złączu.Ten schemat krzyżowania jest obowiązkowy dla standardowego sprzężenia nadajnika i zapewnia prawidłowe wyrównanie Tx ̇ Rx bez ręcznych kabli krzyżowania.

Zasada działania

Kabel pełni funkcję biernego rozdzielacza optycznego/kombinatora.te 8 włókien są podzielone na dwie grupy po cztery (2 Tx + 2 Rx na gałąź) i kierowane do dwóch złączy MPO na rozdzielonych końcachKażda gałąź zapewnia parę przesyłającą 2 włókna i parę odbierającą 2 włókna, umożliwiając sygnalizację full-duplex 200G PAM4.sygnał optyczny z pasu 1 nadajnika A ′ automatycznie ląduje na pasie 12 nadajnika B ′, kończąc połączenie bez żadnych procesów elektrycznych.

Aplikacje i typowe zastosowania

• Połączenie międzyprzewodnika 800G OSFP DR8 z dwoma portami (np. NVIDIA MMA4Z00-NS) w przełączniku kręgowym do dwóch oddzielnych NIC OSFP 400G lub QSFP112 w serwerach obliczeniowych lub pamięci masowej.
• Umożliwienie połączeń optycznych 200G z wykorzystaniem tylko dwóch włókien w każdym kierunku, idealne dla modernizacji istniejącej infrastruktury 100G.
• Wysokiej prędkości topologie leaf-spine w AI i chmurowych centrach danych, gdzie wystarczy połączenie multimodowe o krótkim zasięgu (50 m).
• NVLink lub InfiniBand klastry wymagające niezawodnego, niskiego opóźnienia światłowodowego z modułów dwu-portów.

Specyfikacje techniczne

Tabela zamówienia i wyboru

*Wszystkie kable są pasywne, typu B i wyposażone są w zielone połączenia NVIDIA (MPO-12/APC).

Dlaczego wybrać MFP7E20-N015?

• Optymalizowane dla 800G OSFP z dwoma portami:W przeciwieństwie do kabli MPO, ten kabel splitter wykorzystuje pełny potencjał nadajników 800G o podwójnej prędkości poprzez podanie dwóch niezależnych kart sieciowych 400G (lub jednej karty 400G i jednej karty 200G).
• Wyższa jakość sygnału:Polish 8° APC gwarantuje stratę zwrotu >35 dB, znacznie lepszą niż typowe złącza UPC (ultra-flat) stosowane w starszych połączeniach 100G/200G.
• Przyszłość gotowa do 200G na pas:Dzięki dwóm włóknom w każdym kierunku, obsługuje natywnie sygnalizację 200G PAM4 gotową do wdrożeń 1.6T nowej generacji.
• Trwałość i bezpieczeństwo:Płaszcz LSZH zmniejsza toksyczne emisje w przypadku pożaru; kwalifikacja Telcordia GR‐1435 zapewnia długoterminową niezawodność mechaniczną.

Usługi i wsparcie

• Dostępność:Ponad 10 milionów USD zapasów gotowych do wysyłki, w tym pełna seria MFP7E20-Nxxx (3m do 50m).
• Gwarancja:Wszystkie kable są objęte ograniczoną gwarancją producenta na wady materiałów i wykonania.
• Wsparcie techniczne:Konsultacje przed sprzedażą i po sprzedaży 24 godziny na dobę i 7 dni w tygodniu
• Logistyka:Szybka dostawa na całym świecie z precyzyjnym śledzeniem; zamówienia przetwarzane w ciągu 24 godzin.

Częste pytania

Ważne środki ostrożności

• KompatybilnośćNie należy wciskać siły na porty MPO‐12/UPC (niebieski)
• Środowiskowe:Temperatura pracy 0-70°C; wilgotność 10-85% nie kondensująca.
• Uwaga:Podczas instalacji należy przestrzegać zasad uziemiania ESD.
• Promień zgięcia:Nigdy nie zginaj kabla mocniej niż 30 mm, aby uniknąć mikro-pęknięć i zwiększonego osłabiającego działania.
• FCC klasa A:Produkt ten jest przeznaczony do użytku komercyjnego/przemysłowego. W środowisku mieszkalnym może powodować zakłócenia radiowe.
