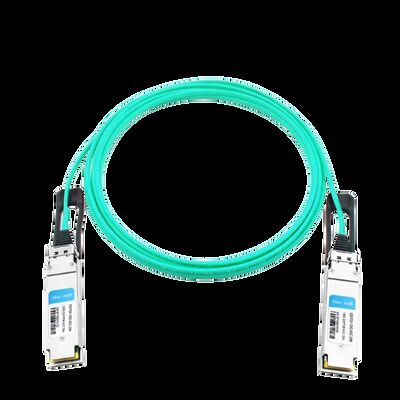

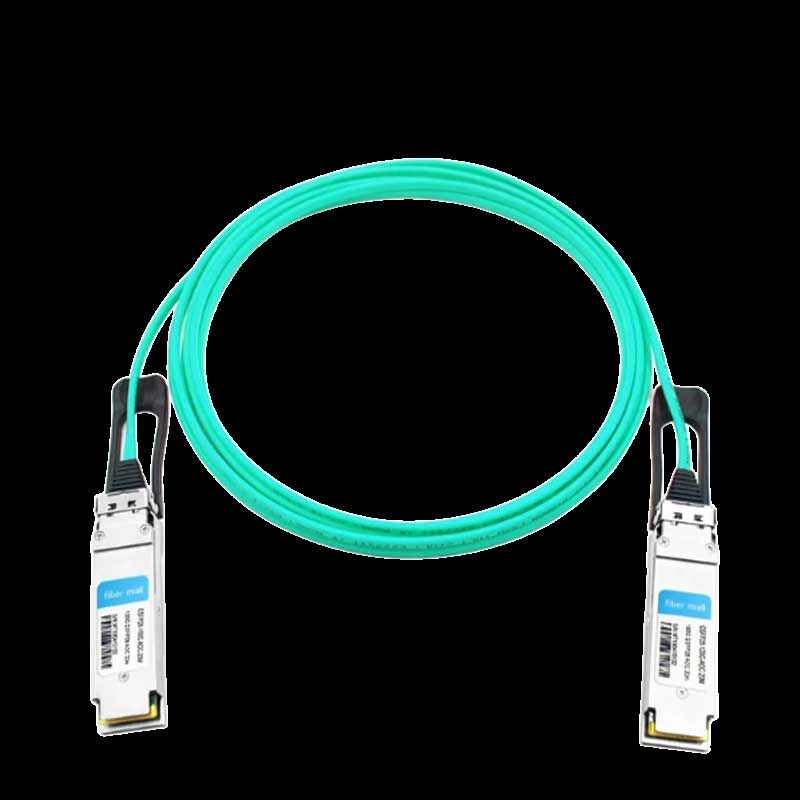

Mellanox MFA1A00-E020 100Gb/s QSFP28 EDR Aktywny kabel optyczny 20m InfiniBand LSZH VCSEL
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFA1A00-E020 |
| Dokument: | MFA1A00-xxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Długość: | 20 m |
| Napięcie zasilania: | -0,3 ~ 3,6 V. | Napięcie wejściowe danych: | -0,3 ~ 3,465 V. |
| Kontrola napięcie wejściowe: | -0,3 ~ 4,0 V. | Próg uszkodzenia: | 3.4dBm |
| Podkreślić: | Aktywny kabel optyczny Mellanox QSFP28,Kabel InfiniBand 100Gb/s EDR,Kabel optyczny LSZH VCSEL 20m |
||
opis produktu
Kabel Mellanox MFA1A00-E020 100Gb/s QSFP28 Active Optical Cable
Kluczowe zalety: MFA1A00-E020 to aktywny kabel optyczny oparty na VCSEL, zaprojektowany dla systemów InfiniBand EDR 100Gb/s. Zapewnia przewidywalnie niskie opóźnienia, zużywa tylko 2,2 W na koniec (z retimingiem) i obsługuje odległości do 100 m — znacznie przekraczając ograniczenia pasywnych kabli DAC. Złącza QSFP28 z możliwością wymiany podczas pracy, zintegrowany retiming i programowalne kształtowanie sygnału sprawiają, że jest to preferowany wybór dla obliczeń o wysokiej wydajności i gęstych sieci centrum danych.
- ✔ Szybkość transmisji danych
100 Gb/s (4× 25G NRZ) - ✔ Zasięg
20 metrów (OM3/OM4 MMF) - ✔ Zużycie energii
2,2 W typowo (retiming włączony) - ✔ Protokół
InfiniBand EDR / 100GbE
Kluczowe cechy
- Cztery nadajniki-odbiorniki światłowodowe wielomodowe na koniec, każdy zdolny do 26 Gb/s, zapewniając zapas dla sygnalizacji EDR.
- Wybieralny retiming na linię zarówno dla nadajnika, jak i odbiornika przy prędkości 25-26 Gb/s; automatyczna negocjacja do niższych prędkości po wyłączeniu retimingu.
- Programowalna amplituda wyjściowa odbiornika i pre-emphasis, a także programowalny equalizer wejściowy nadajnika i squelch.
- Standardowy interfejs elektryczny QSFP28 zgodny z SFF-8665; zarządzanie I²C zgodnie z SFF-8636.
- BER lepszy niż 1E-15, płaszcz LSZH (Low Smoke Zero Halogen), zgodny z RoHS.
Technologia i standardy
Architektura VCSEL + DSP: Każdy koniec MFA1A00-E020 integruje cztery macierze VCSEL 850 nm i odpowiadające im detektory PIN. Wbudowana funkcja retimingu (CDR) czyści oko sygnału zarówno dla Tx, jak i Rx, pozwalając kablowi na zwiększenie zasięgu przy jednoczesnym utrzymaniu współczynnika błędów bitowych poniżej 10⁻¹⁵. Programowalny equalizer wejściowy kompensuje straty ścieżek PCB, a pre-emphasis wyjściowy kształtuje sygnał, aby spełnić rygorystyczne wymagania maski InfiniBand.
Zarządzanie i diagnostyka: Poprzez interfejs I²C (SFF-8636) hosty mogą odczytywać monitory temperatury, napięcia i mocy optycznej, a także regulować equalizer i amplitudę wyjściową — umożliwiając precyzyjne dostrojenie dla krytycznych połączeń.
Zasada działania
MFA1A00-E020 konwertuje elektryczne sygnały 25G NRZ z portu hosta QSFP28 na sygnały optyczne przy użyciu czterech laserów VCSEL. Te sygnały optyczne przesyłane są przez równoległe światłowody wielomodowe do zdalnego końca, gdzie fotodiody PIN konwertują je z powrotem na dane elektryczne. Wewnętrzne obwody odzyskiwania zegara i danych (CDR) mogą być włączone do retimingu sygnałów, eliminując jitter nagromadzony na interfejsie elektrycznym. Ponieważ kabel jest „aktywny”, nie jest potrzebne zewnętrzne zasilanie poza 3,3 V dostarczanym przez gniazdo hosta, a cała konwersja optyczna odbywa się wewnątrz obudowy złącza.
Zastosowania i typowe wdrożenia
- Klastry InfiniBand EDR w środowiskach HPC (superkomputery Top500, laboratoria badawcze).
- Połączenia typu leaf-spine 100G Ethernet w zwirtualizowanych centrach danych.
- Łączność pamięci masowej z przełącznikiem dla NVMe-over-Fabrics o wysokiej przepustowości.
- Połączenia optyczne krótkiego zasięgu, gdzie kable DAC są zbyt ciężkie lub mają ograniczony zasięg (od 20 m do 100 m).
Specyfikacje techniczne
| Parametr | Wartość / Zakres |
|---|---|
| Format | QSFP28 (zgodny z SFF-8665) |
| Szybkość transmisji danych | 103,125 Gb/s (4× 25,78125G NRZ) |
| Typ światłowodu | Wielomodowy (MMF) 50/125 µm OM3/OM4 |
| Maksymalna długość | 100 m (z OM4), 20 m jako MFA1A00-E020 |
| Napięcie zasilania | 3,135 V – 3,465 V |
| Rozpraszanie mocy | ≤ 2,5 W (maks., retiming włączony), 1,8 W (typ., retiming wyłączony) |
| Temperatura pracy | 0°C do 70°C |
| BER | <1E-15 |
| Zarządzanie | I²C (SFF-8636), diagnostyka cyfrowa |
Tabela wyboru (częściowa)
| Numer części | Długość | Złącze | Płaszcz | Zastosowanie |
|---|---|---|---|---|
| MFA1A00-001 | 1 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-005 | 5 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-010 | 10 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-020 | 20 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-050 | 50 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE |
| MFA1A00-100 | 100 m | QSFP28 | LSZH | InfiniBand EDR / 100GbE (OM4) |
Dlaczego wybrać MFA1A00-E020?
- Większy zasięg w porównaniu do DAC: Przy 20 m z łatwością pokrywa odległości od góry szafy do końca rzędu, gdzie pasywne kable miedziane wymagałyby wzmacniaczy sygnału lub stałyby się zbyt nieporęczne.
- Zintegrowany retiming: W przeciwieństwie do pasywnych lub liniowych AOC, seria MFA1A00 zawiera rzeczywiste obwody CDR na wszystkich czterech liniach, eliminując jitter i gwarantując zgodność z rygorystycznymi maskami InfiniBand EDR.
- Najniższe zużycie energii w swojej klasie: 2,2 W typowo (z retimingiem) zmniejsza obciążenie termiczne w przełącznikach o dużej gęstości i kartach sieciowych, przyczyniając się do ogólnego PUE centrum danych.
- Programowalne kształtowanie sygnału: Precyzyjne dostrajanie equalizera i pre-emphasis za pomocą I²C — nieocenione przy rozwiązywaniu problemów z marginalnymi połączeniami lub niestandardowej integracji systemowej.
Serwis i wsparcie
- Zapasy: Ponad 10 milionów USD zapasów, w tym pełna seria MFA1A00-Exxx od 1 m do 100 m.
- Gwarancja: 1-letnia ograniczona gwarancja sprzętowa (naprawa/wymiana części).
- Wsparcie techniczne: Całodobowa pomoc inżynierska w sprawach wdrożenia i kompatybilności.
- Dostawa: Globalna wysyłka z monitorowaniem w czasie rzeczywistym; większość zamówień realizowana w ciągu 24 godzin.
Często zadawane pytania
P: Czy MFA1A00-E020 działa ze standardowymi przełącznikami 100G Ethernet?
O: Tak, jest w pełni zgodny z 100GBASE-SR4 i może być używany w dowolnym porcie QSFP28 obsługującym 100G Ethernet (4× 25G NRZ).
P: Jaka jest różnica między tym „aktywnym kablem optycznym” a modułem optycznym typu pluggable z osobnym światłowodem?
O: MFA1A00-E020 ma optykę na stałe przymocowaną do światłowodu, zapewniając zamknięte, fabrycznie zakończone rozwiązanie, które jest zazwyczaj tańsze i łatwiejsze do wdrożenia niż osobne nadajniki-odbiorniki i kable krosowe.
P: Czy mogę wyłączyć retiming, jeśli chcę mniejszych opóźnień?
O: Tak, retiming można wyłączyć na linię za pomocą I²C. Bez retimingu zużycie energii spada do około 1,5 W, a opóźnienie zmniejsza się o około 10 ns na kierunek.
P: Czy kabel jest kierunkowy?
O: Nie, jest dwukierunkowy i można go podłączyć w dowolnej orientacji; elektronika automatycznie negocjuje, a optyka działa identycznie po obu stronach.
P: Jakiego typu światłowód jest używany w modelu 20m?
O: MFA1A00-E020 wykorzystuje światłowód wielomodowy OM3 (50/125 µm) dla długości do 100 m, zapewniając kompatybilność z istniejącą infrastrukturą MMF.
Ważne środki ostrożności
- Wrażliwość na ESD: Chociaż zespół kablowy jest wytrzymały, złącza QSFP28 zawierają komponenty wrażliwe na wyładowania elektrostatyczne. Postępuj ostrożnie, używając uziemionych opasek na nadgarstek i umieszczając na matach antyelektrostatycznych.
- Promień zgięcia: Nie zginaj światłowodu o promieniu mniejszym niż 30 mm, aby uniknąć uszkodzenia optycznego.
- Zakres temperatur: Używaj tylko w temperaturze obudowy od 0 do 70°C; przedłużona ekspozycja na ekstremalne temperatury może skrócić żywotność VCSEL.
- Czyszczenie złączy: Przed każdym włożeniem sprawdź i wyczyść złącza typu MPO (wewnątrz gniazda QSFP28) — używaj zatwierdzonych środków do czyszczenia optycznego.
- Produkt laserowy klasy 1: Zgodny z IEC 60825-1. Unikaj bezpośredniego kontaktu wzroku z aperturą.
