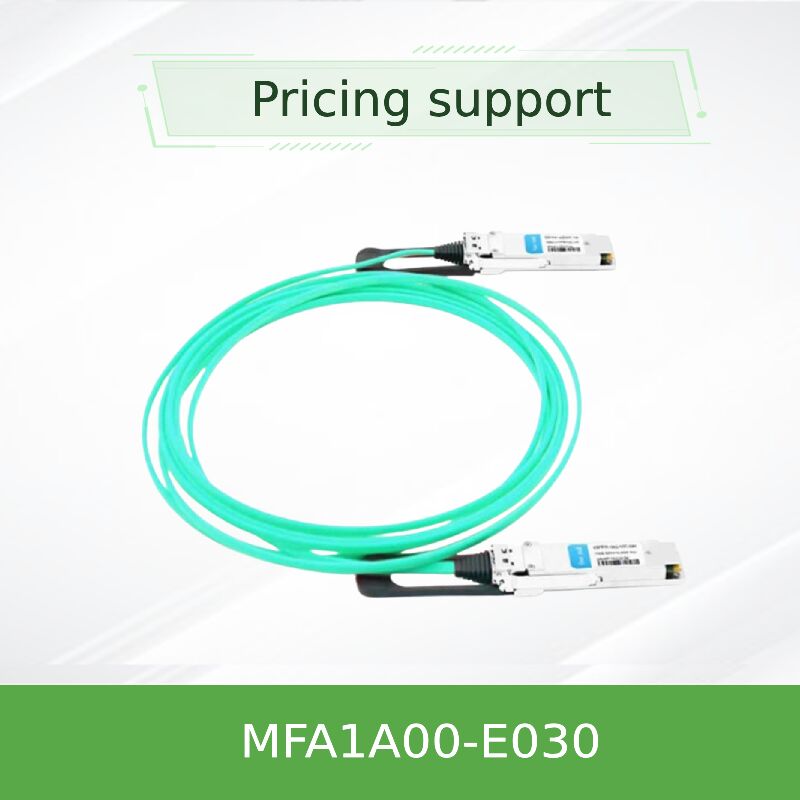

Mellanox MFA1A00-E030 100Gb/s QSFP28 EDR Aktywny kabel optyczny 30m InfiniBand LSZH VCSEL

Kabel Mellanox MFA1A00-E030 100Gb/s QSFP28 Active Optical Cable

Kluczowe zalety: MFA1A00-E030 to aktywny kabel optyczny oparty na VCSEL, zaprojektowany do środowisk InfiniBand EDR 100Gb/s. Gwarantuje przewidywalnie ultra-niskie opóźnienia, zużywa zaledwie 2,2 W na koniec (z włączonym retimingiem) i obsługuje odległości do 30 metrów — co stanowi znaczące rozszerzenie w porównaniu do pasywnych rozwiązań miedzianych. Wyposażony w złącza QSFP28 z możliwością wymiany podczas pracy, zintegrowaną funkcję retimingu i programowalne kształtowanie sygnału, ten AOC jest optymalnym wyborem dla klastrów obliczeniowych o wysokiej wydajności i gęstych topologii centrów danych.

• ✔ Szybkość transmisji danych
  100Gb/s (4× 25G NRZ)
• ✔ Zasięg
  30 metrów (OM3/OM4 MMF)
• ✔ Zużycie energii
  2,2W typowo (retiming włączony)
• ✔ Obsługa protokołów
  InfiniBand EDR / 100GbE

Kluczowe cechy

• Cztery niezależne nadajniki-odbiorniki światłowodowe wielomodowe na koniec, każdy przystosowany do pracy z prędkością 26 Gb/s, zapewniający wystarczający margines dla sygnalizacji EDR.
• Wybieralny retiming na linię dla nadajnika i odbiornika przy prędkości 25–26 Gb/s; automatycznie dostosowuje się do niższych prędkości transmisji danych, gdy retiming jest pomijany.
• W pełni programowalna amplituda wyjściowa odbiornika i pre-emphasis, a także programowalna równoważność wejściowa nadajnika i funkcja squelch.
• Standardowy interfejs elektryczny QSFP28 zgodny z SFF-8665 z zarządzaniem I²C zgodnie ze specyfikacją SFF-8636.
• Współczynnik błędów bitowych poniżej 1E-15, płaszcz niskoemisyjny bezhalogenowy (LSZH) i konstrukcja zgodna z RoHS.

Technologia i standardy

Zaawansowana architektura VCSEL + CDR: Każdy koniec MFA1A00-E030 integruje cztery macierze VCSEL 850 nm z dopasowanymi fotodetektorami PIN. Wbudowane obwody odzyskiwania zegara i danych (CDR) na linię mogą być włączone do retimingu sygnałów nadawczych i odbiorczych, skutecznie usuwając skumulowane drgania i zapewniając czysty diagram oka na całej 30-metrowej łączu. Programowalny equalizer wejściowy kompensuje straty wysokich częstotliwości na płytce hosta, podczas gdy pre-emphasis wyjściowy kształtuje sygnał, aby spełnić rygorystyczne wymagania maski InfiniBand EDR.

Kompleksowa diagnostyka cyfrowa: Poprzez interfejs I²C (SFF-8636) systemy hosta mogą uzyskać dostęp do monitorowania w czasie rzeczywistym temperatury, napięcia zasilania i poziomów mocy optycznej. Dodatkowo, ustawienia equalizacji i amplituda wyjściowa mogą być dynamicznie regulowane, umożliwiając precyzyjne dostrojenie dla krytycznych aplikacji lub optymalizację łącza.

Zasada działania

MFA1A00-E030 konwertuje przychodzące elektryczne sygnały 25G NRZ z portu hosta QSFP28 na sygnały optyczne za pomocą czterech równoległych laserów VCSEL. Te sygnały optyczne propagują przez indywidualne światłowody wielomodowe do zdalnego końca, gdzie fotodiody PIN wykonują konwersję optyczno-elektryczną. Zintegrowane obwody CDR mogą być selektywnie włączane do retimingu strumieni danych, eliminując degradację sygnału spowodowaną stratami ścieżek PCB lub odbiciami złączy. Wszystkie aktywne komponenty są zasilane bezpośrednio ze standardowego zasilania 3,3 V ze slotu hosta, a kompletna konwersja optyczna odbywa się w obudowie złącza, zapewniając płynne doświadczenie plug-and-play.

Zastosowania i typowe wdrożenia

• Klastry InfiniBand EDR w środowiskach HPC (superkomputery Top500, instytucje badawcze, laboratoria symulacyjne).
• Połączenia typu leaf-spine 100G Ethernet w zwirtualizowanych centrach danych i sieciach dostawców chmury.
• Łączność od pamięci masowej do przełącznika o wysokiej przepustowości dla NVMe-oF i rozproszonych systemów plików.
• Łącza optyczne o krótkim i średnim zasięgu, gdzie kable DAC są zbyt ciężkie, nieelastyczne lub ograniczone do krótszych odległości.

Specyfikacje techniczne

Tabela wyboru (częściowa)

Dlaczego wybrać MFA1A00-E030?

• Większy zasięg niż DAC: Przy 30 metrach ten AOC z łatwością pokrywa odległości od góry szafy do końca rzędu, gdzie pasywne kable miedziane wymagałyby aktywnych wzmacniaczy lub byłyby zbyt nieporęczne do poprowadzenia.
• Prawdziwa zdolność retimingu: W przeciwieństwie do rozwiązań pasywnych lub optycznych liniowych, seria MFA1A00 posiada dedykowane obwody CDR na wszystkich czterech liniach, gwarantując zgodność z rygorystycznymi specyfikacjami integralności sygnału InfiniBand EDR.
• Wiodąca w branży efektywność energetyczna: Zużywając zaledwie 2,2 W typowo (z włączonym retimingiem), minimalizuje obciążenie termiczne w przełącznikach o dużej gęstości i kartach sieciowych, przyczyniając się do poprawy PUE centrum danych.
• Programowana optymalizacja sygnału w terenie: Precyzyjne dostrajanie equalizacji i pre-emphasis za pomocą interfejsu I²C — nieocenione narzędzie do rozwiązywania problemów z marginalnymi łączami lub niestandardowej integracji systemowej.

Serwis i wsparcie

• Zapasy: Ponad 10 milionów USD zapasów, w tym kompletna seria MFA1A00-Exxx o długościach od 1 m do 100 m.
• Gwarancja: Roczna ograniczona gwarancja sprzętowa obejmująca naprawę lub wymianę części.
• Wsparcie techniczne: Całodobowa pomoc inżynierska w zakresie wdrożenia, kompatybilności i rozwiązywania problemów.
• Dostawa: Globalna wysyłka z śledzeniem w czasie rzeczywistym; większość zamówień realizowana w ciągu 24 godzin.

Często zadawane pytania

Ważne środki ostrożności

• Wrażliwość na ESD: Chociaż zespół kablowy jest mechanicznie wytrzymały, złącza QSFP28 zawierają komponenty wrażliwe na wyładowania elektrostatyczne. Zawsze należy obchodzić się z użyciem uziemionych opasek na nadgarstek i mat antystatycznych.
• Minimalny promień gięcia: Nie należy zginać światłowodu o promieniu mniejszym niż 30 mm, aby zapobiec degradacji optycznej lub trwałemu uszkodzeniu.
• Zakres temperatur: Używać tylko w temperaturze obudowy od 0 do 70°C; długotrwała ekspozycja poza tym zakresem może wpłynąć na niezawodność VCSEL.
• Czyszczenie złączy: Przed każdym włożeniem należy sprawdzić i wyczyścić styki optyczne wewnątrz klatki QSFP28 za pomocą zatwierdzonych środków do czyszczenia optyki.
• Produkt laserowy klasy 1: Zgodny z IEC 60825-1. Unikać bezpośredniego kontaktu wzroku z aperturą.
