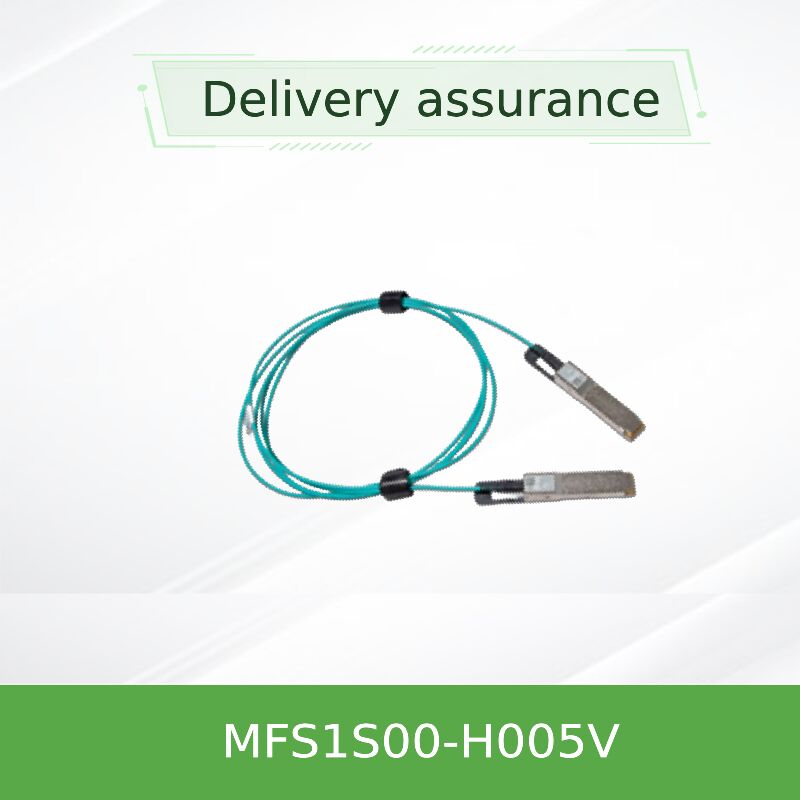

NVIDIA MFS1S00-H005V 200Gb/s QSFP56 Kabel aktywny 5m AOC dla HDR InfiniBand

Wysokowydajny, 5-metrowy aktywny kabel optyczny wykorzystujący technologię VCSEL—zapewniający przepustowość 200 Gb/s przez światłowód wielomodowy do połączeń InfiniBand HDR i 200 GbE w centrach danych, z niskim zużyciem energii i wyjątkową integralnością sygnału.

• Agregowana przepustowość 200 Gb/s przez 4x 50 Gb/s ścieżki PAM4 na koniec
• Długość 5 metrów o średnicy 3,0 mm, dwuwłóknowa osłona światłowodu zgodna z LSZH
• Obsługuje InfiniBand HDR (200 Gb/s) i 200 Gigabit Ethernet
• Programowalna amplituda wyjściowa Rx i pre-emphasis | Retiming na ścieżkę
• Form factor QSFP56 z możliwością wymiany podczas pracy, zgodny z SFF-8665, typowe zużycie energii 5,0 W na koniec

• Przepustowość 200 Gb/s: Cztery kanały 50 Gb/s PAM4 na kierunek, agregowana przepustowość pełnego dupleksu 200 Gb/s.
• Technologia VCSEL: Lasery emitujące pionowo z powierzchni (VCSEL) do niezawodnej, taniej transmisji wielomodowej.
• Możliwość Retimingu: Wybieralny retiming na wszystkich ścieżkach do 50 Gb/s dla optymalnego kształtowania sygnału.
• Cyfrowe Monitorowanie Diagnostyczne (DDM): Monitorowanie w czasie rzeczywistym mocy optycznej, temperatury, napięcia i prądu polaryzacji.
• Programowalna Korekcja: Korekcja wejściowa Tx i pre-emphasis wyjściowy Rx dla optymalizacji połączenia.

MFS1S00-H005V jest zgodny z SFF-8665 (elektryczny QSFP56) i SFF-8636 (interfejs zarządzania). Wykorzystuje modulację 4x 50 Gb/s PAM4 przez światłowód wielomodowy (OM3/OM4). Obsługuje InfiniBand HDR (IBTA 1.5) i 200GBASE-SR4 Ethernet. Zintegrowany CDR (Clock and Data Recovery) na ścieżkę z wyborem szybkości dla 25,78125 GBd NRZ (EDR) lub 26,5625 GBd PAM4 (HDR). Zgodny z RoHS.

MFS1S00-H005V konwertuje elektryczne sygnały 50 Gb/s PAM4 z hosta na sygnały optyczne przy użyciu czterech laserów VCSEL na jednym końcu. Sygnały te przesyłane są przez światłowód wielomodowy i konwertowane z powrotem na sygnały elektryczne przez fotodetektory na drugim końcu. Zintegrowana funkcja retimingu regeneruje sygnał za pomocą obwodów CDR, redukując jitter i zwiększając zasięg. Diagnostyka cyfrowa stale monitoruje stan połączenia, dostarczając informacji zwrotnych w czasie rzeczywistym za pośrednictwem interfejsu I²C.

• Sieci InfiniBand HDR: Połączenie przełączników QM8700/QM8790 z adapterami ConnectX-6/7.
• Sieci 200 GbE: Połączenie przełączników Spectrum SN3700/SN4600 dla Ethernetu o wysokiej przepustowości.
• Od Top-of-Rack do Serwera: Połączenia krótkiego zasięgu w szafie do 5 m z niskim opóźnieniem.
• Klastry Pamięci Masowej: Wdrożenia RDMA over Converged Ethernet (RoCE) i NVMe-oF.

Uwaga: Temperatura pracy 0°C do 70°C, przechowywania -40°C do 85°C. Minimalny promień gięcia 30 mm. Obsługuje zasięg do 100 m przy dłuższych długościach (H050V, H100V).

• w porównaniu do pasywnych kabli miedzianych: Dłuższy zasięg (5 m do 100 m) przy niższej wadze, lepszym przepływie powietrza i odporności na zakłócenia elektromagnetyczne.
• w porównaniu do aktywnych kabli miedzianych (ACC): Rozwiązanie optyczne zapewnia izolację galwaniczną i opcje większego zasięgu.
• Zintegrowany Retiming: Poprawia jakość sygnału i wydajność jittera w porównaniu do standardowych AOC.
• Pełne wsparcie DDM: Monitorowanie mocy optycznej i temperatury w czasie rzeczywistym dla proaktywnej konserwacji.

Oferujemy całodobowe konsultacje techniczne, usługi RMA i wsparcie w projektowaniu infrastruktury okablowania. Każdy MFS1S00-H005V jest objęty roczną gwarancją i 100% testami fabrycznymi. Dostępne są niestandardowe długości dla zamówień hurtowych. Nasz magazyn zapewnia wysyłkę tego samego dnia dla produktów dostępnych na stanie. Dostępne jest wsparcie przedsprzedażowe w celu weryfikacji kompatybilności transceiverów.

O: Tak, jest w pełni kompatybilny z adapterami ConnectX-6 (HDR) i ConnectX-5 (EDR) przy użyciu w odpowiednich trybach.

O: Tak, obsługuje 100 GbE, działając w trybie 2x50G PAM4 lub 4x25G NRZ z odpowiednimi ustawieniami wyboru szybkości.

O: Seria MFS1S00 obsługuje do 100 m z modelem -H100V. Wersja 5 m jest idealna do połączeń wewnątrz szafy.

O: Nie, jest typu plug-and-play. Kabel automatycznie negocjuje protokół i prędkość z hostem.

O: Minimalny promień gięcia wynosi 30 mm. Unikaj ostrych zagięć, aby zachować integralność sygnału.

• Wrażliwość na ESD: Używaj uziemionych opasek na nadgarstek podczas wkładania do klatek QSFP. Złącza są dostarczane z nasadkami ochronnymi—usuń je bezpośrednio przed instalacją.
• Czyścić przed użyciem: Zawsze czyść złącza optyczne za pomocą odpowiednich czyścików typu "one-click" przed włożeniem—zanieczyszczenia powodują błędy połączenia.
• Promień Gięcia: Nie przekraczaj promienia gięcia 30 mm; unikaj naprężeń na złączach.
• Temperatura Pracy: Upewnij się, że temperatura otoczenia mieści się w zakresie 0°C–70°C.
• Przechowywanie: Przechowywać w czystym, suchym miejscu w temperaturze od -40°C do 85°C.
