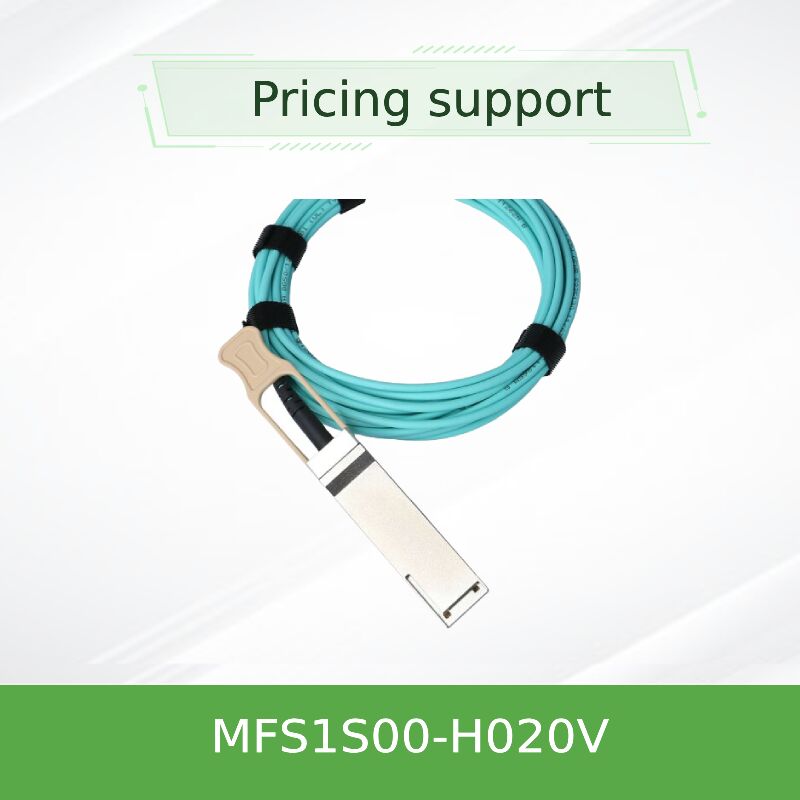

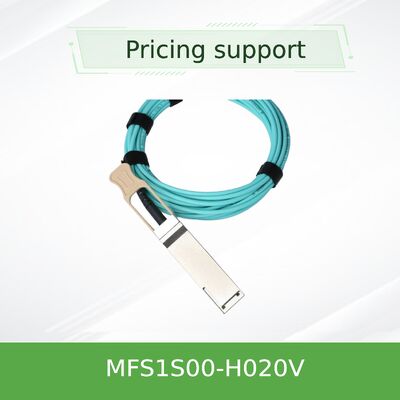

NVIDIA mellanox MFS1S00-H020V 200Gb/s QSFP56 Kabel aktywny 20m AOC dla HDR InfiniBand

Medium-reach 20-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with integrated digital diagnostics and low power consumption.

• Łączna przepustowość 200Gb/s na 4 x 50Gb/s pasów PAM4 na koniec
• 20-metrowa długość z średnicą 3,0 mm, LSZH-rated duplex płaszcz włóknowy
• Wspiera InfiniBand HDR (200Gb/s) i 200 Gigabit Ethernet
• Pełne cyfrowe monitorowanie diagnostyczne (DDM): moc optyczna, temperatura, napięcie, prąd strumieniowy
• Warto podłączalny czynnik kształtu QSFP56, zgodny ze standardem SFF-8665, typowa moc 5,0W na koniec

• Przejście 200 Gb/s:Cztery kanały PAM4 o prędkości 50 Gb/s w każdym kierunku, łącznie 200 Gb/s w pełnym dupleksie.
• Technologia VCSEL:Lasery emitujące powierzchnię z pionową jamą do niezawodnej, taniej transmisji multimodowej na długości 20 m.
• Zdolność odbioru:Wyborne ponowne odliczanie czasu na wszystkich pasach do 50 Gb/s dla optymalnego uwarunkowania sygnału.
• Cyfrowe monitorowanie diagnostyczne (DDM):Monitoring mocy optycznej, temperatury, napięcia i prądu przesuniętego w czasie rzeczywistym w celu proaktywnej konserwacji.
• Programuje się wyrównanie:Wpływowe wyrównanie Tx i wyjściowe Rx priorytetowe dla optymalizacji łącza.

MFS1S00-H020V spełnia wymagania:SFF-8665(QSFP56 elektryczny) orazSFF-8636(interfejs zarządzania).Modulacja PAM4 4x 50Gb/sprzez światło wielozadaniowe (OM3/OM4).InfiniBand HDR(IBTA 1.5) oraz200GBASE-SR4Ethernet zintegrowanyCDR (Clock and Data Recovery)na pas z wybranym tempem dla 25,78125 GBd NRZ (EDR) lub 26,5625 GBd PAM4 (HDR).

MFS1S00-H020V konwertuje elektryczne sygnały PAM4 o prędkości 50 Gb/s z hosta na sygnały optyczne przy użyciu czterech laserów VCSEL na jednym końcu.Sygnały te podróżują przez światłowody multimodowe i są przekształcane z powrotem w światło przez fotodetektory na drugim końcu. Zintegrowanyfunkcja odliczania czasucyfrowa diagnostyka stale monitoruje stan łącza,dostarczanie informacji zwrotnych w czasie rzeczywistym za pośrednictwem interfejsu I2C do optymalizacji połączeń i przewidywania usterek.

• InfiniBand HDR Fabrics:Podłączyć przełączniki QM8700/QM8790 do adapterów ConnectX-6/7 na wielu stojakach.
• Sieci 200GbE:Przesyłki SN3700/SN4600 dla Ethernetów o dużej przepustowości do 20 m.
• Najwyższa półka do sąsiedniej półkiPołączenia średniego zasięgu między sąsiednimi stojakami.
• Gromady pamięci masowej:RDMA nad rozmieszczeniami Converged Ethernet (RoCE) i NVMe-oF wymagającymi dłuższego zasięgu.

Uwaga: temperatura pracy od 0°C do 70°C, magazynowanie od -40°C do 85°C. Minimalny promień gięcia 30 mm. Wspiera zasięg do 100 m z dłuższymi długościami (H050V, H100V). Tolerancja długości: ± 0,5 m dla długości 20 m.

• /pasywna miedź:Większy zasięg (20 m) z mniejszą wagą, lepszym przepływem powietrza i całkowitą odpornością na EMI.
• w porównaniu z miedzią aktywną (ACC):Rozwiązanie optyczne zapewnia izolację galwaniczną i zdolność rozszerzania odległości.
• Zintegrowane odliczanie:Poprawia jakość sygnału i wydajność jittera w stosunku do standardowych AOC w odległości 20 m.
• Pełne wsparcie DDM:Monitoring mocy i temperatury w czasie rzeczywistym w celu proaktywnej konserwacji i przewidywania usterek.
• Elastyczność średniego zasięgu:Idealne dla połączeń między sąsiadującymi stojakami lub między przejściami.

Oferujemy 24/7 konsultacje techniczne, usługi RMA i wsparcie w projektowaniu infrastruktury kablowej.Długości dostosowane do zamówień wielkościowychNasze zapasy zapewniają wysyłkę w tym samym dniu dla przedmiotów w magazynie.

A:Tak, jest w pełni kompatybilny z adapterami ConnectX-6 (HDR) i ConnectX-5 (EDR).

A:Tak, obsługuje 100GbE poprzez działanie w trybie 2x50G PAM4 lub trybie 4x25G NRZ z odpowiednimi ustawieniami wybierania szybkości.

A:Zużycie energii wynosi 5,0 W na typiczny koniec, niezależnie od długości, ze względu na zintegrowane regeneracje i sterowniki VCSEL.

A:Kabel automatycznie negocjuje protokół i prędkość z hosta.

A:Minimalny promień zakrętu wynosi 30 mm. Unikaj ostrych zakrętów, aby zachować integralność sygnału.

• Czułość ESD:Przy wprowadzaniu do klatek QSFP należy używać uziemionych pasów na nadgarstkach.
• Wyczyścić przed użyciem:Zawsze czyść złącza optyczne odpowiednimi czyszczycielami jednoklików przed włożeniem.
• Promień zgięcia:Nie przekraczać promienia zakrętu 30 mm; unikać napięcia na złączach.
• Temperatura pracy:Należy zapewnić temperaturę otoczenia w granicach 0°C−70°C.
• Przechowywanie:Przechowywać w czystej, suchej atmosferze w temperaturze od - 40 do 85°C.
