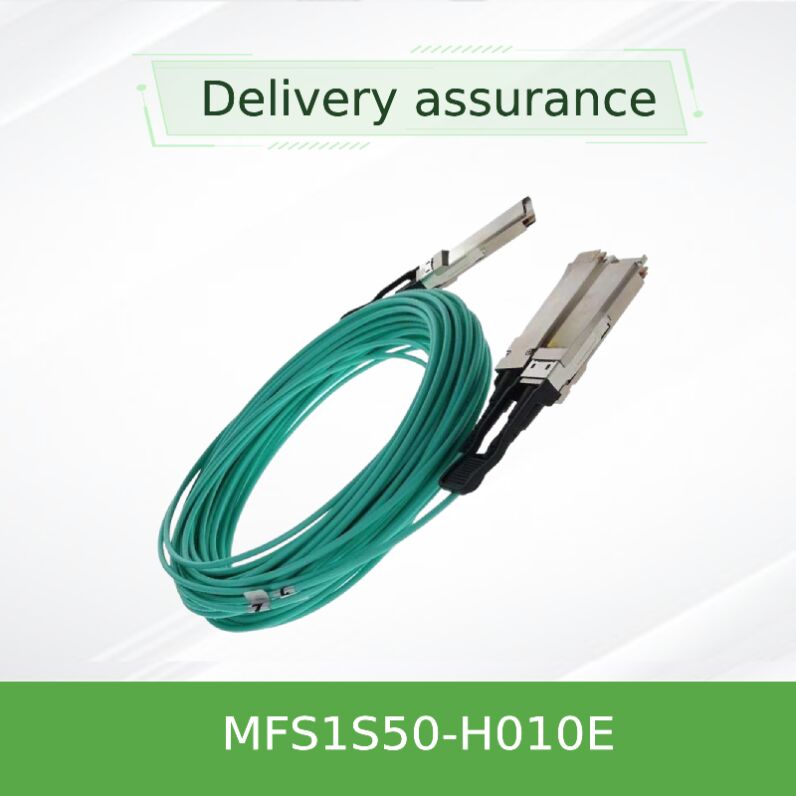

NVIDIA mellanox MFS1S50-H010E 200Gb/s do 2x100Gb/s QSFP56 Active Optical Splitter Cable10m AOC

Ekonomiczny 10-metrowy aktywny kabel rozdzielający światłowodowy z technologią VCSEL – konwertuje pojedynczy port QSFP56 200 Gb/s na dwa niezależne połączenia QSFP56 100 Gb/s dla topologii centrów danych InfiniBand HDR i 200GbE.

• Architektura rozdzielająca 200 Gb/s na 2x100 Gb/s (4x50G PAM4 na 2x2x50G)
• Długość 10 metrów z aktywym światłowodem wielomodowym, płaszcz LSZH
• Obsługuje InfiniBand HDR (200G) na HDR100 (100G) oraz 200GbE na 100GbE
• Programowalna amplituda wyjściowa Rx i pre-emphasis | Cyfrowe monitorowanie diagnostyczne
• Złącza QSFP56 z możliwością wymiany podczas pracy, zgodne z SFF-8665, 4,5 W (końcówka 200G) / 3,0 W (końcówka 100G)

• Architektura rozdzielająca: Jedna końcówka QSFP56 200 Gb/s rozdziela się na dwie końcówki QSFP56 100 Gb/s – idealna do połączeń przełącznik-serwer.
• Technologia VCSEL: Pionowe lasery emitujące z powierzchni (VCSEL) do niezawodnej, taniej transmisji wielomodowej na odległość 10 m.
• Obsługa podwójnej szybkości transmisji danych: 200G HDR na 2x100G HDR100 (InfiniBand) lub 200GbE na 2x100GbE.
• Cyfrowe monitorowanie diagnostyczne (DDM): Monitorowanie w czasie rzeczywistym mocy optycznej, temperatury, napięcia i prądu polaryzacji na linię.
• Niskie zużycie energii: Typowo 4,5 W na końcówce 200G, 3,0 W na końcówce 100G.

MFS1S50-H010E jest zgodny z SFF-8665 (elektryczne QSFP56) i SFF-8636 (interfejs zarządzania). Wykorzystuje modulację 4x 50 Gb/s PAM4 na końcówce 200G, rozdzieloną na 2x2x50G PAM4 na dwóch końcówkach 100G. Obsługuje InfiniBand HDR/HDR100 (IBTA 1.5) i 200GBASE-SR4 / 100GBASE-SR2 Ethernet. Zintegrowany CDR (Clock and Data Recovery) na linię z wyborem szybkości dla 25,78125 GBd NRZ lub 26,5625 GBd PAM4. Zgodny z RoHS.

MFS1S50-H010E konwertuje elektryczne sygnały 50 Gb/s PAM4 z portu hosta 200G na sygnały optyczne przy użyciu czterech laserów VCSEL. Wewnątrz kabla cztery linie optyczne są dzielone na dwie grupy po dwie linie każda, kierowane do dwóch oddzielnych złączy QSFP56 100G. Na każdej końcówce 100G fotodetektory konwertują sygnały optyczne z powrotem na elektryczne. Zintegrowany CDR retiming regeneruje sygnały, redukując jitter. Diagnostyka cyfrowa stale monitoruje stan połączenia, dostarczając informacji zwrotnych w czasie rzeczywistym za pośrednictwem interfejsu I²C.

• Połączenia przełącznik-serwer: Podłącz port przełącznika 200G QM8700 do dwóch adapterów 100G ConnectX-6/7.
• Rozdzielanie 200GbE na 100GbE: Połącz przełącznik Spectrum 200G z dwoma serwerami lub węzłami pamięci masowej 100G.
• Rozdzielanie Top-of-Rack: Efektywne wykorzystanie portów przełączników o dużej gęstości dla infrastruktury o mieszanej prędkości.
• Klastry HDR100: Buduj ekonomiczne sieci HDR100, używając przełączników HDR z kablami rozdzielającymi.

Uwaga: Temperatura pracy 0°C do 70°C, przechowywania -40°C do 85°C. Minimalny promień gięcia 30 mm. Moc końcówki 100G: typowo 3,0 W.

• W porównaniu do pasywnych rozdzielaczy miedzianych: Dłuższy zasięg (10 m) przy niższej wadze, lepszym przepływie powietrza i pełnej odporności na zakłócenia elektromagnetyczne.
• W porównaniu do oddzielnych AOC: Pojedynczy kabel zmniejsza koszty i upraszcza zarządzanie kablami w zastosowaniach rozdzielających.
• Zintegrowane odtwarzanie sygnału: Poprawia jakość sygnału i wydajność jittera na odległość.
• Pełne wsparcie DDM: Monitorowanie mocy optycznej i temperatury w czasie rzeczywistym na port, dla proaktywnej konserwacji.
• Optymalizacja HDR100: Idealny do budowy ekonomicznych sieci 100G przy użyciu portów przełączników 200G.

Oferujemy całodobowe konsultacje techniczne, usługi RMA i wsparcie w projektowaniu infrastruktury okablowania. Każdy MFS1S50-H010E jest objęty roczną gwarancją i 100% testami fabrycznymi. Dostępne są niestandardowe długości dla zamówień hurtowych. Nasz magazyn zapewnia wysyłkę tego samego dnia dla produktów dostępnych na stanie. Dostępne jest wsparcie przedsprzedażowe w zakresie weryfikacji kompatybilności transceiverów i obliczania budżetu łącza.

O: Tak, jest to dokładnie ten przypadek użycia – przełącznik 200G HDR do dwóch adapterów HDR100.

O: Tak, obsługuje zarówno protokoły 200GbE/100GbE, jak i InfiniBand HDR/HDR100.

O: Każda końcówka 100G zużywa około 3,0 W typowo, 3,5 W maksymalnie.

O: Obie końcówki 100G muszą być podłączone do prawidłowych portów, aby zapewnić prawidłowe działanie; kabel nie jest przeznaczony do użytku jednostronnego.

O: Minimalny promień gięcia wynosi 30 mm. Unikaj ostrych zagięć, aby zachować integralność sygnału.

• Wrażliwość na ESD: Używaj uziemionych opasek na nadgarstek podczas wkładania do klatek QSFP. Złącza są dostarczane z osłonami ochronnymi – usuń je bezpośrednio przed instalacją.
• Czyścić przed użyciem: Zawsze czyść złącza optyczne za pomocą odpowiednich czyścików typu „one-click” przed włożeniem – zanieczyszczenie powoduje błędy połączenia.
• Promień gięcia: Nie przekraczać promienia gięcia 30 mm; unikać naprężeń na złączach.
• Temperatura pracy: Upewnij się, że temperatura otoczenia mieści się w zakresie 0°C–70°C.
• Przechowywanie: Przechowywać w czystym, suchym środowisku w temperaturze od -40°C do 85°C.
