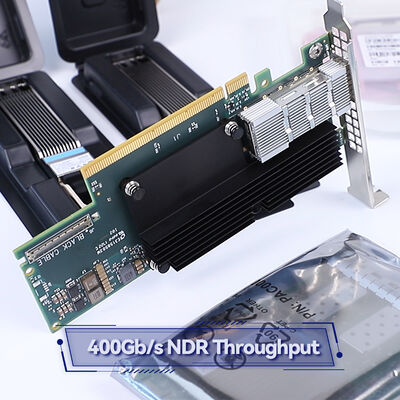

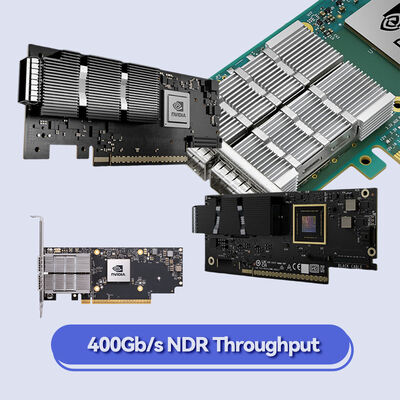

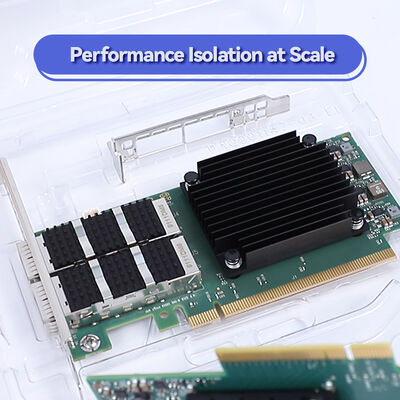

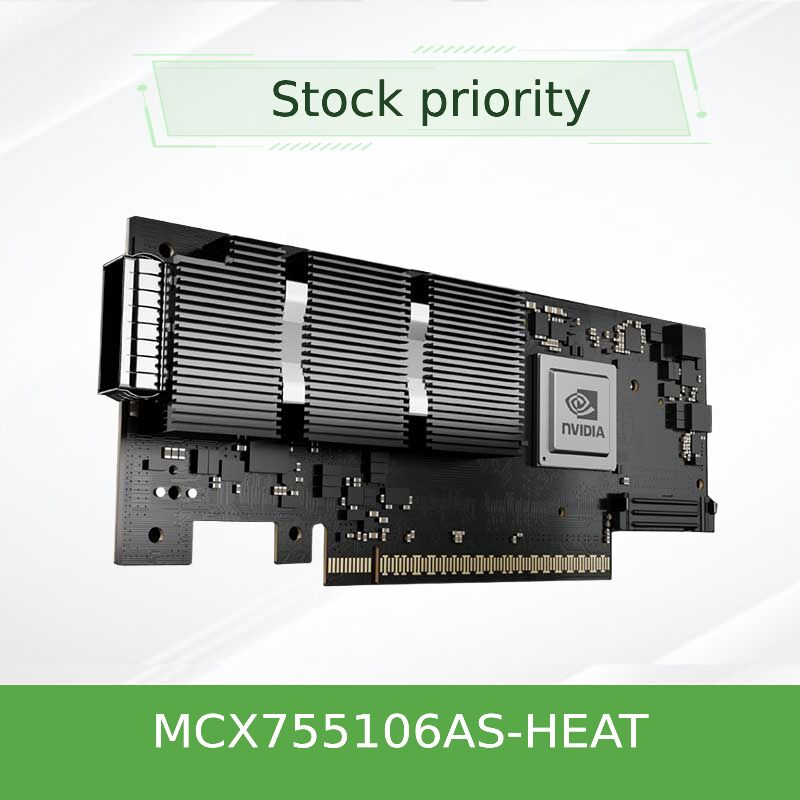

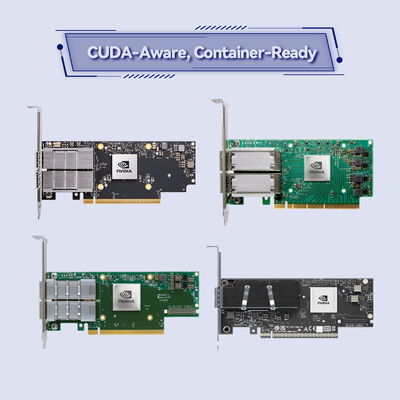

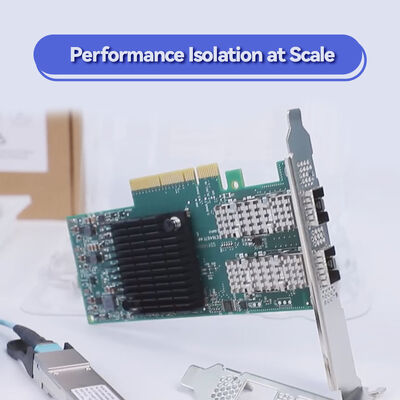

Karta sieciowa NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCX755106as-Heat (900-9x7ah-0078-DTZ) |
| Dokument: | Connectx-7 infiniband.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MCX755106as-Heat (900-9x7ah-0078-DTZ) | Porty: | 2-port |
|---|---|---|---|
| Technologia: | Infiniband | Typ interfejsu: | OSFP56 |
| Specyfikacja: | 16,7 cm x 6,9 cm | Pochodzenie: | Indie / Izrael / Chiny |
| szybkość transmisji: | 200 Gbe | Interfejs hosta: | Gen3 X16 |
| Podkreślić: | Adapter NVIDIA ConnectX-7 InfiniBand,Karta sieciowa Mellanox 400Gb/s,Inteligentny adapter z obsługą NDR |
||
opis produktu
NVIDIA ConnectX-7 MCX755106AS-HEAT NDR 400Gb/s InfiniBand Smart Adapter
Flagowy model PCIe Gen5 x16 InfiniBand i RoCE z dwoma portami 400G. Karta sieciowa RDMA 400 Gb/s o ultaniskich opóźnieniach, zaprojektowana dla fabryk AI, klastrów HPC i hiperskalowalnych centrów danych w chmurze. ConnectX-7 MCX755106AS-HEAT integruje przetwarzanie w sieci, sprzętowe odciążanie zabezpieczeń i zaawansowaną wirtualizację, aby przyspieszyć nowoczesne obliczenia naukowe i infrastruktury definiowane programowo.
Przegląd produktu
Rodzina NVIDIA ConnectX-7 zapewnia przełomową wydajność z przepustowością do 400 Gb/s na port, obsługując zarówno InfiniBand (NDR/HDR/EDR), jak i Ethernet (do 400 GbE). Model MCX755106AS-HEAT posiada interfejs hosta PCIe Gen5 (do 32 linii), dwuportową gęstość 400 Gb/s, możliwość obsługi wielu hostów oraz zaawansowane silniki do GPUDirect RDMA, akceleracji NVMe-oF i szyfrowania w linii. Zaprojektowana z myślą o wymagających zadaniach szkolenia AI, symulacji i analizy w czasie rzeczywistym, ta karta zmniejsza obciążenie procesora, jednocześnie maksymalizując przepustowość danych i bezpieczeństwo.
Dzięki pamięci pokładowej do odciążania połączeń, akceleracji zbiorczej SHARP i odciążaniu SDN ASAP2, ConnectX-7 przekształca standardowe serwery w wysokowydajne węzły sieciowe z niemal zerowym jitterem i precyzją czasową w nanosekundach (IEEE 1588v2 Klasa C).
Kluczowe cechy
- Gotowość na NDR InfiniBand i 400GbE - Do 400 Gb/s na port, konfiguracja dwuportowa zapewniająca łączną przepustowość 800 Gb/s; obsługuje NDR, HDR, EDR InfiniBand oraz 400/200/100/50/25/10GbE.
- PCIe Gen5 x16 (do 32 linii) - Interfejs hosta o wysokiej przepustowości z podpowiedziami przetwarzania TLP, ATS, PASID i SR-IOV.
- Przetwarzanie w sieci - Sprzętowe odciążanie operacji zbiorczych (SHARP), protokołu połączeń, odciążanie bufora pakietów.
- GPUDirect RDMA i GPUDirect Storage - Bezpośrednia ścieżka danych GPU-do-NIC, przyspieszająca uczenie głębokie i analizę danych.
- Sprzętowe silniki bezpieczeństwa - Szyfrowanie/deszyfrowanie IPsec/TLS/MACsec w linii (AES-GCM 128/256-bit) + bezpieczne uruchamianie z sprzętowym pierwiastkiem zaufania.
- Zaawansowana akceleracja pamięci masowej - NVMe-oF (over Fabrics/TCP), odciążanie NVMe/TCP, przekazywanie sygnatury T10-DIF, iSER, NFS over RDMA, SMB Direct.
- ASAP2 SDN i akceleracja VirtIO - Odciążanie OVS, enkapsulacja VXLAN/GENEVE/NVGRE, śledzenie połączeń i programowalny parser.
- Precyzyjne taktowanie - PTP (IEEE 1588v2) z dokładnością 12 ns, SyncE, planowanie wyzwalane czasem, kształtowanie pakietów.
Technologia: Wewnątrz ConnectX-7
Zbudowany w procesie 7 nm, ConnectX-7 integruje wiele sprzętowych silników akcelerujących, które odciążają procesor i zapewniają deterministyczną wydajność. Kluczowe filary technologiczne obejmują:
- RDMA over Converged Ethernet (RoCE) - Zero-Touch RoCE dla sieci Ethernet o niskich opóźnieniach.
- Dynamically Connected Transport (DCT) i XRC - Efektywna komunikacja MPI i HPC.
- On-Demand Paging (ODP) i User Memory Registration (UMR) - Upraszcza zarządzanie pamięcią dla aplikacji na dużą skalę.
- Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) - Redukcja danych w sieci dla operacji zbiorczych MPI.
- Technologia Multi-Host - Umożliwia do 4 niezależnym hostom współdzielenie pojedynczej karty, optymalizując wykorzystanie serwera.
- Zarządzanie PLDM i SPDM - Aktualizacja oprogramowania układowego, monitorowanie i atestacja urządzenia dla bezpieczeństwa przedsiębiorstwa.
Typowe wdrożenia
- Klastry AI i uczenia maszynowego - Szkolenie na dużą skalę z użyciem NCCL, UCX i GPUDirect RDMA.
- Symulacje i badania HPC - Modelowanie pogody, genomika, dynamika molekularna wymagająca MPI o niskich opóźnieniach.
- Hiperskalowalna chmura i SDDC - Sieci nakładkowe, akceleracja NFV, bezpieczna wielodostępność (SR-IOV).
- Systemy pamięci masowej dla przedsiębiorstw - Odciążanie celów NVMe-oF i rozproszone systemy plików (Lustre, GPUDirect Storage).
- Edge 5G i telekomunikacja - Infrastruktury wrażliwe na czas z PTP Klasy C i bezpieczeństwem MACsec.
Kompatybilność
Systemy operacyjne i wirtualizacja: Sterowniki w zestawie dla Linux (RHEL, Ubuntu, Rocky Linux), Windows Server, VMware ESXi (SR-IOV) i Kubernetes (wtyczki CNI). Zoptymalizowane dla NVIDIA HPC-X, UCX, OpenMPI, MVAPICH, MPICH, OpenSHMEM, NCCL i UCC.
Kompatybilność sprzętowa: Standardowe gniazda PCIe Gen5 (mechaniczne x16, elektryczne x16/x32). Certyfikowane z głównymi platformami serwerowymi od HPE, Supermicro, i systemami NVIDIA DGX.
Interoperacyjność: W pełni zgodne ze specyfikacją InfiniBand Trade Association 1.5, IEEE 802.3 dla Ethernet i specyfikacjami PCI-SIG Gen5.
Specyfikacje - ConnectX-7 MCX755106AS-HEAT
| Parametr | Szczegół |
|---|---|
| Model produktu | MCX755106AS-HEAT |
| Format | PCIe HHHL (Half Height Half Length), opcjonalny wspornik FHHL |
| Interfejs hosta | PCIe Gen5.0 x16 (do 32 linii, obsługa podziału i Multi-Host) |
| Protokoły sieciowe | InfiniBand (NDR/HDR/EDR) i Ethernet (400GbE, 200GbE, 100GbE, 50GbE, 25GbE, 10GbE) |
| Konfiguracja portów | Dwuportowy QSFP-DD (2x 400 Gb/s NDR, 800 Gb/s łącznie) |
| Prędkości InfiniBand | NDR 400 Gb/s na port, HDR 200 Gb/s, EDR 100 Gb/s, FDR (kompatybilny) |
| Prędkości Ethernet | 400/200/100/50/25/10GbE NRZ/PAM4 |
| Pamięć pokładowa | Zintegrowana pamięć w sieci do odciążania połączeń i bufora pakietów |
| Odciążanie zabezpieczeń | Szyfrowanie IPsec, TLS, MACsec w linii (AES-GCM 128/256-bit), Secure Boot, szyfrowanie pamięci Flash |
| Odciążanie pamięci masowej | NVMe-oF (TCP/Fabrics), NVMe/TCP, T10-DIF, SRP, iSER, NFS over RDMA, SMB Direct |
| Taktowanie i synchronizacja | IEEE 1588v2 PTP (dokładność 12 ns), SyncE, programowalny PPS, planowanie wyzwalane czasem |
| Wirtualizacja | SR-IOV, akceleracja VirtIO, odciążanie VXLAN/NVGRE/GENEVE, śledzenie połączeń (zapora L4) |
| Zarządzanie | NC-SI, MCTP over SMBus/PCIe, PLDM (Monitor/Firmware/FRU/Redfish), SPDM, pamięć Flash SPI, JTAG |
| Zdalne uruchamianie | Uruchamianie InfiniBand, iSCSI, UEFI, PXE |
| Pobór mocy | Niepublicznie określony - dwuportowa karta o wysokiej wydajności wymaga odpowiedniego przepływu powietrza; proszę potwierdzić przed złożeniem zamówienia |
| Temperatura pracy | 0°C do 55°C (z odpowiednim chłodzeniem obudowy) |
Uwaga: Niektóre parametry mogą się różnić w zależności od oprogramowania układowego i konfiguracji systemu. Skonsultuj się z dokumentacją NVIDIA lub skontaktuj się z Starsurge w celu uzyskania konkretnej walidacji.
Zalety - Zaprojektowany dla nowoczesnych centrów danych
Najniższy całkowity koszt posiadania Odciąża procesor od zadań sieciowych, pamięci masowej i bezpieczeństwa - obniżając koszty energii i chłodzenia na Gb/s.
Przepustowość przyszłości PCIe Gen5 i NDR 400G na port eliminują wąskie gardła dla serwerów GPU nowej generacji i klastrów AI.
Bezpieczeństwo przedsiębiorstwa Sprzętowe szyfrowanie w linii (IPsec/TLS/MACsec) i bezpieczny łańcuch zaufania spełniają wymogi zgodności (FIPS, DoD).
Bezproblemowa integracja Pełna kompatybilność z głównymi dystrybucjami, hiperwizorami i platformami orkiestracji kontenerów.
Najczęściej zadawane pytania (FAQ)
P: Czy MCX755106AS-HEAT jest kompatybilny zarówno z przełącznikami InfiniBand, jak i Ethernet?
Tak. ConnectX-7 obsługuje działanie dwuprotokołowe; można go używać w trybie InfiniBand (sieć NDR) lub w trybie Ethernet (RoCE). Karta automatycznie wykrywa lub może być skonfigurowana za pomocą oprogramowania układowego.
P: Czy ten dwuportowy model obsługuje GPUDirect Storage na obu portach jednocześnie?
Absolutnie. GPUDirect Storage i GPUDirect RDMA są w pełni obsługiwane na obu portach, umożliwiając bezpośredni ruch danych między pamięcią masową a pamięcią GPU bez buforów pośredniczących procesora.
P: Jakie opcje podziału PCIe są dostępne dla MCX755106AS-HEAT?
Obsługuje standardowy podział (x16, x8/x8) oraz NVIDIA Multi-Host, umożliwiając podłączenie do 4 niezależnych hostów z odpowiednimi platformami przełączników PCIe.
P: Czy mogę używać tej karty do odciążania NVMe/TCP?
Tak. Sprzętowe odciążanie NVMe over TCP zmniejsza wykorzystanie procesora i poprawia opóźnienia dla pamięci masowej definiowanej programowo.
P: Gdzie mogę znaleźć najnowsze oprogramowanie układowe i sterowniki?
Sterowniki są zawarte w głównych jądra systemów Linux (MLNX_OFED). Oficjalne narzędzia NVIDIA Mellanox (mlxconfig, flint) obsługują aktualizacje oprogramowania układowego. Starsurge dostarcza również wyselekcjonowane pakiety oprogramowania układowego.
Środki ostrożności i uwagi dotyczące zamawiania
- Upewnij się, że płyta główna serwera posiada gniazdo PCIe Gen5 z odpowiednim chłodzeniem (zalecany aktywny przepływ powietrza do pracy 400G).
- W przypadku konfiguracji Multi-Host należy zweryfikować wsparcie platformy i wymagania dotyczące okablowania (mogą być potrzebne kable rozdzielające).
- Moduły optyczne / kable DAC są sprzedawane oddzielnie; należy używać nadajników-odbiorników certyfikowanych przez NVIDIA w celu zapewnienia zgodności.
- Maksymalny pobór mocy nie jest publikowany przez NVIDIA; typowa konstrukcja termiczna zakłada zakres 30W-40W przy dużym obciążeniu dla modelu dwuportowego, proszę zweryfikować z przewodnikiem termicznym obudowy.
- W przypadku funkcji kryptograficznych (odciążanie IPsec/TLS) może być wymagana dodatkowa licencja; proszę potwierdzić ze sprzedażą.
Macierz kompatybilności (uproszczona)
| Komponent / Ekosystem | Obsługiwane | Uwagi |
|---|---|---|
| NVIDIA DGX H100 / GH200 | Tak | Certyfikowany z konfiguracją dwuportową |
| VMware vSphere / ESXi | Tak (SR-IOV) | Wsparcie sterowników w zestawie |
| Jądro Linux 5.x+ | Tak (w zestawie) | Zalecany MLNX_OFED |
| Windows Server 2022 | Tak | Natywny RDMA / RoCE |
| Kubernetes / CNI | Tak | Multus, SR-IOV CNI |
| OpenMPI / MVAPICH | Tak | Zoptymalizowane dla czasowników InfiniBand |
Lista kontrolna dla kupującego - Przyjęcie ConnectX-7
- Sprawdź platformę hosta: gniazdo PCIe Gen5 (lub Gen4 z kompatybilnością wsteczną, ale ograniczoną przepustowością).
- Potwierdź typ kabla: 400G NDR (OSFP/QSFP-DD) lub rozdzielacz dla 2x200G na port.
- Zweryfikuj chłodzenie: dwuportowa karta o dużej mocy wymaga co najmniej 350 LFM przepływu powietrza.
- W przypadku funkcji bezpieczeństwa: Potwierdź, czy potrzebne jest bezpieczne uruchamianie i odciążanie kryptograficzne (model HEAT zawiera sprzętowy pierwiastek zaufania i pełne silniki w linii).
- Stos oprogramowania: kompatybilność wersji MLNX_OFED lub sterownika w zestawie z jądrem/systemem operacyjnym.
