Kabel NVIDIA MFP7E10-N010 10m MPO12/APC Multimode 800G InfiniBand
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E10-N010 |
| Dokument: | MFP7E10-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Typ: | Pasywny kabel światłowodowy | długość kabla: | 10 metrów |
| Model: | MFP7E10-N010 | Nazwa: | Mellanox AOC MFP7E10-N010 pasywny kabel światłowodowy MMF MPO12 APC do MPO12 APC 10m |
| Słowo kluczowe: | Kabel Mellanox | ||
opis produktu

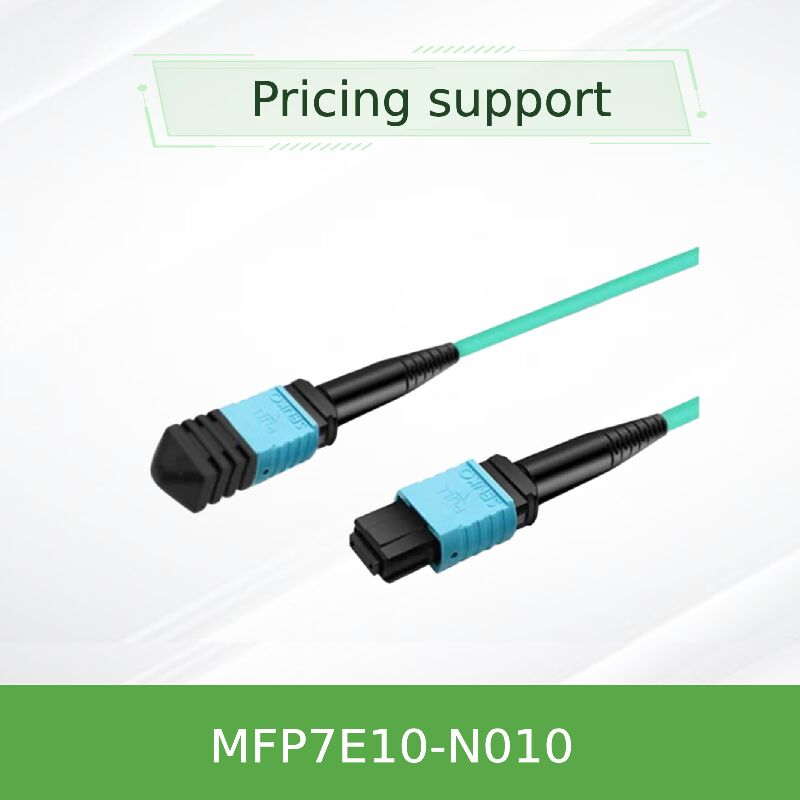

NVIDIA MFP7E10-N010
Kabel światłowodowy wielomodowy MPO12/APC
Pasywne łącze optyczne o wysokiej gęstości dla InfiniBand i Ethernet 400G/800G. Bezpośrednio łączy przełączniki OSFP z podwójnymi portami z adapterami OSFP lub QSFP112.
Przegląd produktu
Seria NVIDIA MFP7E10-Nxxx to pasywny kabel światłowodowy wielomodowy MPO-12/APC do MPO-12/APC, zaprojektowany do połączeń na krótkie odległości w centrach danych o wysokiej wydajności. 10 m (wariant 10-metrowy) wykorzystuje osiem aktywnych włókien w topologii skrzyżowania typu B, aby umożliwić bezpośrednie połączenie miedziane/optyczne bez adapterów odwracających polaryzację. Dzięki polerowaniu pod kątem 8 stopni (APC - Angled Physical Contact) minimalizowane są odbicia wsteczne, zapewniając integralność sygnału dla modulacji PAM4 do 800 Gb/s.
Każdy kabel jest testowany fabrycznie zgodnie z Telcordia GR-1435 i obsługuje temperatury robocze od 0 do 70°C. Aqua płaszcz LSZH zapewnia trudnopalność, jednocześnie redukując emisję toksycznego dymu, co jest odpowiednie dla przełączników o wysokiej gęstości i klastrów GPU. W przypadku połączeń 10-metrowych kabel wykorzystuje ekonomiczne włókno OM3.
Kluczowe fakty
- Numer części: MFP7E10-N010 (10m), również N003/N005/N007 do N050
- Typ światłowodu: Wielomodowy 50/125µm OM3 (standard dla 10m)
- Złącze: MPO-12/APC żeńskie, zielona obudowa, polerowanie pod kątem 8°
- Tłumienie wtrąceniowe (maks.): ≤0.354 dB (0.35 + 0.0004*10)
- Tłumienie odbiciowe: ≥35 dB
- Minimalny promień zgięcia: 30 mm (dynamiczny / statyczny)
- Maksymalny zasięg dla OM3: 30m (z dwoma panelami krosowymi); OM4 zalecany powyżej 30m
Dlaczego MPO-12/APC?
Złącza polerowane pod kątem tłumią odbicia wsteczne, które w przeciwnym razie pogorszyłyby wydajność lasera w szybkich nadajnikach-odbiornikach. W przeciwieństwie do wersji polerowanych ultra (UPC), APC umożliwia niezawodne działanie przy 50G PAM4 na linię. Zielona obudowa NVIDIA szybko identyfikuje kompatybilność z APC, zapobiegając błędnemu połączeniu z starszymi kablami UPC z niebieską obudową.
Skrzyżowanie typu B: Linia 1 na jednym końcu łączy się z linią 12 na przeciwległym końcu — idealne do parowania 4-liniowego Tx/Rx bez zewnętrznych kabli skrzyżowanych.
Technologia i integralność sygnału
Zaprojektowany dla architektur 800G DR8 / 400G DR4, każdy kabel zawiera 8 wielomodowych włókien ułożonych w skrzyżowanym układzie pinów. Interfejs APC 8° redukuje optyczne tłumienie odbiciowe do >35dB, co jest kluczowe dla nadajników-odbiorników o wysokiej szybkości transmisji, takich jak NVIDIA MMA4Z00-NS (podwójny port OSFP). Pasywna konstrukcja nie zużywa energii i nie wprowadza opóźnień, co czyni ją idealną do połączeń przełącznik-przełącznik lub przełącznik-DPU w sieciach InfiniBand NDR.
Rygorystyczne testowanie geometrii czoła złącza i weryfikacja IL/RL zapewniają, że każdy kabel spełnia rygorystyczne wymagania nowoczesnych rozszerzeń sieci Ethernet 800G i NVLink.
Typowe wdrożenia
- Łączenie przełączników OSFP 800 Gb/s z podwójnymi portami (np. Quantum-2) z adapterami sieciowymi ConnectX-7 w zasięgu 10 metrów od szafy.
- Łączenie NVIDIA BlueField-3 DPU (QSFP112 lub OSFP) z przełącznikami na górze szafy w sąsiednich pozycjach szaf.
- Połączenia typu spine-leaf w serwerach pamięci masowej wymagające połączeń OM3 na krótkie odległości.
- Szkielet wielomodowy w obrębie jednej szafy lub między sąsiednimi szafami (≤30m dla OM3).
Kompatybilność
MFP7E10-N010 współpracuje z każdym nadajnikiem-odbiornikiem lub systemem, który akceptuje żeńskie złącza MPO-12/APC i oczekuje układu pinów typu B. Potwierdzona kompatybilność obejmuje:
- NVIDIA MMA4Z00-NS (podwójny port OSFP DR8, 800G)
- NVIDIA MMA4Z00-NS400 (pojedynczy port OSFP 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Przełączniki InfiniBand NDR 400G/800G i adaptery ConnectX-7
- Standardowe przełączniki 400GbE z optycznymi interfejsami MPO-12 APC
Specyfikacje techniczne
| Parametr | Wartość (MFP7E10-N010) |
|---|---|
| Typ produktu | Pasywny kabel światłowodowy wielomodowy MPO-12/APC, skrzyżowanie typu B |
| Długość (nominalna) | 10 metrów; tolerancja: +0.1/-0 m (L <5m) lub +2%×L/-0 (L≥5m)Aktywne włókna |
| 8 (4 Tx / 4 Rx kierunek) | Średnica kabla |
| 3.0 ± 0.2 mm | Materiał płaszcza |
| Aqua LSZH / OFNR (niski dym, zerowa zawartość halogenu, klasa Riser) | Rdzeń światłowodu |
| 50/125 µm wielomodowy (OM3 dla ≤30m; OM4 dla >30m) — OM3 używany przy 10m | Tłumienie wtrąceniowe (maks.) |
| ≤0.354 dB (0.35 + 0.0004 * 10) | Tłumienie odbiciowe (min.) |
| 35 dB | Temperatura robocza |
| 0°C do 70°C | Temperatura przechowywania |
| -40°C do 85°C | Wilgotność względna |
| 10% ~ 85% (bez kondensacji) | Regulacje |
| RoHS, CE, FCC Klasa A, CB, cTUVus, RCM, VCCI | Klasa lasera |
| Klasa 1 (IEC 60825-1/2, 21 CFR 1040) | Przewodnik wyboru (Seria MFP7E10-Nxxx) |
Numer części zamówieniowej
| Długość | Typ światłowodu (standard) | MFP7E10-N003 |
|---|---|---|
| 3 m | OM3 | MFP7E10-N030 |
| 5 m | OM3 | MFP7E10-N030 |
| 7 m | OM3 | MFP7E10-N030 |
| 10 m | OM3 | MFP7E10-N030 |
| 15 m | OM3 | MFP7E10-N030 |
| 20 m | OM3 | MFP7E10-N030 |
| 25 m | OM3 | MFP7E10-N030 |
| 30 m | OM3 (OM4 opcjonalnie) | MFP7E10-N035 |
| 35 m | OM4 | Uwaga: Dla długości powyżej 30m wymagane jest włókno OM4, aby zagwarantować zasięg 50m. MFP7E10-N010 jest domyślnie dostarczany z włóknem OM3, które obsługuje natywne 800G do 30 metrów, wliczając panele krosowe. |
| 40 m | OM4 | Uwaga: Dla długości powyżej 30m wymagane jest włókno OM4, aby zagwarantować zasięg 50m. MFP7E10-N010 jest domyślnie dostarczany z włóknem OM3, które obsługuje natywne 800G do 30 metrów, wliczając panele krosowe. |
| 50 m | OM4 | Uwaga: Dla długości powyżej 30m wymagane jest włókno OM4, aby zagwarantować zasięg 50m. MFP7E10-N010 jest domyślnie dostarczany z włóknem OM3, które obsługuje natywne 800G do 30 metrów, wliczając panele krosowe. |
Dlaczego wybrać Starsurge dla kabli optycznych NVIDIA?
100% kompatybilność i testowanie:
- Każdy kabel MFP7E10 jest weryfikowany z nadajnikami-odbiornikami NVIDIA przed wysyłką.Dostępność i szybki czas realizacji:
- Popularne długości (3m, 5m, 10m, 20m, 30m, 50m) dostępne w magazynach regionalnych.Wsparcie techniczne:
- Weryfikacja kompatybilności przed sprzedażą i rozwiązywanie problemów po sprzedaży.Ceny hurtowe i etykietowanie:
- Dostępne niestandardowe serializacje / tagi zasobów dla dużych projektów.Wysyłka globalna:
- Opcje DDP/FedEx/UPS do USA, UE, APAC i Bliskiego Wschodu.Serwis i wsparcie
Hong Kong Starsurge Group oferuje 1-roczną gwarancję na wady produkcyjne oraz 24-godzinną reakcję inżynierską. Zapewniamy wskazówki dotyczące czyszczenia i inspekcji w celu utrzymania optymalnego tłumienia wtrąceniowego. W przypadku wdrożeń powyżej 30m lub niestandardowych kabli hybrydowych (MPO do duplex), prosimy o kontakt z naszym zespołem ds. rozwiązań.
Często zadawane pytania
P1: Czy MFP7E10-N010 może być używany do połączeń 800G dłuższych niż 30 metrów?
P2: Czy polaryzacja kabla jest odpowiednia dla przełączników NVIDIA Quantum-2?
P3: Jaka jest różnica między MFP7E10 a MFP7E20?
P4: Czy polecacie zestaw do czyszczenia?
P5: Czy długość 10m jest gwarantowana dla 400G i 800G?
Środki ostrożności przy obsłudze
Nie usuwaj osłon przeciwpyłowych
- aż do momentu instalacji. Zanieczyszczenie jest główną przyczyną degradacji połączenia.Zawsze czyść zarówno złącze kabla, jak i gniazdo optyczne nadajnika-odbiornika za pomocą czyścika specyficznego dla MPO-APC.
- Nie zginaj kabla o promieniu mniejszym niż 30 mm, zwłaszcza w pobliżu złączy.
- Nigdy nie mieszaj MPO-APC (zielony/skośny) z MPO-UPC (niebieski/płaski) — spowoduje to fizyczne uszkodzenie.
- Przestrzegaj standardowych środków ostrożności ESD podczas obsługi nadajników-odbiorników plug-in, chociaż sam kabel jest pasywny.
