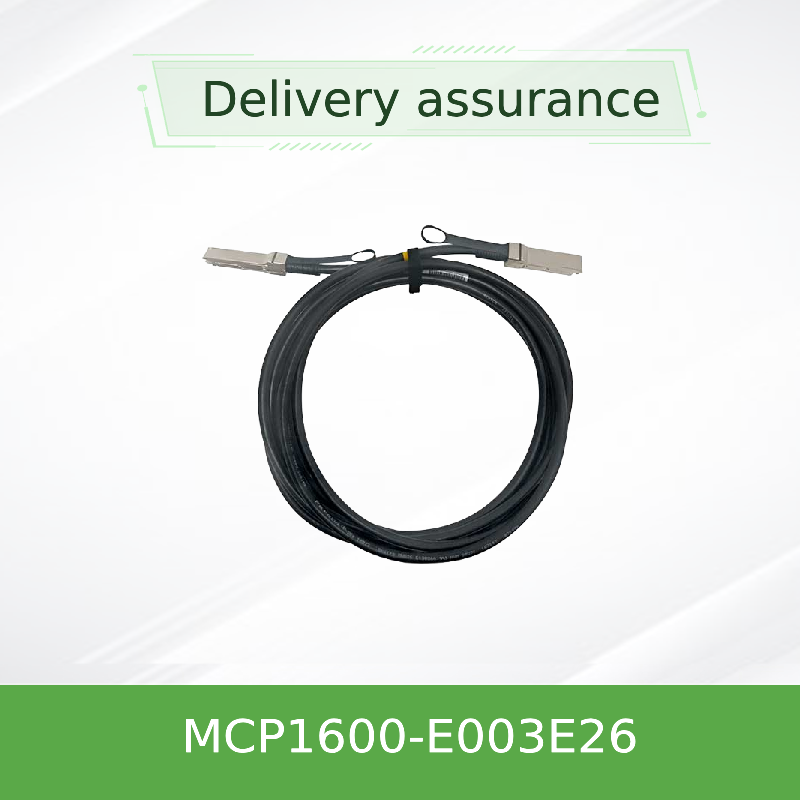

Mellanox MCP1600-E003E26 100Gb/s QSFP28 Pasywny miedziany kabel DAC 3m, 26 AWG, EDR InfiniBand, LSZH
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCP1600-E003E26 |
| Dokument: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Typ: | MELLANOX AOC KABEL | Długość kabla: | 3 metry |
| Nazwa: | Kabel Mellanox DAC MCP1600-E003E26 IB EDR 100Gb/s 4x 25G-NRZ QSFP28 LSZH 3m 26AWG Kabel sieciowy Inf | Słowo kluczowe: | Kabel DAC Mellanox |
| Podkreślić: | Kabel Mellanox QSFP28 DAC 100 Gb/s,pasywny kabel miedziany 3 m EDR InfiniBand,kabel LSZH Mellanox 26 AWG |
||
opis produktu
Mellanox MCP1600-E003E26 100Gb/s QSFP28 pasywny miedziany kabel DAC
Wysokiej wydajności połączenie EDR InfiniBand dla połączeń o krótkim zasięgu w centrach danych.
Przegląd produktu
W sprawieMellanox MCP1600-E003E26jest kablem miedzianym QSFP28 o prędkości 100 Gb/s (DAC) przeznaczonym do zastosowań InfiniBand EDR i 100G Ethernet. Zintegrowane są w nim cztery pary miedziane o prędkości 25 Gb/s na pas.zapewniając łączną przepustowość 100 Gb/s na 3-metrowym połączeniuRozwiązanie pasywne w postaci miedzi oferuje opłacalną, energooszczędną alternatywę dla światłowodu dla połączeń międzyprzewodnikowych o krótkiej odległości w systemach rozmieszczanych na szczycie racków i przylegających do nich rachów.
Każdy port QSFP28 zawiera EEPROM, który przechowuje dane identyfikacyjne i konfiguracyjne produktu, odczytywane przez system hosta za pośrednictwem interfejsu zarządzania I2C (zgodnego z SFF-8636).Kabel jest wykonany zLSZH (Low Smoke Zero Halogen)Zapewniają one bezpieczeństwo i bezpieczeństwo użytkownika.
Kluczowe cechy i technologia
- 100Gb/s łączna prędkość transmisji danych- 4 pasy x 25Gb/s NRZ
- Projekt z miedzi pasywnej- zerowe zużycie energii aktywnej (maksymalnie 0,1 W)
- Włącza się go na gorąco- Wzorzec zgodny z SFF-8665
- 3.3V pojedynczy zasilacz- zakres napięć od 3,135 V do 3,465 V
- Wyższa integralność sygnału- impedancja charakterystyczna 100Ω ± 10%
- Niski czas opóźnienia- opóźnienie rozprzestrzeniania 4,5 ns/m (informacyjne)
- Robustny kabel- 26 AWG, średnica 9,4 mm, promień zakrętu: 47 mm (jednorazowy) / 94 mm (powtórny)
- Zarządzanie I2C- zgodne z SFF-8636, cyfrowa diagnostyka
- Temperatura pracy0°C do 70°C (w przypadku)
- Temperatura przechowywania-40°C do 85°C
- RoHS / REACH zgodne- PCB wolne od halogenów, LF/HF
- Poziom błędu bitów< 1E-15 (z systemami Mellanox)
- Tolerancja długości±50 mm (w przypadku wariantu 3m)
- Czarna kurtka LSZH- niski poziom dymu, zero halogenów
Typowe rozmieszczenia
- Tkaniny InfiniBand EDR- architektury leśnej w klastrach HPC
- Połączenia 100G Ethernet TOR- przełączanie serwera i przełączanie serwera
- Centrum danych na szczycie półki (ToR)kablówki w półkach (do 3 m)
- Systemy magazynowania- NVMe-over-Fabrics, całkowicie flash
- Wysokiej wydajności obliczeń- Graficzne klastry, pods szkoleniowe AI
Zgodność
MCP1600-E003E26 jest w pełni kompatybilny z Mellanox / NVIDIA ConnectX-4, ConnectX-5, ConnectX-6 adapterów, przełączników spektralnych i kwantowych,oraz porty QSFP28 na przełącznikach zewnętrznych, które spełniają specyfikacje SFF-8665 i SFF-8636,Interoperacyjność została zweryfikowana z głównymi dostawcami przełączników (Cisco, Arista, Juniper) w trybie 100G-SR4/CR4.
Potwierdzone platformy:Mellanox SB7800, SN2700, CS7500; NVIDIA BlueField-2 DPU; ogólne porty QSFP28 100G.
Specyfikacje
| Parametry | Min. | Typowe | Maksymalnie | Jednostka |
|---|---|---|---|---|
| napięcie zasilania (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Zużycie energii | - Tak. | 0.1 | 0.1 | W |
| Temperatura obudowy operacyjnej | 0 | - Tak. | 70 | °C |
| Temperatura przechowywania | -40 | - Tak. | 85 | °C |
| Względna wilgotność operacyjna | 5 | - Tak. | 85 | % |
| Impedancja charakterystyczna | 90 | 100 | 110 | Ω |
| Opóźnienie rozprzestrzeniania się (informacyjne) | - Tak. | 4.5 | - Tak. | ns/m |
| Prędkość danych na pas | - Tak. | 25 | - Tak. | Gb/s |
| Wskaźnik danych zagregowanych | - Tak. | 100 | - Tak. | Gb/s |
Specyfikacje fizyczne
| Rozmiar kablowy (AWG) | 26 AWG |
| Długość | 3 m (tolerancja ±50 mm) |
| Średnica zewnętrzna | 90,4 ± 0,4 mm |
| Minimalny promień zakrętu (jednorazowy) | 47 mm |
| Minimalny promień zakrętu (powtórny) | 94 mm |
| Materiał do kurtki | LSZH (Low Smoke Zero Halogen) |
| Rodzaj złącza | Wymagania dotyczące: |
Przewodnik do wyboru
| Numer części | Długość | AWG | Opis |
|---|---|---|---|
| MCP1600-E00AE30 | 00,5 m | 30 | Czarny, 30 AWG, LSZH |
| MCP1600-E001E30 | 1 m | 30 | Czarny, 30 AWG, LSZH |
| MCP1600-E01AE30 | 10,5 m | 30 | Czarny, 30 AWG, LSZH |
| MCP1600-E002E30 | 2 m | 30 | Czarny, 30 AWG, LSZH |
| MCP1600-E02AE26 | 20,5 m | 26 | Czarny, 26 AWG, LSZH |
| MCP1600-E003E26 | 3 m | 26 | Czarny, 26 AWG, LSZH (ten produkt) |
| MCP1600-E004E26 | 4 m | 26 | Czarny, 26 AWG, LSZH |
| MCP1600-E005E26 | 5m | 26 | Czarny, 26 AWG, LSZH |
Wszystkie kable są 100Gb/s QSFP28, pasywna miedź, EDR InfiniBand. Długość tolerancji ±25mm (0,5~1.5m) / ±50mm (≥2m).
Zalety
- Efektywność kosztowa- miedź pasywna eliminuje koszty nadajników optycznych
- Bardzo niska moc- maksymalnie 0,1 W w stosunku do 2-3 W w przypadku kabli aktywnych
- Niezawodne- rygorystycznie przetestowane pod kątem wydajności
- Elastyczne rozmieszczenie- podłączalny na gorąco, odporny na gięcie
- Bezpieczne dla środowiska- Płaszcz LSZH, zgodny z RoHS
- Kompatybilny z przeszłością- działa z 40Gb/s QSFP+ z odpowiednim adapterem
Usługi i wsparcie
- 1-letnia ograniczona gwarancja sprzętu- obejmuje naprawę lub wymianę (Mellanox)
- Światowa dostawa- Hong Kong Starsurge oferuje przesyłki na całym świecie
- Wsparcie techniczne- pomoc techniczna przed sprzedażą i po sprzedaży
- Długość na zamówienie- sprzedaż kontaktowa dla długości niestandardowych (może zastosowanie MOQ)
- RFQ i ceny hurtowe- ceny dostosowane do zamówień wielkościowych
Częste pytania
Jaka jest maksymalna prędkość transmisji danych MCP1600-E003E26?
Obsługuje łączność 100Gb/s (4 pasy x 25Gb/s) dla InfiniBand EDR i 100G Ethernet.
Czy ten kabel jest aktywny czy bierny?
Pasywna miedź - bez zasilania zewnętrznego, maksymalne zużycie energii 0,1 W.
Jaki jest zakres temperatury roboczej?
Temperatura obudowy od 0 do 70°C; przechowywanie od -40 do 85°C.
Czy jest kompatybilny z przełącznikami innych niż Mellanox?
Tak, działa z standardowymi portami QSFP28, które są zgodne ze standardami SFF-8665 i SFF-8636.
Co oznacza przyrostek "E26"?
E26 oznacza szerokość prądu 26 AWG i długość 3 m (patrz przewodnik wyboru).
Środki ostrożności
- Nie przekraczać minimalnego promienia zakrętu (47 mm pojedynczego zakrętu, 94 mm powtarzającego się), aby uniknąć pogorszenia wydajności.
- Zapewnienie właściwej obsługi ESD podczas instalacji.
- Stosować wyłącznie z urządzeniami obsługującymi 3,3V Vcc i spełniającymi wymogi QSFP28 MSA.
- W przypadku długości > 3 m należy wziąć pod uwagę aktywny przyrząd optyczny lub przyrząd 26 AWG; dłuższa pasywna miedź może wymagać kondycjonowania sygnału.
Wprowadzenie do firmy
Hong Kong Starsurge Group Co., Limitedjest dostawcą sprzętu sieciowego, usług informatycznych i rozwiązań integracyjnych.punkty dostępu bezprzewodowegoStarsurge wspiera branże takie jak rząd, opieka zdrowotna, produkcja, edukacja, finanse,i przedsiębiorstwaOferujemy również rozwiązania IoT, systemy zarządzania siecią, opracowywanie niestandardowego oprogramowania, wsparcie wielojęzyczne i globalną dostawę.usługa reagowania, oraz rozwiązania dostosowane do potrzeb, które pomagają klientom w budowaniu efektywnej, skalowalnej i niezawodnej infrastruktury sieciowej.
Kluczowe fakty
✔ 100Gb/s EDR
✔ 3 m długości
✔ 26 AWG
✔ kurtka LSZH
✔ RoHS/REACH
✔ Włączane na gorąco
✔ moc 0,1 W
Matryca zgodności
| Sprzedawca | Seria produktów |
|---|---|
| Mellanox / NVIDIA | ConnectX-4/5/6, widmo, kwantowy |
| Cisco. | Nexus 9000 (porty QSFP28) |
| Arista | 7060, serii 7280, 7500 |
| Jęzarz | QFX5000, PTX1000 |
| Główne | Właściwe urządzenia obsługujące |
Lista kontrolna nabywcy
- Potwierdź wymaganą długość (3m) i rozmiar (26 AWG)
- Wykryj przełącznik/ NIC obsługuje QSFP28 100G
- ¢ Sprawdź, czy w stojaku znajdują się ograniczenia dotyczące promienia zakrętu
- ¢ Przegląd warunków gwarancji i wsparcia technicznego
- W razie potrzeby żądać ustalenia cen objętościowych
