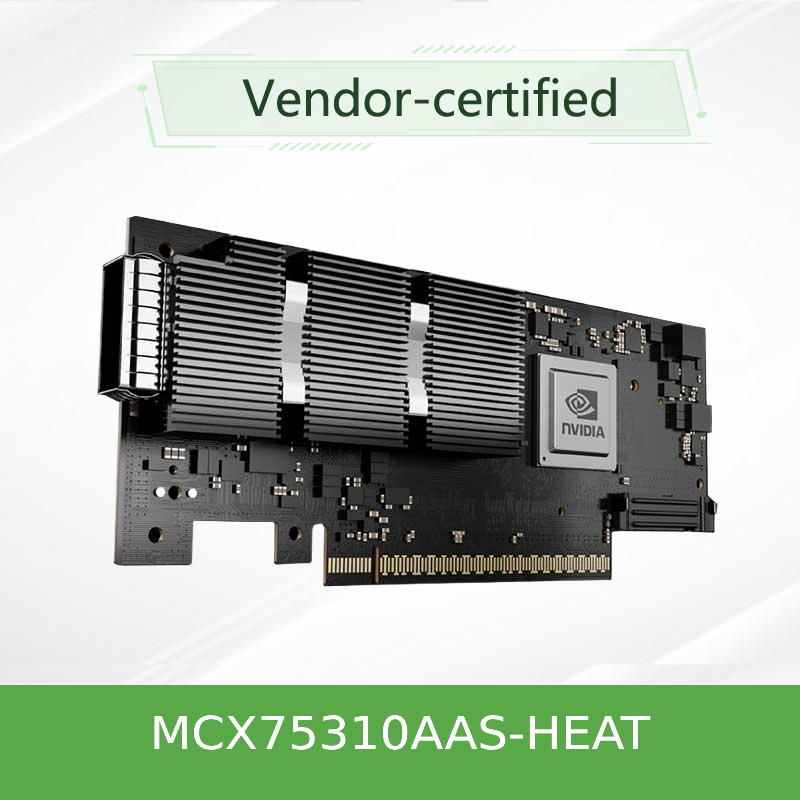

Adapter InfiniBand NVIDIA MCX75310AAS-HEAT ConnectX-7 200 Gb/s PCIe 5.0 x16 OSFP
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCX75310AAS-Heat (900-9x766-003n-ST0) |
| Dokument: | Connectx-7 infiniband.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MCX75310AAS-Heat (900-9x766-003n-ST0) | Porty: | Pojedynczy port |
|---|---|---|---|
| Technologia: | Infiniband | Typ interfejsu: | OSFP56 |
| Specyfikacja: | 16,7 cm x 6,9 cm | Pochodzenie: | Indie / Izrael / Chiny |
| szybkość transmisji: | 200 Gbe | Interfejs hosta: | Gen3 X16 |
| Podkreślić: | Adapter NVIDIA ConnectX-7 InfiniBand,Karta sieciowa 200 Gb/s PCIe 5.0,Adapter InfiniBand OSFP z gwarancją |
||
opis produktu
Karta sieciowa InfiniBand NVIDIA MCX75310AAS-HEAT ConnectX-7 200 Gb/s
Karta sieciowa InfiniBand MCX75310AAS-HEAT 200 Gb/s
NDR200 · Pojedynczy port OSFP · PCIe 5.0 x16 · Niezwykle niskie opóźnienia dla HPC i AI
Model: MCX75310AAS-HEAT
200 Gb/s NDR200 InfiniBand
1 * OSFP łączność jednoportowa
PCIe 5.0 x16 do 32 linii
RDMA i RoCE sprzętowe odciążenie (offload)
GPUDirect RDMA i pamięć masowa
Przegląd produktu
NVIDIA MCX75310AAS-HEAT to wysokowydajna karta HCA (Host Channel Adapter) InfiniBand ConnectX-7, zapewniająca łączność NDR200 o przepustowości 200 Gb/s przez pojedynczy port OSFP. Zaprojektowana z myślą o najbardziej wymagających środowiskach HPC, sztucznej inteligencji (AI) i korporacyjnych centrach danych, ta karta PCIe 5.0 x16 łączy w sobie bardzo niskie opóźnienia, ekstremalną przepustowość oraz innowacyjne silniki przetwarzania w sieci (in-network computing) w celu przyspieszenia nowoczesnych obciążeń. Dzięki obsłudze RDMA, RoCE, GPUDirect i zaawansowanym funkcjom sprzętowego odciążania zabezpieczeń, MCX75310AAS-HEAT jest idealnym wyborem do budowy skalowalnych, bezstratnych struktur InfiniBand.
Kluczowe cechy
- NDR200 InfiniBand: Jednoportowy interfejs OSFP 200 Gb/s z obsługą prędkości HDR, EDR i FDR zapewniający kompatybilność wsteczną.
- Interfejs hosta PCIe 5.0 x16: Do 32 linii z obsługą PCIe 5.0, zapewniający maksymalną przepustowość i niskie opóźnienia dla systemu hosta.
- Akceleracja RDMA i RoCE: Sprzętowe odciążenie RDMA i RoCE (RDMA over Converged Ethernet) dla efektywnego transferu danych bez obciążania procesora (zero CPU overhead).
- GPUDirect RDMA i pamięć masowa: Bezpośrednia komunikacja GPU-do-GPU oraz GPUDirect Storage w celu przyspieszenia przepływów pracy AI/ML i analityki danych.
- Przetwarzanie w sieci (In-Network Computing): Obsługa protokołu SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) oraz odciążania operacji zbiorczych.
- Zaawansowane odciążenia zabezpieczeń: Wbudowane (inline) sprzętowe szyfrowanie/deszyfrowanie dla IPsec, MACsec i TLS z kluczami AES-GCM 128/256-bit.
- Wirtualizacja i SDN: SR-IOV, akceleracja VirtIO, obsługa sieci nakładkowych (VXLAN, GENEVE, NVGRE) oraz programowalny, elastyczny parser.
- Precyzyjna synchronizacja czasu: IEEE 1588v2 PTP z dokładnością do 12 ns, SyncE oraz konfigurowalne wejście/wyjście PPS dla aplikacji wrażliwych na czas.
Technologia
Architektura ConnectX-7
Model MCX75310AAS-HEAT bazuje na układzie ASIC NVIDIA ConnectX-7, który integruje zaawansowaną technologię SerDes obsługującą sygnalizację NRZ i PAM4. Zapewnia przepustowość InfiniBand 200 Gb/s przez pojedynczy port OSFP, ze sprzętowym odciążeniem dla RDMA, RoCE, NVMe-oF oraz protokołów bezpieczeństwa. Silniki przetwarzania w sieci wbudowane w kartę umożliwiają akcelerację operacji zbiorczych SHARP oraz dopasowywanie tagów MPI, redukując narzut przesyłania wiadomości i poprawiając skalowalność aplikacji.
Sieci definiowane programowo (SDN)
Technologia NVIDIA ASAP² (Accelerated Switch and Packet Processing) odciąża akcelerację SDN i VNF, zapewniając wydajność z pełną prędkością łącza (line-rate) bez obciążania procesora. Karta obsługuje sieci nakładkowe (VXLAN, GENEVE, NVGRE), śledzenie połączeń oraz mirroring przepływów dla zaawansowanej telemetrii sieciowej.
Typowe wdrożenia
- Obliczenia wielkiej skali (HPC): Przyspieszenie aplikacji MPI i SHMEM/PGAS dzięki RDMA i odciążeniom obliczeń w sieci.
- Klastry AI i uczenia maszynowego: Wykorzystanie GPUDirect RDMA i GPUDirect Storage do wydajnego trenowania modeli na wielu węzłach.
- Hiperskalowalne centra danych: Budowa skalowalnych, bezstratnych struktur InfiniBand o niskich opóźnieniach i wysokiej przepustowości.
- Chmura korporacyjna i pamięć masowa: Wdrażanie rozwiązań pamięci masowej opartych na NVMe over Fabrics (NVMe-oF) i RDMA.
- Telekomunikacja i Edge: Wykorzystanie precyzyjnej synchronizacji czasu (PTP, SyncE) dla 5G i infrastruktury wrażliwej na opóźnienia czasowe.
Kompatybilność
| Komponent / Ekosystem | Kompatybilność |
|---|---|
| Prędkości InfiniBand | NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Prędkości Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (z RoCE) |
| Interfejs hosta | PCIe Gen5 x16 (do 32 linii), wstecznie kompatybilny z PCIe 4.0 |
| Systemy operacyjne | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Stosy oprogramowania | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Bezpieczeństwo | IPsec, MACsec, TLS, bezpieczny rozruch (secure boot), szyfrowanie pamięci flash, atestacja urządzenia |
Specyfikacja – MCX75310AAS-HEAT
| Kategoria | Szczegóły |
|---|---|
| Model produktu | MCX75310AAS-HEAT |
| Rodzina produktów | NVIDIA ConnectX-7 |
| Konfiguracja portów | 1 * OSFP (200 Gb/s NDR200 InfiniBand) |
| Interfejs hosta | PCIe 5.0 x16 (do 32 linii), wstecznie kompatybilny z PCIe 4.0 |
| Obsługiwane protokoły | InfiniBand (specyfikacja IBTA 1.5), Ethernet (RoCE) |
| Prędkości InfiniBand | NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Prędkości Ethernet | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Format karty (Form Factor) | PCIe HHHL, FHHL, OCP 3.0 |
| Technologie interfejsu | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Przetwarzanie w sieci (In-Network Computing) | SHARP, dopasowywanie tagów MPI, odciążanie operacji zbiorczych |
| Odciążenia zabezpieczeń | IPsec, MACsec, TLS (AES-GCM 128/256-bit), Secure Boot |
| Wirtualizacja | SR-IOV, VirtIO, sieci nakładkowe (VXLAN, GENEVE, NVGRE) |
| Precyzyjna synchronizacja czasu | IEEE 1588v2 (dokładność 12 ns), SyncE, wejście/wyjście PPS |
| Akceleracja pamięci masowej | NVMe-oF, NVMe/TCP, SRP, iSER, NFS over RDMA, SMB Direct |
| Interfejsy zarządzania | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Zdalny rozruch (Remote Boot) | Zdalny rozruch InfiniBand, iSCSI, UEFI, PXE |
| Warunki pracy | Standardowe środowisko centrum danych |
| Certyfikaty i normy | RoHS, CE, FCC, VCCI (patrz dokumentacja zgodności NVIDIA) |
| Dołączone akcesoria | Wysoki wspornik (tall bracket) |
* Dane techniczne oparto na publicznej dokumentacji NVIDIA i mogą ulec zmianie. Szczegóły należy potwierdzić u przedstawiciela handlowego.
Przewodnik wyboru
| SKU / Model | Opis | Prędkość portu | Liczba portów | Interfejs |
|---|---|---|---|---|
| MCX75310AAS-HEAT | Karta InfiniBand ConnectX-7 NDR200 | 200 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-NEAT | Karta InfiniBand ConnectX-7 NDR400 | 400 Gb/s | 1 * OSFP | PCIe 5.0 x16 |
| MCX75310AAS-HEA | Karta InfiniBand ConnectX-7 NDR200 (dwuportowa) | 200 Gb/s | 2 * OSFP | PCIe 5.0 x16 |
Zalety
- Bardzo niskie opóźnienia: Sprzętowo odciążane RDMA i obliczenia w sieci minimalizują narzut komunikacyjny.
- Wysoka przepustowość: PCIe 5.0 x16 i 200 Gb/s InfiniBand zapewniają ekstremalną przepustowość dla aplikacji intensywnie przetwarzających dane.
- Ochrona inwestycji: Obsługa wielu prędkości InfiniBand i Ethernet dla środowisk o zróżnicowanej szybkości.
- Zwiększone bezpieczeństwo: Odciążenia inline dla IPsec, MACsec i TLS zabezpieczają przesyłane dane bez wpływu na wydajność procesora.
- Kompleksowy ekosystem: Pełna kompatybilność z NVIDIA UFM, HPC-X, MLNX_OFED oraz głównymi dystrybucjami Linuksa.
Serwis i wsparcie
Hong Kong Starsurge Group Co., Limited zapewnia pełne wsparcie cyklu życia kart NVIDIA ConnectX-7:
- Doradztwo przedsprzedażowe: Dobór karty, kompatybilność z serwerami i projektowanie struktury sieciowej.
- Logistyka i dostawa: Globalna wysyłka ze śledzeniem przesyłki i odprawą celną.
- Wsparcie techniczne: Instalacja sterowników, aktualizacje oprogramowania układowego (firmware) i optymalizacja wydajności.
- Szkolenia: Praktyczne warsztaty z zakresu RDMA, RoCE i administracji UFM.
- Gwarancja: Standardowa roczna gwarancja na sprzęt (dostępne opcje przedłużenia).
Często zadawane pytania
Czym jest NDR200?
NDR200 to prędkość transmisji danych w standardzie InfiniBand wynosząca 200 Gb/s na port. Należy do generacji NVIDIA Quantum-2 i Quantum-3, oferując optymalny bilans prędkości i kosztów dla wdrożeń w architekturze leaf-spine.
Czy karta MCX75310AAS-HEAT jest kompatybilna z serwerami PCIe 4.0?
Tak. Karta posiada interfejs PCIe 5.0 x16 i jest wstecznie kompatybilna ze slotami PCIe 4.0, aczkolwiek przepustowość może zostać ograniczona do prędkości PCIe 4.0.
Czy tej karty można używać z przełącznikami Ethernet?
Karta obsługuje zarówno protokoły InfiniBand, jak i Ethernet. W trybie Ethernet obsługuje RoCE (RDMA over Converged Ethernet) do 200GbE.
Jaka jest różnica między MCX75310AAS-HEAT a MCX75310AAS-NEAT?
Wariant HEAT obsługuje NDR200 (200 Gb/s), natomiast wariant NEAT obsługuje NDR400 (400 Gb/s). Oba modele wykorzystują złącza OSFP i interfejsy PCIe 5.0 x16.
Czy karta obsługuje technologię GPUDirect?
Tak, obsługuje GPUDirect RDMA dla bezpośredniej komunikacji GPU-do-GPU oraz GPUDirect Storage dla przyspieszonego dostępu do danych z urządzeń pamięci masowej.
Środki ostrożności i bezpieczeństwo
- Ochrona przed ESD: Podczas obsługi karty należy stosować opaski uziemiające ESD, aby zapobiec uszkodzeniom wywołanym wyładowaniami elektrostatycznymi.
- Instalacja: Przed instalacją karty upewnij się, że serwer jest wyłączony i odłączony od zasilania sieciowego.
- Przepływ powietrza: Zapewnij odpowiedni przepływ powietrza wokół karty, aby uniknąć przegrzania. W razie potrzeby użyj dołączonego wysokiego wspornika.
- Aktualizacje oprogramowania układowego: Postępuj zgodnie z zalecanymi przez firmę NVIDIA procedurami aktualizacji firmware'u, aby uniknąć niestabilności systemu.
- Kompatybilność: Przed złożeniem zamówienia sprawdź kompatybilność z serwerem i dostępność wolnych gniazd PCIe.
O firmie Hong Kong Starsurge Group Co., Limited
Założona w 2008 roku firma Starsurge jest technologicznym dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów. Obsługujemy klientów z sektora publicznego, opieki zdrowotnej, przemysłu, edukacji, finansów oraz przedsiębiorstw na całym świecie. Dzięki doświadczonemu zespołowi handlowemu i technicznemu dostarczamy dopasowane rozwiązania sieciowe — od kart sieciowych i przełączników po IoT oraz dedykowane oprogramowanie — poparte wielojęzycznym wsparciem i globalną dostawą. Zorientowani na klienta, jakość i innowacje.
Macierz kompatybilności
| Produkt NVIDIA | Kompatybilny z MCX75310AAS-HEAT | Uwagi |
|---|---|---|
| Przełączniki NVIDIA Quantum-3 (Q3200-RA, Q3400-RA) | ✓ | Natywna obsługa XDR i NDR |
| Przełączniki NVIDIA Quantum-2 | ✓ | Obsługa NDR i HDR |
| Platformy NVIDIA DGX / HGX | ✓ | GPUDirect RDMA i Storage |
| NVIDIA UFM 3.5 | ✓ | Pełne zarządzanie strukturą sieci i telemetria |
| Serwery HPE | ✓ | Numer części HPE: P45642-B22 |
| Serwery innych producentów | ✓ | Wymagane standardowe gniazdo PCIe |
Lista kontrolna kupującego
- Gniazdo PCIe: Upewnij się, że dostępne jest gniazdo PCIe 5.0 x16 (lub PCIe 4.0 x16 dla kompatybilności wstecznej).
- Kabel/Transceiver: Kable OSFP-do-OSFP lub OSFP do innych złączy dla docelowego przełącznika/karty NIC.
- System operacyjny: Sprawdź obsługę docelowego systemu operacyjnego (Linux, Windows, VMware).
- Sterownik: Pobierz i zainstaluj najnowszy sterownik MLNX_OFED lub sterownik Windows ze strony NVIDIA.
- Zarządzanie strukturą sieci (Fabric): Zaplanuj wdrożenie Subnet Managera (SM) (scentralizowane lub rozproszone).
- Chłodzenie: Zapewnij odpowiedni przepływ powietrza w serwerze, aby skutecznie odprowadzać ciepło z karty.
