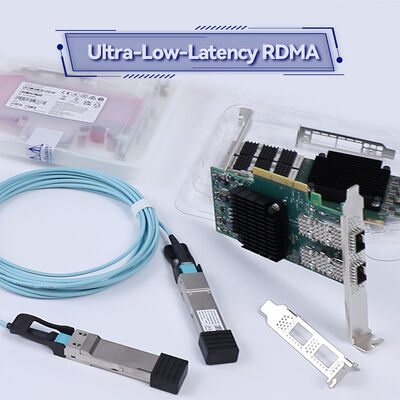

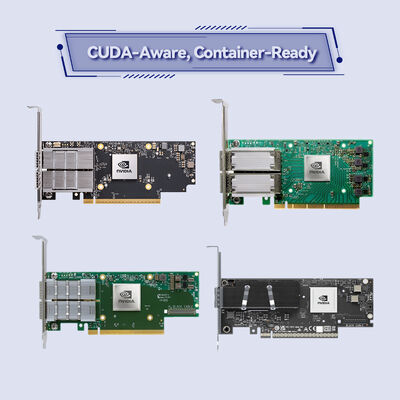

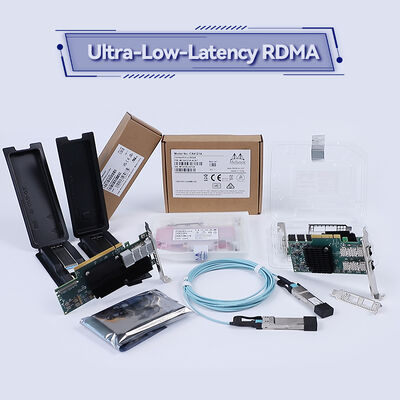

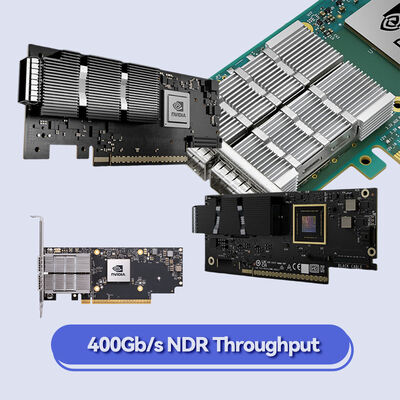

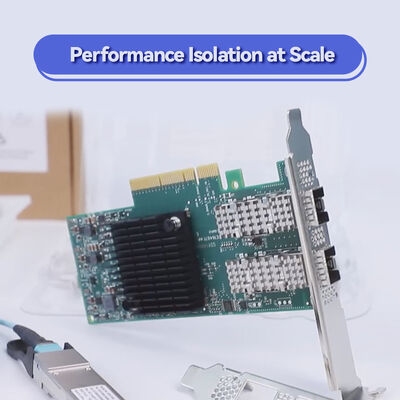

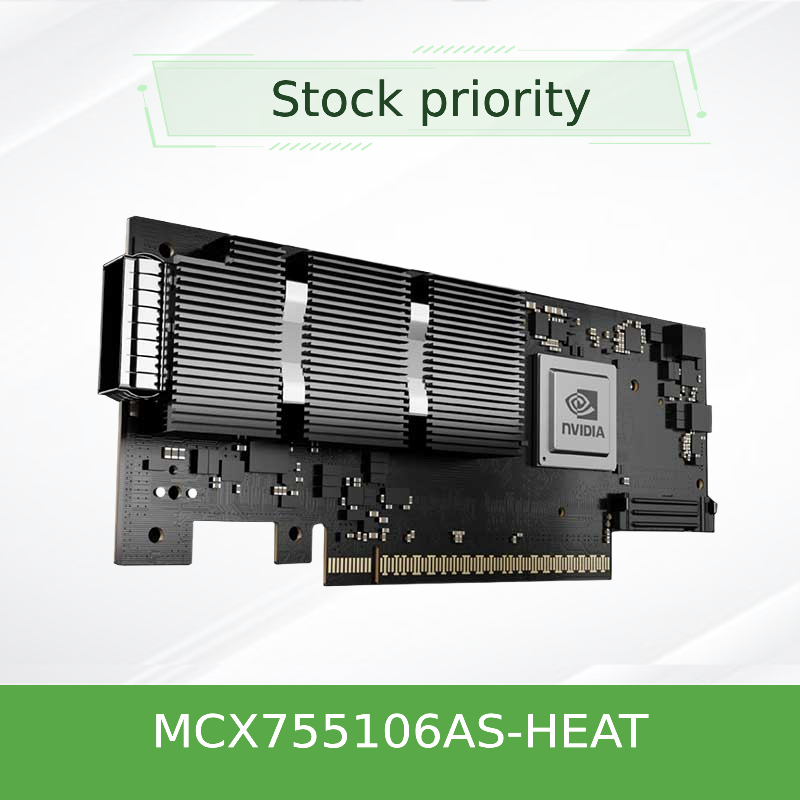

Dwuportowa karta InfiniBand NVIDIA ConnectX-7 MCX755106AS-HEAT 200G – 2× OSFP
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCX755106as-Heat (900-9x7ah-0078-DTZ) |
| Dokument: | Connectx-7 infiniband.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MCX755106as-Heat (900-9x7ah-0078-DTZ) | Porty: | 2-port |
|---|---|---|---|
| Technologia: | Infiniband | Typ interfejsu: | OSFP56 |
| Specyfikacja: | 16,7 cm x 6,9 cm | Pochodzenie: | Indie / Izrael / Chiny |
| szybkość transmisji: | 200 Gbe | Interfejs hosta: | Gen3 X16 |
| Podkreślić: | Karta InfiniBand Nvidia ConnectX-7,Dwuportowa karta sieciowa 200G,Karta InfiniBand OSFP z gwarancją |
||
opis produktu
Dwuportowa karta InfiniBand NVIDIA ConnectX-7 MCX755106AS-HEAT 200G
Adapter InfiniBand MCX755106AS-HEAT 200 Gb/s
NDR200 · Dwuportowy OSFP · PCIe 5.0 x16 · Bardzo niskie opóźnienia dla HPC i AI
NDR200 · Dwuportowy OSFP · PCIe 5.0 x16 · Bardzo niskie opóźnienia dla HPC i AI
Model:MCX755106AS-OGRZEWANIE
200 Gb/sNDR200 InfiniBand na port
2 * OSFPłączność dwuportowa
400 Gb/słączna przepustowość
PCIe 5.0x16do 32 pasów
GPUDirectRDMA i przechowywanie
Przegląd produktu
NVIDIA MCX755106AS-HEAT to wysokowydajny dwuportowy adapter kanału hosta ConnectX-7 InfiniBand (HCA) zapewniający łączność NDR200 200 Gb/s na port przez dwa interfejsy OSFP, zapewniając łączną przepustowość 400 Gb/s. Zaprojektowany dla najbardziej wymagających środowisk HPC, AI i korporacyjnych centrów danych, ten adapter PCIe 5.0 x16 łączy w sobie wyjątkowo niskie opóźnienia, ekstremalną przepustowość i innowacyjne wewnętrzne silniki obliczeniowe. Dzięki obsłudze RDMA, RoCE, GPUDirect RDMA i pamięci masowej oraz zaawansowanym odciążeniom zabezpieczeń, MCX755106AS-HEAT jest idealnym wyborem do tworzenia skalowalnych, bezstratnych struktur InfiniBand.
Kluczowe funkcje
- Dwuportowy NDR200 InfiniBand:Dwa porty OSFP 200 Gb/s z obsługą prędkości NDR200, HDR, EDR i FDR w celu zapewnienia kompatybilności wstecznej.
- Interfejs hosta PCIe 5.0 x16:Do 32 linii z obsługą PCIe 5.0, zapewniających maksymalną przepustowość i małe opóźnienia w systemie hosta.
- Przyspieszenie RDMA i RoCE:Sprzętowo odciążone RDMA i RoCE (RDMA przez konwergentny Ethernet) zapewniają wydajny przepływ danych przy zerowym obciążeniu procesora.
- GPUDirect RDMA i pamięć masowa:Bezpośrednia komunikacja GPU-to-GPU i GPUDirect Storage dla przyspieszonych przepływów pracy AI/ML i analizy danych.
- Przetwarzanie w sieci:Obsługa SHARP (Scalable Hierarchical Aggregation and Reduction Protocol) i odciążanie operacji zbiorowych.
- Zaawansowane odciążenia zabezpieczeń:Wbudowane sprzętowe szyfrowanie/deszyfrowanie dla IPsec, MACsec i TLS za pomocą 128/256-bitowych kluczy AES-GCM.
- Wirtualizacja i SDN:SR-IOV, akceleracja VirtIO, obsługa sieci nakładkowych (VXLAN, GENEVE, NVGRE) i programowalny elastyczny parser.
- Precyzyjny czas:IEEE 1588v2 PTP z dokładnością 12 ns, SyncE i konfigurowalnym wejściem/wyjściem PPS dla zastosowań, w których liczy się czas.
Technologia
Architektura ConnectX-7:MCX755106AS-HEAT jest zbudowany na układzie ASIC ConnectX-7 firmy NVIDIA, który integruje zaawansowaną technologię SerDes obsługującą sygnalizację NRZ i PAM4. Zapewnia przepustowość InfiniBand 200 Gb/s na port przez dwa interfejsy OSFP, z odciążeniem sprzętowym dla protokołów RDMA, RoCE, NVMe-oF i bezpieczeństwa. Wewnątrzsieciowe silniki obliczeniowe adaptera umożliwiają zbiorczą akcelerację firmy SHARP i dopasowywanie znaczników MPI, redukując obciążenie związane z przesyłaniem komunikatów i poprawiając skalowalność aplikacji.
Sieć definiowana programowo (SDN):Technologia NVIDIA ASAP (Accelerated Switch and Packet Processing) odciąża akcelerację SDN i VNF, zapewniając wydajność z szybkością łącza bez obciążania procesora. Adapter obsługuje sieci nakładkowe (VXLAN, GENEVE, NVGRE), śledzenie połączeń i dublowanie przepływu w celu zapewnienia zaawansowanej telemetrii sieci.
Typowe wdrożenia
- Klastry HPC o dużej gęstości:Łączność z dwoma portami umożliwia tworzenie topologii grubego drzewa przy zmniejszonym zużyciu portów przełącznika.
- Szkolenia dotyczące sztucznej inteligencji i uczenia maszynowego:Włącz GPUDirect RDMA, aby efektywnie trenować wielowęzłowe modele dużych języków.
- Hiperskalowe centra danych:Twórz skalowalne, bezstratne struktury InfiniBand o dużej gęstości portów i małych opóźnieniach.
- Chmura i pamięć masowa dla przedsiębiorstw:Wdrażaj rozwiązania pamięci masowej NVMe over Fabrics (NVMe-oF) i RDMA.
- Telekomunikacja i łączność brzegowa:Wykorzystaj precyzję taktowania (PTP, SyncE) dla sieci 5G i infrastruktury wrażliwej na czas.
Zgodność
| Komponent / Ekosystem | Zgodność |
|---|---|
| Prędkości InfiniBand | NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Prędkości Ethernetu | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE (z RoCE) |
| Interfejs hosta | PCIe Gen5 x16 (do 32 linii), wstecznie kompatybilny z PCIe 4.0 |
| Systemy operacyjne | Linux (RHEL, Ubuntu), Windows, VMware ESXi, Kubernetes |
| Stosy oprogramowania | MLNX_OFED, HPC-X, UFM, OpenMPI, MVAPICH, MPICH, NCCL, UCX, UCC |
| Bezpieczeństwo | IPsec, MACsec, TLS, bezpieczny rozruch, szyfrowanie flash, atestacja urządzenia |
Dane techniczne – MCX755106AS-HEAT
| Kategoria | Szczegół |
|---|---|
| Model produktu | MCX755106AS-OGRZEWANIE |
| Rodzina produktów | NVIDIA ConnectX-7 |
| Konfiguracja portu | 2 * OSFP (200 Gb/s NDR200 InfiniBand na port, łącznie 400 Gb/s) |
| Interfejs hosta | PCIe 5.0 x16 (do 32 linii), wstecznie kompatybilny z PCIe 4.0 |
| Obsługiwane protokoły | InfiniBand (IBTA Spec 1.5), Ethernet (RoCE) |
| Prędkości InfiniBand | NDR 200 Gb/s, HDR 200 Gb/s, EDR 100 Gb/s, FDR 56 Gb/s |
| Prędkości Ethernetu | 200GbE, 100GbE, 50GbE, 25GbE, 10GbE |
| Współczynnik kształtu | PCIe HHHL, FHHL |
| Technologie interfejsów | NRZ (10G, 25G), PAM4 (50G, 100G) |
| Przetwarzanie w sieci | SHARP, dopasowywanie tagów MPI, odciążanie operacji zbiorowych |
| Odciążenia zabezpieczeń | IPsec, MACsec, TLS (AES-GCM 128/256-bit), bezpieczny rozruch |
| Wirtualizacja | SR-IOV, VirtIO, sieci nakładkowe (VXLAN, GENEVE, NVGRE) |
| Precyzyjne wyczucie czasu | IEEE 1588v2 (dokładność 12 ns), SyncE, wejście/wyjście PPS |
| Przyspieszenie przechowywania | NVMe-oF, NVMe/TCP, SRP, iSER, NFS przez RDMA, SMB Direct |
| Interfejsy zarządzania | NC-SI, MCTP (SMBus, PCIe), PLDM, SPDM, SPI, JTAG |
| Zdalny rozruch | Zdalny rozruch InfiniBand, iSCSI, UEFI, PXE |
| Warunki pracy | Standardowe środowisko centrum danych |
| Regulacyjne | RoHS, CE, FCC, VCCI (patrz dokumentacja zgodności NVIDIA) |
| Dołączone akcesoria | Wysoki wspornik |
* Specyfikacje oparte są na publicznej dokumentacji firmy NVIDIA i mogą się różnić. Proszę potwierdzić szczegóły u swojego przedstawiciela handlowego.
Przewodnik wyboru
| SKU/model | Opis | Szybkość portu | Liczba portów | Interfejs |
|---|---|---|---|---|
| MCX755106AS-OGRZEWANIE | Adapter ConnectX-7 NDR200 InfiniBand (dwa porty) | 200 Gb/s na port | 2 * OSFP | PCIe 5.0x16 |
| MCX75310AAS-OGRZEWANIE | Adapter ConnectX-7 NDR200 InfiniBand (jednoportowy) | 200 Gb/s | 1 * OSFP | PCIe 5.0x16 |
| MCX75310AAS-NEAT | Adapter ConnectX-7 NDR400 InfiniBand (jednoportowy) | 400 Gb/s | 1 * OSFP | PCIe 5.0x16 |
| MCX755106AS-NEAT | Adapter ConnectX-7 NDR400 InfiniBand (dwa porty) | 400 Gb/s na port | 2 * OSFP | PCIe 5.0x16 |
Zalety
- Gęstość dwóch portów:Dwa porty 200 Gb/s w jednym gnieździe PCIe zmniejszają zajmowaną powierzchnię serwera i złożoność okablowania.
- Bardzo niskie opóźnienia:Odciążone sprzętowo RDMA i obliczenia w sieci minimalizują obciążenie komunikacyjne.
- Wysoka przepustowość:PCIe 5.0 x16 i łączna przepustowość 400 Gb/s zapewniają ekstremalną wydajność w zastosowaniach intensywnie przetwarzających dane.
- Ochrona inwestycji:Obsługuje wiele prędkości InfiniBand i Ethernet w środowiskach o różnej prędkości.
- Zwiększone bezpieczeństwo:Wbudowane protokoły IPsec, MACsec i TLS odciążają bezpieczne dane podczas przesyłania bez wpływu na procesor.
Serwis i wsparcie
Hong Kong Starsurge Group Co., Limited zapewnia pełne wsparcie cyklu życia dla adapterów NVIDIA ConnectX-7:
- Doradztwo przedsprzedażowe:Wybór adaptera, zgodność serwera i projekt struktury.
- Logistyka i dostawa:Wysyłka globalna ze śledzeniem i odprawą celną.
- Wsparcie techniczne:Instalacja sterowników, aktualizacje oprogramowania sprzętowego i dostrajanie wydajności.
- Szkolenie:Praktyczne warsztaty dla administracji RDMA, RoCE i UFM.
- Gwarancja:Standardowa roczna gwarancja na sprzęt (dostępne opcje rozszerzone).
Często zadawane pytania
Jaka jest łączna przepustowość MCX755106AS-HEAT?
Adapter zapewnia łączną przepustowość 400 Gb/s (2 * 200 Gb/s) na dwóch portach OSFP.
Czy MCX755106AS-HEAT jest kompatybilny z serwerami PCIe 4.0?
Tak. Adapter jest zgodny ze standardem PCIe 5.0 x16 i jest wstecznie kompatybilny z gniazdami PCIe 4.0, chociaż przepustowość może być ograniczona do prędkości PCIe 4.0.
Czy tego adaptera można używać z przełącznikami Ethernet?
Adapter obsługuje protokoły InfiniBand i Ethernet. Podczas pracy w trybie Ethernet obsługuje RoCE (RDMA over Converged Ethernet) do 200 GbE na port.
Jaka jest różnica między MCX755106AS-HEAT i MCX75310AAS-HEAT?
Model MCX755106AS-HEAT ma dwa porty OSFP (dwuportowy), natomiast model MCX75310AAS-HEAT ma jeden port OSFP (pojedynczy port). Obydwa obsługują prędkości NDR200.
Czy adapter obsługuje GPUDirect?
Tak, obsługuje GPUDirect RDMA do bezpośredniej komunikacji GPU-to-GPU oraz GPUDirect Storage do przyspieszonego dostępu do danych z urządzeń pamięci masowej.
Środki ostrożności i bezpieczeństwo
- Ochrona ESD:Podczas obsługi zasilacza należy używać opasek uziemiających ESD, aby zapobiec uszkodzeniom spowodowanym wyładowaniami elektrostatycznymi.
- Instalacja:Przed zainstalowaniem adaptera upewnij się, że serwer jest wyłączony i odłączony od zasilania sieciowego.
- Przepływ powietrza:Zapewnij odpowiedni przepływ powietrza wokół adaptera, aby zapobiec przegrzaniu. W razie potrzeby użyj dołączonego wysokiego wspornika.
- Aktualizacje oprogramowania:Postępuj zgodnie z zalecanymi procedurami firmy NVIDIA dotyczącymi aktualizacji oprogramowania sprzętowego, aby uniknąć niestabilności systemu.
- Zgodność:Przed złożeniem zamówienia sprawdź kompatybilność serwera i dostępność gniazda PCIe.
Hongkong Starsurge Group Co., Limited
Założona w 2008 roku firma Starsurge jest opartym na technologii dostawcą sprzętu sieciowego, usług IT i rozwiązań do integracji systemów. Obsługujemy klientów z sektora rządowego, opieki zdrowotnej, produkcyjnej, edukacyjnej, finansowej i korporacyjnej na całym świecie. Dzięki doświadczonemu zespołowi sprzedaży i technicznemu dostarczamy dostosowane do indywidualnych potrzeb rozwiązania sieciowe — od adapterów i przełączników po IoT i niestandardowe oprogramowanie — wspierane przez wielojęzyczne wsparcie i globalną dostawę. Koncentrując się na kliencie, na jakości i na innowacjach.
Matryca kompatybilności
| Produkt NVIDIA | Kompatybilny z MCX755106AS-HEAT | Notatki |
|---|---|---|
| Przełączniki NVIDIA Quantum-3 (Q3200-RA, Q3400-RA) | ✓ | Natywna obsługa XDR i NDR |
| Przełączniki NVIDIA Quantum-2 | ✓ | Obsługa NDR i HDR |
| Platformy NVIDIA DGX/HGX | ✓ | GPUDirect RDMA i pamięć masowa |
| NVIDIA UFM 3.5 | ✓ | Pełne zarządzanie siecią i telemetria |
| Serwery HPE | ✓ | Wymagane standardowe gniazdo PCIe |
| Serwery stron trzecich | ✓ | Wymagane standardowe gniazdo PCIe |
Lista kontrolna kupującego
- Gniazdo PCIe:Upewnij się, że jest dostępne gniazdo PCIe 5.0 x16 (lub PCIe 4.0 x16 w celu zapewnienia kompatybilności wstecznej).
- Kable/Transceivery:Dwa kable łączące OSFP-do-OSFP lub OSFP-do innych dla docelowych przełączników/kart sieciowych.
- System operacyjny:Sprawdź obsługę docelowego systemu operacyjnego (Linux, Windows, VMware).
- Kierowca:Pobierz i zainstaluj najnowszy sterownik MLNX_OFED lub Windows firmy NVIDIA.
- Zarządzanie tkaniną:Zaplanuj wdrożenie Subnet Managera (SM) (scentralizowane lub rozproszone).
- Chłodzenie:Zapewnij odpowiedni przepływ powietrza w serwerze, aby rozproszyć ciepło z adaptera.
