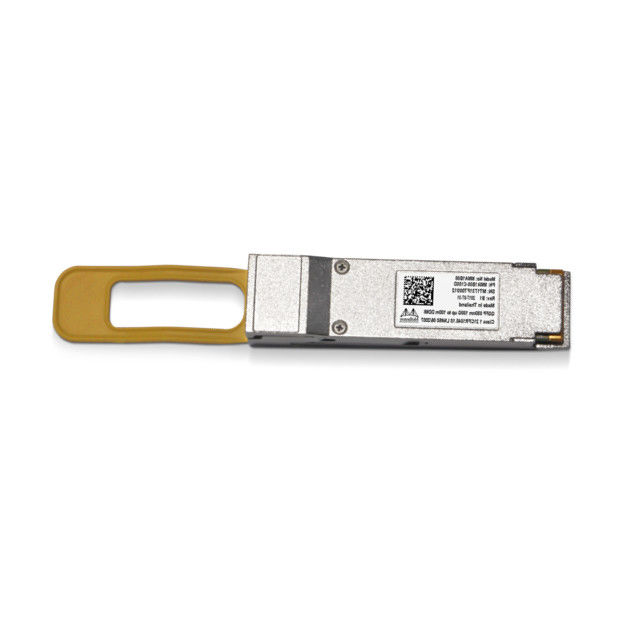

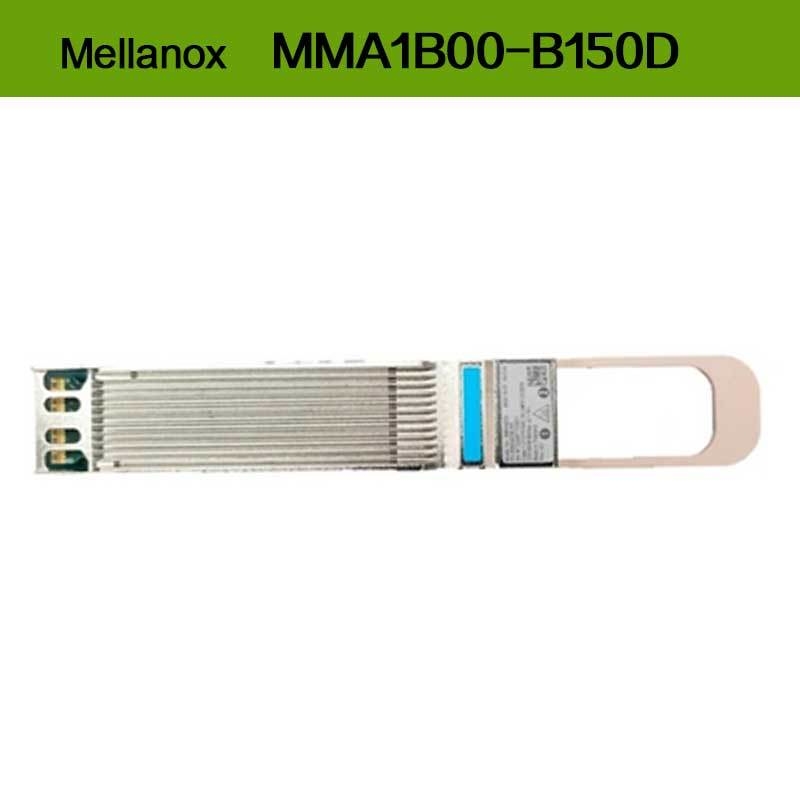

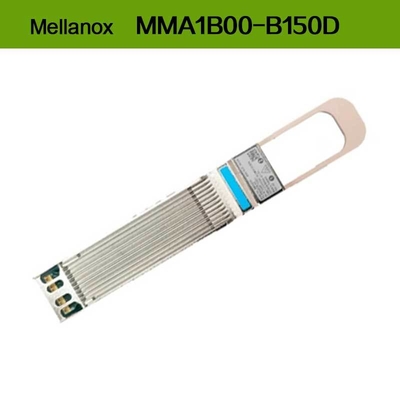

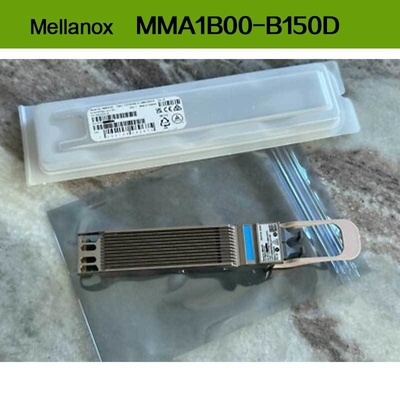

MMA1B00-B150D 40GbE QSFP+ SR4 nadajnik optyczny

1. Przegląd produktu

Mellanox® MMA1B00-B150D to wysokiej wydajności, QSFP + czynnik kształtu, moduł nadajnika optycznego zaprojektowany do 40 aplikacji Gigabit Ethernet.Ten 4-kanałowy moduł VCSEL zapewnia niezawodną transmisję danych w 4x10.3125 Gb/s na kanał przez równoległe światło wielozadaniowe (MMF), osiągając zasięg do 150 metrów na światło OM4.oferuje doskonałą mieszankę dużej przepustowości, niskie zużycie energii i solidne możliwości diagnostyczne, dzięki czemu jest lepszy od prostegokable pasywneRozwiązanie.

2. Kluczowe cechy

• Prędkość transmisji danych: 40 GbE (4x10,3125 Gb/s)
• Zakres: do 150 m na MMF OM4, 100 m na MMF OM3
• Niska rozpraszanie mocy: typowe 1,3 W
• Warto podłączalny QSFP+
• Interfejs cyfrowego monitorowania diagnostycznego (DDM/DOM)
• Klasy 1 Produkty laserowe zgodne (IEC 60825-1, FDA)
• Zgodność z RoHS
• BER lepsze niż 10^-15

3Podstawowa technologia i normy

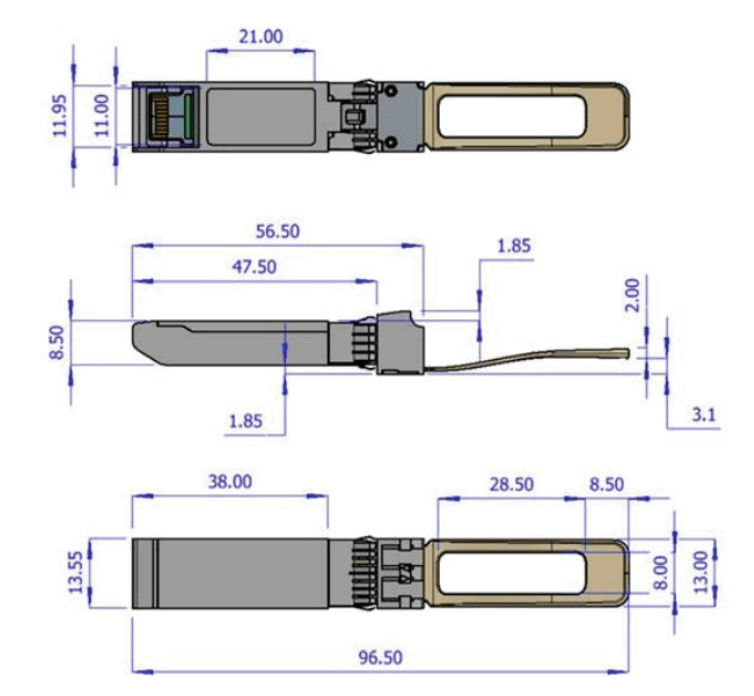

Ten nadajnik wykorzystuje zaawansowaną technologię VCSEL 850nm (Vertical Cavity Surface Emitting Laser) i jest w pełni zgodny z normami IEEE 802.3ba 40GBASE-SR4.Odpowiada specyfikacjom SFF-8436 i SFF-8636 dotyczącym mechanicznego współczynnika kształtu, interfejsu zarządzania i diagnostyki cyfrowej, zapewniając szeroką interoperacyjność z zgodnymi portami przełącznika QSFP+.Kabel światłowodowyskładnik jest przeznaczony do szybkich sieci centrów danych.

4Zasada działania

Interfejs elektryczny otrzymuje cztery pasma danych o prędkości 10,3125 Gb/s z przełącznika hosta.konwersja sygnałów elektrycznych na sygnały optyczneSygnały te są przesyłane przez łącznik MPO do równoległego wielo-modowegoKabel światłowodowyNa końcu odbioru nadajnik dopasowujący wykorzystuje fotodiody do konwersji przychodzących sygnałów optycznych z powrotem na strumienie danych elektrycznych dla systemu hosta.Zintegrowane obwody zapewniają programowalne wyrównanie wejścia i nacisk wyjścia w celu zapewnienia integralności sygnału.

5. Scenariusze zastosowań

• Połączenia 40GbE w centrach danych
• Połączenia agregacyjne o dużej gęstości
• Podłączenie serwerów z interfejsami 40GbE do przełączników top-of-rack
• łączność sieci obszarów magazynowania (SAN) i magazynowania podłączonego do sieci (NAS)
• Klastry obliczeniowe o wysokiej wydajności (HPC)

6Specyfikacje

7Zalety i punkty sprzedaży

• Rozszerzony zasięg:Wspiera dłuższe odległości (150 m) niż wiele porównywalnych modułów SR4, zapewniając większą elastyczność wdrażania w porównaniu zkable pasywnelub DAC.
• Wydajność energetyczna:Niskie typowe zużycie mocy 1,3 W zmniejsza koszty eksploatacji i obciążenie termiczne.
• Proaktywny monitoring:Kompleksowy DDM umożliwia monitorowanie w czasie rzeczywistym temperatury, napięcia, mocy TX / RX i prądu strumieniowego, umożliwiając przewidywalną konserwację.
• Udowodniona wiarygodność:rygorystyczne testy Mellanox zapewniają wysoką wydajność i trwałość, minimalizując czas przestoju sieci.

8Usługi i wsparcie

Ten nadajnik jest objęty jednoroczną gwarancją.Wspieramy go naszym rozległym magazynem o wartości 10 milionów dolarów dla szybkiej dostawy i dedykowanym zespołem technicznym zapewniającym 24/7 konsultacje, aby pomóc w integracji i rozwiązywaniu problemówJesteśmy zaufanym dostawcą prawdziwego Mellanoxu.Kabel światłowodowyrozwiązania.

9Często zadawane pytania

P: Jaki rodzaj kabla światłowodowego jest wymagany do tego nadajnika?
Odpowiedź: Wymaga równoległego kablu MMF z łącznikami MPO/MTP®, w szczególności klasy OM3 lub OM4 dla reklamowanego zasięgu.kable pasywnesamodzielnie, ale jest używany z jednym.

P: Czy ten moduł jest kompatybilny z moim przełącznikiem marki X?
Odpowiedź: Chociaż jest on zaprojektowany zgodnie ze standardem SFF-8436 dla wielu dostawców, zgodność powinna być zweryfikowana z matrycą kompatybilności producenta przełącznika.

P: Czy obsługuje cyfrowe monitorowanie diagnostyczne (DDM)?
O: Tak, zapewnia pełną funkcjonalność DDM do monitorowania napięcia, temperatury, mocy optycznej TX/RX oraz prądu laserowego poprzez interfejs I2C.

10Środki ostrożności

• Zapewnienie zgodności portu QSFP+ sprzętu hosta ze standardem SFF-8436.
• Zawsze należy używać zatwierdzonej osłony, gdy nadajnik nie jest podłączony do kabla światłowodowego.
• Stosować i przechowywać w określonym zakresie temperatury i wilgotności.
• To produkt laserowy klasy 1, który jest bezpieczny w normalnych warunkach pracy.
• Obsługa złącza MPO i powiązanychKabel światłowodowyz zachowaniem ostrożności w celu uniknięcia zanieczyszczenia lub uszkodzenia końcowych powierzchni.

11Wprowadzenie do firmy

Dzięki ponad dziesięcioletniej doświadczeniu w branży prowadzimy dużą fabrykę wspieraną przez solidny zespół techniczny.Zbudowaliśmy znaczną klientelę dostarczając wysokiej jakości produkty po konkurencyjnych cenach.Jako autoryzowany dystrybutor dla wiodących marek takich jak Mellanox, Ruckus, Aruba i Extreme, oferujemy szerokie portfolio obejmujące nowe przełączniki sieciowe, adaptery, bezprzewodowe punkty dostępu,kontrolerów, i podstawowych elementów takich jakKabel światłowodowyNasze zapasy w wysokości 10 milionów dolarów zapewniają różnorodną dostępność produktów i możliwości dostaw hurtowych.zdobywanie wybitnej reputacji na rynku światowym.
