QSFP-DD 400G DR4 Moduł nadajnika optycznego jedno- i wielowarunkowego dla sieci o wysokiej wydajności
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | own |
| Orzecznictwo: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numer modelu: | 400G QSFP DD DR4 CC-QSFD04DR4-12D |
| Dokument: | QSFP-DD 400G DR4.pdf |
Zapłata:
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | Face to face/bulk price |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Towary plamkowe 3-7 dni; Dostosowywanie 2-4 tygodnie |
| Zasady płatności: | T/t |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Name: | Optical Transceiver Module | Model NO.: | CC-QSFD04DR4-12D |
|---|---|---|---|
| Performance: | QSFP-DD 400G DR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
opis produktu
Moduł nadajnika optycznego 400G DR4 QSFP-DD ¥ 500m Reach, Low Power, CMIS 4.0
1.QSFP-DD 400G DR4 Przegląd produktu

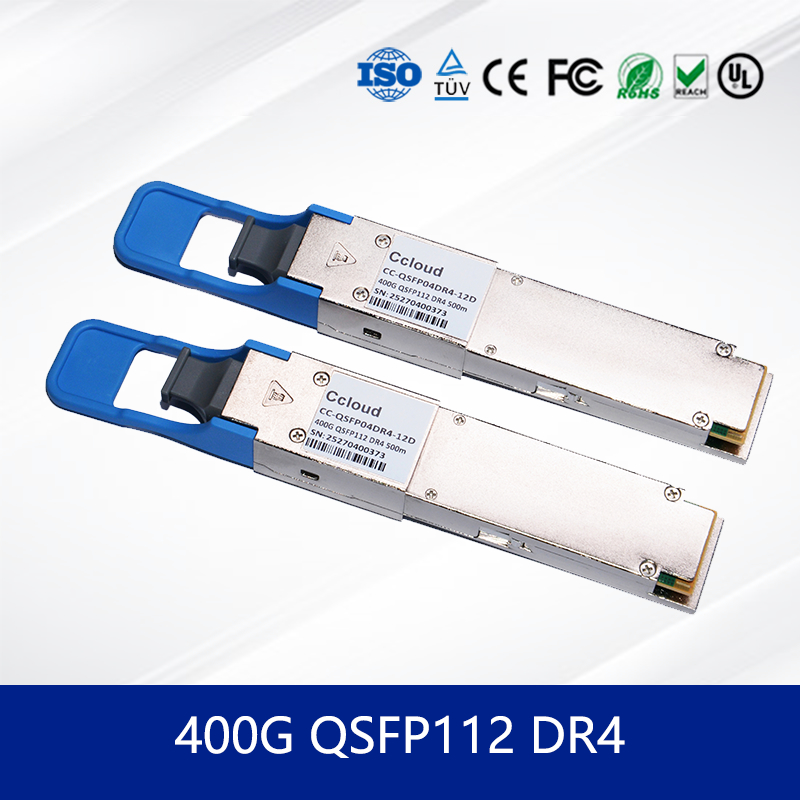

CC-QSFD04DR4-12D jest wydajnymModuł nadajnika optycznegoJest on przeznaczony do zastosowań 400G Ethernet. Wspiera zarówno moduły agregacji 400G DR4 jak i 4x100G przebicia przez światłowłókno jednomodowe do 500 metrów.moduł optycznyoferuje niskie zużycie energii, zaawansowany interfejs zarządzania i niezawodną wydajność dla centrów danych i sieci przedsiębiorstw.
2. Kluczowe cechy QSFP-DD 400G DR4
- Wspiera tryb przerwania 400GBASE-DR4 i 100GBASE-DR
- Złącze MPO-12 z kątem końcowym 8°
- zużycie energii < 8 W (cel)
- Temperatura obudowy operacyjnej: od 0°C do 70°C
- Interfejs zarządzania CMIS 4.0
- Wykorzystuje się włączający się na gorąco QSFP-DD
3. QSFP-DD 400G DR4 Technologia i standardy
Moduł jest zgodny z normami IEEE 802.3-2022, QSFP-DD MSA i CMIS 4.0Wykorzystuje modulację PAM4 i integruje schłodzone lasery EA-DFB i fotodiody PIN dla lepszej integralności sygnału.Moduł nadajnika optycznegoobsługuje zarówno interfejsy elektryczne 400GAUI-8 jak i 100GAUI-2.
4Zasada działania
Transceiver przekształca osiem linii elektrycznych PAM4 o częstotliwości 26,5625 GBd w cztery kanały optyczne o częstotliwości 53,125 GBd za pomocą wewnętrznego skrzynki biegów DSP. W trybie przerwania obsługuje cztery niezależne kanały 100G.moduł optycznyzapewnia niskie BER dzięki zintegrowanemu wsparciu FEC.
5. QSFP-DD 400G DR4 Aplikacje
- Połączenia między centrami danych
- Połączenia między przełącznikiem a routerem
- Sieci obliczeniowe o wysokiej wydajności
- Infrastruktura chmurowa
6. Specyfikacje QSFP-DD 400G DR4
| Parametry | Wartość |
|---|---|
| Wskaźnik danych | 400G (4x100G) |
| Długość fali | 13040,5 ‰ 1317,5 nm |
| Maksymalna odległość | 500 m nad SMF |
| Złącze | MPO-12 |
| Zużycie energii | < 8W |
| Wskaźnik kształtu | Wymagania dotyczące: |
7Zalety
- Projekt o niskiej mocy obniża koszty eksploatacji
- Kompatybilny z powrotem z portami QSFP28 i QSFP+
- Wysoka niezawodność z chłodzonymi laserami EA-DFB
- Zdecydowane zarządzanie za pośrednictwem CMIS 4.0
8Usługi i wsparcie
Oferujemy 3-letnią gwarancję, globalną dostawę i 24/7 wsparcie techniczne.
9. Często zadawane pytania
P: Czy ten moduł jest kompatybilny z portami QSFP28?
Odpowiedź: Tak, czynnik kształtu QSFP-DD jest mechanicznie i elektrycznie kompatybilny z QSFP28 i QSFP+.
P: Jaka jest maksymalna prędkość transmisji danych na kanał?
Odpowiedź: Każdy kanał obsługuje 106,25 Gb/s w trybie optycznym i 53,125 Gb/s w trybie elektrycznym.
P: Czy obsługuje FEC?
A: Tak, wymaga FEC po stronie hosta opartego na RS ((544,514) do korekty błędów.
10Środki ostrożności
- Unikaj zginania włókna powyżej minimalnego promienia zginania
- Zapewnienie odpowiedniego obsługi ESD podczas instalacji
- Działanie w określonym zakresie temperatury i napięcia
- Wykorzystanie kompatybilnego sprzętu hosta i oprogramowania
11Wprowadzenie do firmy

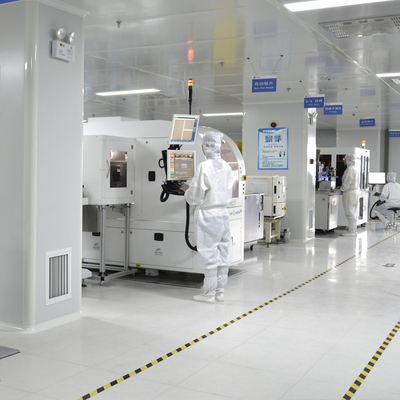

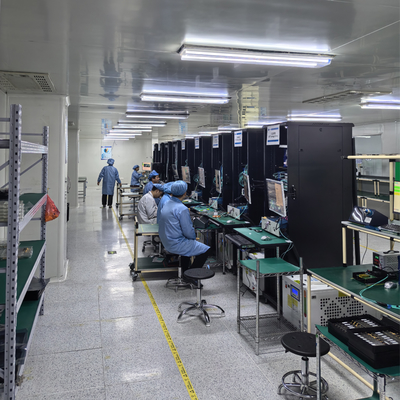

Z ponad dziesięcioletnim doświadczeniem w branży, prowadzimy duże zakłady produkcyjne wspierane przez silny zespół techniczny.i ExtremeNasze portfolio produktów obejmuje przełączniki sieciowe, adaptery, bezprzewodowe punkty dostępu, sterowniki i kable.Utrzymujemy zapasy w wysokości 10 milionów dolarów, aby zapewnić szybką dostawę i oferować konkurencyjne ceny wraz z 24/7 obsługą klienta i wsparciem technicznym.Nasze profesjonalne zespoły sprzedaży i inżynierii zdobyły zaufaną reputację na globalnym rynku.
