400G QSFP-DD VR4 Moduł nadajnika optycznego 50m Reach, PAM4, CMIS 5.0
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | own |
| Orzecznictwo: | CE/FCC/RoHS/UL/TUSUD Mark/ISO9001/ISO1004 |
| Numer modelu: | 400G QSFP 112 VR4 CC-QSFP04VR4-12D |
| Dokument: | QSFP-DD 400G VR4.pdf |
Zapłata:
| Minimalne zamówienie: | 50pcs |
|---|---|
| Cena: | Face to face/bulk price |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Towary plamkowe 3-7 dni; Dostosowywanie 2-4 tygodnie |
| Zasady płatności: | T/t |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Name: | Optical Transceiver Module | Model NO.: | QSFP-DD 400G VR4 |
|---|---|---|---|
| Performance: | QSFP-DD 400G VR4 | Speed: | 400G |
| Specification: | 400*265*100mm | Hot-pluggable: | Yes |
| Supply Voltage: | 3.3 V | Operating Case Temperature: | Commercial 0–70 °C; 10G offers industrial –40–85 °C option. |
| Management / Diagnostics: | High-speed: CMIS Rev 5.0+ with I²C; 10G: SFF-8472 DDM with I²C. | Applications: | Data-center Ethernet, HPC/InfiniBand NDR, cloud/backbone & metro, access & aggregation. |
| Compliance / Environmental: | CE/FCC/UL/TUV /RoHS | Condition: | New |
| Podkreślić: | 50m Zasięg 400G QSFP-DD VR4,Moduł nadawczo-odbiorczy optyczny o zasięgu 50m |
||
opis produktu

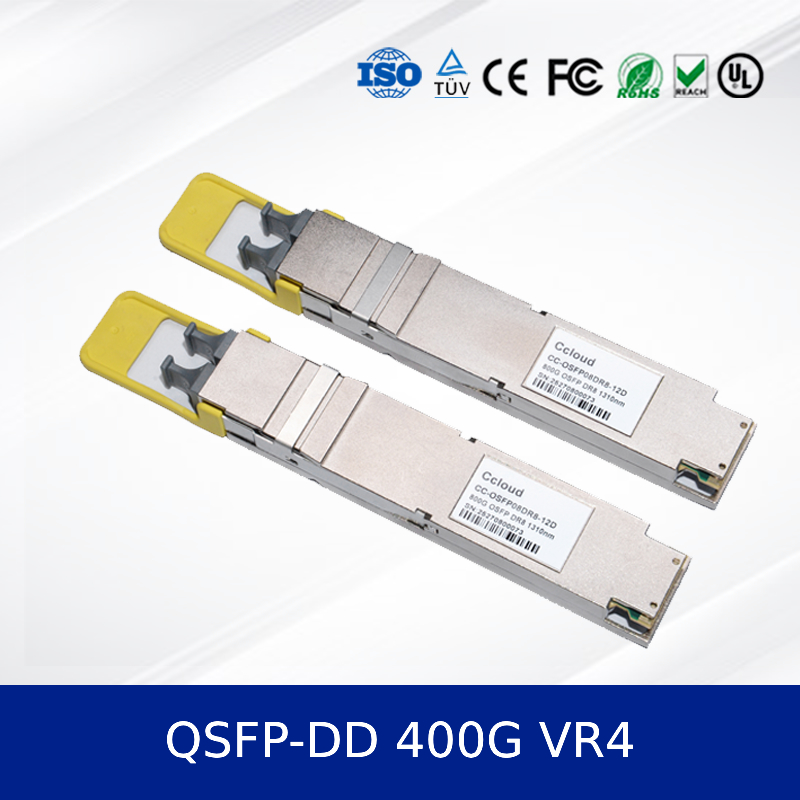

400G QSFP-DD VR4 Transceiver optyczny 50m Reach, PAM4, CMIS 5.0
1. Przegląd produktu
W sprawie400G QSFP-DD VR4 nadajnik optyczny (CC-QSFD04VR4-12D)jest wysokiej wydajności, włącza się go na gorąco moduł optyczny zaprojektowany dla nowej generacji centrów danych i sieci obliczeniowych o wysokiej wydajności.Wspiera 400G Ethernet przez światło multimodowe z zasięgiem do 50m na światło OM4Odbiornik wykorzystujeModulacja PAM4i jest zgodny z najnowszymiMSA QSFP-DDa takżeCMIS 5.0w celu zapewnienia szerokiej zgodności i odporności na przyszłość.
2. Kluczowe cechy
- Prędkość transmisji danych: 425 Gbps (4x 106,25 Gbps)
- Zakres: do 50 m na MMF OM4
- Długość fali: 850 nm laser VCSEL i odbiornik PIN
- Jednorazowy złącze MPO-12
- Niskie zużycie energii: ≤7W (typowe)
- Wykorzystuje się włączający się na gorąco QSFP-DD
- Temperatura pracy: od 0 do +70°C
- RoHS 6/6 zgodny
3Technologia i standardy
Odbiornik jest zbudowany naTechnologia modulacji PAM4i wsparcie400GAUI-8 interfejs elektrycznyJest w pełni zgodny z:
- IEEE 802.3db i IEEE 802.3bs
- QSFP-DD MSA Hardware Rev 5.0
- CMIS 5.0 Interfejs zarządzania
- IEC/EN 60825-1 Klasy bezpieczeństwa laserowego 1
4Zasada działania
Moduł przekształca sygnały elektryczne 8x 53,125 GBaud w cztery pasma optyczne przy użyciuZestawy VCSELa takżeKodujące PAM4Sygnały optyczne są przesyłane za pośrednictwem złącza MPO-12 przez światło OM4.zestaw fotodiod PIN przekształca sygnały optyczne z powrotem w dane elektryczne z zintegrowanym zegarem i odzyskiwaniem danych (CDR).
5. Wnioski
- Sieci kręgosłupa centrum danych
- Klastry obliczeniowe o wysokiej wydajności (HPC)
- Połączenia między infrastrukturą chmury
- Zmiana rdzenia przedsiębiorstwa i agregacji
- Sztuczna inteligencja i uczenie maszynowe sieci tkanin
6Specyfikacje
| Parametry | Wartość | Jednostka |
|---|---|---|
| Wskaźnik danych | 425 Gbps | Gbit/s |
| Długość fali | 850 nm | nm |
| Max Reach | 50 | m |
| Złącze | MPO-12 | - |
| Zużycie energii | ≤ 7 | W |
| Temperatura pracy | 0 do +70 | °C |
| Modulacja | PAM4 | - |
| Zgodność | QSFP-DD MSA, CMIS 5.0 | - |
7Zalety i punkty sprzedaży
- Niższe zużycie energii w porównaniu z konkurencyjnymikarta sieciowarozwiązania
- Zwiększona diagnostyka z interfejsem zarządzania CMIS 5.0
- Rzeczywista konstrukcja obsługująca zakresy temperatur przemysłowych
- Kompatybilny z powrotem z portami QSFP28 przy użyciu kabli adaptera
- Wysokiej gęstości czynnik kształtu idealny dla skalowalnych wdrożeń centrów danych
8Usługi i wsparcie
Wszystkie nadajniki są objęte 5-letnią gwarancją. Oferujemy globalną dostawę, 24/7 wsparcie techniczne oraz niestandardowe etykietowanie i pakowanie. Usługi OEM i ODM są dostępne dla zamówień hurtowych.
9. Często zadawane pytania
P: Czy ten nadajnik jest kompatybilny z portami QSFP28?
Odpowiedź: Tak, z kablem MPO-to-MPO można go użyć w portach QSFP28 obsługujących 100G SR4.
P: Jakie jest maksymalne zużycie energii?
Odpowiedź: Moduł zużywa ≤7W w normalnej pracy.
P: Czy obsługuje monitorowanie cyfrowej diagnostyki (DDM)?
O: Tak, za pośrednictwem interfejsu CMIS 5.0.
10Środki ostrożności
- Stosować wyłącznie z włóknem multimodowym OM3/OM4.
- Unikaj zginania włókien powyżej minimalnego promienia zginania.
- Upewnij się, że złącza optyczne są czyste, aby zapobiec utracie sygnału.
- Nie przekraczać maksymalnej temperatury pracy.
- Podczas obsługi i montażu należy przestrzegać środków ostrożności w zakresie ESD.
11Wprowadzenie do firmy

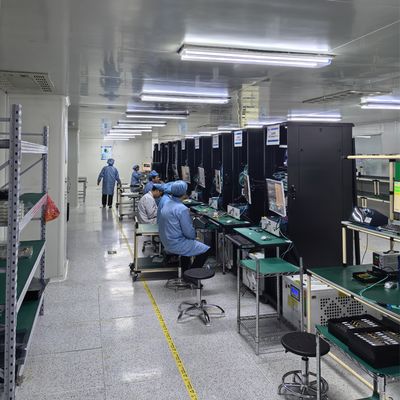

China Cloud Electro Optics Technology Co., Ltd.Posiadamy dużą fabrykę z silnym zespołem technicznym i dostarczamy produkty z wiodących marek, w tym Mellanox, Ruckus, Aruba,i ExtremeNasze zapasy obejmują przełączniki sieciowe, karty sieciowe, bezprzewodowe punkty dostępu, kontrolery i kable.i pełne wsparcie techniczne.
