100G QSFP28 CWDM4 Optyczny Transceiver – Zasięg 2km, 4x25G, Wsparcie DDM

1. Przegląd produktu

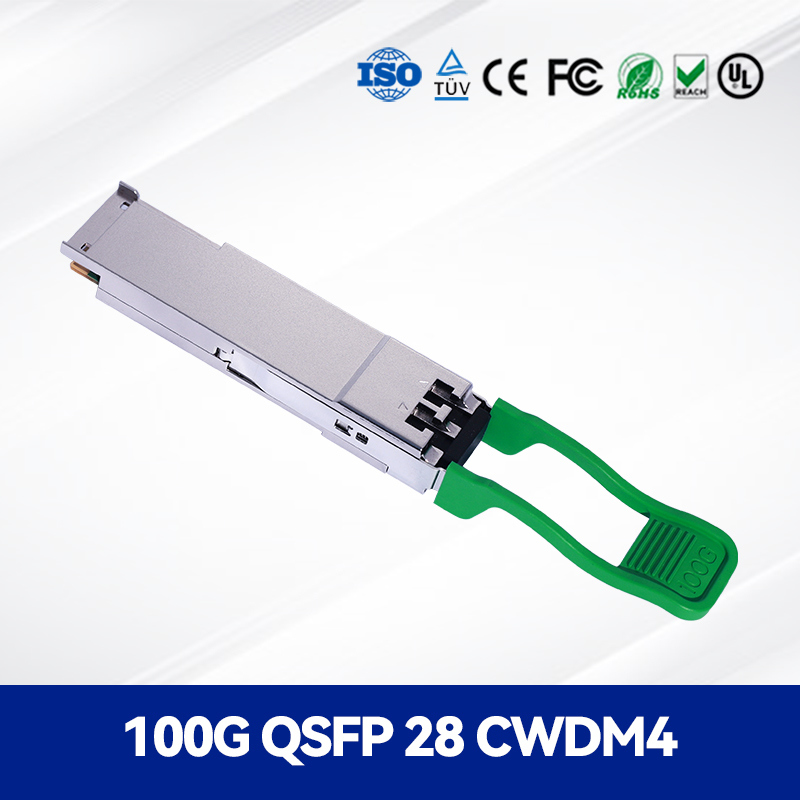

Moduł 100G QSFP28 CWDM4 Optyczny Transceiver (CC-QKKCC0L-SD) to wysokowydajny, wymienialny podczas pracy moduł optyczny przeznaczony do zastosowań w sieciach 100 Gigabit Ethernet. Jest zgodny ze standardem CWDM4 MSA i obsługuje transmisję danych do 2 km po światłowodzie jednomodowym (SMF). Transceiver wykorzystuje cztery kanały CWDM w zakresie 1270–1330 nm i posiada cyfrowe monitorowanie diagnostyczne (DDM) do śledzenia wydajności w czasie rzeczywistym. Jest idealny do centrów danych, sieci korporacyjnych i środowisk obliczeniowych o wysokiej wydajności.

2. Kluczowe cechy

• Szybkość transmisji danych: 4x25,78125 Gb/s (100G Ethernet)
• Zasięg: Do 2 km po światłowodzie jednomodowym
• Długości fal: 1271 nm, 1291 nm, 1311 nm, 1331 nm
• Pobór mocy: ≤3,5 W
• Temperatura pracy: od 0°C do 70°C
• Wymienialny podczas pracy format QSFP28
• Cyfrowe monitorowanie diagnostyczne (DDM)
• Zgodność z RoHS

3. Technologia i standardy

Transceiver jest zbudowany w oparciu o technologię CWDM i jest zgodny z:

• Specyfikacją 100G CWDM4 MSA
• IEEE 802.3bm 100GBASE-LR4
• QSFP28 MSA Hardware Rev 4.1
• IEC 60825-1 Klasa bezpieczeństwa lasera 1
• Zgodność z RoHS 6/6

4. Zasada działania

Moduł konwertuje cztery elektryczne kanały o prędkości 25,78125 Gb/s na cztery optyczne sygnały CWDM za pomocą niechłodzonych laserów DFB (Distributed Feedback). Sygnały optyczne są multipleksowane do pojedynczego włókna w celu transmisji. Po stronie odbiorczej demultiplekser rozdziela długości fal, które następnie są konwertowane z powrotem na sygnały elektryczne przez fotodiody PIN. Zintegrowane obwody CDR zapewniają integralność sygnału na całej długości 2 km.

5. Zastosowania

• Połączenia międzysystemowe i szkieletowe centrów danych
• Szybkie przełączniki i routery Ethernet
• Sieci serwerowe i pamięci masowej (SAN)
• Klastry obliczeniowe o wysokiej wydajności
• Balansery obciążenia i huby sieciowe

6. Specyfikacje

7. Zalety i punkty sprzedaży

• Ekonomiczna alternatywa dla rozwiązań 100G LR4
• Niezimna technologia CWDM zmniejsza zużycie energii
• Kompleksowa diagnostyka cyfrowa do monitorowania w czasie rzeczywistym
• Szeroki zakres temperatur pracy do użytku w centrach danych
• Pełna zgodność z CWDM4 MSA zapewnia interoperacyjność

8. Serwis i wsparcie

Wszystkie transceivery objęte są 5-letnią gwarancją i dożywotnim wsparciem technicznym. Oferujemy wysyłkę globalną z opcjami DHL/FedEx. Usługi etykietowania niestandardowego i testowania kompatybilności są dostępne dla zamówień hurtowych.

9. FAQ

P: Jaka jest różnica między CWDM4 a LR4?
O: CWDM4 wykorzystuje multipleksowanie z podziałem długości fali z szerszym odstępem między kanałami, co czyni go bardziej opłacalnym dla zastosowań 2 km w porównaniu do LR4.

P: Czy ten transceiver obsługuje diagnostykę cyfrową?
O: Tak, zapewnia pełną funkcjonalność DDM do monitorowania temperatury, napięcia, mocy TX, mocy RX i prądu polaryzacji lasera.

P: Jakiego typu światłowód jest wymagany?
O: Do uzyskania optymalnej wydajności zalecany jest światłowód jednomodowy (SMF) ze specyfikacją OS2.

10. Środki ostrożności

• Używać tylko ze światłowodem jednomodowym (SMF)
• Unikać zginania włókna poza minimalnym promieniem gięcia
• Utrzymywać złącza optyczne w czystości, aby zapobiec degradacji sygnału
• Przestrzegać środków ostrożności ESD podczas obsługi i instalacji
• Nie przekraczać maksymalnej dopuszczalnej temperatury
