Moduł nadajnika optycznego 200G QSFP56 SR4 AOC 3m Kabel dla 200G Ethernet OM4 MMF, niskiej mocy, zgodny z CMIS

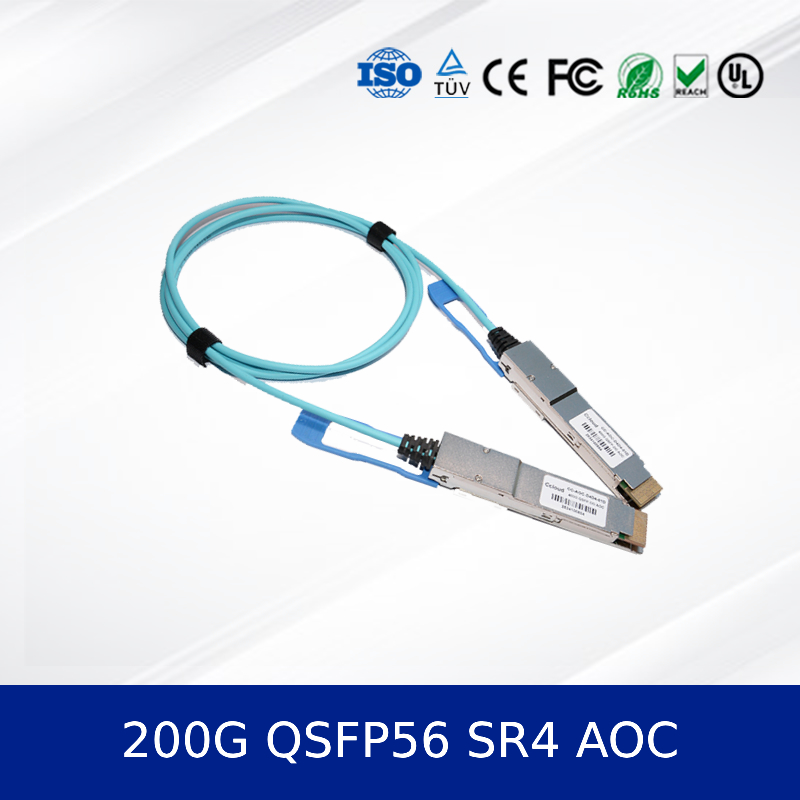

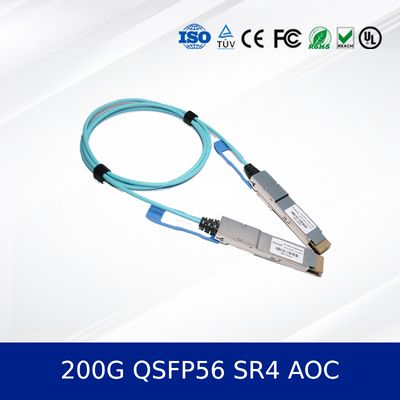

200G QSFP56 SR4 AOC 3m

Zapewnij szybką i niezawodną łączność dla centrów danych i obliczeń o wysokiej wydajności (HPC) dzięki naszemu200G QSFP56 SR4 AOC 3mAktywnemu Kablowi Optycznemu (AOC). To , podobna do przyszłych technologii rozwiązanie zostało zaprojektowane z myślą o wydajności i efektywności w wymagających środowiskach.

Kluczowe zalety

• Możliwość wymiany podczas pracy (hot-pluggable) w obudowie QSFP56 ułatwia wdrażanie i konserwację.
• Obsługa szybkości transmisji danych 200 Gbps (4x50G PAM4) przez światłowód wielomodowy.
• Zasięg do 100 m na OM4 MMF i 70 m na OM3 MMF.
• Niski pobór mocy, zazwyczaj poniżej 4W na port.
• Zgodność ze standardami branżowymi, w tym QSFP56 MSA, SFF-8636 i IEEE 802.3cd.

Przegląd produktu

200G QSFP56 SR4 AOC jest przeznaczony do krótkodystansowych, szybkich połączeń komunikacji danych. Integruje cztery niezależne kanały pełnego dupleksu, każdy działający z prędkością 26,56 GBaud (53,125 Gbps z kodowaniem PAM4), zapewniając łączną przepustowość 200 Gbps. Ten moduł optyczny jest idealnym rozwiązaniem zastępującym bardziej nieporęczne kable miedziane, oferując większy zasięg, wyższą gęstość przepustowości i doskonałą odporność na zakłócenia elektromagnetyczne (EMI).Charakterystyka 200G QSFP56 SR4 AOC 3m

Możliwość wymiany podczas pracy (hot-pluggable) w obudowie QSFP56.

• 4-kanałowy równoległy
• Moduł nadawczo-odbiorczy optyczny, podobna do przyszłych technologii Nadajnik z matrycą VCSEL 850nm i odbiornik z matrycą fotodetektorów PIN.
• Wbudowany CDR (Clock and Data Recovery) zarówno w kanałach nadawczych, jak i odbiorczych.
• Niski pobór mocy:
• < 4W typowo.Cyfrowe monitorowanie diagnostyczne (DDM) przez interfejs I2C.
• Zgodność z RoHS.
• Technologia

Ten AOC wykorzystuje technologię modulacji PAM4 (Pulse Amplitude Modulation 4-level), skutecznie podwajając przepustowość danych w porównaniu do tradycyjnej modulacji NRZ bez zwiększania wymagań dotyczących przepustowości. Jest zgodny ze standardem QSFP56 MSA, IEEE 802.3cd 200GBASE-SR4 Ethernet i CMIS (Common Management Interface Specification) w wersji 4.0. Interfejs elektryczny to 200GAUI-4.

Zasada działania

AOC działa poprzez konwersję sygnałów elektrycznych na sygnały optyczne do transmisji przez wbudowany kabel światłowodowy wielomodowy. Strona nadawcza wykorzystuje matrycę VCSEL (Vertical-Cavity Surface-Emitting Laser) do konwersji przychodzących elektrycznych sygnałów różnicowych (TX1P/N do TX4P/N) na impulsy świetlne. Impulsy te przemieszczają się przez światłowód. Na końcu odbiorczym matryca fotodiod PIN wykrywa impulsy świetlne i konwertuje je z powrotem na elektryczne sygnały różnicowe (RX1P/N do RX4P/N). Zintegrowane obwody CDR po obu stronach zapewniają integralność sygnału i odzyskiwanie synchronizacji.

Zastosowania

Połączenia między szkieletem a liściem w centrach danych.

• Klastry obliczeniowe o wysokiej wydajności (HPC).
• Sztuczna inteligencja (AI) i struktura szkoleniowa uczenia maszynowego.
• Infrastruktura sieciowa w sieciach obszaru pamięci masowej (SAN).
• Łączenie przełączników top-of-rack (ToR) z serwerami lub innymi przełącznikami.
• Jest kompatybilny z głównymi markami przełączników i adapterów obsługujących obudowę QSFP56 i protokoły 200G Ethernet lub InfiniBand HDR.

Specyfikacje i przewodnik po wyborze

Specyfikacje techniczne

Parametr

Numer części

Wyższy zasięg i przepustowość:

• Oferuje większe odległości (do 100 m) i wyższą przepustowość w porównaniu z pasywnymi DAC, które są zazwyczaj ograniczone do krótszych zasięgów (<5m).Odporność na EMI:
• Światłowód jest odporny na zakłócenia elektromagnetyczne, zapewniając stabilną transmisję danych w środowiskach z zakłóceniami elektrycznymi.Zmniejszona waga i objętość:
• Cieńsze i lżejsze niż równoważne kable miedziane, poprawiające przepływ powietrza i ułatwiające zarządzanie kablami w szafach o dużej gęstości.Niższa moc:
• Zużywa mniej energii niż aktywne rozwiązania miedziane na odległościach powyżej kilku metrów, przyczyniając się do niższych kosztów operacyjnych (OPEX) i chłodniejszych centrów danych.Ochrona inwestycji:
• Konstrukcja Moduł nadawczo-odbiorczy optyczny, podobna do przyszłych technologii 800g osfp, zapewnia kompatybilność i skalowalność.Serwis i wsparcie

Stoimy za naszymi produktami, oferując kompleksowy pakiet usług. Obejmuje on standardową ograniczoną gwarancję, niezawodne terminy realizacji zamówień hurtowych oraz dostęp do konsultacji technicznych przed sprzedażą. Nasz zespół wsparcia jest gotowy pomóc w wyzwaniach związanych z integracją i zapewnić optymalną wydajność w konkretnym środowisku sieciowym.

Często zadawane pytania (FAQ)

P1: Jaka jest różnica między tym AOC a DAC (Direct Attach Copper Cable - kabel miedziany z bezpośrednim podłączeniem)?

O: AOC wykorzystują światłowody, co pozwala na większy zasięg (do 100 m), odporność na EMI i mniejszą wagę. DAC są oparte na miedzi, generalnie ograniczone do krótszych odległości (zazwyczaj

<5m dla 200G), są cięższe i mogą być podatne na EMI.P2: Czy ten AOC jest kompatybilny z portami 100G QSFP28?

O: Złącze fizyczne jest przeznaczone do portów QSFP56. Chociaż kompatybilność elektryczna może być możliwa w niektórych scenariuszach break-out (np. 200G do 2x100G), przede wszystkim wymaga natywnego portu QSFP56 do działania 200G. Zawsze sprawdzaj listy kompatybilności przełączników/adapterów.

P3: Jaki jest typowy pobór mocy tego kabla?

O: Typowy pobór mocy wynosi mniej niż 4W, co czyni go energooszczędnym wyborem dla wdrożeń o dużej gęstości.

P4: Czy mogę używać tego AOC z włóknem OM5?

O: Tak, ten AOC jest kompatybilny z włóknem wielomodowym OM5 i może osiągnąć maksymalną określoną odległość 100 m.

Środki ostrożności

Obsługa:

• Unikaj zginania kabla poniżej minimalnego promienia gięcia (30 mm), aby zapobiec trwałemu uszkodzeniu wewnętrznych włókien.Kompatybilność:
• Przed zakupem sprawdź kompatybilność z konkretnym modelem przełącznika, routera lub adaptera. Chociaż zgodny ze standardami, implementacja może się różnić.Środowisko:
• Używaj i przechowuj kabel w określonym zakresie temperatur i wilgotności, aby zapewnić niezawodność i trwałość.Czyszczenie:
• Utrzymuj złącza optyczne w czystości i chroń je za pomocą osłon przeciwpyłowych, gdy nie są używane. Zanieczyszczone złącza mogą znacznie obniżyć wydajność.Wyładowania elektrostatyczne (ESD):
• Przestrzegaj standardowych środków ostrożności ESD podczas obsługi, aby zapobiec uszkodzeniu elektroniki wewnętrznej.Wprowadzenie do firmy

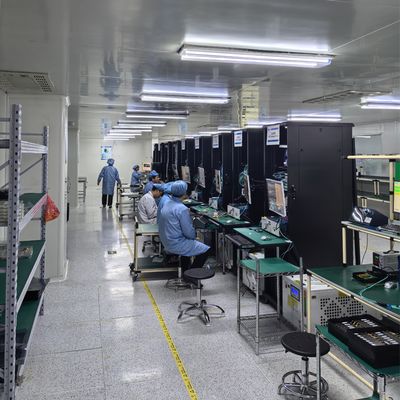

Wykorzystując ponad dziesięcioletnie doświadczenie w branży, nasza firma działa w dużym zakładzie produkcyjnym wspieranym przez solidny zespół inżynierów technicznych. Zbudowaliśmy solidną reputację, obsługując zróżnicowaną globalną klientelę wysokiej jakości rozwiązaniami sieciowymi.
