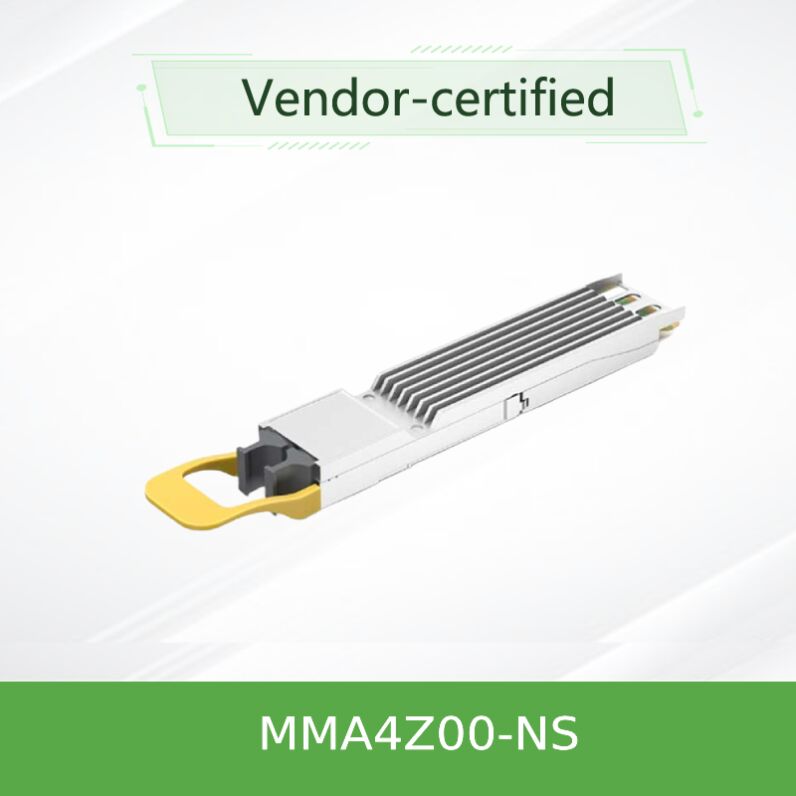

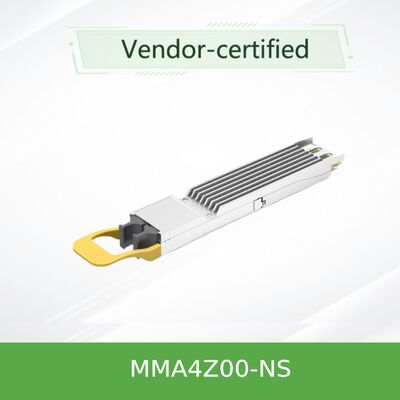

MMA4Z00-NS mellanox nadajnik optyczny Kompatybilny z 800G 2xSR4 OSFP PAM4 850nm 50m
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | Optyczny nadajnik-odbiornik Mellanox MMA4Z00-NS |
| Dokument: | MMA4Z00-NS.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Stan: | Nowy i oryginalny | Dostępność: | Magazyn |
|---|---|---|---|
| technologia: | Infiniband i Ethernet | Maksymalna prędkość: | 800 GB/s |
| Długość: | 50m | Zakres temperatur: | 0 ° C do +70 ° C. |
| nazwa: | MELLANOX Optyczny transceiver MMA4Z00-NS Kompatybilny 800G 2xSR4 OSFP PAM4 850NM 50 m moduł transcei | Słowa kluczowe: | MELLANOX Optyczny nadajnik |
| Podkreślić: | Optyczny transceiver OSFP 800G Mellanox,Transceiver MMA4Z00-NS 2xSR4 PAM4,Transceiver Mellanox 850nm z gwarancją |
||
opis produktu
NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 Optical Transceiver to definitywne rozwiązanie karty sieciowej o wysokiej gęstości i dużej przepustowości dla centrów danych nowej generacji AI i HPC.
MMA4Z00-NS to nie tylko karta sieciowa; to przełom w zakresie gęstości i wydajności. Zawiera dwa niezależne silniki transceiwerów 400Gb/s NDR w jednym współczynniku kształtu OSFP, skutecznie podwajając gęstość portów przełączników, takich jak platforma mq9700. Umożliwia to 64 porty 400G w 32-gniazdowej obudowie, radykalnie zmniejszając zajmowane miejsce w szafie i złożoność okablowania, jednocześnie obsługując automatycznie protokoły InfiniBand i Ethernet.
NVIDIA MMA4Z00-NS to 800 Gigabitów na sekundę (Gb/s), dwuportowy, optyczny transceiver w obudowie OSFP przeznaczony do zastosowań w krótkim zasięgu z włóknem multimode (SR8). Każdy moduł mieści dwa kompletne transceivery 400Gb/s, zapewniając łączną przepustowość 800Gb/s do hosta mq9700 lub podobnego przełącznika za pośrednictwem pojedynczego złącza elektrycznego, jednocześnie zapewniając dwa niezależne interfejsy optyczne MPO-12/APC.
Zaprojektowany specjalnie dla chłodzonych powietrzem przełączników NVIDIA Quantum-2 NDR InfiniBand i Spectrum-4 400GbE, wykorzystuje żebrowaną górę dla lepszego zarządzania termicznego. Wariant z płaską górą (MMA4Z00-NS-FLT) jest dostępny dla systemów chłodzonych cieczą i platform DGX H100.
- Obsługa dwóch protokołów: Automatycznie aktywuje oprogramowanie układowe InfiniBand lub Ethernet w oparciu o przełącznik hosta
- Wysoka gęstość: Dwa porty 400G w jednym gnieździe OSFP, maksymalizując wykorzystanie panelu przedniego przełącznika
- Wydajność: 800G agregowane (2x400G) przy użyciu modulacji 100G-PAM4 na torze przez 8 kanałów opartych na VCSEL
- Zasięg: Do 50 metrów na włóknie multimode OM4, 30 metrów na OM3 (z dwoma panelami krosowymi)
- Energooszczędność: Maksymalny rozpraszanie mocy 17W, z trybem uśpienia o niskim poborze mocy 2,0W
- Możliwość podłączania podczas pracy: W pełni zgodny ze standardami zarządzania OSFP MSA i CMIS 4.0
- Elastyczna łączność: Obsługuje zarówno proste, jak i rozdzielacze kabli światłowodowych 1:2 dla konfiguracji łączy 400G lub 200G
- Współczynnik kształtu i zarządzanie: Zgodny ze specyfikacją OSFP MSA Rev. 1.12 i specyfikacją interfejsu zarządzania (CMIS) 4.0
- Modulacja: 100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) na tor elektryczny i optyczny
- Silnik optyczny: Układy VCSEL (Vertical-Cavity Surface-Emitting Laser) 850nm do transmisji multimode
- Złącze: Opatentowana orientacja pionowa podwójnych złączy MPO-12/APC (Angled Physical Contact) pasująca do konstrukcji dwuportowej, minimalizująca odbicia wsteczne
- Diagnostyka: Kompleksowe monitorowanie diagnostyczne cyfrowe (DDM) do monitorowania w czasie rzeczywistym temperatury, napięcia, polaryzacji TX i mocy optycznej na tor
Transceiver działa jako zaawansowany konwerter elektrooptyczny. Po stronie hosta (np. przełącznik mq9700) odbiera 8 torów sygnałów elektrycznych 100G-PAM4. Wewnętrznie dwa identyczne silniki transceivera przetwarzają po cztery tory.
Przebieg procesu: Wejście elektryczne (PAM4) → Sterownik i macierz laserowa (konwersja E/O) → Światło 850nm do włókna multimode → Odbiornik zdalny (konwersja O/E) → Wyjściowy sygnał elektryczny.
Każdy z dwóch portów optycznych wykorzystuje złącze MPO z 12 włóknami, ale aktywuje tylko 8 włókien (4 do transmisji, 4 do odbioru). Aby bezpośrednio połączyć dwa transceivery, wymagane są kable światłowodowe typu B crossover, które wewnętrznie zamieniają pary włókien Tx i Rx, aby prawidłowo wyrównać nadajniki z odbiornikami.
- Połączenie przełącznik-przełącznik: Utwórz łącze 800G między dwoma przełącznikami lub dwa niezależne łącza 400G do oddzielnych przełączników
- Łączność serwerów o dużej gęstości: Podłącz przełącznik do wielu adapterów NVIDIA ConnectX-7 i/lub DPU BlueField-3
- Struktura klastra AI/GPU: Idealny do budowania sieci o niskim opóźnieniu i dużej przepustowości dla systemów NVIDIA DGX H100 i komunikacji GPU-do-GPU przez InfiniBand
- Skonsolidowane centrum danych Spine-Leaf: Zmaksymalizuj gęstość przepustowości w warstwach agregacji i rdzenia struktur Ethernet
| Atrybut | Specyfikacja |
|---|---|
| Model produktu | MMA4Z00-NS (Żebrowana góra) |
| Współczynnik kształtu | OSFP Twin-Port |
| Agregowana szybkość transmisji danych | 800 Gb/s (2 x 400 Gb/s) |
| Modulacja | 100G-PAM4 na tor |
| Długość fali optycznej | 850 nm VCSEL |
| Maksymalny zasięg włókna (OM4) | 50 metrów |
| Typ złącza | 2 x MPO-12/APC |
| Obsługa protokołu | NDR InfiniBand / 400Gb Ethernet |
| Pobór mocy (maks.) | 17 watów |
| Tryb niskiej mocy | < 2,0 Wata |
| Napięcie zasilania | 3,3 V ±5% |
| Temperatura obudowy podczas pracy | 0°C do +70°C |
| Klasa bezpieczeństwa lasera | Klasa 1M |
| Kompatybilne platformy | Przełączniki NVIDIA Quantum-2, Spectrum-4 (seria mq9700) |
- Niezrównana gęstość portów: Podwaja efektywną liczbę portów 400G na obudowę przełącznika w porównaniu z transceiverami jednoportowymi, oferując doskonałą wydajność CapEx i miejsca w szafie
- Zwinność protokołu: Pojedynczy SKU obsługuje zarówno środowiska InfiniBand, jak i Ethernet, upraszczając inwentaryzację i oferując przyszłościową elastyczność
- Inteligentne zarządzanie energią: W przypadku użycia z kablami rozdzielającymi dla łączy 200G, automatycznie sygnalizuje karcie sieciowej na drugim końcu, aby zmniejszyć moc z 8W do 5,5W, optymalizując ogólne zużycie energii przez system
- Optymalizacja NVIDIA End-to-End: Rygorystycznie testowane i walidowane w ekosystemie NVIDIA, zapewniając gwarantowaną wydajność i niezawodność
- Ulepszona konstrukcja chłodzenia: Żebrowana obudowa została specjalnie zaprojektowana z myślą o optymalnej wydajności termicznej w środowiskach przełączników o dużej gęstości i chłodzonych powietrzem
Wspierani przez dziesięcioletnie doświadczenie naszej firmy i silny zespół techniczny, zapewniamy kompleksowe wsparcie dla tego i innych rozwiązań kart sieciowych premium:
- Gwarancja: Obowiązuje standardowa gwarancja producenta. Dostępne opcje rozszerzonego wsparcia
- Dostępność: W magazynie z gotowym do wysyłki zapasem, obsługującym zamówienia hurtowe
- Wsparcie techniczne: 24/7 konsultacje z klientami i pomoc techniczną po sprzedaży
- Usługi integracji: Fachowe wskazówki dotyczące wdrażania w środowiskach sieciowych NVIDIA i wielu dostawców
- Logistyka globalna: Niezawodna wysyłka z dokładnym śledzeniem dostawy
Kompatybilność: Sprawdź kompatybilność przełącznika hosta (np. seria mq9700). Używaj tylko z klatkami OSFP zalecanymi przez NVIDIA.
Typ włókna: Używaj włókna multimode OM3 lub OM4. Upewnij się, że polaryzacja włókna jest prawidłowa, używając kabli typu B crossover do bezpośrednich połączeń transceiver-to-transceiver.
Obsługa: Zawsze trzymaj ochronne osłony przeciwpyłowe na portach optycznych, gdy nie są podłączone. Wyczyść złącza MPO zatwierdzonymi narzędziami przed włożeniem, aby zapobiec zanieczyszczeniu, co jest główną przyczyną awarii łączy. Przestrzegaj środków ostrożności ESD (wyładowania elektrostatyczne) podczas obsługi.
Środowisko: Działaj w określonym zakresie temperatur obudowy (0°C do 70°C). Zapewnij odpowiedni przepływ powietrza w przełączniku dla wersji z żebrowaną górą.
Bezpieczeństwo lasera: Jest to produkt laserowy klasy 1M. Nie patrz w otwarte otwory optyczne ani nie używaj instrumentów optycznych do oglądania wiązki.
Sekwencjonowanie zasilania: Moduł można podłączać podczas pracy, ale upewnij się, że zasilanie i uziemienie systemu hosta spełniają specyfikacje, aby uniknąć uszkodzeń.
