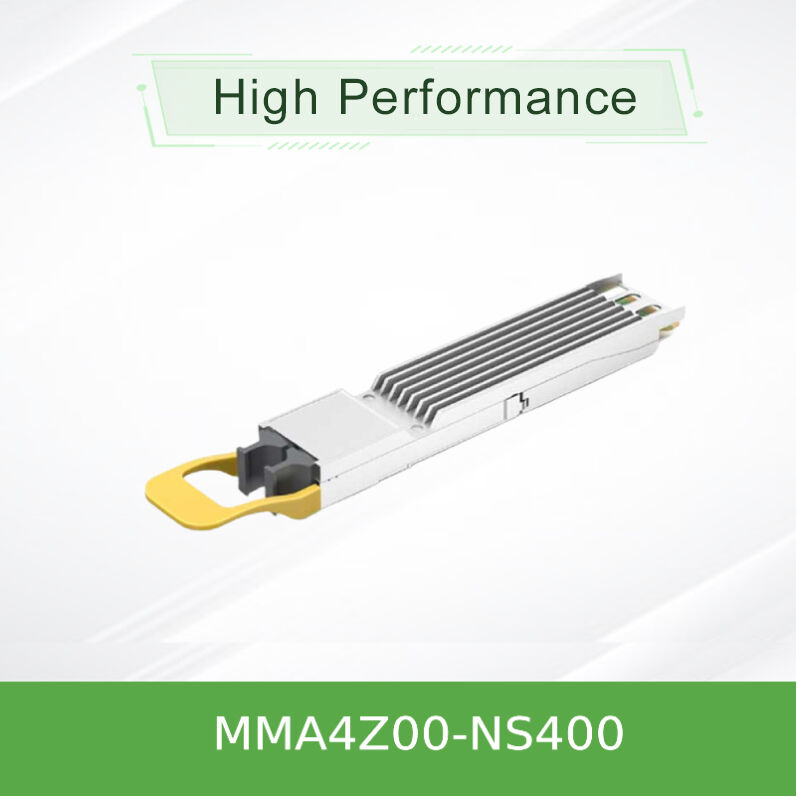

NVIDIA MMA4Z00-NS400 400G OSFP SR4 Transceiver dla szybkiej łączności serwerów
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MMA4Z00-NS400 |
| Dokument: | MMA4Z00-NS400.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Stan: | Nowy i oryginalny | Dostępność: | Magazyn |
|---|---|---|---|
| technologia: | Infiniband i Ethernet | Maksymalna prędkość: | 800 GB/s |
| Długość: | 50m | Zakres temperatur: | 0 ° C do +70 ° C. |
| nazwa: | EMLLANOX Optyczny transceiver MMA4Z00-NS400 400 GB/S Jednostortowy OSFP 400 GB/S Multimode SR4 50M T | Słowa kluczowe: | MELLANOX Optyczny nadajnik |
| Podkreślić: | NVIDIA 400G OSFP nadajnik,Odbiornik Mellanox 400G SR4,wysokiej prędkości nadajnik do łączności z serwerem |
||
opis produktu
MMA4Z00-NS400 zapewnia elastyczną łączność o dużej przepustowości dla kart hosta NVIDIA ConnectX-7. Jego kluczową innowacją jestmożliwość pracy z dwiema prędkościami: działa natywnie jako urządzenie 400 Gb/s, ale po podłączeniu za pomocą rozdzielacza 1:2 automatycznie skaluje się do karty sieciowej 200 Gb/s, jednocześnie zmniejszając zużycie energii. Zaprojektowany z płaską obudową OSFP do współpracy z rozwiązaniem chłodzącym kart ConnectX-7, stanowi doskonały optyczny odpowiednik przełączników serii mq9700 o dużej gęstości, umożliwiając wydajne skalowanie klastrów AI i HPC.
NVIDIA MMA4Z00-NS400 to jednoportowy, wielomodowy (SR4) optyczny transceiver optyczny o przepustowości 400 Gigabitów na sekundę (Gb/s). Został specjalnie zaprojektowany do wkładania do kart interfejsu sieciowego PCIe (NIC) opartych na ConnectX-7, zapewniając interfejs optyczny do łączenia się z przełącznikami nadrzędnymi wyposażonymi w dwuportowe transceivery OSFP 800G.
Ten transceiver jest kluczowym elementem w budowaniu kompleksowych sieci NDR InfiniBand lub 400GbE. Ma identyczną wewnętrzną elektronikę ze swoim odpowiednikiem QSFP112, różniąc się jedynie fizyczną obudową, aby pasowała do klatki OSFP w adapterach ConnectX-7.
- Podwójny protokół, automatyczne wykrywanie: Obsługuje zarówno NDR InfiniBand, jak i Ethernet 400 Gb. Aktywowane jest prawidłowe oprogramowanie sprzętowe w oparciu o protokół podłączonego przełącznika.
- Adaptacyjna praca z dwiema prędkościami:
- Tryb 400 Gb/s: Wykorzystuje wszystkie 4 tory z prostymi kablami MPO.
- Tryb 200 Gb/s (NDR200).: Aktywowany automatycznie z kablami rozdzielającymi 1:2, wykorzystując tylko 2 tory.
- Zoptymalizowany profil zasilania: Maksymalna moc wynosi 8,5 W w trybie 400G i tylko 5,5 W w trybie 200G, dzięki automatycznej dezaktywacji kanałów.
- Optyka wielomodowa o krótkim zasięgu: Konstrukcja oparta na technologii VCSEL 850 nm, obsługująca do 50 m na włóknie OM4 i 30 m na włóknie OM3.
- Płaska konstrukcja termiczna: Obudowa została zaprojektowana tak, aby współpracować z radiatorem jezdnym zintegrowanym z klatką adaptera ConnectX-7 w celu zapewnienia skutecznego chłodzenia.
- Kompleksowe zarządzanie: Zgodny ze standardami OSFP MSA i CMIS 4.0, z pełnym cyfrowym monitorowaniem diagnostycznym (DDM).
Ten zaawansowany komponent karty sieciowej opiera się na kilku standardach branżowych i innowacjach NVIDIA:
- Forma i zarządzanie: Zgodność ze specyfikacją OSFP MSA Rev. 1.12. Zarządzanie poprzez specyfikację wspólnego interfejsu zarządzania (CMIS) 4.0.
- Modulacja i sygnalizacja: Wykorzystuje 100 Gbodów PAM4 (modulacja amplitudy impulsu, 4 poziomy) na linię, zarówno dla interfejsów elektrycznych, jak i optycznych.
- Projekt optyczny: Wykorzystuje niezawodną matrycę VCSEL 850 nm do transmisji wielomodowej. Zawiera złącze MPO-12/APC (angled Physical Contact), aby zminimalizować optyczne odbicie wsteczne.
- Diagnostyka: Zintegrowany mikrokontroler zapewnia DDM w czasie rzeczywistym dla parametrów takich jak temperatura, napięcie, prąd polaryzacji lasera i moc optyczna TX/RX na linię.
Transceiver działa jako bramka elektrooptyczna dla karty sieciowej ConnectX-7. Odbiera z adaptera cztery ścieżki sygnałów elektrycznych 100G-PAM4, konwertuje je na sygnały optyczne za pośrednictwem macierzy VCSEL i przesyła je czterema światłowodami wielomodowymi.
Schemat połączenia:MMA4Z00-NS400 jest zwykle podłączony do jednego portu dwuportowego transceivera 800G (takiego jak MMA4Z00-NS) w przełączniku. Wymaga toKabel światłowodowy krosowany typu B(np. MFP7E10 dla 400G, MFP7E20 dla 200G). Kabel ten wewnętrznie przecina włókna nadawcze i odbiorcze, aby zapewnić zrównanie nadajnika jednego modułu z odbiornikiem drugiego.
Prędkość zależy od rodzaju kabla: 4-kanałowy kabel prosty umożliwia transmisję 400G; kabel rozdzielający 1:2 aktywuje tylko 2 kanały w transiwerze, tworząc łącze 200G.
- Łączność z serwerem AI/ML o dużej gęstości: Podłącz poszczególne serwery wyposażone w karty sieciowe ConnectX-7 do przełączników typu spine obsługujących 800G (np. platform mq9700) w klastrach GPU.
- Elastyczne skalowanie klastra:
- Można podłączyć jeden przełącznik dwuportowydwaSerwery 400G (przy użyciu prostych kabli).
- Można podłączyć jeden przełącznik dwuportowyczterySerwery 200G (wykorzystujące kable rozdzielające), optymalizujące wykorzystanie portów.
- Struktury obliczeniowe o dużej wydajności (HPC).: Zapewnia łącza o małych opóźnieniach i dużej przepustowości dla węzłów obliczeniowych w środowiskach superkomputerowych opartych na technologii InfiniBand.
- Skonsolidowane sieci centrów danych: Służy jako interfejs optyczny po stronie serwera w architekturach liściastych 400GbE nowej generacji.
| Model | MMA4Z00-NS400 |
|---|---|
| Współczynnik kształtu | OSFP, jednoportowy, z płaską końcówką |
| Szybkość transmisji danych | 400 Gb/s (4x100G-PAM4) lub 200 Gb/s (2x100G-PAM4) |
| Długość fali | 850 nm |
| Maksymalny zasięg | 50 m (OM4), 30 m (OM3) |
| Maksymalna moc (400G) | 8,5 W |
|---|---|
| Maksymalna moc (200G) | 5,5 W |
| Tryb niskiego zużycia energii | < 2,0 W |
| Napięcie zasilania | 3,3 V ±5% |
| Temperatura obudowy | 0°C do +70°C |
| Urządzenie hosta | Karty NVIDIA ConnectX-7/OSFP |
|---|---|
| Złącze optyczne | 1 x MPO-12/APC |
| Kierownictwo | CMIS 4.0, OSFP MSA |
| Bezpieczeństwo lasera | Klasa 1M |
| RoHS | Uległy |
- Inteligentne skalowanie mocy: Unikalna funkcja automatycznej negocjacji zmniejsza moc o ~35% podczas pracy w trybie 200G, bezpośrednio obniżając OPEX i obciążenie termiczne obudowy serwera.
- Elastyczność wdrażania: Jedna jednostka SKU transceivera obsługuje dwa popularne poziomy prędkości (400G i 200G), upraszczając oszczędzanie i umożliwiając płynne skalowanie przepustowości sieci.
- Optymalizacja ekosystemu: Jako część kompleksowego rozwiązania NVIDIA, jest ono rygorystycznie sprawdzane z adapterami ConnectX-7 i przełącznikami Quantum-2/Spectrum-4 (seria mq9700), zapewniając niezawodność typu plug-and-play.
- Doskonała integracja termiczna: Płaska konstrukcja została specjalnie zaprojektowana pod kątem systemu zarządzania temperaturą kart ConnectX-7, zapewniając stabilną pracę pod pełnym obciążeniem.
- Przyszłościowa obsługa protokołów: Oprogramowanie sprzętowe z dwoma protokołami eliminuje potrzebę oddzielnej inwentaryzacji transceiverów InfiniBand i Ethernet.
Za każdą dostarczaną przez nas kartę sieciową i komponentem oferujemy kompleksową strukturę usług:
- Gwarancja: Pełna gwarancja producenta. Zapytaj o umowy o rozszerzonym poziomie usług (SLA).
- Globalne zapasy i dostawa: Produkty są dostępne w naszym obszernym, globalnym magazynie, obsługującym zarówno małe, jak i duże zamówienia dzięki niezawodnej logistyce.
- Wsparcie techniczne: Dostęp do naszego specjalistycznego zespołu technicznego w celu konsultacji przedsprzedażowych i wsparcia integracji posprzedażnej, dostępnego przez całą dobę.
- Projekt rozwiązania: Pomoc w planowaniu architektury systemu i kompatybilności dla złożonych wdrożeń obejmujących przełączniki i adaptery NVIDIA.
- Zgodność: Sprawdź kompatybilność adaptera hosta (NVIDIA ConnectX-7 z klatką OSFP). Nie stosować w przełącznikach lub jednostkach DPU BlueField-3.
- Zarządzanie światłowodami i kablami:
- Należy używać wyłącznie światłowodu wielomodowego OM3 lub OM4 ze złączami MPO-12/APC.
- Zawsze używajCrossover typu BKable do bezpośredniego połączenia transiwer-odbiornik.
- Gdy porty nie są używane, należy zakładać osłony przeciwpyłowe urządzeń optycznych.
- Obsługa i czyszczenie:
- Przestrzegać środków ostrożności ESD.
- Przed połączeniem oczyść powierzchnie końcowe złączy MPO zatwierdzonymi narzędziami, aby zapobiec zanieczyszczeniu, będącemu główną przyczyną problemów z łączami.
- Nigdy nie dotykaj bezpośrednio ferruli optycznej.
- Bezpieczeństwo lasera: Jest to produkt laserowy klasy 1M. Nie patrz w port optyczny ani nie oglądaj za pomocą przyrządów optycznych.
- Środowisko operacyjne: Zapewnij odpowiedni przepływ powietrza wokół adaptera ConnectX-7, aby utrzymać temperaturę obudowy transiwera w zakresie od 0°C do +70°C.
