MMA4Z00-NS mellanox nadajnik optyczny Kompatybilny z 800G 2xSR4 OSFP PAM4 850nm 50m
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | Optyczny nadajnik-odbiornik Mellanox MMA4Z00-NS |
| Dokument: | MMA4Z00-NS.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Stan: | Nowy i oryginalny | Dostępność: | Magazyn |
|---|---|---|---|
| Technologia: | Infiniband i Ethernet | Maksymalna prędkość: | 800 GB/s |
| Długość: | 50m | Zakres temperatur: | 0 ° C do +70 ° C. |
| Nazwa: | MELLANOX Optyczny transceiver MMA4Z00-NS Kompatybilny 800G 2xSR4 OSFP PAM4 850NM 50 m moduł transcei | Słowa kluczowe: | MELLANOX Optyczny nadajnik |
| Podkreślić: | Optyczny transceiver OSFP 800G Mellanox,Transceiver MMA4Z00-NS 2xSR4 PAM4,Transceiver Mellanox 850nm z gwarancją |
||
opis produktu

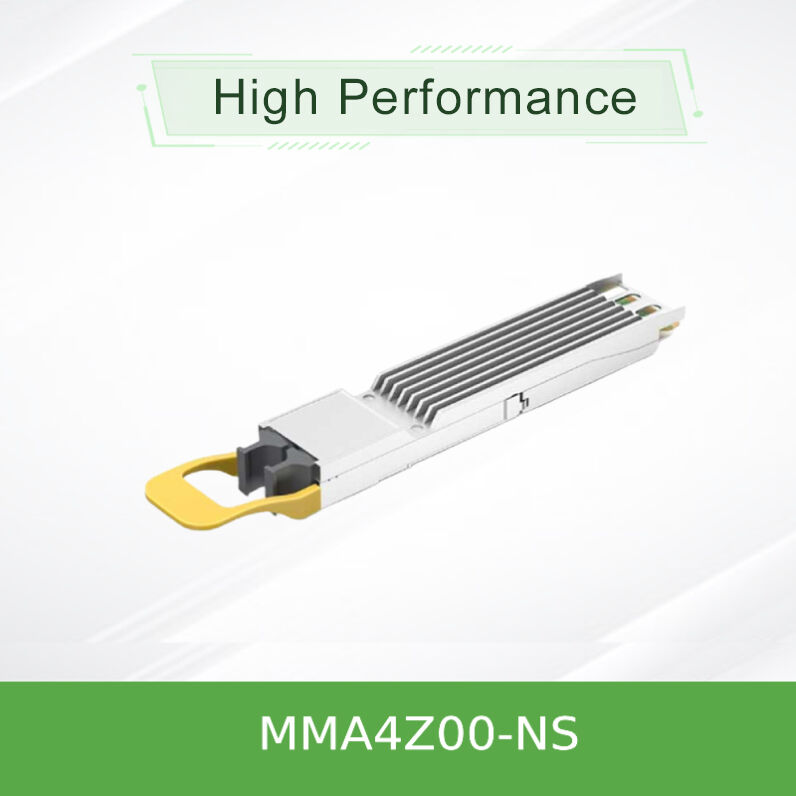

NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 Optical Transceiver dostarcza ostateczne rozwiązanie kart sieciowych o wysokiej gęstości i szerokości pasma dla AI i centrów danych HPC nowej generacji.
MMA4Z00-NS to nie tylko karta sieciowa, to przełom w zakresie gęstości i wydajności.Efektywnie podwajając gęstość portów przełączników takich jak platforma mq9700.Umożliwia to 64 porty 400G w podwoziu 32-slotowym, znacząco zmniejszając przestrzeń w regałach i złożoność kabli, jednocześnie automatycznie obsługując protokoły InfiniBand i Ethernet.
- Wsparcie podwójnych protokołów:Automatycznie aktywuje oprogramowanie InfiniBand lub Ethernet na podstawie przełącznika hosta
- Wysoka gęstość:Dwa porty 400G w jednym gnieździe OSFP, maksymalizując wykorzystanie płytki obliczeniowej przełącznika
- Wydajność:Zgromadzenie 800G (2x400G) z wykorzystaniem modulacji 100G-PAM4 na pas w 8 kanałach VCSEL
- Zakres:Do 50 metrów na włóknie multimodowe OM4, 30 metrów na OM3 (z dwoma płytkami patch)
- Wydajność energetyczna:Maksymalne rozpraszanie mocy wynosi 17 W przy trybie uśpienia o niskim zużyciu energii na poziomie 2,0 W
- Wtykacz na gorąco:W pełni zgodne ze standardami zarządzania OSFP MSA i CMIS 4.0

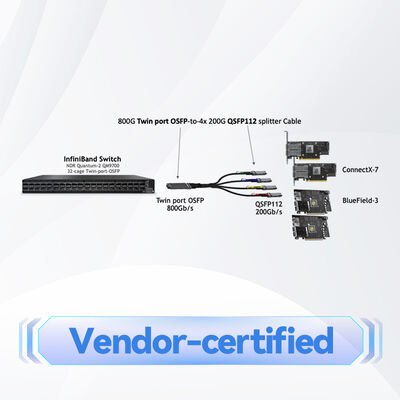

- Elastyczna łączność:Obsługuje zarówno kabły światłowodowe proste, jak i kabły światłowodowe splitter 1:2 dla konfiguracji łącza 400G lub 200G
- Wykorzystanie formularza i zarządzanie:Zgodne ze specyfikacją OSFP MSA Rev. 1.12 i wspólną specyfikacją interfejsu zarządzania (CMIS) 4.0
- Modulacja:100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) na pas elektryczny i optyczny
- Silnik optyczny:850 nm VCSEL (Vertical-Cavity Surface-Emitting Laser) dla transmisji multimodowej
- Złącze:Patentowana pionowa orientacja podwójnych złączy MPO-12/APC (Angled Physical Contact) w celu dopasowania do konstrukcji dwustronnej, minimalizującej odbicie z tyłu
- Diagnostyka:Kompleksowe monitorowanie diagnostyczne cyfrowe (DDM) w celu monitorowania temperatury, napięcia, stronniczości TX i mocy optycznej w czasie rzeczywistym na pasie
Transceiver działa jako zaawansowany konwerter elektrooptyczny. Po stronie hosta (np. przełącznik mq9700), przyjmuje 8 pasów sygnałów elektrycznych 100G-PAM4.dwa identyczne silniki nadajnika przetwarzają po cztery pasy.
Przepływ procesu:Wpis elektryczny (PAM4) → sterownik i układ laserowy (konwersja E/O) → 850nm światło w światło włóknowe multimodowe → odległy odbiornik (konwersja O/E) → sygnał elektryczny wyjściowy.
Każdy z dwóch portów optycznych wykorzystuje 12-włóknowy złącze MPO, ale aktywuje tylko 8 włókien (4 do przesyłania, 4 do odbierania).Wymagane są przewody światłowodowe typu B, które wewnętrznie wymieniają pary włókien Tx i Rx, aby prawidłowo ustawić nadajniki z odbiornikami.
- Interkonekcja przełącznika do przełącznika:Tworzenie połączenia 800G między dwoma przełącznikami lub dwoma niezależnymi połączeniami 400G do oddzielnych przełączników
- Połączenie serwera o wysokiej gęstości:Podłącz przełącznik do wielu adapterów NVIDIA ConnectX-7 i/lub DPU BlueField-3
- tkanina klastrowa AI/GPU:Idealny do budowy sieci o niskim opóźnieniu i dużej przepustowości dla systemów NVIDIA DGX H100 i komunikacji GPU-to-GPU przez InfiniBand
- Zjednoczone Centrum Danych Spine-Leaf:Maksymalizacja gęstości przepustowości w warstwach agregacyjnych i rdzeniowych tkanin Ethernet
| Atrybut | Specyfikacja |
|---|---|
| Model produktu | MMA4Z00-NS |
| Wskaźnik kształtu | OSFP Twin-Port |
| Wskaźnik danych zagregowanych | 800 Gb/s (2 x 400 Gb/s) |
| Modulacja | 100G-PAM4 na pas |
| Długość fali optycznej | 850 nm VCSEL |
| Maksymalny zasięg włókien (OM4) | 50 metrów. |
| Rodzaj złącza | 2 x MPO-12/APC |
| Wsparcie dla protokołu | NDR InfiniBand / 400 Gb Ethernet |
| Zużycie energii (maksymalnie) | 17 watów |
| Tryb niskiej mocy | < 2,0 Wattów |
| Napięcie zasilania | 3.3 V ± 5% |
| Temperatura obudowy operacyjnej | 0°C do +70°C |
| Klasy bezpieczeństwa lasera | Klasa 1M |
| Kompatybilne platformy | NVIDIA Quantum-2, Spectrum-4 przełączniki (seria mq9700) |
- Nieporównywalna gęstość portu:Podwaja skuteczną liczbę portów 400G na podwozie przełącznika w porównaniu z nadajnikami z jednym portem, oferując lepszą wydajność CapEx i rack space
- Protokół Agility:Jedno SKU obsługuje zarówno środowiska InfiniBand, jak i Ethernet, uproszczając zapasy i oferując przyszłościową elastyczność
- Inteligentne zarządzanie energią:W przypadku stosowania z kablami rozdzielaczami dla połączeń 200G automatycznie sygnalizuje karcie sieciowej końcowej zmniejszenie mocy z 8W do 5,5W, optymalizując ogólne zużycie energii w systemie
- NVIDIA Optymalizacja od końca do końca:Rygorystyczne testowanie i walidacja w ekosystemie NVIDIA, gwarantujące gwarantowaną wydajność i niezawodność
- Zwiększona konstrukcja chłodzenia:Płytkowa powłoka jest specjalnie zaprojektowana do optymalnej wydajności termicznej w środowiskach przełącznika o wysokiej gęstości chłodzonego powietrzem
W oparciu o dziesięcioletnie doświadczenie naszej firmy i silny zespół techniczny, zapewniamy kompleksowe wsparcie dla tego i innych rozwiązań kart sieciowych premium:
- Gwarancja:Stosowana jest standardowa gwarancja producenta. Dostępne opcje rozszerzonej obsługi
- Dostępność:W magazynie z gotowym do wysyłki zapasem, wspierającym zamówienia o dużej wielkości
- Wsparcie techniczne:Konsultacje z klientami 24/7 i pomoc techniczna po sprzedaży
- Usługi integracyjne:Wytyczne ekspertów dotyczące wdrożenia w środowiskach sieciowych NVIDIA i wielu dostawców
- Globalna Logistyka:Niezawodna wysyłka z dokładnym śledzeniem dostawy
KompatybilnośćSprawdź kompatybilność przełącznika hosta (np. serii mq9700). Użyj tylko z klatkami OSFP zalecanymi przez NVIDIA.
Rodzaj włókna:Użyj światła multimodowego OM3 lub OM4. Upewnij się, że biegunowość światła jest poprawna przy użyciu kabli krzyżowych typu B do bezpośrednich połączeń od odbiornika do odbiornika.
Obsługa:Przed włożeniem należy oczyścić zęby MPO zatwierdzonymi narzędziami, aby zapobiec zanieczyszczeniu, które jest główną przyczyną awarii połączeń.Należy przestrzegać środków ostrożności w zakresie rozładowania elektrostatycznego (ESD) podczas obsługi.
Środowiskowe:Działanie w określonym zakresie temperatury obudowy (0°C do 70°C).
Bezpieczeństwo laserowe:Nie wpatruj się w otwarte otwory optyczne ani nie używaj instrumentów optycznych do obserwacji wiązki.
Sekwencja mocy:Moduł jest podłączalny na gorąco, ale zapewnia zasilanie i uziemienie systemu hosta zgodnie ze specyfikacjami, aby uniknąć uszkodzeń.
