NVIDIA Quantum-2 MQM9790-NS2F 64-port 400Gb/s InfiniBand Smart Switch ¢ 51.2Tb/s Przepustowość z SHARPv3 w sieci przyspieszenie dla AI i HPC Data Centers

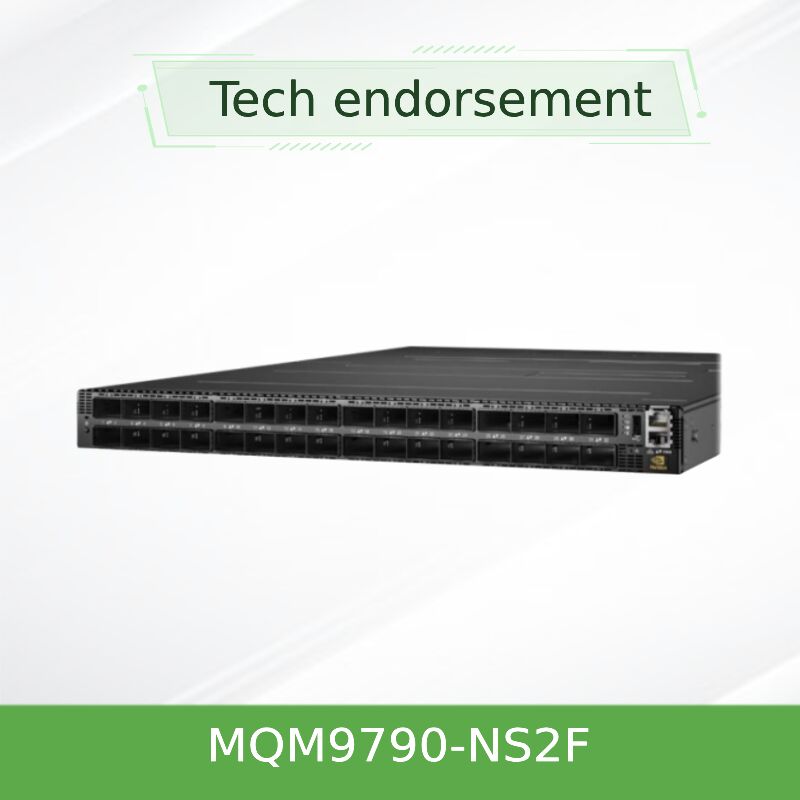

NVIDIA Quantum-2 MQM9790-NS2F 400Gb/s InfiniBand Smart Switch

Bezprecedensowe 64 porty 400Gb/s NDR InfiniBand w czynniku kształtu 1U, zapewniające łączną przepustowość 51.2Tb/s i 66.5 miliardów pakietów na sekundę z akceleracją w sieci SHARPv3 dla ekstremalnych środowisk AI i HPC.

• 64 nieblokowane porty InfiniBand 400Gb/s (32 złącza OSFP o podwójnej gęstości radix)
• Łączna pojemność przełączania: 51,2 Tb/s (w obu kierunkach)
• Technologia SHARP trzeciej generacji (SHARPv3) dla 32x wyższego przyspieszenia AI
• Niezarządzane SKU (MQM9790-NS2F) z obsługą podsieci obsługującą do 2000 węzłów
• Przepływ powietrza P2C, 1+1 nadmierne źródła zasilania, 1U standardowej głębokości, kompatybilny z powrotem z HDR/EDR

Charakterystyka

• 400Gb/s Wydajność NDR:64 porty z prędkością 400 Gb/s na port z pełną szerokością pasma dwukierunkowego i ultra niskim opóźnieniem.
• Tryb podwójnej gęstości 200G:Technologia rozdzielenia portów zapewnia 128 portów o przepustowości 200 Gb/s, co jest idealne dla gęstych wdrożeń ToR.
• SHARPv3 In-Network Computing:Agregacja/redukcja danych w ramach komunikacji zbiorowej w oparciu o sprzęt.
• Zaawansowana obsługa topologii:Fat Tree, SlimFly, DragonFly+, wielowymiarowy Torus i adaptacyjna trasa.
• Optymalizacja energii i przestrzeni:80 PLUS Złoty certyfikat, wentylatory do wymiany na gorąco, podwozie 1U z możliwością chłodzenia z przodu do tyłu lub z tyłu do przodu.

Technologia i normy

W oparciu o architekturę NVIDIA Quantum-2 InfiniBand, MQM9790-NS2F integrujeSharpv3w przypadku redukcji w sieci,RDMA (Remote Direct Memory Access) (Odległy bezpośredni dostęp do pamięci), dostosowujące się trasy, rozszerzone wirtualne mapowanie pasów ruchu (VL) i kontrola zatłoczenia.NDR 400Gb/sKomutator działa w systemie MLNX-OS (wersja niezarządzana polega na zewnętrznym UFM lub OpenSM do zaawansowanego zarządzania tkaninami).

Zasada działania: In-Network Computing z SHARPv3

W przeciwieństwie do konwencjonalnych przełączników, które tylko przesyłają pakiety, MQM9790-NS2F wykonuje obliczenia na danych, gdy przechodzi przez tkaninę.Zgromadza i redukuje dane dotyczące operacji zbiorowych (e.g., all-reduce, barrier) z prędkością przewodu, drastycznie zmniejszając ruch między punktami końcowymi.Wbudowany procesor x86 Coffee Lake i3 zarządza inicjalizacją tkaniny i odkrywaniem topologii, podczas gdy przyspieszenie danych występuje w dedykowanym sprzęcie.

Aplikacje i wdrażanie

• Szkolenie w zakresie sztucznej inteligencji na skalę ekzaskalową:Duże modele językowe i głębokie uczenie wymagające ogromnej przepustowości.
• Wykorzystanie urządzeń do obliczeń o wysokiej wydajności (HPC):Modelowanie klimatu, dynamika molekularna i obliczeniowa dynamika płynów.
• Dwuwagę na szczycie półki (ToR):128-port konfiguracja 200G dla gęstej łączności serwerów.
• Centrum danych w chmurze i przedsiębiorstwach:Duża przepustowość pamięci masowej (NVMe-oF), przyspieszenie bazy danych.
• Laboratoria badawcze i rządowe:Tkanina o bardzo niskim opóźnieniu dla odkryć naukowych.

Specyfikacje techniczne i opcje zamówienia

Uwaga: Wszystkie modele zawierają procesor x86 Coffee Lake i3, 8GB DDR4, M.2 SSD 16GB, 1x USB 3.0, 1x I2C USB, 1x RJ45 (UART).

Zalety i cechy odróżniające

• w porównaniu z poprzednim pokoleniem (QM8700):2.5x więcej portów (64 w porównaniu z 40), 3,2x łączna przepustowość (51,2Tb / s w porównaniu z 16Tb / s) i SHARPv3 zapewnia 32x wyższą przyspieszenie AI.
• W porównaniu z konkurencyjnymi przełącznikami 400G:Zintegrowany SHARPv3 skraca czas zakończenia pracy; tryb 200G o podwójnej gęstości obniża poziomy sieci i oszczędza koszty.
• Najgęstszy roztwór ToR:128 portów 200G w 1U ̇ idealnie nadaje się do racków o dużej gęstości.
• Proporcjonalność energii:Wskaźniki mocy z wykorzystaniem portu; certyfikowane ENERGY STAR.
• Bezproblemowa kompatybilność z przeszłością:Działa z kartami sieciowymi ConnectX-6/5/4 i istniejącym okablowaniem.

Usługi i wsparcie

Oferujemy pełne wsparcie cyklu życia: 24/7 konsultacje techniczne, obsługa RMA i pomoc na miejscu.i integracji z istniejącymi tkaninami InfiniBand. Wszystkie jednostki posiadają 1 roczną gwarancję (rozszerzalną). Zamówienia wysyłane są w ciągu 24-48 godzin z naszego 10M+ zapasów. Dostępne są niestandardowe okablowanie i pakiety kart sieciowych.

Często zadawane pytania (FAQ)

P: Czy MQM9790-NS2F jest kompatybilny z kartami sieciowymi Mellanox ConnectX-6?

A:Tak, w pełni obsługuje ConnectX-6 (HDR/EDR) i ConnectX-5/4.

P: Jak działa tryb 128 portów 200 Gb/s?

A:Każdy z łączników OSFP posiada 8 pasów.przełącznik skutecznie podwaja liczbę portów dla punktów końcowych 200G idealne dla wysokiej gęstości ToR.

P: Czy ten niezarządzany przełącznik może uruchomić menedżera podsieci?

A:Tak, zawiera on wbudowany menedżer podsieci zdolny do zarządzania do 2000 węzłami.

P: Jakie opcje chłodzenia są dostępne?

A:MQM9790-NS2F ma przepływ powietrza P2C (port-to-power/forward).

P: Jakie jest typowe zużycie energii przy obciążeniu 50%?

A:W zależności od wykorzystania i typu kabla, typowe zużycie mocy waha się od 250W do 350W przy połowie obciążenia.

Precautions & Compatibility Notes Niezależnie od tego, czy jest ona stosowana, należy ją stosować.

• kierunek przepływu powietrza:Sprawdź, czy chłodzenie stojaku pasuje do Twojego modelu: P2C (MQM9790-NS2F) lub C2P (MQM9790-NS2R).
• Zasilanie:Zakres wejściowy 200-240 V prądu przemiennego (nie 100-127 V).
• Kablówka:W przypadku 400G należy użyć pasywnej miedzi OSFP (do 3m) lub aktywnych modułów optycznych.
• Środowisko pracy:Temperatura 0°C ∼40°C, wilgotność 10% ∼85% nie kondensująca, wysokość ≤3050m. EMC zgodne z CE, FCC, VCCI, ICES, RCM.
• OprogramowanieWykorzystanie zewnętrznego menedżera podsieci/UFM zalecane jest dla tkanin dużych rozmiarów.
