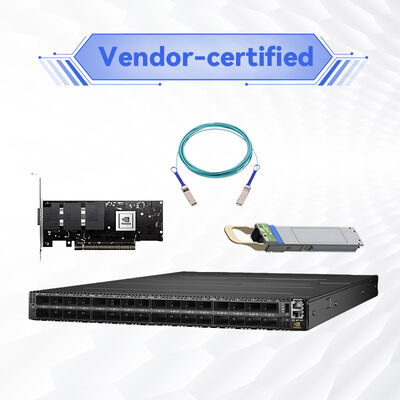

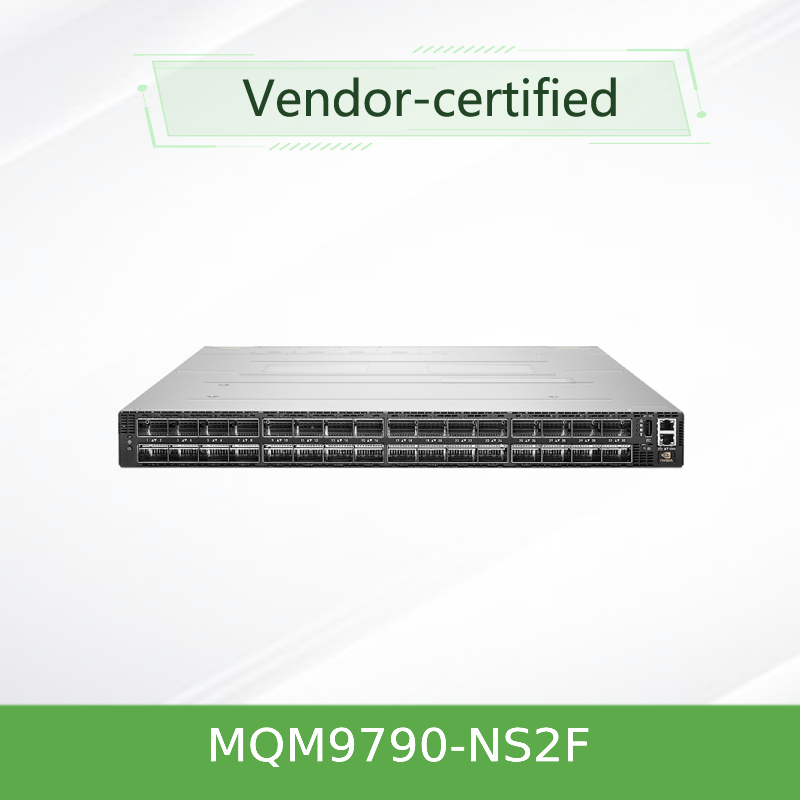

NVIDIA MQM9790-NS2F 400Gb/s InfiniBand Switch 64-port NDR, 51.2Tb/s, zarządzane zewnętrznie, 1U dla klastrów HPC i AI
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Dokument: | MQM9700 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Aplikacja: | Serwer | Stan: | Nowe i oryginalne |
|---|---|---|---|
| Zagregowana przepustowość: | 51,2 TB/s dwukierunkowy | Kierownictwo: | MLNX-OS z CLI, Webui, SNMP, JSON Wsparcie |
| Nazwa: | MQM9790-NS2F Przełącznik sieciowy InfiniBand Mellanox Skalowanie centrów danych za pomocą inteligent | Słowo kluczowe: | przełącznik Mellanox 400g |
| Podkreślić: | NVIDIA InfiniBand Switch 400Gb/s,Przełącznik sieciowy NDR 64-port,Przełącznik 1U zarządzany zewnętrznie |
||
opis produktu
64 nieblokujące się porty 400 Gb/s NDR w obudowie 1U. Zapewnia łączną przepustowość 51,2 Tb/s dzięki przetwarzaniu w sieci SHARPv3, bardzo niskim opóźnieniom i nadmiarowej mocy - stworzonej specjalnie dla centrów danych HPC i AI o ekstremalnej skali.
Numer części:MQM9790-NS2FPrzepływ powietrza:P2C (od przodu do tyłu)Kierownictwo:Zarządzane zewnętrznieWspółczynnik kształtu:Montaż w stojaku 1U
NVIDIA MQM9790-NS2F to przełącznik Quantum-2 InfiniBand o stałej konfiguracji, oparty na wiodącej w branży architekturze NDR 400 Gb/s. Zaprojektowany z myślą o ekstremalnych obciążeniach HPC i AI, ten zarządzany zewnętrznie wariant zapewnia 64 nieblokujące się porty (poprzez 32 złącza OSFP) w kompaktowej obudowie 1U, zapewniając zdumiewającą przepustowość dwukierunkową 51,2 Tb/s i ponad 66,5 miliarda pakietów na sekundę.
Model MQM9790-NS2F jest zoptymalizowany pod kątem środowisk, w których scentralizowany menedżer podsieci (taki jak NVIDIA UFM) koordynuje kontrolę sieci szkieletowej. Obejmuje przetwarzanie w sieci SHARPv3, routing adaptacyjny, RDMA i zaawansowaną kontrolę przeciążenia - umożliwiając badaczom i twórcom sztucznej inteligencji radzenie sobie z najbardziej wymagającymi wyzwaniami wymagającymi dużej ilości danych z niespotykaną dotąd wydajnością i skalowalnością.
- 64 porty 400Gb/s NDR (32 złącza OSFP)
- Łączna przepustowość nieblokująca 51,2 Tb/s
- >66,5 miliarda pakietów na sekundę (BPPS)
- Przetwarzanie w sieci SHARPv3 (akceleracja AI 32x)
- Nadmiarowe zasilanie prądem zmiennym 1+1 z możliwością wymiany podczas pracy
- Moduły wentylatorów z możliwością wymiany podczas pracy, z certyfikatem 80 PLUS Gold+
- Technologia podziału portów: do 128 portów przy 200 Gb/s
- Adaptacyjny routing, RDMA i kontrola zatorów
- Wstecznie kompatybilny z HDR i EDR
- Zgodny z RoHS-6, posiada certyfikat CE/FCC/VCCI
Platforma NVIDIA Quantum-2 wprowadza trzecią generację technologii SHARP (SHARPv3), zapewniając do 32 razy większe przyspieszenie AI w porównaniu z poprzednią generacją. Przenosząc zbiorowe operacje z procesora do sieci przełączników, SHARPv3 radykalnie skraca czas operacji MPI i przepływ danych w sieci szkieletowej.
Układ ASIC Quantum-2integruje zaawansowane funkcje: podział portów dla podwójnej gęstości 200 Gb/s, routing adaptacyjny, ulepszone mapowanie VL i możliwości sieci samonaprawy. Wbudowany procesor x86 Coffee Lake i3 obsługuje system MLNX-OS zapewniający kompleksowe zarządzanie.
Integracja z SHARPv3:Obsługiwane przez MLNX-OS i UFM Enterprise (zarządzane zewnętrznie).
- Liść/grzbiet na górze szafy w klastrach HPC o ekstremalnej skali
- Tkaniny szkoleniowe i wnioskowania AI do głębokiego uczenia się
- Wysokowydajne platformy pamięci masowej i analizy danych
- Badania i obliczenia naukowe (pogoda, genomika, fizyka)
- Centra danych w chmurze z obciążeniami na dużą skalę dla wielu dzierżawców
- Adaptery hosta:ConnectX-6, ConnectX-7 NDR
- Kable:OSFP pasywna/aktywna miedź, aktywne optyczne, moduły optyczne
- Kierownictwo:NVIDIA UFM, MLNX-OS, OpenSM
- Wstecz:HDR (200Gb/s), EDR (100Gb/s) z odpowiednimi transiwerami
- Topologie:Fat Tree, SlimFly, DragonFly+, wielowymiarowy Torus
| Kategoria | Szczegół |
|---|---|
| Model | MQM9790-NS2F |
| Porty | 64 x 400 Gb/s NDR (32 złącza OSFP) |
| Przepustowość | Łącznie 51,2 Tb/s, bez blokowania |
| Szybkość pakietu | >66,5 miliarda pakietów na sekundę (BPPS) |
| Procesor/pamięć | x86 Coffee Lake i3, 8 GB pamięci DDR4 SO-DIMM, 16 GB dysku SSD M.2 |
| System operacyjny/zarządzanie | MLNX-OS; zarządzane zewnętrznie (UFM / SM oparte na hoście) |
| Zasilanie | Nadmiarowe 1+1 z możliwością wymiany podczas pracy; 200-240VAC, 80 PLUS Gold+ |
| Chłodzenie/przepływ powietrza | P2C (od przodu do tyłu), moduł wentylatora z możliwością wymiany podczas pracy |
| Porty zarządzania | 1x RJ45, 1x RJ45 (UART), 1x USB 3.0, 1x USB (I2C) |
| Wymiary (wys. x szer. x głęb.) | 1,7 x 17,0 x 26,0 cali (43,6 x 438 x 660,4 mm) |
| Waga | 14,5 kg (32,0 funtów) |
| Temperatura robocza/wilgotność | 0°C-40°C / 10%-85% bez kondensacji |
| Wysokość | Do 3050 m |
| Bezpieczeństwo / EMC | CE, FCC, VCCI, ICES, RCM; RoHS, CB, cTUVus, CU |
| Dołączone akcesoria | Zestaw szyn (standardowa głębokość), 2x zasilacze AC |
| Numer części | Typ | Przepływ powietrza | Kierownictwo |
|---|---|---|---|
| MQM9790-NS2F | Przełącznik | P2C (od przodu do tyłu) | Zarządzane zewnętrznie |
| MQM9790-NS2R | Przełącznik | C2P (od tyłu do przodu) | Zarządzane zewnętrznie |
| MQM9700-NS2F | Przełącznik | P2C (od przodu do tyłu) | Zarządzane wewnętrznie |
| MQM9700-NS2R | Przełącznik | C2P (od tyłu do przodu) | Zarządzane wewnętrznie |
Notatka:MQM9790-NS2F to zarządzany zewnętrznie wariant przepływu powietrza P2C. Przed złożeniem zamówienia sprawdź strategię chłodzenia centrum danych. W przypadku wewnętrznie zarządzanych wdrożeń należy rozważyć serię MQM9700.
- Roczna standardowa gwarancja (możliwość przedłużenia)
- Wsparcie techniczne poprzez e-mail/telefon
- Aktualizacje oprogramowania sprzętowego i aktualizacje MLNX-OS
- Usługi RMA dla wadliwych urządzeń
- Globalna logistyka i dostawa
Czy ten przełącznik jest zarządzany wewnętrznie?
Nie, MQM9790-NS2F jest zarządzany zewnętrznie. Wymaga menedżera podsieci opartego na hoście (UFM / OpenSM).
Czy mogę zmienić kierunek nawiewu?
Nie, P2C (od przodu do tyłu) jest naprawione. Wybierz -NS2R dla przepływu powietrza C2P.
Czy obsługuje SHARPv3?
Tak, z konfiguracją MLNX-OS i UFM Enterprise.
Jaka jest maksymalna liczba portów przy 200 Gb/s?
Do 128 portów przy użyciu technologii podziału portów.
- Upewnij się, że orientacja przepływu powietrza odpowiada strategii chłodzenia szafy.
- Aby zapewnić zgodność z NDR, używaj wyłącznie optyki i kabli OSFP zatwierdzonych przez firmę NVIDIA.
- Przed podłączeniem do sieci szkieletowej upewnij się, że Menedżer podsieci jest prawidłowo skonfigurowany.
- Temperatura pracy: 0°C-40°C; utrzymywać odpowiednią wentylację.
- Ten przełącznik obsługuje tylko napięcie 200–240 V AC – nie jest kompatybilny z napięciem 100–120 V AC.
Założona w 2008 roku firma Starsurge jest opartym na technologii dostawcą sprzętu sieciowego, usług IT i rozwiązań do integracji systemów. Obsługujemy klientów z sektora rządowego, opieki zdrowotnej, produkcyjnej, edukacyjnej, finansowej i korporacyjnej na całym świecie, oferując przełączniki, karty sieciowe, bezprzewodowe punkty dostępowe, kontrolery, kable i rozwiązania IoT. Nasz doświadczony zespół sprzedaży i techniczny oferuje wielojęzyczne wsparcie, tworzenie oprogramowania na zamówienie i globalną dostawę - dbając o niezawodną jakość i szybką obsługę.
- ASIC:NVIDIA Quantum-2
- Porty:64 x NDR (32 OSFP)
- Przepustowość:51,2 Tb/s
- Szybkość pakietu:>66,5 BPPS
- SHARPv3:32-krotne przyspieszenie AI
- Kierownictwo:Zewnętrzny (UFM/OpenSM)
- HCA:ConnectX-6, ConnectX-7
- Kable:OSFP DAC/AOC/optyka
- SM:Przedsiębiorstwo UFM, OpenSM
- Wstecz:HDR (200G), EDR (100G)
- Topologie:Grube drzewo, SlimFly, DragonFly+, Torus
- Potwierdź przepływ powietrza: P2C (MQM9790-NS2F) vs C2P
- Sprawdź głębokość stelaża (standardowo 1U)
- Sprawdź zasilanie: tylko 200–240 V AC
- Planuj menedżera podsieci (host zewnętrzny)
- Sprawdź zgodność optyki/kabla OSFP
