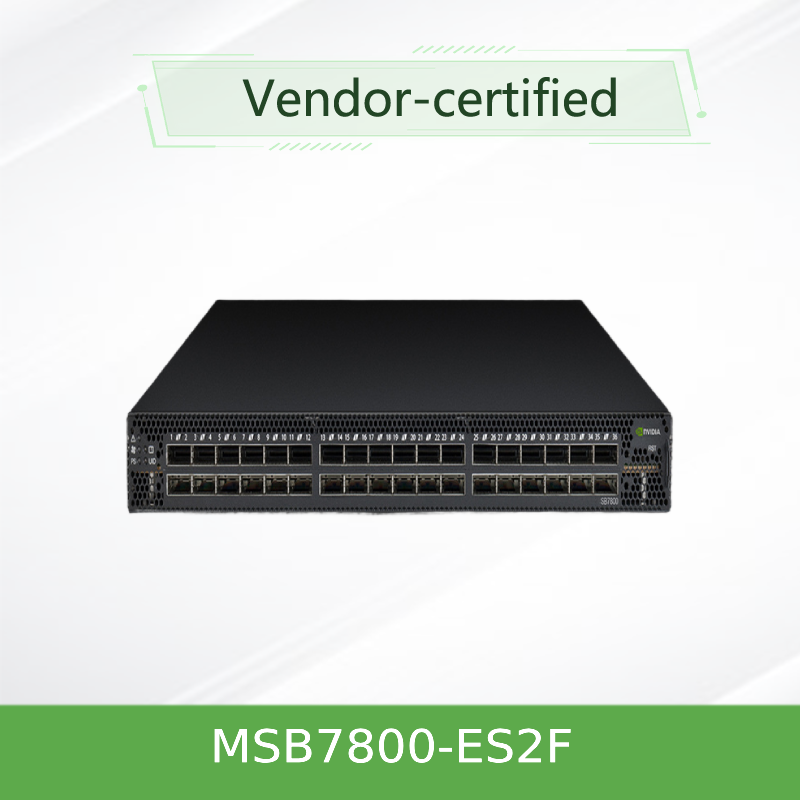

NVIDIA MSB7800-ES2F to przełącznik InfiniBand o stałej konfiguracji, oparty na układzie ASIC Switch-IB 2, zaprojektowany tak, aby sprostać ekstremalnym wymaganiom w zakresie przepustowości i opóźnień w zastosowaniach wymagających obliczeń o wysokiej wydajności (HPC) i sztucznej inteligencji. Dzięki 36 portom QSFP28 pracującym z szybkością 100 Gb/s EDR zapewnia nieblokującą strukturę przełączającą, którą można skalować od małych klastrów badawczych po duże korporacyjne centra danych.

Ten zarządzany zewnętrznie wariant (MSB7800-ES2F) jest zoptymalizowany pod kątem środowisk, w których scentralizowany menedżer podsieci (taki jak OpenSM lub NVIDIA UFM) obsługuje kontrolę sieci szkieletowej, zapewniając niskie zużycie energii (typowo 122 W) i konstrukcję 1U o dużej gęstości. Zawiera technologię NVIDIA SHARP, która przyspiesza zbiorowe operacje MPI, uwalniając zasoby procesora do obliczeń i skracając czas realizacji zadań.

Kluczowe funkcje

• ✓ 36 portów EDR 100 Gb/s w obudowie 1U
• ✓ Łączna przepustowość nieblokująca 7,2 Tb/s
• ✓ Opóźnienie między portami < 90 ns

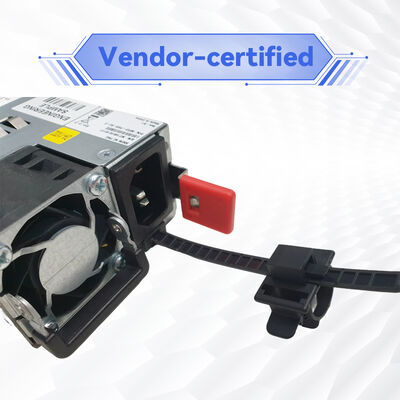

• ✓ Nadmiarowe zasilanie prądem przemiennym 1+1 z możliwością wymiany podczas pracy
• ✓ N+1 nadmiarowych wentylatorów z możliwością wymiany podczas pracy
• ✓ Certyfikat 80 PLUS Gold+ i ENERGY STAR
• ✓ Adaptacyjne wyznaczanie tras i kontrola zatorów
• ✓ Zgodność wsteczna z FDR (56 Gb/s) i QDR (40 Gb/s)
• ✓ Oprogramowanie MLNX-OS z dwurdzeniowym procesorem x86
• ✓ Zgodność z RoHS-6 i certyfikat EMC

Technologia: przetwarzanie w sieci

Protokół Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) firmy NVIDIA odciąża zbiorcze operacje z procesora do sieci przełączników, eliminując wielokrotne przesyłanie danych między punktami końcowymi. Skraca to czas operacji MPI i uwalnia zasoby procesora do obliczeń.

Przełącznik-IB 2 ASICzapewnia zaawansowane funkcje: routing adaptacyjny, kontrolę zatorów, mapowanie VL2VL i dublowanie portów. Dwurdzeniowy procesor Intel Celeron x86 obsługuje system operacyjny MLNX-OS w ​​celu pełnego zarządzania obudową.

Typowe wdrożenia

• • Łączność na górze szafy w klastrach HPC
• • Topologie typu „spine-leaf” dla sztucznej inteligencji i struktur głębokiego uczenia się
• • Korporacyjne centra danych z wysokowydajną pamięcią masową
• • Środowiska badawcze i edukacyjne (fizyka, genomika, klimat)
• • Usługi finansowe dla infrastruktur handlowych charakteryzujących się niskimi opóźnieniami

Zgodność

• •Adaptery hosta:ConnectX-4, ConnectX-5 EDR
• •Kable:QSFP28 pasywna miedź, aktywna optyka, moduły optyczne
• •Kierownictwo:OpenSM, NVIDIA UFM, MLNX-OS
• •Wstecz:FDR (56Gb/s), QDR (40Gb/s) z odpowiednimi transiwerami
• •Menedżer podsieci:Zarządzane zewnętrznie (wymaga SM opartego na hoście)

Serwis i wsparcie

• • 1-letnia standardowa gwarancja (możliwość przedłużenia)
• • Wsparcie techniczne poprzez e-mail/telefon
• • Aktualizacje oprogramowania sprzętowego i aktualizacje MLNX‑OS
• • Usługi RMA dla wadliwych urządzeń
• • Globalna logistyka i dostawa

Często zadawane pytania

Środki ostrożności

• • Upewnij się, że orientacja przepływu powietrza odpowiada strategii chłodzenia szafy.
• • Używaj wyłącznie optyki i kabli zatwierdzonych przez firmę NVIDIA, aby zapewnić zgodność z EDR.
• • Przed podłączeniem do sieci szkieletowej upewnij się, że Menedżer podsieci jest skonfigurowany.
• • Zakres temperatury pracy: 0°C–45°C; utrzymywać odpowiednią wentylację.
• • Ten przełącznik nie obsługuje zasilania prądem stałym – tylko prądem przemiennym.

Hongkong Starsurge Group Co., Limited

Założona w 2008 roku firma Starsurge jest opartym na technologii dostawcą sprzętu sieciowego, usług IT i rozwiązań do integracji systemów. Obsługujemy klientów z sektora rządowego, opieki zdrowotnej, produkcyjnej, edukacyjnej, finansowej i korporacyjnej na całym świecie, oferując przełączniki, karty sieciowe, bezprzewodowe punkty dostępowe, kontrolery, kable i rozwiązania IoT. Nasz doświadczony zespół sprzedaży i techniczny oferuje wielojęzyczne wsparcie, tworzenie oprogramowania na zamówienie i globalną dostawę – dbając o niezawodną jakość i szybką obsługę.

Kluczowe fakty

• •ASIC:Przełącznik-IB 2
• •Porty:36xQSFP28
• •Przepustowość:7,2 Tb/s
• •Utajenie:<90ns
• •OSTRY:Tak (odciążenie zbiorowe)
• •Moc (typ):122 W

Matryca kompatybilności

• •HCA:ConnectX-4, ConnectX-5 EDR
• •Kable:QSFP28 DAC/AOC/optyka
• •SM:OpenSM, UFM Enterprise
• •Wstecz:FDR (56G), QDR (40G)
• •Oprogramowanie sprzętowe:MLNX-OS, gotowy na SHARP

Lista kontrolna kupującego

• ✓ Potwierdź przepływ powietrza: P2C (MSB7800-ES2F) vs C2P
• ✓ Sprawdź głębokość stojaka (wymagana głębokość standardowa)
• ✓ Sprawdź zasilanie: tylko AC, 100-240 V
• ✓ Zaplanuj menedżera podsieci (host zewnętrzny)
• ✓ Sprawdź kompatybilność optyki/kabla
