Kabel rozdzielający 200G na 2x100G HDR100 DAC MCP7H50-H002R26

Szczegóły Produktu:

Nazwa handlowa: Mellanox
Numer modelu: MCP7H50-H002R26
Dokument: MCP7H50-H002R26.pdf

Zapłata:

Minimalne zamówienie: 1 szt
Cena: Negotiate
Szczegóły pakowania: Pudełko zewnętrzne
Czas dostawy: Na podstawie zapasów
Zasady płatności: T/T
Możliwość Supply: Dostawa według projektu/partii
Najlepsza cena Kontakt

Szczegóły informacji
Dostępność: Magazyn Gwarancja: 1 rok
Stan: Nowe i oryginalne Technologia: Infiniband
Typ: MELLANOX AOC KABEL długość kabla: 2 metry
Nazwa: MELLANOX DAC Kabel MCP7H50-H002R26 200 GB/S do 2x100 GB/S 2,0M 26AWG Kabel sieciowy Infiniband Słowo kluczowe: Kabel DAC Mellanox

opis produktu

Każdy port QSFP56 zawiera wymienialny w terenie EEPROM, który przechowuje dane konfiguracyjne i identyfikacyjne produktu, czytelne dla systemu hosta w celu zaawansowanego zarządzania i diagnostyki. Dzięki rygorystycznym testom produkcyjnym i solidnej konstrukcji mechanicznej, ten kabel zapewnia niezawodność "po wyjęciu z pudełka" dla wysokowydajnych obliczeń, klastrów AI i infrastruktur hiperskalowalnych.

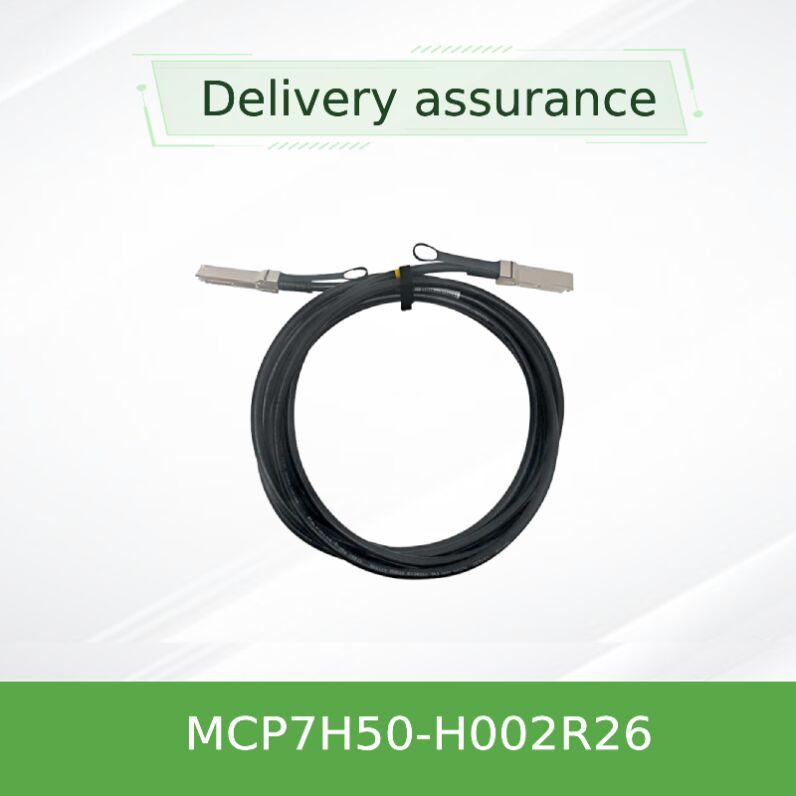

Kabel rozdzielający Mellanox MCP7H50-H002R26, 200Gb/s HDR do 2x100Gb/s HDR100 QSFP56 Direct Attach Copper

Szybki, pasywny kabel miedziany o niskim opóźnieniu dla sieci InfiniBand HDR 200G. Łączy pojedynczy port QSFP56 200Gb/s z dwoma niezależnymi portami QSFP56 HDR100 100Gb/s — ekonomiczne rozwiązanie do połączeń na krótkie odległości, bez zużycia energii w zespole kablowym.

Część: MCP7H50-H002R26 Długość: 2m (26AWG) Szybkość transmisji danych: 200G → 2x100G BER < 1E-15
Przegląd produktu

Kabel Mellanox MCP7H50-H002R26 to pasywny, hybrydowy kabel rozdzielający miedziany, przeznaczony do zastosowań InfiniBand HDR (High Data Rate) 200Gb/s. Oferuje ekonomiczną, energooszczędną alternatywę dla połączeń optycznych na krótkie odległości w centrach danych. Jeden koniec wyposażony jest w złącze QSFP56 200Gb/s, a druga strona rozdziela się na dwa porty QSFP56 HDR100 100Gb/s. Wewnętrzne okablowanie mapuje każdą z dwóch par miedzianych (para 1 i 2, 3 i 4) z pojedynczego QSFP56 na niezależne podwójne pary miedziane na każdym z dwóch złączy QSFP56, umożliwiając płynną łączność HDR100.Każdy port QSFP56 zawiera wymienialny w terenie EEPROM, który przechowuje dane konfiguracyjne i identyfikacyjne produktu, czytelne dla systemu hosta w celu zaawansowanego zarządzania i diagnostyki. Dzięki rygorystycznym testom produkcyjnym i solidnej konstrukcji mechanicznej, ten kabel zapewnia niezawodność "po wyjęciu z pudełka" dla wysokowydajnych obliczeń, klastrów AI i infrastruktur hiperskalowalnych.Kluczowe cechy

✅ Zgodny ze standardem IBTA InfiniBand HDR — 200Gb/s do 2x 100Gb/s HDR100

✅ Modulacja PAM4 4x 50Gb/s na linię, umożliwiająca wysoką gęstość przepustowości
✅ Obudowa QSFP56 zgodna z SFF-8665; interfejs zarządzania SFF-8636 I²C
✅ Możliwość podłączenia "na gorąco", pojedyncze napięcie zasilania 3,3V (zużycie energii tylko typowo 0,1W)
✅ Współczynnik błędów bitowych (BER) lepszy niż 1E-15 przy użyciu z systemami Mellanox InfiniBand HDR
✅ Płaszcz LSZH (niska emisja dymu, bezhalogenowy), zgodny z RoHS, płytka drukowana bez ołowiu i halogenów
✅ Temperatura pracy obudowy: 0°C do 70°C, temperatura przechowywania: -40°C do 85°C
✅ Impedancja charakterystyczna: 100Ω ±10%, niskie opóźnienie propagacji
Technologia i integralność sygnału
Zbudowany w oparciu o technologię pasywnych miedzianych twinax, MCP7H50-H002R26 wykorzystuje przewód o grubości 26 AWG, aby osiągnąć optymalną integralność sygnału do 2 metrów. Wykorzystuje sygnalizację PAM4 (4-poziomowa modulacja amplitudy impulsów) do dostarczania 50Gb/s na linię przy zachowaniu ultra-niskiego opóźnienia — idealne dla wrażliwych na opóźnienia sieci HPC i treningu AI. Hybrydowa architektura rozdzielająca umożliwia elastyczne projektowanie szaf, łącząc jeden port przełącznika 200G HDR z dwoma serwerami lub adapterami 100G HDR100 bez aktywnych retimerów. Wszystkie parametry elektryczne spełniają specyfikacje SFF-8665 i InfiniBand Trade Association (IBTA), zapewniając interoperacyjność między urządzeniami zgodnymi ze standardami.
Typowe wdrożenia

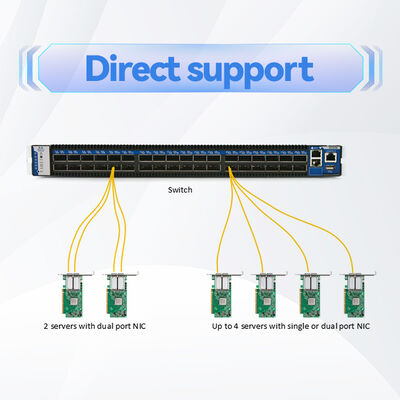

Topologie InfiniBand HDR leaf-spine: podłączanie portów przełączników 200Gb/s do węzłów obliczeniowych HDR100 100Gb/s.Klastry wysokowydajnych obliczeń (HPC) wymagające mieszanych prędkości połączeń bez kosztów aktywnych rozwiązań optycznych.Sieci centrów danych AI/ML: wydajne okablowanie rozdzielające dla serwerów GPU z podwójnymi portami 100G.

Systemy pamięci masowej i zbieżne środowiska Ethernet/IB, gdzie miedź na krótkie odległości redukuje zużycie energii i opóźnienia.
  • Okablowanie Top-of-rack (ToR): czyste zarządzanie kablami z elastycznym promieniem gięcia (minimalne pojedyncze gięcie: 34mm).
  • Kompatybilność
  • Zaprojektowany do bezproblemowej integracji z przełącznikami i adapterami InfiniBand Mellanox (NVIDIA). W pełni zgodny ze specyfikacjami IBTA HDR i HDR100, a także wstecznie kompatybilny z linkami HDR100, EDR i FDR przy niższych prędkościach, gdy jest używany z odpowiednimi adapterami. Zawartość EEPROM jest zgodna z SFF-8636, umożliwiając solidne zarządzanie po stronie hosta przez I²C. W przypadku platformy innych producentów, kompatybilność zależy od zgodności systemu hosta z QSFP56 MSA i specyfikacjami InfiniBand HDR.
  • ✅ Zweryfikowano z:
  • Seria przełączników Mellanox Quantum™ HDR, adaptery ConnectX®-6 HDR i karty ConnectX-6 HDR100. Skontaktuj się z działem wsparcia w celu weryfikacji z innymi markami.
Specyfikacje techniczne

Absolutne maksymalne parametry

Napięcie zasilania (Vcc)-0,3V do 3,6VNapięcie wejściowe danych
-0,3V do 3,6V
Napięcie wejściowe sterowania
0°C do 70°C 3,135V – 3,465V (typ. 3,3V)
-40°C do +85°C 3,135V – 3,465V (typ. 3,3V)
Napięcie zasilania (Vcc) 3,135V – 3,465V (typ. 3,3V)
Pobór mocy ≤ 0,1W (konstrukcja pasywna)
Temperatura pracy obudowy
0°C do 70°C Wilgotność względna podczas pracy
5% do 85% (bez kondensacji) Elektryczne i mechaniczne
Impedancja charakterystyczna 100Ω ±10% (90~110Ω)
Opóźnienie propagacji ≤ 4,5 ns/m (informacyjne)
Grubość przewodu (H002R26)
26 AWG Średnica zewnętrzna
6,8 ± 0,3 mm Minimalny promień gięcia (pojedyncze)
34 mm (5x średnica zewnętrzna z dala od złącza) Zerowe zużycie energii:
10x średnica zewnętrzna (ok. 68mm) Konstrukcja pasywna eliminuje pobór mocy z zespołu kablowego, zmniejszając ogólny PUE centrum danych.
LSZH (niska emisja dymu, bezhalogenowy) Przewodnik wyboru
Numer części Długość
AWG Średnica zewnętrzna kabla
Opis
MCP7H50-H001R30 1 m 30 AWG 5,2 ± 0,3 mm 200G HDR do 2x100G HDR100, QSFP56 do 2xQSFP56, LSZH, tęczowy uchwyt
MCP7H50-H01AR30 1,5 m 26 AWG 6,8 ± 0,3 mm Rozdzielacz 200G HDR do 2x100G HDR100, pasywny hybrydowy
MCP7H50-H002R26 2 m 26 AWG 6,8 ± 0,3 mm Zalecany do zasięgu 2 metrów, grubszy przewód dla integralności sygnału

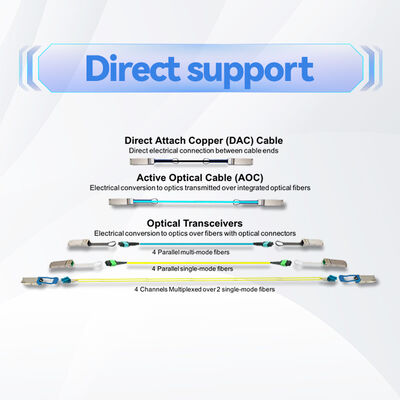

Uwaga: Inne długości mogą być dostępne na życzenie. Prosimy o potwierdzenie niestandardowych długości z zespołem sprzedaży. Zalety w porównaniu do aktywnych kabli optycznych i standardowych DAC Zerowe zużycie energii: Konstrukcja pasywna eliminuje pobór mocy z zespołu kablowego, zmniejszając ogólny PUE centrum danych. Ultra-niskie opóźnienie:

Brak retimerów ani konwersji optycznej, idealne dla handlu o wysokiej częstotliwości i obciążeń HPC.

Ekonomiczne rozdzielanie:
  • Eliminuje dwa oddzielne kable 100G plus dodatkowe porty przełącznika; zmniejsza złożoność okablowania.Niezawodność i trwałość:
  • 1-letnia ograniczona gwarancja na sprzęt; rygorystyczne testy produkcyjne zapewniają doskonałą wydajność "po wyjęciu z pudełka".Zgodność środowiskowa:
  • Płaszcz LSZH, płytka drukowana LF/HF, zgodność z RoHS, nadaje się do kanałów wentylacyjnych i ścisłych wymogów bezpieczeństwa przeciwpożarowego.Serwis i wsparcie
  • Każdy kabel Mellanox LinkX DAC jest objęty 1-letnią ograniczoną gwarancją na sprzęt, obejmującą naprawę lub wymianę części. Globalne wsparcie techniczne jest dostępne za pośrednictwem autoryzowanych dystrybutorów i portalu wsparcia NVIDIA Networking. W przypadku wdrożeń masowych zapewniane są dedykowane zasoby FAE i usługi walidacji kompatybilności. Niestandardowe etykietowanie, opcje kolorów uchwytów i modyfikacje długości mogą być uzgodnione dla kwalifikowanych projektów OEM/ODM.Najczęściej zadawane pytania (FAQ)
  • P1: Czy ten kabel jest kompatybilny z rozdzielaniem Ethernet 200GbE na 2x100GbE?O: Kabel jest zoptymalizowany dla InfiniBand HDR/HDR100. Spełnia charakterystyki elektryczne QSFP56; jednak kompatybilność na poziomie systemu dla Ethernet zależy od wsparcia hosta dla trybów rozdzielania. W przypadku 200GbE na 2x100GbE, proszę sprawdzić dane techniczne karty NIC/przełącznika.
P2: Jaka jest maksymalna zalecana odległość dla pracy pasywnej?

O: W oparciu o tę serię, do 2 metrów z wersją 26AWG. Dla dłuższych odległości zalecane są aktywne kable optyczne (AOC) lub moduły optyczne.P3: Czy mogę używać tego kabla z InfiniBand FDR (56Gb/s) lub EDR (100Gb/s)?O: Tak, jest wstecznie kompatybilny: przy użyciu z urządzeniami o niższej prędkości, kabel będzie działał z negocjowaną prędkością. Jednak pełna przepustowość HDR100/HDR wymaga portów obsługujących HDR po obu stronach.

P4: Czy obsługuje hot-plug?

O: Tak, złącza QSFP56 są typu hot-pluggable, a EEPROM jest rozpoznawany bez ponownego uruchamiania systemu.
P5: Jaki jest kolor uchwytu?

O: Litera 'R' w numerze części oznacza tęczowy uchwyt dla łatwej identyfikacji w szafach o dużej gęstości. Niestandardowe kolory mogą być możliwe przy dużych zamówieniach.
Instrukcje instalacji i obsługi

Nie przekraczać minimalnego promienia gięcia: 34 mm dla pojedynczego gięcia (z dala od złącza) i 10x średnicy zewnętrznej kabla (ok. 68 mm) dla powtarzalnego gięcia, aby uniknąć degradacji sygnału.
Upewnić się, że mechanizm zatrzaskowy na złączach QSFP56 jest w pełni zaangażowany, aby utrzymać prawidłowe uziemienie i wydajność EMI.

Stosować praktyki ESD-safe podczas obsługi końcówek transceiverów/kabli; wyładowanie elektrostatyczne może uszkodzić elementy EEPROM.
Nie ciągnąć ani nie rozciągać kabli poza znamionowe naprężenie; zawsze chwytać korpus złącza podczas odłączania.

O firmie
Hong Kong Starsurge Group Co., Limited to technologiczny dostawca sprzętu sieciowego, usług IT i rozwiązań integracji systemów. Założona w 2008 roku, firma obsługuje klientów na całym świecie, oferując produkty takie jak przełączniki sieciowe, karty sieciowe, punkty dostępu bezprzewodowego, kontrolery, kable i powiązany sprzęt sieciowy. Wspierana przez doświadczony zespół sprzedaży i techniczny, Starsurge obsługuje branże takie jak rząd, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Firma oferuje również rozwiązania IoT, systemy zarządzania siecią, niestandardowe tworzenie oprogramowania, wsparcie wielojęzyczne i globalną dostawę. Dzięki podejściu "klient na pierwszym miejscu", Starsurge koncentruje się na niezawodnej jakości, responsywnym serwisie i dopasowanych rozwiązaniach, które pomagają klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.

Specyfikacje mogą ulec zmianie bez powiadomienia. Wszystkie znaki towarowe są własnością ich odpowiednich właścicieli. Proszę zweryfikować kompatybilność z dostawcą systemu przed złożeniem zamówienia.
  • Kluczowe fakty – w skrócie
  • Szybkość transmisji danych:
  • 200Gb/s → 2x100Gb/s HDR100
  • Modulacja:
4x 50Gb/s PAM4
Kabel rozdzielający 200G na 2x100G HDR100 DAC MCP7H50-H002R26 0

Typ złącza:

QSFP56 do podwójnego QSFP56
Maksymalny zasięg:
2m (26AWG)Typ kabla:
Pasywna miedź, LSZHMoc:
0,1W typowo (zasilanie hosta)Gwarancja:
1-letnia ograniczonaTemperatura pracy:
0°C do 70°CMacierz kompatybilności
Dostawca / Rodzina urządzeńStatus kompatybilności
UwagiSeria przełączników Mellanox Quantum™ HDR
✔ CertyfikowanyPełna prędkość HDR, obsługiwany tryb rozdzielania
Adaptery Mellanox ConnectX-6 HDR / HDR100
✔ Certyfikowany Automatyczne negocjowanie, odczyt EEPROM zweryfikowany Przełączniki IB innych producentów (zgodne z IBTA)
⚠ Warunkowo kompatybilny Może działać z odpowiednim oprogramowaniem układowym; skontaktuj się z działem wsparcia Przełączniki Ethernet 200G z możliwością rozdzielania
◌ Nie testowane oficjalnie Może działać z odpowiednim oprogramowaniem układowym; skontaktuj się z działem wsparcia Lista kontrolna kupującego
☐ Potwierdź typ portu: oba końce wymagają klatek QSFP56 (InfiniBand HDR lub HDR100). ☐ Sprawdź wymaganie długości kabla: warianty 2m (H002R26) lub 1m/1,5m dla krótszego zasięgu. ☐ Upewnij się, że przełącznik/router obsługuje rozdzielanie: tryb 1x200G na 2x100G.
☐ Sprawdź promień gięcia w układzie szafy: minimalne pojedyncze gięcie 34mm, powtarzalne gięcie 68mm. ☐ W środowiskach o wysokich wibracjach zalecane są ramiona do zarządzania kablami. Produkty powiązane
MCP7H50-H001R30 – 1m 30AWG HDR do 2x100G DAC splitter
  • MCP7H50-H01AR30 – wariant 1,5m 30AWG
  • MCP1650-HxxxEyy – 200G HDR do 200G HDR pasywny direct attach copper (QSFP56 do QSFP56)
  • MMA1Z10-xx – aktywne kable optyczne dla dłuższych połączeń InfiniBand HDR
