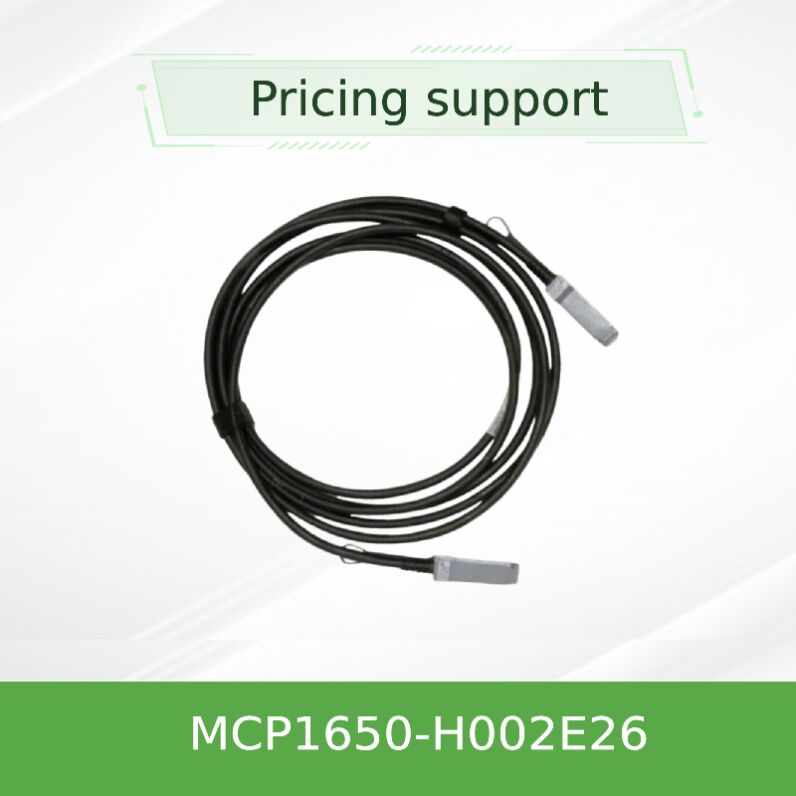

200Gb/s QSFP56 HDR pasywny kabel DAC Mellanox MCP1650-H002E26 2m, 26AWG LSZH
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MCP1650-H002E26 |
| Dokument: | PB_MCP1650-H0xxEyy_200Gbps_...AC.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Stan: | Nowe i oryginalne | Dostępność: | Magazyn |
|---|---|---|---|
| Technologia: | Infiniband | Maksymalna prędkość: | Hdr |
| Typ złącza: | QSFP56 | Długość: | 2,0 m |
| Szybkość transmisji danych: | 100 GB/s | Czas gwarancji: | 1 rok |
opis produktu
200Gb/s QSFP56 HDR Passive Copper DAC
Przewód miedziany MCP1650-H002E26, zaprojektowany do środowisk InfiniBand HDR o prędkości 200 Gb/s, zapewnia opłacalną i niezawodną łączność na krótkie odległości.Wykorzystanie modulacji PAM4 50Gb/s na pas, ten pasywny kabel QSFP56 eliminuje koszty nadajnika optycznego i koszty przesyłu energii przy jednoczesnym utrzymaniu wskaźników błędu bitowego poniżej 1E-15 w połączeniu z systemami Mellanox HDR.Wykorzystanie płaszcza LSZH i wydajności EMI sprawiają, że jest idealny do przełączania na górze i wewnątrz regału.
W sprawieMellanox MCP1650-H002E26jest wydajnym pasywnym miedzianym kablem przeznaczonym do zastosowań InfiniBand HDR (High Data Rate) o prędkości 200 Gb/s.ten kabel QSFP56 z bezpośrednim podłączeniem integruje osiem szybkich par miedzi działających w modulacji PAM4 o prędkości 50 Gb/s na pas, zapewniając łączną przepustowość 200 Gb/s. Zespół zawiera EEPROM z danymi konfiguracji produktu dostępnymi za pośrednictwem interfejsu zarządzania SFF-8636 I2C.Typowe zużycie energii 1W i konstrukcja pasywna, znacząco obniża koszty zasilania i chłodzenia centrum danych w porównaniu z kablami optycznymi lub modułami nadajników.kabel obsługuje instalację podłączalną na gorąco i spełnia rygorystyczne wymogi IBTA InfiniBand HDR.
- Do 200Gb/s łącznej prędkości transmisji danych (4x 50Gb/s PAM4)
- Pełna zgodność ze specyfikacją IBTA InfiniBand HDR
- Projektowanie z pasywnej miedzi bez aktywnych składników, zerowa kara za opóźnienie
- Warto podłączalny czynnik kształtu QSFP56 według SFF-8665
- Niskie zużycie energii: < 0,1 W (maksymalnie) z pojedynczego zasilania 3,3 V
- EEPROM z identyfikacją produktu i serializacją (interfejs I2C)
- Robustna konstrukcja kabli: 26 przewodników AWG, zewnętrzna kurtka LSZH
- Zakres temperatury pomieszczenia operacyjnego: od 0°C do 70°C
- Wyższa wydajność BER: < 1E-15 z systemami Mellanox InfiniBand HDR
- RoHS zgodne, bezłowiowe (LF) i bezhalogenowe (HF) PCB
MCP1650-H002E26 wykorzystuje 4-pasową modulację PAM4 z prędkością 50 Gb/s na pas, umożliwiając przepustowość 200 Gb/s w pasywnej infrastrukturze miedzianej.Zgodne z wymaganiami mechanicznymi SFF-8665 i interfejsem zarządzania SFF-8636Każdy kabel podlega rygorystycznym testom produkcyjnym, w tym walidacji szybkiego schematu wzrokowego, utraty wstawiania i screenowania krzyżowego, aby zagwarantować niezawodność.Wskaźnik 26 AWG zapewnia optymalną integralność sygnału na odległości 2 metrów przy zachowaniu minimalnego promienia zakrętu: pojedynczy zakręt 47 mm, montaż/powtórny zakręt 94 mm, ułatwiający elastyczne rozmieszczenie w wysokiej gęstości regałach.
- Przełącznik na górze regału (ToR):Podłącz przełączniki InfiniBand HDR do węzłów obliczeniowych w tym samym rackie.
- Wykorzystanie urządzeń do obliczeń o wysokiej wydajności (HPC):Połączenia krótkiego zasięgu między serwerami GPU a przełącznikami w środowiskach klastrowych.
- Połączenia między centrami danych:Kosztowo efektywne połączenia punkt-do-punktu dla węzłów pamięci masowej i sieci zarządzania.
- Grupy AI/ML:Połączenia o bardzo niskim opóźnieniu są niezbędne dla rozproszonych obciążeń szkoleniowych.
Zaprojektowany do bezproblemowej interoperacyjności z adapterami HDR Mellanox/NVIDIA InfiniBand, przełącznikami i portami QSFP56.Kompatybilny z tyłu również z systemami QSFP56 o prędkości 100 Gb/s i 50 Gb/s, gdy jest on stosowany z odpowiednim ustawieniem prędkości. Kompatybilny z wiodącymi platformami serwerowymi i zewnętrznymi portami QSFP56, które są zgodne ze standardami SFF-8665 / SFF-8636.
| Parametry | Specyfikacja |
|---|---|
| Model produktu | MCP1650-H002E26 |
| Rodzaj kabla | Pasywny miedziany kabel bezpośredniego przyłączenia (DAC) |
| Wskaźnik danych | 200Gb/s (4x 50Gb/s PAM4) |
| Długość | 2 metry (tolerancja ± 0,050 m) |
| Wskaźnik drutu (AWG) | 26 AWG |
| Złącze | QSFP56, czarny pulltab, zgodny ze standardem SFF-8665 |
| napięcie zasilania (Vcc) | 3.135V 3.465V (3,3V nominalne) |
| Zużycie energii | Maksymalnie 0,1 W |
| Temperatura obudowy operacyjnej | 0°C do 70°C |
| Temperatura przechowywania | -40°C do 85°C |
| Względna wilgotność (funkcjonująca) | 5% ∼ 85% niekondensujące |
| Charakterystyczna impedancja | 100Ω ±10% |
| Opóźnienie rozprzestrzeniania | ≤ 4,5 ns/m (informacyjne) |
| Średnica zewnętrzna kabla | 7.1 ± 0,35 mm |
| Minimalny promień zakrętu (jednorazowy) | 47 mm |
| Materiał do kurtki | LSZH (Low Smoke Zero Halogen) |
| Zgodność | RoHS, IBTA InfiniBand HDR, SFF-8665, SFF-8636 |
| Numer części | Długość | AWG | Opis |
|---|---|---|---|
| MCP1650-H00AE30 | 00,5 m | 30 AWG | 200Gb/s QSFP56 pasywny DAC, LSZH |
| MCP1650-H001E30 | 1.0m | 30 AWG | 200Gb/s QSFP56 pasywny DAC, LSZH |
| MCP1650-H01AE30 | 10,5 m | 30 AWG | 200Gb/s QSFP56 pasywny DAC, LSZH |
| MCP1650-H002E26 | 2.0m | 26 AWG | 200Gb/s QSFP56 Pasywny DAC, LSZH, czarny pulltab |
- Niski koszt:Wyeliminuje elementy nadajnika, zmniejszając koszty materiałów.
- Zero dodanego opóźnienia:Pasywna transmisja zapewnia minimalne opóźnienie sygnału.
- Obniżony budżet energii:Zużywa < 0,1 W na koniec w porównaniu z kilkoma watami dla aktywnej optyki.
- Wysoka niezawodność:Brak interfejsów optycznych do czyszczenia lub awarii.
- Łatwe zarządzanie kablami:Żakiet LSZH, elastyczny promień zakrętu ułatwia przejazd w wysokiej gęstości stojaków.
Hong Kong Starsurge Group zapewnia globalną dostawę i wielojęzyczne wsparcie techniczne.Konsultacje techniczne przed sprzedażąW przypadku zamówień wielkościowych można zorganizować dostosowane opcje etykietowania i pakowania.
Tak, obsługuje negocjację prędkości połączenia, a po podłączeniu do portu EDR będzie działać z prędkością 100 Gb/s, zapewniając ochronę inwestycji.
Ogólnie rzecz biorąc, tak, jeśli port przełącznika obsługuje SFF-8665 QSFP56 i 200Gb/s HDR lub niższe prędkości.
Kable miedziane nie mają aktywnych komponentów elektronicznych wewnątrz; polegają wyłącznie na przewodnikach miedzianych i pasywnej wyrównaniu, co powoduje prawie zerowe zużycie energii i opóźnienie.
1-letnia ograniczona gwarancja sprzętowa obejmująca wady produkcyjne.
- Nie przekraczać minimalnego promienia zakrętu (47 mm zakrętu statycznego; 94 mm zakrętu powtarzanego), aby uniknąć pogorszenia sygnału.
- Zapewnienie odpowiednich środków ostrożności przed rozładowaniem elektrostatycznym (ESD) podczas instalacji.
- W celu utrzymania niezawodności długoterminowej należy działać w określonej temperaturze obudowy (0 ∼ 70 °C).
- Stosować wyłącznie z kompatybilnymi portami QSFP56 obsługującymi zasilanie 3,3 V i zarządzanie I2C.
Założona w 2008 roku, Starsurge jest technologicznym dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów.Klienci finansowi i korporacyjni na całym świecieStarsurge dostarcza przełączniki sieciowe, NIC, bezprzewodowe punkty dostępu, kontrolery, kable DAC i wiele innych.i tworzenie niestandardowego oprogramowaniaNasz doświadczony zespół techniczny pomaga klientom budować skalowalną, przyszłościową infrastrukturę sieciową.
Po co współpracować ze Starsurge?Wielojęzyczne wsparcie, dostosowane zasoby i rygorystyczna kontrola jakości.
| Rodzina produktów | Kompatybilne modele / porty | Prędkość obsługiwana |
|---|---|---|
| Przełączniki Mellanox / NVIDIA InfiniBand | QM8700, QM8790, seria SB7800, QM9700 (porty QSFP56) | 200 Gb/s HDR, 100 Gb/s EDR |
| Adaptory kanałów InfiniBand | ConnectX-6 HDR, ConnectX-6 Dx, ConnectX-7 (kompatybilny z tyłu QSFP56/QSFP112). | 200 Gb/s, 100 Gb/s |
| Komutatory Ethernet zewnętrzne (z klatką QSFP56) | W zależności od wsparcia NIC/przełącznika dla modeli PAM4 zdolnych do 100GbE/200GbE | Do 200GbE, jeśli jest obsługiwane |
- ✔ Potwierdź wymaganą długość (2m dla MCP1650-H002E26) i AWG dla integralności sygnału.
- ✔ Sprawdź typ portu przełącznika/adaptera: QSFP56 (HDR) wymagany dla pełnej prędkości 200 Gb/s.
- ✔ Sprawdź zakres temperatury pracy wewnątrz regału (0°C do 70°C).
- ✔ Zapewnienie zgodności z zakresem LSZH dla instalacji plenarnych lub ograniczonych przestrzeni powietrznej.
- ✔ Potwierdź kolor i orientację pultab, jeśli potrzebne jest specjalne obsługiwanie centrum danych.
- ✔ W przypadku dużych zastosowań żądaj raportów z badań fabrycznych.
- MCP1650-H001E30Wersja 1m 30AWG dla krótszych połączeń stożkowych
- MCP1650-H01AE30¥ 1,5m 30AWG pasywny DAC
- MCP1650-H00AE30️ 0,5 m ultra-krótki do gromadzenia przyległych
- NVIDIA Mellanox QM8700 Przełącznik40 portów HDR InfiniBand idealnie nadaje się do sparowanych kabli DAC
