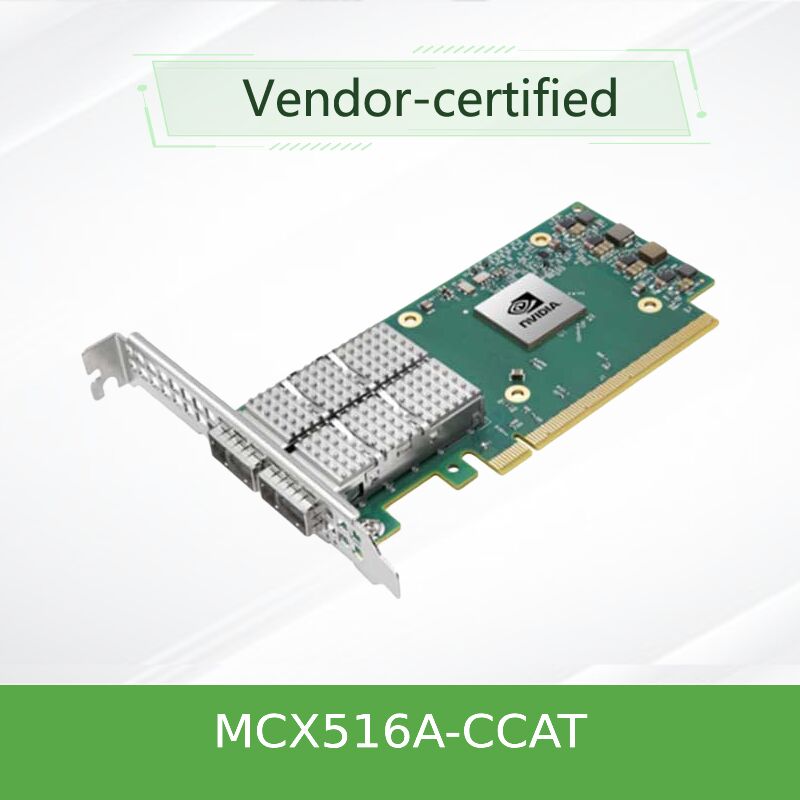

MCX516A-CCAT Dual-Port 100GbE Ethernet Adapter firmy NVIDIA

Szczegóły Produktu:

Nazwa handlowa: Mellanox
Numer modelu: MCX516A-CCAT
Dokument: connectx-5-en-card.pdf

Zapłata:

Minimalne zamówienie: 1 szt
Cena: Negotiate
Szczegóły pakowania: Pudełko zewnętrzne
Czas dostawy: Na podstawie zapasów
Zasady płatności: T/T
Możliwość Supply: Dostawa według projektu/partii
Najlepsza cena Kontakt

Szczegóły informacji
stan produktów: Magazyn Aplikacja: Serwer
Typ interfejsu:: Sieć Porty: Podwójny
Maksymalna prędkość: 25 Gbe Typ złącza: SFP28
Typ: Przewodowy Stan: Nowe i oryginalne
Czas gwarancji: 1 rok Model: MCX516A-CCAT
Nazwa: MELLANOX Network Card CX516A ConnectX-5 100GBE MCX516A-CCAT Dual Port QSFP28 Adapter PCI-E Słowo kluczowe: Karta sieciowa Mellanox

opis produktu

NVIDIA ConnectX-5 EN MCX516A-CCAT

Karta adaptera QSFP28 100GbE Ethernet z dwoma portamiWykorzystuje się go do tworzenia nowych aplikacji, w tym nowych, bardziej zaawansowanych i bardziej zaawansowanych.0, chmury, pamięci masowej, sztucznej inteligencji i platform telekomunikacyjnych wymagających najwyższej przepustowości i niskiej opóźnienia.

2x 100GbE porty PCIe 3.0 x16 Wsparcie RoCE SR-IOV do 512 VF Wyładowania VXLAN/NVGRE/GENEWA NVMe-oF wyładowania docelowe ASAP2 vSwitch offload
Przegląd produktu

NVIDIA ConnectX-5 ENMCX516A-CCATjest dwu-portem 100GbE karty adaptera Ethernet zaprojektowane dla najbardziej wymagających obciążeń pracy centrum danych.40GbE, 25GbE, 10GbE i 1GbE, zapewniając płynne ścieżki migracji i elastyczność infrastruktury.MCX516A-CCAT zapewnia wiodącą w branży przepustowość i wydajność procesoraKluczowe możliwości obejmują RoCE (RDMA over Converged Ethernet), wirtualizację SR-IOV z maksymalnie 512 wirtualnymi funkcjami, przyspieszone przełączanie ASAP2 i przetwarzanie pakietów dla obciążeń vSwitch / vRouter,NVMe nad tkaniną wyładowania docelowe, T10-DIF Signature Handover i kompleksowe obciążenia sieci nakładkowych (VXLAN, NVGRE, GENEVE).

Kluczowe cechy
Dwu-port 100GbE
Dwa porty QSFP28 obsługujące prędkości 100/50/40/25/10/1GbE. Kompatybilne z powrotem z infrastrukturą o niższej prędkości.
Ultra niskie opóźnienie i wysoka szybkość przesyłania wiadomości
750 ns opóźnienia, prędkość przesyłania wiadomości do 200 Mpps i 197 Mpps z DPDK dla aplikacji bypassowych jądra.
RDMA przez konwergencyjny Ethernet (RoCE)
Usługi RDMA o niskim opóźnieniu w sieciach warstwy 2 i 3 do przechowywania i obliczania obciążeń roboczych.
ASAP2 Przyśpieszone przełączanie
Zwolnienie sprzętu z płaszczyzny danych Open vSwitch (OvS) i vRouter, zachowanie elastyczności płaszczyzny sterowania przy jednoczesnym osiągnięciu wydajności prędkości przewodu.
NVMe w odniesieniu do wyładunków tkanin
Akceleracja sprzętowa NVMe-oF ukierunkowuje obciążenia, umożliwiając efektywny dostęp do pamięci masowej NVMe przy niemal zerowej interwencji procesora.
Wirtualizacja SR-IOV
Do 512 funkcji wirtualnych (VF) i 8 funkcji fizycznych na port, z zagwarantowaną izolacją QoS i VM.
Przesyłki sieci nakładkowej
Kapsuła i dekapsuła sprzętowa dla tuneli VXLAN, NVGRE, GENEVE, MPLS i NSH.
Elastyczny, programowalny rurociąg
Elastyczny analizator i tabele działania dopasowania umożliwiające wyładowanie sprzętu dla obecnych i przyszłych protokołów.
Zarządzanie hosta i zdalne uruchamianie
NC-SI przez MCTP, interfejs BMC, PLDM do monitorowania i aktualizacji oprogramowania układowego, zdalne uruchamianie PXE i UEFI.
Technologia: Architektura ConnectX-5

ConnectX-5 EN ASIC zapewnia rekordową wydajność dzięki zaawansowanym silnikom przyspieszenia.

  • PeerDirect (GPUDirect)Eliminuje niepotrzebne kopie danych PCIe między GPU a procesorem, przyspieszając obciążenia HPC, AI i uczenia maszynowego.
  • Dostosowanie trasy do niezawodnego transportuUmożliwia RDMA poza porządek i adaptacyjne trasowanie w celu optymalizacji wykorzystania tkaniny.
  • Zastosowanie tagów i rozładunek randówek– Hardware offload of MPI tag matching and rendezvous protocol, reducing CPU overhead in HPC clusters.
  • Wyładowanie buforu wybuchowego¢ Akceleracja sprzętowa do sprawdzania tła w dużych symulacjach i szkoleniach ML.
  • Wbudowany przełącznik PCIeWspiera do 8 bifurkacji, umożliwiając łańcuchy hostów i wyeliminowanie przełączników back-endowych w regałach pamięci masowej.
  • Wyświetlanie stron internetowych na żądanie (ODP)¢ Bezrejestrowy dostęp do pamięci RDMA, uproszczający rozwój aplikacji.
  • Rozszerzony niezawodny transport połączony (XRC) i dynamicznie połączony transport (DCT)Skala RDMA do dziesiątek tysięcy węzłów.
  • Przekazanie podpisu T10-DIF¢ Ochrona integralności danych oparta na sprzęcie sprzętowym dla obciążeń pracy w zakresie przechowywania danych przy prędkości przewodów.
Typowe rozmieszczenia
Chmura i centra danych Web 2.0
Wirtualizacja o wysokiej gęstości, sieci nakładane i obciążenia vSwitch zmniejszają wykorzystanie procesora przy jednoczesnym utrzymaniu wydajności prędkości drutu.
Wydajne urządzenia magazynowe
NVMe-oF, T10-DIF i RoCE umożliwiają przechowywanie blokowe o wysokiej wydajności z opóźnieniem poniżej mikrosekundy.
Sztuczna inteligencja i klastry uczenia maszynowego
PeerDirect GPUDirect, adaptive routing i burst buffer offloads przyspieszają rozproszone obciążenia szkoleniowe.
Telekomunikacje i NFV
ASAP2 vSwitch, łańcuch usługowy i zdolność sprzętowa do włosów umożliwiają efektywną wirtualizację funkcji sieci.
Handel wysokiej częstotliwości (HFT)
Bardzo niskie opóźnienie (750 ns) i wysoka szybkość przesyłania wiadomości (200 Mpps) spełniają najbardziej wymagające zastosowania finansowe.
Repozytory do przechowywania
Wbudowany przełącznik PCIe umożliwia serwerom łączenie się bez przełączników typu top-of-rack, zmniejszając TCO.
Kompatybilność i ekosystem

MCX516A-CCAT jest kompatybilny z szerokim zakresem systemów operacyjnych: RHEL/CentOS, Ubuntu, Windows Server, FreeBSD, VMware ESXi i Citrix XenServer.pasywne kable DAC, aktywnych kabli optycznych (AOC) i kabli przełomowych (100GbE do 4x25GbE lub 2x50GbE).Adapter integruje się bezproblemowo ze przełącznikami NVIDIA Spectrum i dowolną infrastrukturą opartą na standardach 25GbE/40GbE/50GbE/100GbEWsparcie oprogramowania obejmuje OFED (OpenFabrics Enterprise Distribution), DPDK i WinOF-2 dla systemu Windows.

Specyfikacje techniczne
Kategoria Specyfikacja
Model MCX516A-CCAT
Wskaźnik kształtu Łodzie z wysokim uchwytem, krótki uchwyt wliczony.
Porty 2x QSFP28 (100/50/40/25/10/1GbE)
Wspierane prędkości 100GbE, 50GbE, 40GbE, 25GbE, 10GbE, 1GbE
Interfejs hosta PCIe 3.0 x16 (kompatybilny z x8, x4, x2, x1; automatycznie negocjowany)
Częstotliwość wysyłania wiadomości Do 200 milionów wiadomości na sekundę (Mpps); 197 Mpps z DPDK
Poziom opóźnienia 750 ns (typowy przecinek)
Wirtualizacja SR-IOV: maksymalnie 512 funkcji wirtualnych, 8 funkcji fizycznych na port
Wsparcie RoCE Tak RDMA przez konwergencyjny Ethernet (RoCE)
Przesyłka na powierzchni VXLAN, NVGRE, GENEVE, MPLS, NSH Hardware encapsulation/de-encapsulation
wSwitch/vRouter Offloads ASAP2
Wypływy z magazynu NVMe-oF, T10-DIF Signature Handover, SRP, iSER, NFS RDMA, SMB Direct
Ulepszone cechy Odpowiedź tagów, odładowanie miejsca spotkania, dostosowanie trasy, odładowanie buforu burst, wbudowany przełącznik PCIe, ODP, XRC, DCT
Wyładowanie procesora TCP/UDP stateless offloads, LSO/LRO, checksum offload, RSS/TSS, HDS, VLAN/MPLS tag insertion/stripping
Interfejsy zarządzania NC-SI przez MCTP (SMBus/PCIe), interfejs BMC, PLDM (monitorowanie i aktualizacja oprogramowania układowego), zarządzanie SDN eSwitch, SPI, JTAG
Wyrzucić urządzenie PXE, UEFI, iSCSI zdalne uruchomienie
Zużycie energii Nie podane publicznie
Temperatura pracy 0°C do 55°C (typowy)
Standardy IEEE 802.3bj/3bm (100GbE), 802.3by (25/50GbE), 802.3ba (40GbE), 802.3ae (10GbE), 802.1Qbb PFC, 802.1Qaz ETS, 802.1Qau QCN, 1588v2, PCIe Gen 3.0
RoHS Zgodne z przepisami
Uwaga: Specyfikacje są oparte na dokumentacji publicznej NVIDIA. Proszę potwierdzić dokładne szczegóły z sprzedaży dla zamówienia.
Przewodnik wyboru: Portfolio ConnectX-5 EN
OPN (numer części zamówionej) Porty Maksymalna prędkość Interfejs Interfejs hosta Kluczowa cecha
MCX516A-CCAT 2 100GbE QSFP28 PCIe 3.0 x16 Podwójny port 100GbE, ulepszone zarządzanie hosta
MCX516A-CDAT 2 100GbE QSFP28 PCIe 4.0 x16 Zwiększona wydajność ConnectX-5 Ex, PCIe Gen 4.0
MCX512A-ACAT 2 25GbE SFP28 PCIe 3.0 x8 Dwu-port 25GbE, włączony UEFI
MCX516A-GCAT 2 50GbE QSFP28 PCIe 3.0 x16 Podwójny port 50GbE, ulepszone zarządzanie hosta
MCX516B-CCAT 2 100GbE QSFP28 PCIe 3.0 x16 Wariant 100GbE z dwoma portami
Dlaczego wybrać MCX516A-CCAT od Starsurge
100GbE gotowe
Zapewnij przyszłość centrum danych z łącznością 100GbE przy zachowaniu kompatybilności z przeszłością do 50/40/25/10/1GbE.
Nieporównywalny współczynnik wiadomości
200 Mpps umożliwia najwyższą gęstość przetwarzania pakietów dla telekomunikacji NFV, vSwitch i handlu wysoką częstotliwością.
Kompleksowe rozładunki
NVMe-oF, T10-DIF, ASAP2 i RoCE znacząco zmniejszają wykorzystanie procesora i poprawiają wydajność aplikacji.
Globalna logistyka i wsparcie
Hong Kong Starsurge oferuje konkurencyjne ceny, wsparcie gwarancyjne i szybką dostawę na całym świecie.
Obsługa i wsparcie

Hong Kong Starsurge zapewnia kompleksowe wsparcie dla adapterów NVIDIA/Mellanox, w tym weryfikację kompatybilności, aktualizacje oprogramowania układowego i rozwiązywanie problemów technicznych.Standardowa gwarancja jest zgodna z ograniczoną gwarancją sprzętową NVIDIA (1 rok zwrotu i naprawy)Nasz zespół może pomóc w instalacji sterowników, dostosowaniu wydajności, konfiguracji RoCE i integracji z istniejącym serwerem, pamięcią,i środowisk sieciowych.

Częste pytania
P: Jaka jest różnica między MCX516A-CCAT a MCX516A-CDAT?
MCX516A-CCAT wykorzystuje interfejs PCIe 3.0 x16, podczas gdy MCX516A-CDAT (ConnectX-5 Ex) wykorzystuje PCIe 4.0 x16 dla większej teoretycznej przepustowości.
P: Czy ta karta obsługuje RDMA przez Converged Ethernet?
Tak, ConnectX-5 EN w pełni obsługuje RoCE (RDMA over Converged Ethernet) dla dostępu do pamięci o niskim opóźnieniu w sieci, w tym sieci RoCE overlay.
P: Czy mogę użyć tego adaptera z gniazdem PCIe 4.0?
Karta jest PCIe 3.0 x16, ale jest kompatybilna z przedziałami PCIe 4.0 (działającymi przy prędkościach PCIe 3.0).
P: Jakie kable są kompatybilne z obsługą 100GbE?
Kable QSFP28 pasywne DAC (do 5 m), kable QSFP28 aktywne optyczne (AOC), 100GBASE-SR4 (MPO, do 100 m), 100GBASE-LR4 (LC, do 10 km),obsługiwane są kable przenośne (100GbE do 4x25GbE lub 2x50GbE).
P: Co to jest ASAP2 i w jaki sposób przynosi ona korzyści mojemu rozmieszczeniu?
ASAP2 (Accelerated Switching and Packet Processing) rozładowuje płaszczyznę danych Open vSwitch i vRouter na sprzęt,osiągnięcie wydajności prędkości przewodowej przy jednoczesnym zmniejszeniu obciążenia procesora o do 10x w wirtualizowanych środowiskach.
P: Czy ta karta obsługuje NVMe przez Fabric?
Tak, ConnectX-5 EN zawiera obciążenia sprzętowe dla celu NVMe-oF, umożliwiając efektywny zdalny dostęp do pamięci masowej NVMe przy minimalnej interwencji procesora.
Kluczowe fakty
Dwu-port 100GbE QSFP28 Prędkość przesyłania wiadomości 200 Mpps 750 ns opóźnienia Wsparcie RoCE 512 Funkcje wirtualne SR-IOV VXLAN/NVGRE/GENEVA rozładunek PCIe 3.0 x16 ASAP2 vSwitch offload NVMe-oF wyładowania docelowe Przekazanie podpisu T10-DIF PeerDirect GPUDirect Zarządzanie NC-SI BMC
Matryca zgodności
Kategoria Opcje obsługiwane
Systemy operacyjne RHEL/CentOS 7/8/9, Ubuntu 18.04+, Windows Server 2016/2019/2022, FreeBSD 12+, VMware ESXi 6.7/7.0/8.0, Citrix XenServer
Przełączniki NVIDIA Spectrum SN3000/SN3700 serii, Cisco Nexus 3000/9000, Arista 7000 serii, Juniper QFX serii, dowolny standardowy 25/40/50/100GbE przełącznik
Kable i optyka (100GbE) QSFP28 pasywny DAC (do 5m), QSFP28 AOC, 100GBASE-SR4 (MPO, 100m), 100GBASE-LR4 (LC, 10km), 100GBASE-ER4 (LC, 40km)
Kable i optyka (niższe prędkości) Kable przejściowe QSFP28 do SFP28 (100G do 4x25G), QSFP+ (40G), SFP28 (25G), SFP+ (10G) z odpowiednimi adapterami
Protokoły zarządzania NC-SI, MCTP przez PCIe/SMBus, PLDM do monitorowania i aktualizacji oprogramowania, zarządzanie SDN eSwitch
Lista kontrolna nabywcy
  • Serwer potwierdza, że dostępny jest gniazdo PCIe x16 Gen 3.0 lub nowszy (PCIe 3.0 x16 zapewnia odpowiednią przepustowość dla podwójnych portów 100GbE).
  • Określ wymagany rodzaj kabla: pasywny DAC (krótka odległość), aktywny nadajnik optyczny (średnia odległość) lub nadajniki optyczne (długa odległość) do obsługi 100GbE.
  • Sprawdź dostępność sterowników systemu operacyjnego na oficjalnej stronie NVIDIA/Mellanox (ostatnie sterowniki OFED lub skrzynki odbiorczej).
  • Upewnij się, że przełącznik obsługuje porty 100GbE QSFP28 (większość nowoczesnych przełączników kręgosłupa).
  • W przypadku wdrożeń RoCE, potwierdź wsparcie przełącznika dla DCB (PFC, ETS, ECN) i powiadomienia o zagrożeniu.
  • W przypadku obciążenia docelowego NVMe-oF sprawdź kompatybilność stosu oprogramowania do przechowywania.
  • W celu integracji BMC należy sprawdzić, czy płyta główna obsługuje NC-SI przez SMBus lub PCIe.
