Kabel światłowodowy NVIDIA MFP7E10-N050 50m MPO12/APC OM4 – Maksymalny zasięg dla 800G
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E10-N050 (980-9I57Y-00N050) |
| Dokument: | MFP7E10-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Model: | MFP7E10-N050 | Długość: | 50 m |
|---|---|---|---|
| Typ włókna: | Wielomodowy OM4 | Złącza: | MPO-12/APC (kobieta) |
| Utrata wtrąceniowa: | ≤ 0,37 dB | Strata zwrotu: | ≥ 35 dB |
| Podkreślić: | Kabel światłowodowy NVIDIA OM4,Kabel światłowodowy 50m MPO12 APC,Kabel światłowodowy z maksymalnym zasięgiem 800G |
||
opis produktu

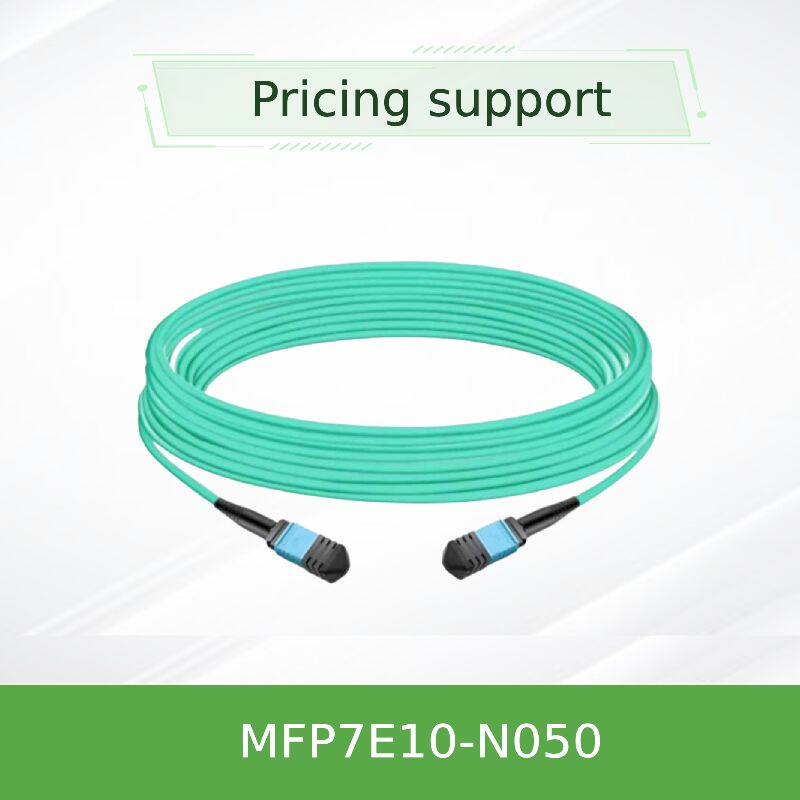

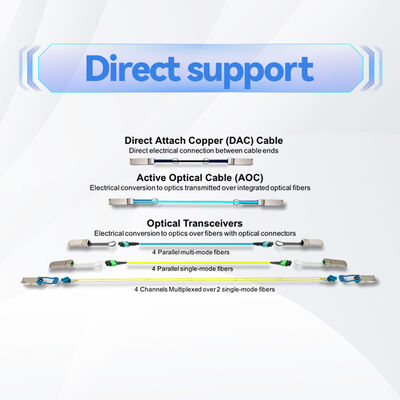

Kabel światłowodowy NVIDIA MFP7E10-N050 50m MPO12/APC OM4
Maksymalny zasięg dla zastosowań InfiniBand i Ethernet 800G
Przegląd produktu
NVIDIA MFP7E10-N050 to pasywny kabel światłowodowy wielomodowy MPO-12/APC do MPO-12/APC, zaprojektowany do połączeń krótkiego zasięgu w centrach danych o wysokiej wydajności. Ten wariant o długości 50 metrów reprezentuje maksymalną obsługiwaną odległość dla światłowodu wielomodowego w zastosowaniach InfiniBand NDR i Ethernet 800G.
Wykorzystując osiem aktywnych włókien w topologii skrosowanej typu B z włóknem OM4, ten kabel osiąga pełny zasięg przy zachowaniu integralności sygnału. Dzięki polerowaniu pod kątem 8 stopni ze stykiem fizycznym (APC), odbicia wsteczne są zminimalizowane do strat powrotnych ≥35dB, co jest kluczowe dla modulacji PAM4 przy 800 Gb/s.
Kluczowe specyfikacje
- Numer części: MFP7E10-N050 (50m) - maksymalny zasięg wielomodowy
- Typ światłowodu: Wielomodowy 50/125µm OM4 (wysoka przepustowość, długi zasięg)
- Złącze: MPO-12/APC żeńskie, zielona obudowa, polerowanie pod kątem 8°
- Strata wtrącenia: ≤0,37 dB (0,35 + 0,0004 × 50)
- Strata powrotna: ≥35 dB
- Minimalny promień gięcia: 30 mm (dynamiczny / statyczny)
- Maksymalny zasięg: 50m (z dwoma panelami krosowymi i 4 złączami optycznymi)
- Kolor płaszcza: Aqua (standardowa identyfikacja wielomodowa)
Technologia i integralność sygnału
Zaprojektowany dla architektur 800G DR8 / 400G DR4, każdy kabel zawiera 8 włókien wielomodowych ułożonych w skrosowany pinout. Interfejs APC pod kątem 8 stopni zmniejsza optyczną stratę powrotną do >35dB, co jest kluczowe dla nadajników-odbiorników o wysokiej szybkości transmisji. Pasywna konstrukcja zużywa zero mocy i nie wprowadza opóźnień, co czyni ją idealną do połączeń przełącznik-przełącznik lub przełącznik-DPU w sieciach InfiniBand NDR.
Światłowód OM4 (efektywna przepustowość modalna ≥4700 MHz*km) zapewnia niezbędną przepustowość do obsługi 50G PAM4 na linię na odległość 50 metrów, przy jednoczesnym zachowaniu niskich wskaźników błędów bitowych.

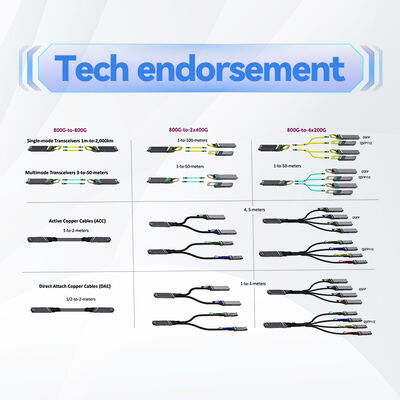

Typowe wdrożenia

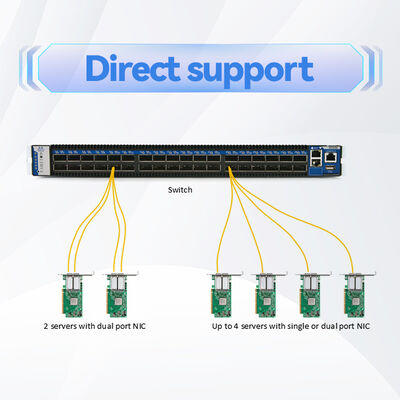

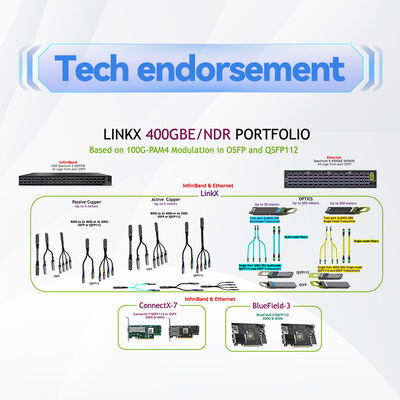

- Łączenie przełączników OSFP 800 Gb/s z podwójnymi portami z kartami sieciowymi ConnectX-7 na dystansie 50 metrów między rzędami
- Łączenie kart NVIDIA BlueField-3 DPU (QSFP112 lub OSFP) z przełącznikami top-of-rack na maksymalną odległość wielomodową
- Połączenia typu spine-leaf w serwerach pamięci masowej wymagające pełnego zasięgu 50m OM4 na odległość między rzędami centrum danych
- Wielomodowe połączenie szkieletowe łączące przełączniki w wielu szafach lub między rzędami w dużych centrach danych

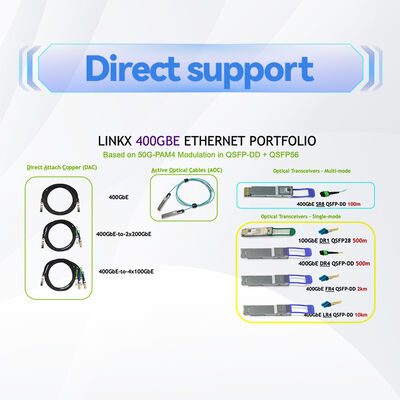

Kompatybilność
MFP7E10-N050 współpracuje z każdym nadajnikiem-odbiornikiem lub systemem, który akceptuje żeńskie złącza MPO-12/APC i oczekuje pinoutu typu B. Zweryfikowana kompatybilność obejmuje:
- NVIDIA MMA4Z00-NS (podwójny port OSFP DR8, 800G) - do 50m z OM4
- NVIDIA MMA4Z00-NS400 (pojedynczy port OSFP 400G) - do 50m z OM4
- NVIDIA MMA1Z00-NS400 (QSFP112 400G) - do 50m z OM4
- Przełączniki InfiniBand NDR 400G/800G i karty ConnectX-7
- Standardowe przełączniki 400GbE z optycznymi interfejsami MPO-12 APC
Ważna uwaga: Ten kabel nie może być łączony ze złączami MPO-12/UPC (ultra polerowane, niebieska obudowa). Mieszane użycie spowoduje uszkodzenie czoła ferruli i awarię łącza. W przypadku odległości przekraczających 50m, należy użyć kabli jednomodowych serii MFP7E20.
Specyfikacje techniczne
| Parametr | Wartość (MFP7E10-N050) |
|---|---|
| Typ produktu | Pasywny kabel światłowodowy wielomodowy MPO-12/APC, typ B skrosowany |
| Długość (nominalna) | 50 metrów ; tolerancja: +2% × L / -0 (L≥5m) |
| Aktywne włókna | 8 (4 Tx / 4 Rx kierunek) |
| Średnica kabla | 3,0 ± 0,2 mm |
| Materiał płaszcza | Aqua LSZH / OFNR (niska emisja dymu, zerowa zawartość halogenów, odporny na pionowe instalacje) |
| Rdzeń światłowodu | 50/125 µm wielomodowy OM4 (wysoka przepustowość) |
| Strata wtrącenia (maks.) | ≤0,37 dB (0,35 + 0,0004 × 50) |
| Strata powrotna (min.) | ≥35 dB |
| Temperatura pracy | 0°C do 70°C |
| Temperatura przechowywania | -40°C do 85°C |
| Wilgotność względna | 10% ~ 85% (bez kondensacji) |
| Regulacje | RoHS, CE, FCC Klasa A, CB, cTUVus, RCM, VCCI |
| Klasa lasera | Klasa 1 (IEC 60825-1/2, 21 CFR 1040) |
Przewodnik wyboru (seria MFP7E10-Nxxx)
| Numer katalogowy | Długość | Typ światłowodu | Maks. zasięg dla 800G | Zastosowanie |
|---|---|---|---|---|
| MFP7E10-N003 | 3 m | OM3 | 30m | Wewnątrz szafy |
| MFP7E10-N005 | 5 m | OM3 | 30m | Wewnątrz szafy |
| MFP7E10-N010 | 10 m | OM3 | 30m | Wewnątrz szafy / sąsiednie |
| MFP7E10-N015 | 15 m | OM3 | 30m | W obrębie rzędu |
| MFP7E10-N020 | 20 m | OM3 | 30m | W obrębie rzędu |
| MFP7E10-N030 | 30 m | OM3 | 30m | Maks. zasięg OM3 |
| MFP7E10-N035 | 35 m | OM4 | 50m | Zwiększony zasięg |
| MFP7E10-N040 | 40 m | OM4 | 50m | Zwiększony zasięg |
| MFP7E10-N050 | 50 m | OM4 | 50m (maksymalny) | Między rzędami / maks. odległość |
Uwaga: MFP7E10-N050 wykorzystuje światłowód OM4, który jest wymagany do osiągnięcia pełnego zasięgu 50m dla zastosowań 800G. Specyfikacja 50 metrów zakłada dwa panele krosowe optyczne z łącznie 4 sparowanymi parami złączy.
Często zadawane pytania
P1: Czy MFP7E10-N050 jest gwarantowany dla 800G na pełne 50 metrów?
O: Tak, przy użyciu z nadajnikami-odbiornikami NVIDIA MMA4Z00-NS i dwóch panelach krosowych (4 pary złącz), łącze 50m mieści się w określonym budżecie optycznym. Do tej odległości wymagany jest światłowód OM4.
P2: Czy mogę użyć światłowodu OM3 zamiast OM4 na 50m?
O: Nie. Światłowód OM3 obsługuje 800G tylko do 30 metrów. Na 50m OM4 jest obowiązkowy, aby zachować integralność sygnału i spełnić budżet strat.
P3: Jaka jest różnica między MFP7E10-N050 a MFP7E20-N050?
O: MFP7E10-N050 to wielomodowy OM4 dla odległości do 50m. MFP7E20-N050 to jednomodowy dla odległości powyżej 50m (do 500m+).
Środki ostrożności przy obsłudze
- Nie usuwaj osłon przeciwpyłowych aż do momentu instalacji. Zanieczyszczenie jest główną przyczyną degradacji łącza, szczególnie na odległościach 50m.
- Zawsze czyść zarówno złącze kabla, jak i gniazdo optyczne nadajnika-odbiornika za pomocą specjalnego czyścika do MPO-APC przed podłączeniem.
- Nie zginaj kabla o promieniu mniejszym niż 30 mm, szczególnie w pobliżu złączy, gdzie naprężenia mogą zwiększyć stratę wtrącenia.
- Nigdy nie mieszaj MPO-APC (zielony/skośny) z MPO-UPC (niebieski/płaski) - spowoduje to uszkodzenie fizyczne.
- Przestrzegaj standardowych środków ostrożności ESD podczas obsługi nadajników-odbiorników wtykanych, chociaż sam kabel jest pasywny.
- W przypadku wdrożeń na 50m, upewnij się, że ścieżki kablowe nie przekraczają limitów promienia gięcia, aby utrzymać wydajność optyczną.
