NVIDIA MFA1A00-C050 – 100G AOC do centrów danych i sieci Ethernet
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFA1A00-C050 |
| Dokument: | MFA1A00-xxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Czas realizacji: | Według zapasów |
| Technologia: | Ethernetu | Długość: | 5 m |
| Napięcie zasilania: | -0,3-3.6 | Napięcie wejściowe danych: | -0,3-4.465 |
| Podkreślić: | Kabel NVIDIA 100G AOC do centrów danych,Kabel NVIDIA Ethernet AOC,Kabel NVIDIA MFA1A00-C050 100G |
||
opis produktu

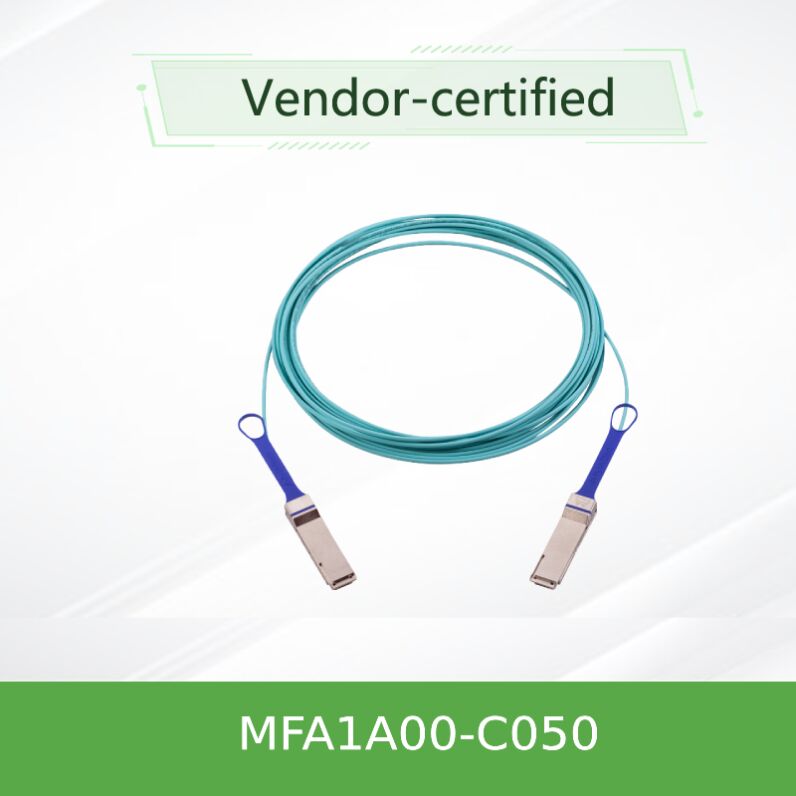

NVIDIA MFA1A00-C050 100G kabl optyczny aktywny dla sieci Ethernet i centrów danych
NVIDIA MFA1A00-C050 to wydajny kabel optyczny aktywny QSFP28 (AOC) zaprojektowany do 100Gb/s Ethernet (100GbE) i systemów EDR InfiniBand.Ten wariant 50 metrów zapewnia rozszerzony zasięg do 100 metrów przy zachowaniu doskonałej integralności sygnału i niskiego zużycia energii.
Kluczowe cechy
- Bardzo niskie zużycie energii (2,2 W typowe na koniec z retymingiem)
- Do 100 metrów zasięgu na światłowłonie multimodowym
- Projekt zgodny ze standardem SFF-8665 podłączalny na gorąco
- Wybór ponownego ustawienia czasu na pasie jazdy dla optymalnej wydajności
- Diagnostyka cyfrowa i programowalna integralność sygnału
- Szybkość łącznej transmisji danych do 100 Gb/s (4 pasy × 25,78 Gb/s)
- Programowalna amplituda wyjściowa Rx i pre-podkreślenie
- Programowalny ekwalizator wejściowy Tx dla łączy host z stratami
- Koszulka LSZH (Low Smoke Zero Halogen) dla bezpieczeństwa
- Zgodne z RoHS i podłączalne na gorąco
Przegląd produktu
Wykorzystując technologię światłowodową multimodową opartą na VCSEL, ten kabel aktywny zapewnia rozszerzony zasięg przy zachowaniu doskonałej integralności sygnału.łączność między rackami, oraz wysokiej gęstości wdrażania centrów danych, seria MFA1A00 oferuje programowalne retiming, wyrównanie wejścia i wydajności przed naciskiem na optymalizację wydajności łącza w różnych środowiskach.
Technologia i integralność sygnału
MFA1A00-C050 wykorzystuje zaawansowane funkcje retymingu i wyrównania, aby przezwyciężyć zaburzenia kanału.Każdy pas zintegrowany jest z obwodu zegara i odzyskiwania danych (CDR), który można obejść w przypadku starszych lub niższych wskaźników sygnalizacjiProgramowalny równoważnik wejścia nadajnika kompensuje straty PCB hosta, podczas gdy programowalna amplituda wyjścia odbiornika i pre-podkreślenie zapewniają czystą transmisję sygnału.
Typowe rozmieszczenia
- Połączenie centrum danych:Połączenie przełączników górnych z przełącznikami agregaty z końca rzędu w odległości 100 m
- Wykorzystanie urządzeń do obliczeń o wysokiej wydajności (HPC):Tkaniny InfiniBand EDR do klastrów obliczeniowych i pamięci masowej wymagających niskiej opóźnienia i dużej przepustowości
- Sieci chmurowe i korporacyjne:Architektura 100GbE spine-leaf, zmniejszająca moc i koszty w porównaniu z miedzianymi DAC powyżej 5m
- Węzły obliczeniowe krawędzi:Niezawodne połączenia optyczne w półkach o ograniczonej przestrzeni, w których ważna jest odporność na EMI
- Media i postprodukcja:Przesyłanie plików dużych prędkości dla środowisk pamięci masowej
Specyfikacje techniczne
| Parametry | Min. | Rodzaj | Maksymalnie | Jednostka |
|---|---|---|---|---|
| Poziom danych na pas | -100 ppm | 25.78125 | +100 ppm | Gb/s |
| napięcie zasilania (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Rozpraszanie mocy (z ponownym wyprzedzeniem) | / | 2.2 | 2.5 | W |
| Rozpraszanie mocy (bez ponownego wyłączenia) | / | 1.5 | 1.8 | W |
| Temperatura obudowy operacyjnej | 0 | / | 70 | °C |
| Średnica kabla | 2.8 | 3.0 | 3.2 | mm |
| Minimalny promień zakrętu | 30 | / | / | mm |
Wskazówka do wyboru MFA1A00 serii
| Numer części zamówionej | Prędkość transmisji danych / protokół | Długość | Opis |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 m | Aktywny kabel optyczny, Ethernet 100Gb/s |
| MFA1A00-C005 | 100GbE | 5m | Aktywny kabel optyczny, Ethernet 100Gb/s |
| MFA1A00-C010 | 100GbE | 10m | Aktywny kabel optyczny, Ethernet 100Gb/s |
| MFA1A00-C050 | 100GbE | 50 metrów | Aktywny kabel optyczny, LSZH, 100Gb/s Ethernet |
| MFA1A00-C100 | 100GbE | 100 metrów | Aktywny kabel optyczny, Ethernet 100Gb/s |
Zalety
Rozszerzony zasięg i niska moc
Do 100 m bez powtarzaczy, niższa moc niż nadajniki optyczne + rozwiązanie patch cord, oszczędzając budżet mocy przełącznika.
Integralność sygnału gotowego do działania
Programowalna wyrównania, retiming i wyjścia przed naciskiem zapewnić solidne połączenia w hałaśliwych lub stratnych środowiskach.
Elastyczność operacyjna
Działa zarówno z InfiniBand EDR, jak i 100GbE, obsługując retiming bypass dla starszych stawek.
Bezpośrednie zarządzanie
Pełny DDM za pośrednictwem SFF-8636: monitorowanie temperatury, napięcia, mocy optycznej i stronniczości TX w czasie rzeczywistym, ułatwia utrzymanie.
Częste pytania
P1: Czy MFA1A00-C050 jest kompatybilny z przełącznikiem Cisco 100G?
Odpowiedź: Kabel jest standardowym QSFP28 AOC. Większość nowoczesnych przełączników Cisco (Nexus 9300, 9500) z portami 100GbE go rozpozna.zalecamy weryfikację lub żądanie usługi kodowania.
P2: Jaka jest różnica między operacją ponownego wprowadzania i operacją bez ponownego wprowadzania?
A: Retiming ponownie synchronizuje i oczyszcza sygnał za pomocą CDR, osiągając lepszą jakość sygnału dla 25Gb / s na pas. Jeśli stosuje się niższe prędkości transmisji danych (np. 10Gb / s),CDR można pominąć w celu oszczędzania energii (do ~ 1.5W).
P3: Czy mogę wykorzystać ten kabel do 40GbE lub zastosowań przełomowych?
Odpowiedź: Seria MFA1A00 obsługuje 100Gb/s jako cztery pasy 25G; nie jest przeznaczona do przerwy 40GbE. W przypadku przerwy 4×25G (QSFP28 do czterech SFP28) sprawdź inne produkty NVIDIA AOC.
Podstawowe fakty na pierwszy rzut oka
- Maksymalna prędkość danych:100Gb/s (4×25.78G)
- Rodzaj złącza:QSFP28 do QSFP28
- Rodzaj kabla:Aktywne optyczne MMF, LSZH
- Zakres:Do 100 m
- Moc na koniec:2.2W (włączanie ponownie)
- Gwarancja:Ograniczona do 3 lat (na podstawie NVIDIA)
Uwaga:Podczas gdy fizyczny port jest standardowy, niektóre dostawcy mogą wymagać zablokowania zasilania EEPROM. Pomoc w programowaniu lub usługa kodowania jest dostępna.
