Router InfiniBand NVIDIA Mellanox MQM9790-NS2R 64-port NDR 400Gb/s | Przepustowość 51,2Tb/s z zaawansowanymi możliwościami routingu
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MQM9790-NS2R (920-9B210-00RN-0d0) |
| Dokument: | MQM9700 series.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MQM9790-NS2R | szybkość transmisji: | 10/100/1000Mbps |
|---|---|---|---|
| Porty: | 48 | Funkcjonować: | LACP, stosy, wsparcie VLAN |
| Technologia: | Infiniband | Specyfikacja: | Bez zarządzania |
| Znak firmowy: | Mellanox | Pochodzenie: | Indie / Izrael / Chiny |
| Podkreślić: | Router InfiniBand Nvidia Mellanox 400Gb/s,64-portowy przełącznik InfiniBand NDR,Przełącznik sieciowy o przepustowości 51 |
||
opis produktu

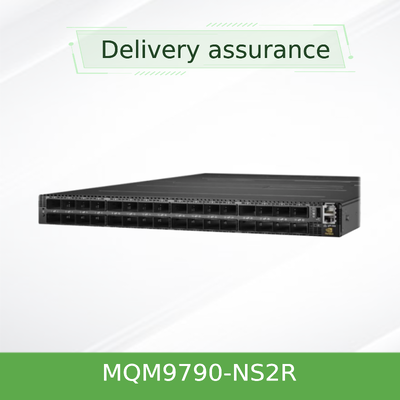

Router InfiniBand NVIDIA Mellanox MQM9790-NS2R 64-portowy NDR 400Gb/s
Wysokowydajny router InfiniBand oferujący 64 porty o pełnej dwukierunkowej przepustowości 400Gb/s, przepustowości 51,2Tb/s i zaawansowanych możliwościach routingu dla dużych sieci HPC i AI.
Przegląd produktu
MQM9790-NS2R to zarządzany router z serii NVIDIA Quantum-2, wyposażony w 64 porty QSFP56 działające z prędkością 400Gb/s na port. W przeciwieństwie do standardowych przełączników, ten model oferuje zaawansowane funkcje routingu, w tym routing podsieci InfiniBand, izolację ruchu i segmentację sieci wielodostępowej. Dzięki przepływowi powietrza C2P (tył-przód) idealnie nadaje się do szaf serwerowych wymagających konfiguracji z zimnym korytarzem z tyłu.
Zintegrowany dwurdzeniowy procesor x86 działa pod kontrolą MLNX-OS, umożliwiając kompleksowe zarządzanie na urządzeniu, w tym zintegrowany menedżer podsieci i zaawansowane protokoły routingu dla dużych sieci.
Kluczowe cechy
- 64 porty 400Gb/s: Pełna dwukierunkowa przepustowość z gniazdami QSFP56
- Przepustowość 51,2Tb/s: Nienablokująca łączna pojemność przełączania z bardzo niskim opóźnieniem
- Zaawansowany routing InfiniBand: Routing podsieci, izolacja ruchu i segmentacja wielodostępowa
- Obliczenia w sieci (SHARP v3): Sprzętowo przyspieszone odciążanie operacji zbiorczych skraca czas operacji MPI
- Zarządzanie za pomocą MLNX-OS: Pokładowy dwurdzeniowy procesor x86 z 8 GB pamięci RAM i 32 GB pamięci SSD
- 1+1 redundantne zasilacze i wentylatory: Zasilacze 80 Gold+ z możliwością wymiany podczas pracy i przepływem powietrza C2P
- Wysoka wydajność: Zużycie energii ważone ATIS już od 180W przy pełnym obciążeniu
Możliwości routera
MQM9790-NS2R zapewnia zaawansowane funkcje routingu InfiniBand wykraczające poza standardowe przełączanie:
- Routing podsieć-podsieć dla sieci wielopoziomowych
- Izolacja ruchu i obsługa sieci wirtualnych
- Segmentacja sieci wielodostępowej
- Ulepszone tablice przekazywania dla wdrożeń na dużą skalę
- Integracja z UFM do zarządzania polityką routingu
Kierunek przepływu powietrza
Ten model posiada przepływ powietrza C2P (tył-przód), zasysając chłodne powietrze od tyłu i wydmuchując gorące powietrze przez przód. W celu chłodzenia przód-tył należy zamówić model MQM9790-NS2F.
Obliczenia w sieci z SHARP v3
Technologia NVIDIA SHARP v3 umożliwia routerowi wykonywanie operacji zbiorczych, takich jak redukcje MPI, bezpośrednio w sieci, drastycznie skracając czas operacji MPI i zwalniając rdzenie procesora do obliczeń aplikacji.
Typowe wdrożenia
- Duże klastry HPC: Łączenie wielu podsieci w środowiskach obliczeniowych petaskalowych
- Wielodostępowa infrastruktura AI: Izolacja sieci dla obciążeń treningowych i wnioskowania AI
- Routing szkieletowy w sieciach Fat-Tree: Warstwa routingu między przełącznikami liściowymi w dużych sieciach InfiniBand
- Centra danych przedsiębiorstw: Wysokowydajne obciążenia związane z przechowywaniem danych, bazami danych i obliczeniami
- Infrastruktury chmurowe i bare-metal: Środowiska wielodostępowe wymagające sieci o dużej przepustowości i niskim opóźnieniu
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Model | MQM9790-NS2R |
| Seria | NVIDIA Quantum-2 |
| Typ produktu | Router InfiniBand |
| Porty | 64 x QSFP56 (NDR 400Gb/s) |
| Łączna przepustowość | 51,2Tb/s (nienablokująca) |
| Opóźnienie | Poniżej 90ns (port-port) |
| Układ ASIC przełącznika | NVIDIA Quantum-2 NDR |
| Procesor CPU | Dwurdzeniowy Intel x86 |
| Pamięć systemowa | 8 GB RAM, 32 GB SSD |
| Zasilacze | 1+1 redundantne, z możliwością wymiany podczas pracy, 100-240VAC |
| Typowe zużycie energii (ATIS) | 180W - 200W (przy pełnym obciążeniu) |
| Chłodzenie | C2P (tył-przód), wentylatory z możliwością wymiany podczas pracy |
| Format | 1U do montażu w szafie |
| Waga | 12,5 kg (ok.) |
Kluczowe fakty
Porty64 x NDR 400Gb/s
Przepustowość51,2Tb/s
OpóźnieniePoniżej 90ns
TypRouter
Przepływ powietrzaC2P (tył-przód)
Zasilanie (ATIS)180W - 200W
Kompatybilność
W pełni interoperacyjny z adapterami NVIDIA Mellanox ConnectX (NDR, HDR, EDR, FDR), kablami LinkX i transceiverami. Zgodny ze specyfikacją IBTA 1.4 i 1.3, z kompatybilnością wsteczną z technologiami HDR (200Gb/s) i EDR (100Gb/s).
Przewodnik wyboru
| Numer części zamawianej | Opis | Przepływ powietrza | Typ |
|---|---|---|---|
| MQM9700-NS2F | Przełącznik InfiniBand 400Gb/s 1U, 64 QSFP56 | P2C (przód-tył) | Przełącznik |
| MQM9700-NS2R | Przełącznik InfiniBand 400Gb/s 1U, 64 QSFP56 | C2P (tył-przód) | Przełącznik |
| MQM9790-NS2F | Router InfiniBand 400Gb/s 1U, 64 QSFP56 | P2C (przód-tył) | Router |
| MQM9790-NS2R | Router InfiniBand 400Gb/s 1U, 64 QSFP56 | C2P (tył-przód) | Router |
Zalety
- Wiodąca w branży przepustowość 51,2Tb/s w kompaktowej obudowie 1U
- Zaawansowany routing umożliwia tworzenie sieci wielopodsieciowych i izolację najemców
- Wysoka gęstość portów zmniejsza rozmiar infrastruktury i koszty operacyjne
- Kompatybilność wsteczna z technologiami HDR i EDR
- Ulepszona telemetria z UFM dla wglądu w sieć w czasie rzeczywistym
- Zoptymalizowany przepływ powietrza C2P dla efektywnego zarządzania termicznego
Lista kontrolna kupującego
✔ Potwierdź kierunek przepływu powietrza (C2P tył-przód dla tego modelu)
✔ Zweryfikuj napięcie wejściowe zasilania (100-240VAC)
✔ Wybierz router (MQM9790) lub przełącznik (MQM9700) w zależności od potrzeb routingu
✔ Wybierz odpowiednie kable lub optykę QSFP56
✔ Sprawdź kompatybilność głębokości szafy (590,6 mm / 27 cali)
✔ Zaplanuj przestrzeń 1U i odstęp chłodzenia
✔ Zaprojektuj topologię routingu dla wdrożeń wielopodsieciowych
Często zadawane pytania
Jaka jest różnica między MQM9790-NS2R a MQM9700-NS2R?
MQM9790 to router InfiniBand z zaawansowanymi możliwościami routingu, podczas gdy MQM9700 to standardowy przełącznik. Oba dzielą tę samą platformę sprzętową, ale MQM9790 obsługuje routing podsieci i segmentację wielodostępową.
Jaka jest różnica między MQM9790-NS2R a MQM9790-NS2F?
Jedyna różnica to kierunek przepływu powietrza. NS2F ma przepływ powietrza P2C (przód-tył), podczas gdy NS2R ma przepływ powietrza C2P (tył-przód). Wszystkie inne specyfikacje są identyczne.
Czy ten router może być używany z adapterami HDR lub EDR?
Tak, seria Quantum-2 jest kompatybilna wstecznie z technologiami InfiniBand HDR (200Gb/s) i EDR (100Gb/s).
