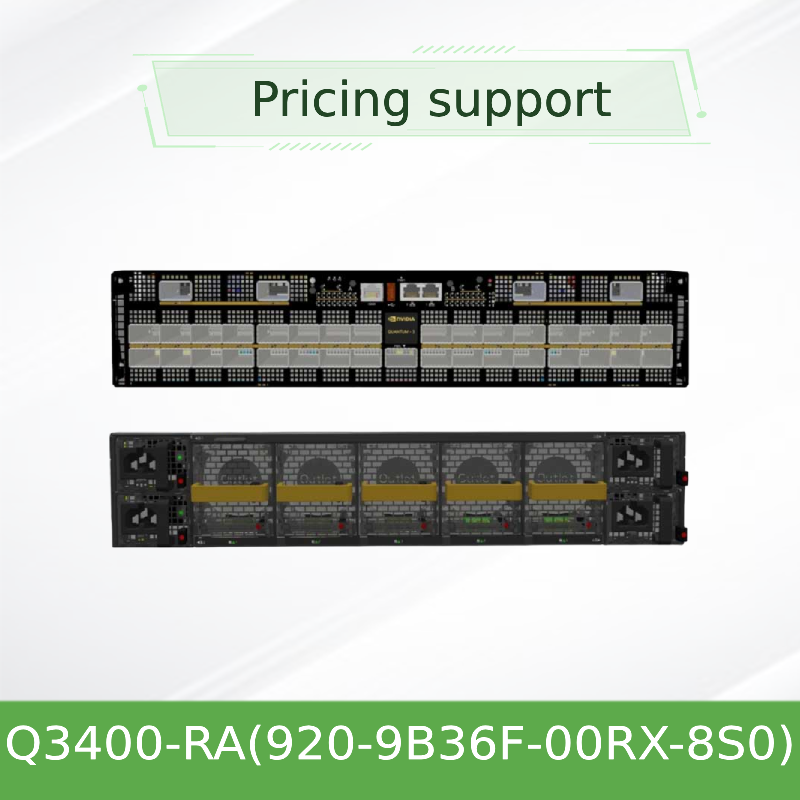

NVIDIA Q3400-RA Spine Switch: przepustowość 115,2 Tb/s dla skalowalnych centrów danych
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | Q3400-RA (920-9B36F-00RX-8S0) |
| Dokument: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | Q3400-RA 920-9B36F-00RX-8S0 | szybkość transmisji: | 800 GB |
|---|---|---|---|
| Porty: | 72 | Funkcjonować: | LACP, stosy, wsparcie VLAN |
| Technologia: | Infiniband | Maksymalna prędkość: | Xdr |
| Pakiet Transportowy: | Uszczelka | Specyfikacja: | 43,6*433,2*590,6 mm |
| Znak firmowy: | Mellanox | Pochodzenie: | Chiny |
| Podkreślić: | NVIDIA Q3400-RA Spine Switch,NVIDIA Spine Switch 115,2 Tb/s |
||
opis produktu
NVIDIA Q3400-RA Spine Switch: przepustowość 115,2 Tb/s dla skalowalnych centrów danych
NVIDIA Q3400-RA to szybki, 800Gb/s system przełącznika XDR InfiniBand zasilany przez NVIDIA Quantum-3 ASIC. Zaprojektowany do najbardziej wymagających środowisk AI i HPC,Podwozie 4U zapewnia 144 porty w 72 klatkach OSFP, umożliwiające ogromne topologie dwupoziomowego drzewa tłuszczowego obsługujące do 10 368 NICów ConnectX-8. Z zintegrowanym SHARPv3, adaptive routing i izolacją wydajności,Q3400-RA jest idealnym podstawą dla nowej generacji centrów danych..
Główne specyfikacje
- 144 porty XDRponad 72 klatki OSFP
- 115.2 Tb/scałkowita zdolność przełączania
- 4Uoptymalizowany dla regałów czynnik kształtu
- 8 × PSUnadmierne, wymienne na gorąco zasilanie
- Gotowy do UFMZarządzanie FNM w zakresie pasma
Kluczowe cechy
- porty o dużej gęstości 800 Gb/s:144 porty XDR (200Gb/s na pas) w 72 klatkach OSFP, obsługujące optykę 400G i 800G
- ASIC Quantum-3:Najnowocześniejsze 200G SerDes, SHARPv3 dla zbiorowego przyspieszenia i zaawansowane obliczenia w sieci
- 115.2 Tb/s bez blokowania:Pełna szerokość pasmowa z deterministycznie niskim opóźnieniem, idealna do masowo równoległego szkolenia AI
- Zbytne i wymienialne na gorąco:8 źródeł zasilania (przepływ powietrza C2P) i 10 wentylatorów; nadmiar N+1 z wymianą czasu pracy zerowego
- Port FNM gotowy do UFM:Dedykowany port zarządzania w pasmie (OSFP) dla NVIDIA Unified Fabric ManagerTM (UFM)
- Elastyczne topologie:Obsługuje Fat-Tree, Dragonfly+, wielowymiarowy Torus i więcej - gotowy kręgosłup / liść
Przegląd technologii
ASIC Quantum-3:W połączeniu z NVIDIA SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol), Q3400-RA wykorzystuje 200Gb/s na pas SerDes, dostarczając 800Gb/s na port OSFP.przyspiesza zbiorowe operacje poprzez odładowywanie MPI i głębokiego uczenia się prymitywów bezpośrednio do sieciAdaptacyjna trasa i kontrola zatłoczenia zapewniają stałą wydajność nawet w zatłoczonych tkaninach.
Zarządzanie w obrębie zakresu:Port FNM (Fabric Network Management) z przedniego panelu zapewnia dedykowany dostęp UFM bez wykorzystywania portów danych, upraszczając projektowanie topologii i umożliwiając zaawansowaną telemetrię.
Typowe rozmieszczenia
- Kręgosłup w dużym Fat-Tree:Połączenie do 10 368 NIC ConnectX-8 w topologii dwupoziomowej
- Grupy szkoleniowe sztucznej inteligencji:Pojemność NVIDIA DGX i HGX superpod tkaniny z 800Gb / s na łącze
- Wysokiej wydajności obliczeń:Przyspieszenie pogody, dynamika molekularna i symulacje elementów skończonych
- Centrum danych chmurowych i korporacyjnych:Budowanie skalowalnych sieci o niskim opóźnieniu w zakresie finansów, produkcji i badań
Zgodność
| Składnik / Ekosystem | Zgodność |
|---|---|
| NIC | ConnectX-8, ConnectX-7, ConnectX-6 (z szybkością negocjacji) |
| Optyka i kable | OSFP, OSFP-to-OSFP, miedź aktywna/pasywna, jedno-/wielo-tryb |
| Zarządzanie | NVOS (NVUE), UFM, SNMP, REST API, konsola seryjna |
| Topologie | Fat-Tree, Dragonfly+, Torus i niestandardowe |
| Standardy | Architektura InfiniBand.5, RoHS, CE, FCC, VCCI, cTUVus |
Specyfikacje techniczne
| Kategoria | Szczegóły |
|---|---|
| Gęstość portów | 144 porty XDR (800 Gb/s) w 72 klatkach OSFP |
| Pojemność przełączania | 115.2 Tb/s |
| Wskaźnik kształtu | 4U mocowanie na stojaku (7" H × 17,24" W × 33,5" D) / głębokość 850 mm |
| Waga (pełna populacja) | 60 kg (z 8 PSU) |
| Użytkownik publiczny | 8 × 2000 W AC, przepływ powietrza C2P, 200-240 V ~ 50/60 Hz |
| Fani | 10 jednostek wentylatorów do wymiany na gorąco, przepływ C2P |
| Pojemność typowa (ATIS) | 2.9 kW (kable pasywne) ; 7 kW (kable aktywne) |
| Zarządzanie | NVOS (NVUE), UFM, konsola seryjna (RJ45), USB 2.0, I2C, podwójne porty 1GbE MGT |
| Temperatura pracy | 0°C do 35°C (przepływ powietrza wsteczny); nieoperacyjny: -40°C do 70°C |
| Poziom hałasu | 78.4 dBA @ warunki nominalne (ISO 7779) |
| Rozporządzające | CB, cTUVus, CE, CU, EMC (CE/FCC/VCCI/ICES/RCM), RoHS |
| Zestaw kolei | 930-9SKIT-00LO-00B (bez narzędzi, 700-800 mm głębokości półki) |
* Niektóre wartości są typowe. Proszę potwierdzić dokładne specyfikacje z przedstawicielem NVIDIA.
Przewodnik do wyboru
| SKU | Opis | Przepływ powietrza | Głębokość półki |
|---|---|---|---|
| 920-9B36F-00RX-8S0 | Q3400-RA, 4U, 144 porty XDR, 8 PSU, zarządzane, przepływ powietrza C2P | C2P (podłączacz do zasilania) | Głębokość standardowa (850 mm) |
| 930-9SKIT-00LO-00B | Zestaw szyn bez narzędzi dla 4U Q3400 | - Tak. | 700-800 mm |
| 930-9SPSU-00RA-00A | 2000W AC PSU (C2P) dla Quantum-3 | C2P | - Tak. |
| 930-9SFAN-00RM-00B | Jednostka wentylatora (C2P) dla systemów chłodzenia powietrzem XDR | C2P | - Tak. |
Zalety
- Nieporównywalny korzeń:144 porty w 4U - mniej przełączników, niższe koszty, prostsze okablowanie
- Kompatybilne z perspektywą:Wspiera optykę NDR i XDR, chroni inwestycje
- SHARPv3 przyspieszenie:Zmniejsza czas szkolenia sztucznej inteligencji o 20%
- Uproszczone zarządzanie:NVOS z NVUE, Zero-Touch Provisioning (ZTP) i integracją UFM
- Globalne wsparcie:24/7 pomoc techniczna, RMA i usługi na miejscu
Usługi i wsparcie
Hong Kong Starsurge Group Co., Limited zapewnia pełne wsparcie cyklu życia dla przełączników NVIDIA Q3400-RA:
- Doradztwo przed sprzedażą:Projektowanie topologii, planowanie zasilania/chłodzenia i analiza ROI
- Logistyka i dostawa:Światowe żeglugi z śledzeniem i odprawą celną
- Wsparcie techniczne:Diagnostyka zdalna, wymiana na miejscu i aktualizacje oprogramowania układowego
- Szkolenie:warsztaty certyfikowane przez NVIDIA (pracownicy praktyczni, administracja UFM)
- Gwarancja:Standardowa roczna gwarancja sprzętowa (dostępne rozszerzone opcje)
Częste pytania
Jaka jest różnica między Q3400-RA a Q3200-RA?
Q3400-RA to podwozie 4U z 144 portami (115,2 Tb / s) - idealne dla ról kręgosłupa.
Mogę użyć optyki NDR z Q3400-RA?
Tak. Porty obsługują optyki i kable NDR (400Gb/s) i XDR (800Gb/s).
Czy Q3400-RA jest zarządzany czy nie zarządzany?
Jest to w pełni zarządzany przełącznik z NVOS (NVUE) i obsługuje zarówno zarządzanie poza pasmem (1GbE MGT), jak i w pasmie (FNM).
Co to jest port FNM?
Port Fabric Network Management jest dedykowanym portem OSFP InfiniBand do łączności UFM, zachowującym wszystkie standardowe porty dla ruchu danych.
Jaki jest typowy czas dostawy?
Wysyłka w ciągu 5-7 dni roboczych.
Środki ostrożności i ochrona
- Poziom:Q3400-RA waży 60 kg. Zawsze korzystaj z podnośnika serwerowego i przynajmniej dwóch osób podczas montażu stojaka
- Przepływ powietrza:Utrzymuj odległość co najmniej 8 cm wokół otworów wentylacyjnych.
- Moc:System wykorzystuje podwójne biegunowe/neutralne złącze
- Temperatura:Nie należy obsługiwać urządzenia w temperaturze powyżej 35°C. Monitorować progi temperatury ASIC (Ostrzeżenie: 105°C, Krytyczne: 120°C)
- Rozładowanie elektrostatyczne:Użyj ochrony ESD podczas obsługi kart i nadajników
O Hong Kong Starsurge Group Co., Limited
Założona w 2008 roku, Starsurge jest technologicznym dostawcą sprzętu sieciowego, usług IT i rozwiązań integracyjnych.i klientów korporacyjnych na całym świecieZ doświadczonym zespołem sprzedaży i technicznym dostarczamy dostosowane rozwiązania sieciowe - od przełączników i NIC do IoT i niestandardowego oprogramowania - wspierane przez wielojęzyczne wsparcie i globalną dostawę.Najpierw klient, oparte na jakości i ukierunkowane na innowacje.
Matryca zgodności
| Produkt NVIDIA | Kompatybilny z Q3400-RA | Uwaga: |
|---|---|---|
| ConnectX-8 (XDR) | ✓ pełne 800Gb/s | Natywny tryb XDR |
| ConnectX-7 (NDR) | ✓ 400Gb/s (przyłączenie w trybie red) | Wymaga zmiany trybu |
| OSFP 800G SR/DR | ✓ | Wsparcie klasy 8 (33W) |
| OSFP 400G (NDR) | ✓ | Kable pasywne/aktywne |
| UFM 3.5 | ✓ | Łączność portu FNM |
| NVOS / ONIE | ✓ | ZTP, NVUE, REST API |
Lista kontrolna nabywcy
- Głębokość półki:Zapewnienie głębokości koleji 850 mm (33,5") i zasięgu koleji 700-800 mm
- Moc:200-240 V prądu bieżącego, 10 A na ogniwo zasilania.
- Przepływ powietrza:Sprawdź, czy przepływ powietrza C2P pasuje do centrum danych
- Optyka:Zamówienie nadajników OSFP lub kabli wybiórczych według liczby portów
- Zarządzanie:Konsola seryjna (RJ45) i podwójne porty 1GbE MGT gotowe
- Chłodzenie:Temperatura otoczenia ≤ 35°C, dobra przepustowość przepływu powietrza
