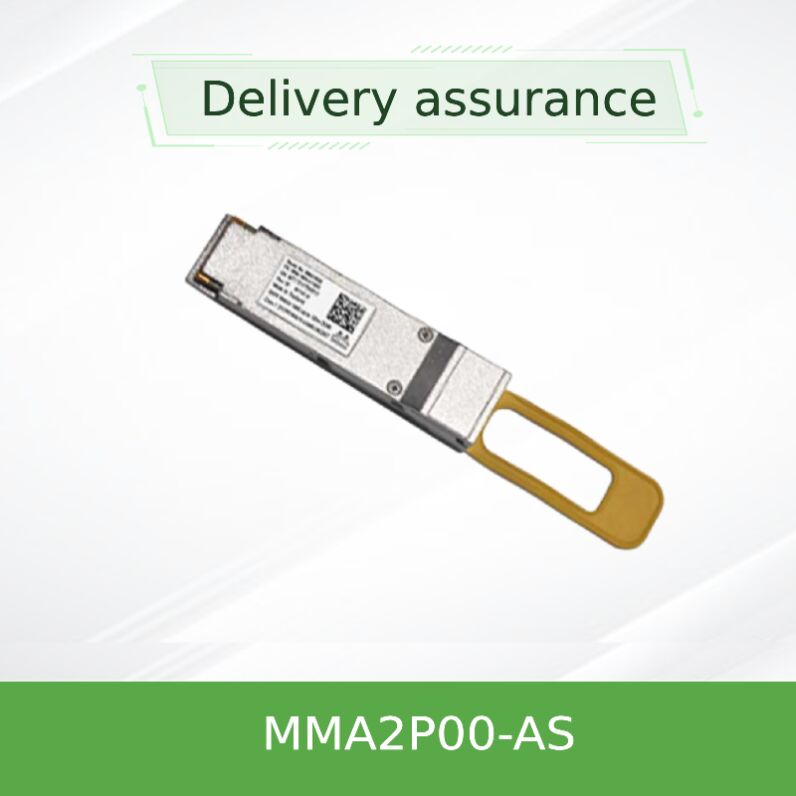

Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 Transceiver Optyczny |850nm MMF
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MMA2P00-AS |
| Dokument: | MMA2P00-AS.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Stan: | Nowe i oryginalne | Dostępność: | Magazyn |
|---|---|---|---|
| Technologia: | Ethernetu | Maksymalna prędkość: | 25 Gbe |
| Typ złącza: | SFP28 | Zasięg transceiver: | do 100 m |
| Podkreślić: | Moduł transceiver Mellanox 25GbE SR SFP28,Moduł transceiver optyczny 850nm MMF,Moduł transceiver Mellanox MMA2P00-ASHT z gwarancją |
||
opis produktu
Optyczny transceiver Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28
Wysokowydajny, wielomodowy transceiver SFP28 850nm dla Ethernetu 25GbE i 10GbE, z możliwością wyboru retiming, opcjami rozszerzonej temperatury (do 85°C) i zgodnością z IEEE.
Przegląd produktu
Transceivery optyczne SFP28 MMA2P00-AS i MMA2P00-ASHT firmy Mellanox® to moduły wtykane przeznaczone do szybkiej łączności 25GbE. Wykorzystują zaawansowaną technologię układów scalonych, aby zapewnić wyjątkową integralność sygnału przy niskim zużyciu energii. Moduły te, pracujące na nominalnej długości fali 850 nm przez podwójne światłowody wielomodowe, są w pełni zgodne ze specyfikacjami SFF-8402 i IEEE 802.3bm. Interfejs optyczny wykorzystuje standardowe złącza dupleksowe LC, obsługujące szybkości transmisji danych do 25,78125 GBd. Dzięki możliwości wyboru retiming zarówno w nadajniku, jak i odbiorniku, oferują elastyczność w pracy z retimingiem 25G lub bez retimingu 10G. Rygorystyczne testy produkcyjne zapewniają niezawodne działanie zaraz po wyjęciu z pudełka.
Kluczowe cechy
- Możliwość wyboru retiming dla ścieżek nadajnika i odbiornika (włączanie/wyłączanie za pomocą rejestru)
- Programowalna amplituda wyjściowa Rx i pre-emphasis dla optymalizacji sygnału
- Programowalny equalizer wejściowy Tx i funkcja squelch wejściowego
- Zgodność z SFF-8402, SFF-8472, IEEE 802.3 25GBASE-SR i 10GBASE-SR
- Zasilanie 3,3V z poziomem mocy SFP28 1 (maks. 1,5W) – rzeczywiste rozpraszanie mocy już od 0,45W
- Współczynnik błędów bitowych (BER) lepszy niż 1E-15
- Rozszerzona temperatura obudowy roboczej: od 0°C do 85°C (MMA2P00-ASHT) z wewnętrznym odczytem DDM do 90°C
- Bezpieczeństwo lasera klasy 1 (zgodność z IEC/EN 60825-1)
- Format SFP28 z możliwością wymiany podczas pracy
- Zgodność z RoHS (bez ołowiu)
Technologia i integracja
Technologia układów scalonych Mellanox zapewnia niskie zużycie energii i wysoką wydajność wewnątrz obudowy SFP28. Moduł zawiera macierz VCSEL (850 nm) i odbiornik PIN sparowany z funkcją retiming opartą na DSP. Retiming można selektywnie włączyć do pracy 25G lub pominąć w celu zapewnienia kompatybilności wstecznej 10G. Diagnostyka cyfrowa (DDM) zgodnie z SFF-8472 zapewnia monitorowanie temperatury, napięcia, prądu polaryzacji lasera i mocy optycznej w czasie rzeczywistym. Programowalny equalizer Tx kompensuje straty na płycie hosta, podczas gdy pre-emphasis Rx dostosowuje się do zmieniających się warunków połączenia, zapewniając solidne otwory oka nawet na długich światłowodach wielomodowych.
Typowe wdrożenia
- Połączenia centrum danych: Połączenia 25GbE między serwerami, przełącznikami i pamięcią masową w szafach lub sąsiednich szafach (do 100 m na OM4).
- Integracja z istniejącą infrastrukturą 10GbE: Automatyczny powrót do szybkości (poprzez wyłączenie retiming) dla połączeń 10GBASE-SR, chroniący istniejące inwestycje.
- Rdzeń/agregacja przedsiębiorstwa: Porty SFP28 o dużej gęstości w przełącznikach top-of-rack łączące się z kartami sieciowymi obsługującymi 25G.
- Obliczenia o wysokiej wydajności (HPC): Niskie opóźnienia i niski BER dla połączeń klastrowych.
Kompatybilność i interoperacyjność
| System / Standard | Zgodność / Uwagi |
|---|---|
| IEEE 802.3 25GBASE-SR | Pełna zgodność (z włączonym retiming) |
| IEEE 802.3 10GBASE-SR | Pełna zgodność (retiming wyłączony) |
| SFF-8402 / SFF-8472 | Interfejs mechaniczny i zarządzania |
| Przełączniki i karty Mellanox | Testowane z przełącznikami Spectrum, kartami ConnectX-4/5/6 |
| Platformy Broadcom / Cisco / Arista 25G | Projekt certyfikowany przez producenta; oczekiwana interoperacyjność, ale należy potwierdzić dla każdej platformy |
Specyfikacje techniczne
| Parametr | Wartość / Zakres |
|---|---|
| Napięcie zasilania | 3,135 V – 3,465 V (nominalnie 3,3V) |
| Rozpraszanie mocy (bez retiming) | 0,45 W typ., 0,5 W maks. |
| Rozpraszanie mocy (z retiming) | 0,7 W typ., 0,8 W maks. |
| Szybkość transmisji danych (optyczna) | do 25,78125 GBd (NRZ) |
| Długość fali | 840 – 860 nm (nominalnie 850 nm) |
| Maksymalny zasięg (25GbE) | 70 m na OM3, 100 m na OM4 |
| Maksymalny zasięg (10GbE) | 100 m na OM3 (300 m typowo przy 10G) |
| Próg uszkodzenia (średni) | 3,4 dBm (maks.) – nie podano publicznie |
| Temperatura obudowy roboczej (MMA2P00-AS) | 0 °C do 70 °C (wewnętrzny DDM do 75°C) |
| Temperatura obudowy roboczej (MMA2P00-ASHT) | 0 °C do 85 °C (wewnętrzny DDM do 90°C) |
| Temperatura przechowywania | -40 °C do 85 °C |
| Wilgotność względna (robocza) | 5% – 85% (bez kondensacji) |
| BER | < 1E-15 |
| Złącze / Typ światłowodu | Podwójne LC / Wielomodowe (OM3/OM4) |
Przewodnik wyboru: MMA2P00-AS vs MMA2P00-ASHT
| Numer części | Temperatura robocza | Odczyt DDM | Najlepsze dla |
|---|---|---|---|
| MMA2P00-AS | 0°C do 70°C | Do 75°C wewnętrznie | Standardowe środowiska centrum danych / przedsiębiorstwa |
| MMA2P00-ASHT | 0°C do 85°C | Do 90°C wewnętrznie | Strefy zewnętrzne, przemysłowe lub o wysokiej temperaturze |
Oba obsługują identyczne charakterystyki optyczne i elektryczne; wybierz wariant HT dla rozszerzonych wymagań temperaturowych obudowy.
Zalety i wartość biznesowa
- Efektywność energetyczna: Już od 0,45 W zmniejsza obciążenie termiczne wdrożeń o dużej gęstości.
- Gotowość na przyszłość i kompatybilność wsteczna: Jeden SKU obejmuje infrastrukturę 25G i 10G.
- Rozszerzony zakres temperatur (HT): Umożliwia wdrożenie w środowiskach niekontrolowanych bez dodatkowego chłodzenia.
- Jakość Mellanox: Rygorystyczne testy produkcyjne zapewniają najniższe wskaźniki awaryjności w terenie.
- Certyfikowany przez producenta: Zaprojektowany i przetestowany przez Mellanox, gwarantujący interoperacyjność z systemami Mellanox i zmniejszający ryzyko problemów z kompatybilnością.
Informacje o serwisie i gwarancji
Transceivery optyczne Mellanox LinkX objęte są 1-letnią ograniczoną gwarancją sprzętową obejmującą naprawę lub wymianę części. Pomoc techniczna jest dostępna za pośrednictwem globalnych partnerów Mellanox. W celu uzyskania zaawansowanych opcji wymiany lub rozszerzonego wsparcia prosimy o kontakt z przedstawicielem handlowym.
Wszystkie moduły są zgodne z RoHS i spełniają wymagania bezpieczeństwa lasera klasy 1.
Lista kontrolna kupującego
- Sprawdź, czy Twój przełącznik/router obsługuje porty SFP28 (25G) lub SFP+ (10G).
- Wybierz MMA2P00-ASHT, jeśli temperatura otoczenia może przekroczyć 70°C.
- Upewnij się, że typ światłowodu wielomodowego (OM3/OM4) i odległość (≤100 m) odpowiadają Twojemu budżetowi połączenia.
- Potwierdź ustawienie retiming zgodnie z wymaganiami hosta (sterowanie rejestrem).
- W przypadku dużych wdrożeń poproś o wyniki testów interoperacyjności ze sprzętem innym niż Mellanox.
Często zadawane pytania
O: Tak. Po wyłączeniu retiming (za pomocą rejestru lub automatycznego negocjowania) działa jako moduł 10GBASE-SR. Potwierdź obsługę hosta dla 10G SFP+.
O: Wersja ASHT jest kwalifikowana do temperatury obudowy roboczej 85°C (w porównaniu do 70°C) i umożliwia odczyty DDM do 90°C.
O: Nie zaleca się. Jest zoptymalizowany dla OM3/OM4. Zasięg na OM2 nie jest określony i może być ograniczony.
O: Tak, jest fabrycznie zaprogramowany danymi Mellanox, co zapewnia prawidłową identyfikację w hostach Mellanox. Platformy stron trzecich mogą wymagać niestandardowego kodowania – prosimy o weryfikację.
Środki ostrożności i obsługa
- Wrażliwy na ESD – należy stosować odpowiednie uziemienie podczas obsługi.
- Unikaj patrzenia w porty optyczne przez powiększenie, gdy moduł jest zasilany.
- Nie przekraczać bezwzględnych maksymalnych wartości znamionowych (napięcie zasilania, próg uszkodzenia).
- Czyścić złącza optyczne przed połączeniem; sprawdzić pod kątem zanieczyszczeń.
- Zapewnić odpowiednią wentylację urządzenia hosta, szczególnie w środowiskach HT.
