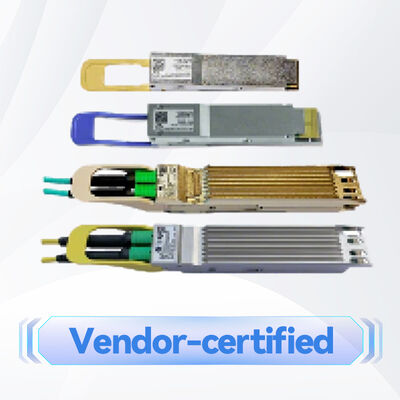

NVIDIA MMS4X00-NS400 400G OSFP Transceiver DR4 jednomodowy dla adapterów ConnectX-7
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MMS4X00-NS400 |
| Dokument: | MMS4X00-NS400.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MMS4X00-NS400 (980-9I31N-00NM00) | Kształt: | Prostopadłościan |
|---|---|---|---|
| Moc: | Pojedyncza moc 3,3 V. | stan produktów: | Magazyn |
| Pochodzenie: | Indie / Izrael / Chiny | Temperatura robocza: | 0 ℃ - 70 ℃ |
| Technika: | CMIS | Technologia: | Wsparcie IB i ETH |
| Podkreślić: | NVIDIA 400G OSFP nadajnik,Transceiver OSFP dla ConnectX-7,Mellanox jednomodowy nadajnik optyczny |
||
opis produktu
Nadajnik NVIDIA MMS4X00-NS400 400G OSFP
Wysokowydajny nadajnik OSFP z jednym portem 400 Gb/s, przeznaczony do adapterów ConnectX-7 OSFP, wyposażony w optykę jednomodową DR4 o zasięgu 100 m.
Przegląd produktu
MMS4X00-NS400 to nadajnik OSFP z jednym portem, obsługujący protokoły InfiniBand NDR i 400GbE z automatycznym wykrywaniem. Jego obudowa typu flat-top pasuje do radiatorów adapterów ConnectX-7, wykorzystując pojedynczy złącze optyczne MPO-12/APC z czterema światłowodami nadawczymi i czterema odbiorczymi, zasilanymi laserami EML 1310 nm.
Kluczowe cechy
- Szybkość transmisji danych 400 Gb/s: Modulacja 4x 100G-PAM4, jednomodowa DR4
- Obsługa podwójnego protokołu: Automatyczne wykrywanie InfiniBand NDR i 400Gb Ethernet
- Zasięg 100 m: Zakłada się światłowód jednomodowy z dwoma panelami krosowymi
- Niskie zużycie energii: Maks. 9 W (400G) / maks. 5,5 W (200G) / 1,5 W w trybie uśpienia
- Automatyczna redukcja prędkości: Samoczynnie konfiguruje się do 200 Gb/s za pomocą kabli rozdzielających 1:2
- Konstrukcja OSFP typu Flat-Top: Kompatybilność z radiatorami adapterów ConnectX-7
- Zgodność z CMIS 4.0: DDM, loopback, generator PRBS, możliwość aktualizacji w terenie
- Bezpieczeństwo lasera klasy 1: Zgodność z RoHS, możliwość wymiany podczas pracy, zakres temperatur pracy od 0°C do +70°C
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Szybkość transmisji danych | 400 Gb/s (4x 100G-PAM4) lub 200 Gb/s (2x 100G-PAM4) negocjowane automatycznie |
| Format | OSFP (flat-top) |
| Złącze optyczne | 1x MPO-12/APC (4 światłowody Tx + 4 światłowody Rx) |
| Typ światłowodu | Jednomodowy (SMF), EML 1310 nm |
| Maksymalny zasięg | 100 m (kabel prosty), 50 m (kabel rozdzielający) |
| Pobór mocy (400G) | Maksymalnie 9 W |
| Pobór mocy (200G) | Maksymalnie 5,5 W |
| Tryb uśpienia o niskim poborze mocy | 1,5 W |
| Temperatura obudowy podczas pracy | 0°C do +70°C |
| Obsługa protokołów | NDR InfiniBand / 400Gb Ethernet (automatyczne wykrywanie) |
| Zarządzanie | CMIS 4.0, I²C, DDM, loopback, PRBS |
Kompatybilność
Zweryfikowana do użytku z:
- Adaptery NVIDIA ConnectX-7 OSFP (tryby 400G i 200G)
- Przełączniki InfiniBand Quantum-2 NDR (za pośrednictwem dwuportowych nadajników MMS4X00-NS)
- Przełączniki Spectrum-4 400GbE (za pośrednictwem dwuportowych nadajników MMS4X00-NS)
- Proste kable światłowodowe skrosowane (MFP7E30-Nxxx, do 100 m)
- Kable światłowodowe skrosowane rozdzielające 1:2 (MFP7E40-N0xx, do 50 m)
Uwaga: Ten nadajnik nie jest przeznaczony do stosowania w DPU BlueField-3 (które wymagają formatu QSFP112).
Scenariusze wdrożenia
- Połączenie przełącznika z adapterem przy 400G: Podłącz dwuportowy nadajnik 800G w przełączniku Quantum-2 lub Spectrum-4 do dwóch nadajników MMS4X00-NS400 za pomocą prostych kabli MFP7E30
- Połączenie przełącznika z czterema adapterami 200G: Używając kabli rozdzielających 1:2 (seria MFP7E40), pojedynczy dwuportowy nadajnik zasila cztery adaptery ConnectX-7 z prędkością 200 Gb/s każdy
- Bezpośrednie połączenie przełącznika: Pełne połączenia sieciowe 400G po podłączeniu do innego nadajnika OSFP 400G w przełączniku
Często zadawane pytania
P: Czy mogę używać MMS4X00-NS400 w DPU BlueField-3?
O: Nie. DPU BlueField-3 wymagają nadajników QSFP112. Zamiast tego należy użyć MMS1X00-NS400.
P: Co się stanie, jeśli podłączę kabel rozdzielający 1:2?
O: Nadajnik automatycznie wykrywa tylko 2 aktywne linie, pracuje z prędkością 200 Gb/s i zmniejsza zużycie energii z 9 W do około 5,5 W.
P: Czy ten nadajnik jest kompatybilny z łączami światłowodowymi o długości 100 m?
O: Tak, z prostymi kablami MFP7E30 do 100 m. W przypadku kabli rozdzielających maksymalny zasięg wynosi 50 m.
Informacje o zamawianiu
| Numer katalogowy | Opis | Zastosowanie |
|---|---|---|
| MMS4X00-NS400 | Nadajnik OSFP z jednym portem 400 Gb/s, DR4, flat-top, 100 m | Adaptery ConnectX-7 OSFP połączone z przełącznikami Quantum-2/Spectrum-4 |
W przypadku kabli światłowodowych należy zamówić MFP7E30-Nxxx (proste, 1 m–100 m) lub MFP7E40-N0xx (rozdzielacz 1:2, 3 m–50 m).
Serwis i wsparcie
Hong Kong Starsurge Group zapewnia konsultacje techniczne przed sprzedażą, weryfikację kompatybilności i wsparcie RMA dla nadajników NVIDIA. Oferujemy globalną wysyłkę, ceny wolumenowe i dedykowane zarządzanie kontem dla klientów korporacyjnych.
