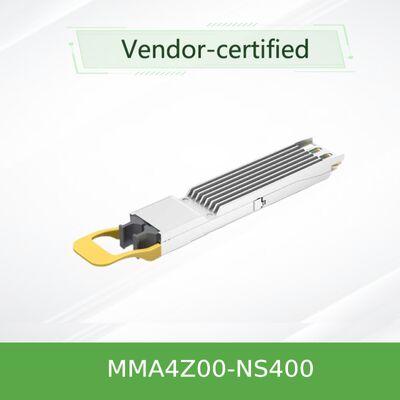

NVIDIA MMA4Z00-NS400

NVIDIA MMA4Z00-NS400 to jednoportowy moduł nadawczo-odbiorczy wielomodowy OSFP SR4 o przepustowości 400 Gb/s, przeznaczony dla kart NVIDIA ConnectX-7 oraz przełączników Quantum-2 / Spectrum-4. Obsługuje protokoły InfiniBand i Ethernet z automatycznym wykrywaniem protokołu. Wykorzystując 4 kanały modulacji 100G PAM4, zapewnia zasięg do 50 metrów na wielomodowym światłowodzie OM4 za pośrednictwem pojedynczego złącza MPO-12/APC. Płaska konstrukcja integruje się z radiatorem na klatkach ConnectX-7, zapewniając optymalną wydajność termiczną.

Przegląd produktu

MMA4Z00-NS400 jest kluczowym elementem kompleksowego ekosystemu NVIDIA 400G InfiniBand i Ethernet. Jest specjalnie zaprojektowany do użytku z kartami hosta (HCA) ConnectX-7 w formacie OSFP i łączy się z dwuportowymi modułami nadawczo-odbiorczymi OSFP w przełącznikach NVIDIA Quantum-2 lub Spectrum-4. Moduł posiada 4 niezależne kanały nadawcze i odbiorcze wykorzystujące technologię VCSEL 850 nm. W połączeniu z kablem światłowodowym rozdzielającym 1:2 (seria MFP7E20) aktywowane są tylko dwa kanały, co automatycznie zmniejsza prędkość do 200 Gb/s (NDR200) i obniża pobór mocy do 5,5 W. Moduł nadawczo-odbiorczy jest zgodny ze standardem CMIS 4.0 i obsługuje zaawansowane monitorowanie diagnostyczne (DDM).

Kluczowe cechy

• Obsługa dwóch protokołów: Bezproblemowa praca w środowiskach InfiniBand (NDR) i Ethernet (400GbE) z automatycznym wykrywaniem protokołu.
• Szybka optyka: 4 kanały modulacji 100G PAM4 z macierzami VCSEL 850 nm.
• Rozszerzony zasięg: 50 metrów na wielomodowym światłowodzie OM4, 30 metrów na OM3.
• Inteligentne skalowanie mocy: Automatycznie zmniejsza moc z 8,5 W do 5,5 W podczas pracy w trybie 200G (tryb 2-kanałowy).
• Płaska konstrukcja OSFP: Zoptymalizowana pod kątem zarządzania termicznego dzięki radiatorowi na klatkach kart ConnectX-7.
• Złącze z kątowym polerowaniem: MPO-12/APC (zielona osłona) minimalizuje odbicie wsteczne; niekompatybilne ze złączami UPC (niebieski).
• Kompleksowa diagnostyka: Obsługuje monitorowanie mocy Tx/Rx, prądu polaryzacji, napięcia i temperatury za pomocą DDM.
• Zgodność z przepisami: Bezpieczeństwo lasera klasy 1, zgodność z RoHS, zgodność z OSFP MSA i CMIS 4.0.

Technologia optyczna i elektryczna

MMA4Z00-NS400 wykorzystuje technologię modulacji PAM4 100G na linię. Elektryczny interfejs hosta składa się z 8 par różnicowych (4 Tx, 4 Rx) pracujących z prędkością 53,125 Gbaud. Silnik optyczny wykorzystuje VCSEL 850 nm ze zintegrowanym sterownikiem i macierzami TIA. Moduł zawiera adaptacyjną równoważność wejściową Tx, programowalną amplitudę wyjściową Rx oraz strojenie pre-/post-cursor dla optymalizacji integralności sygnału. Wbudowany generator i tester PRBS umożliwiają walidację połączenia w systemie bez zewnętrznego sprzętu testowego.

Typowe wdrożenia i przypadki użycia

• Połączenia 400G przełącznik-HCA: Połączenie przełącznika Quantum-2 lub Spectrum-4 (z modułami nadawczo-odbiorczymi twin-port) z kartą OSFP ConnectX-7 za pomocą prostych kabli światłowodowych MFP7E10.

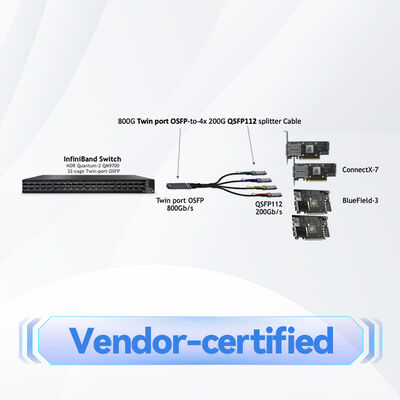

• Konfiguracja fan-out 200G: Użycie kabli rozdzielających 1:2 MFP7E20 do połączenia jednego dwuportowego modułu nadawczo-odbiorczego przełącznika z czterema kartami ConnectX-7 pracującymi z prędkością 200 Gb/s każda.
• Połączenia uplink przełącznik-przełącznik: Bezpośrednie podłączenie do modułów nadawczo-odbiorczych twin-port w przełącznikach w celu agregacji 400G lub 800G.
• Klastry AI o dużej gęstości: Umożliwienie łączności o niskim opóźnieniu i dużej przepustowości w środowiskach akcelerowanych przez GPU z DPU BlueField-3 (za pośrednictwem kart QSFP112).

Uwaga: Ten moduł OSFP nie jest kompatybilny z DPU BlueField-3, które wymagają formatu QSFP112.

Kompatybilność

• Karty: Karty hosta NVIDIA ConnectX-7 w formacie OSFP.
• Przełączniki: Przełączniki InfiniBand NVIDIA Quantum-2 (z OSFP twin-port), przełączniki Ethernet NVIDIA Spectrum-4.
• Kable światłowodowe: Seria NVIDIA MFP7E10 (proste, MPO/APC do MPO/APC 4-kanałowe) i seria MFP7E20 (rozdzielacz 1:2, 4-kanałowe do podwójnych 2-kanałowych MPO/APC).
• Protokoły: InfiniBand NDR (400 Gb/s) i NDR200 (200 Gb/s); Ethernet 400GbE i 200GbE.

Specyfikacje techniczne

Uwaga: Specyfikacje opierają się na dokumentacji NVIDIA. Proszę potwierdzić przed złożeniem zamówienia.

Przewodnik wyboru: Powiązane moduły nadawczo-odbiorcze

Zalety produktu

• Integralność NVIDIA od końca do końca: Rygorystyczne testy produkcyjne zapewniają optymalną wydajność i trwałość w infrastrukturach opartych na NVIDIA.
• Automatyczne dostosowanie prędkości i mocy: Dynamicznie przełącza się między trybami 400G i 200G w zależności od podłączonego kabla, optymalizując efektywność energetyczną.
• Konstrukcja przyszłościowa: Zgodność z CMIS 4.0 i obsługa zaawansowanych diagnostyk umożliwiają bezproblemową integrację z centrami danych nowej generacji.
• Uproszczony zapas: Jeden numer części modułu nadawczo-odbiorczego działa zarówno wdrożeniach InfiniBand, jak i Ethernet.

Serwis i wsparcie

Hong Kong Starsurge Group zapewnia kompleksowe wsparcie dla Twojej infrastruktury sieciowej:

• Techniczne konsultacje przedsprzedażowe w celu zapewnienia prawidłowego doboru modułów nadawczo-odbiorczych i kabli.
• Globalna wysyłka z bezpiecznym pakowaniem i opcjami szybkiej dostawy.
• Wsparcie posprzedażowe w zakresie instalacji i rozwiązywania problemów.
• Gwarancja i usługi zwrotu podlegają warunkom.

Najczęściej zadawane pytania

P: Czy MMA4Z00-NS400 może być używany w DPU BlueField-3?
O: Nie. Karty BlueField-3 akceptują tylko moduły w formacie QSFP112. Ten moduł OSFP jest przeznaczony dla kart ConnectX-7 OSFP i przełączników.

P: Jaka jest różnica między zielonymi a niebieskimi złączami MPO?
O: Zielony oznacza złącze z kątowym polerowaniem (APC) używane w tym module nadawczo-odbiorczym. Niebieski oznacza złącze z ultra polerowaniem (UPC). Nie są one kompatybilne ze względu na różne kąty polerowania.

P: Jak moduł nadawczo-odbiorczy automatycznie przełącza się w tryb 200G?
O: Po podłączeniu kabla rozdzielającego MFP7E20 fizycznie dostępne są tylko dwa z czterech kanałów światłowodowych. Moduł nadawczo-odbiorczy wykrywa to i aktywuje tylko dwie linie, zmniejszając prędkość i pobór mocy.

P: Jaki jest typowy pobór mocy przy 400G?
O: Typowy pobór mocy wynosi 8,0 W, z maksymalnym poborem 8,5 W. W trybie 200G typowy pobór mocy spada do 5,5 W.

Środki ostrożności dotyczące obsługi i instalacji

• Zawsze używaj osłon przeciwpyłowych na portach optycznych, gdy nie są podłączone. Zachowaj osłony do przyszłego użytku.
• Przed włożeniem wyczyść zarówno gniazdo modułu nadawczo-odbiorczego, jak i złącze światłowodu. Zanieczyszczenie jest główną przyczyną awarii połączenia.
• Unikaj narażenia na wyładowania elektrostatyczne. Postępuj zgodnie z procedurami bezpiecznej obsługi ESD.
• Nie mieszaj złączy UPC i APC; sprawdź typ złącza (zielona osłona = APC).
• Upewnij się, że urządzenie hosta (karta/przełącznik) obsługuje format OSFP i wymaganą wersję oprogramowania układowego.

Kluczowe fakty w skrócie

Macierz kompatybilności

Lista kontrolna kupującego

• Potwierdź, że Twoja karta/przełącznik obsługuje format OSFP i 400G NDR/Ethernet.
• Wybierz odpowiednie kable światłowodowe: proste (MFP7E10) dla 400G, rozdzielające (MFP7E20) dla fan-out 200G.
• Upewnij się, że typ światłowodu to wielomodowy OM3 lub OM4 ze złączami MPO-12/APC.
• Sprawdź zakres temperatury obudowy i przepływ powietrza w obudowie.
• Sprawdź wymagania dotyczące oprogramowania układowego na urządzeniu hosta.
