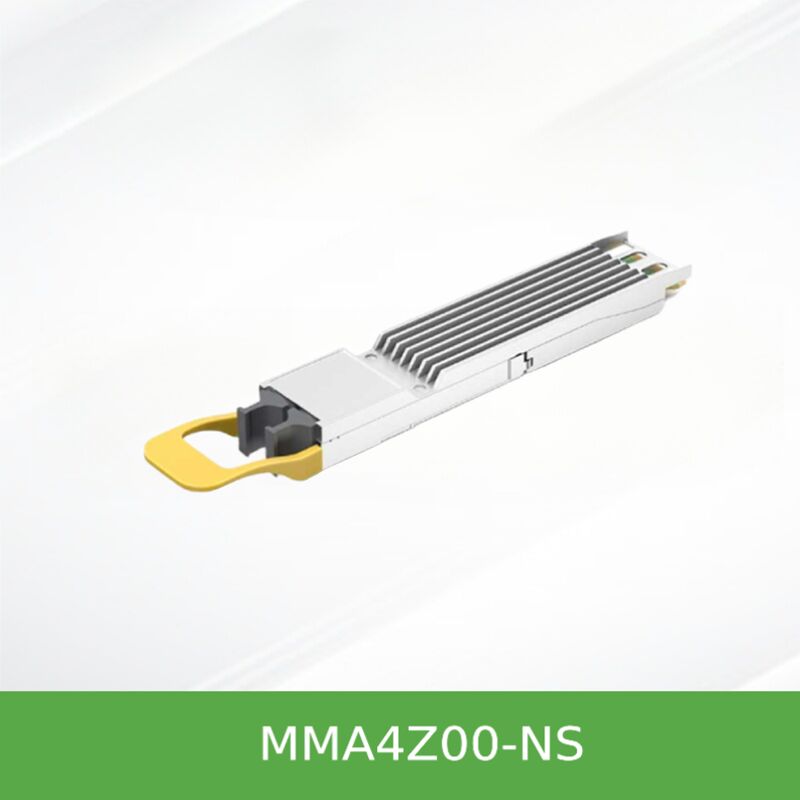

MMA4Z00-NS Dwuportowy nadajnik-odbiornik Mellanox 800 Gb/s OSFP 2x400 Gb/S, wielomodowy SR8, 50 m

NVIDIA MMA4Z00-NS (800Gb/s Twin-port OSFP SR8) to przełomowy nadajnik, który integruje dwa równoległe silniki optyczne multimodowe 400G w jedną wtyczkę OSFP.Każdy silnik wykorzystuje 4 pasy 100G‐PAM4 (SR8) i łączy się za pośrednictwem niezależnych złączy MPO‐12/APCTa unikalna konstrukcja dwustronnej umożliwia architektom sieci maksymalizację gęstości płyty przegubowej przełącznika: pojedyncza klatka OSFP w przełącznikach Quantum‐2 lub Spectrum‐4 zapewnia dwa interfejsy optyczne 400G.Z wbudowaną automatyczną detekcją oprogramowania układowego InfiniBand i Ethernet, nadajnik działa bezproblemowo w środowiskach NDR InfiniBand i 400GbE. Zaprojektowany do połączeń multimodowych o krótkim zasięgu do 50 metrów, jest optymalnym wyborem dla topologii leśnych,Klastry GPU, oraz interkonekcji centrów danych o wysokiej wydajności.

Zbudowany w oparciu o architekturę NVIDIA®, MMA4Z00-NS wykorzystuje dwa niezależne 4-kanałowe podzbiory optyczne, z których każde napędza sygnały 100G-PAM4 przez światło OM3/OM4.Odbiornik integruje 850nm VCSEL, fotodiody PIN i precyzyjne DSP zapewniające solidną integralność sygnału.umożliwiające niezawodną wydajność w gęstych połączeniach optycznychModuł obsługuje adaptywną wyrównanie Tx, programowalną amplitudę wyjścia Rx oraz wbudowane generatory PRBS do testowania pętli host/line.Cyfrowe monitorowanie diagnostyczne (DDM) zapewnia temperaturę w czasie rzeczywistym, napięcie, prąd przesunięty, moc Tx/Rx na pas.

• Przełącznik do przełącznika:Łączyć dwa przełączniki Quantum‐2 lub Spectrum‐4 z prędkością 800 Gb/s przy użyciu dwóch włókien prostych (2x400 G).tworzenie niezależnych połączeń 400G.
• Przełącznik do adaptera/DPU:Połączenie jednego nadajnika dwustronnego z dwoma adapterami 400G ConnectX‐7 lub BlueField‐3 DPU (OSFP lub QSFP112) za pomocą kabli prostych.

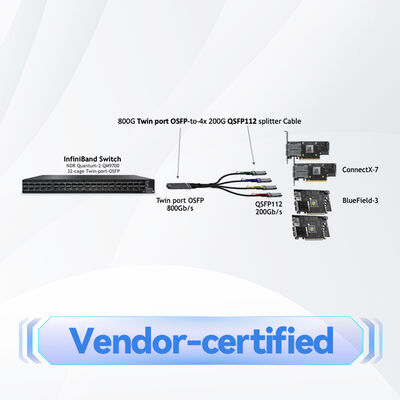

• Urządzenia przełączające na cztery urządzenia 200G:Wykorzystanie kabli rozdzielczych 1: 2 w celu podziału każdego portu 400G na linki 2x200G, umożliwiając cztery połączenia 200G na nadajnik Twin-port.
• DGX H100 Integracja:Wersja płaska (MMA4Z00-NS-FLT) łączy karty mezaninowe Cedar-7 ze przełącznikami Quantum‐2/Spectrum‐4, upraszczając okablowanie GPU-to-switch i zmniejszając liczbę nadajników w porównaniu z poprzednimi systemami DGX.

MMA4Z00-NS jest zatwierdzony dla systemów NVIDIA od końca do końca, gwarantując optymalną interoperacyjność.

• NVIDIA Quantum‐2 (NDR) InfiniBand switches 32 klatki OSFP obsługujące porty 64x400G z modułami z płetwami.
• NVIDIA Spectrum‐4 Ethernet switches ‡ 32/64 klatki OSFP dostarczające 64‐128 portów 400G.
• Adaptory NVIDIA ConnectX‐7 (OSFP i QSFP112 form factor) oraz BlueField‐3 DPU.
• Systemy DGX H100 (z wariantem z płaską czubką) ‡ osiem kart ConnectX‐7 zintegrowanych z kartami Cedar‐7.
• Standardowe platformy hosta CMIS 4.0 zgodne z OSFP MSA Rev 1.12.

Zalecane kable światłowodowe (NVIDIA crossover typu B):Włókna proste MFP7E10-Nxxx (3m do 50m) dla łączy 2x400G; kable rozdzielcze 1:2 MFP7E20-Nxxx (3m do 50m) dla 2x200G na port rozdzielony.Oba kable w nadajniku dwustronnym muszą być tego samego typu (zarówno proste, jak i obydwa splittery), ale długości mogą się różnić.

• Ostateczna gęstość portu:Podwojenie liczby portów 400G w tkance przełącznika ¢ zmniejsza liczbę przełączników i złożoność okablowania.
• Weryfikacja NVIDIA od końca do końca:Dokładne badania produkcyjne zapewniają niezawodność i wydajność w ekosystemach Quantum‐2/Spectrum‐4 i ConnectX‐7.
• Elastyczność operacyjna:Jeden odbiornik SKU obsługuje InfiniBand i Ethernet, automatycznie umożliwiając prawidłowy protokół.
• Wydajność energetyczna:17W max z automatyczną redukcją mocy przy użyciu kabli rozdzielających (400G nadajniki spadają do 5,5W).
• Zaawansowana diagnostyka:Pojazd na pasie Tx/Rx, temperatura, monitorowanie stronniczości oraz pętla PRBS do walidacji połączenia.

Starsurge Group zapewnia kompleksowe wsparcie przed sprzedażą i po sprzedaży dla rozwiązań sieciowych NVIDIA.i rozwiązywanie problemówWszystkie nadajniki są objęte gwarancją i są wyposażone w oryginalne gwarancje jakości.Skontaktuj się z naszymi ekspertami w sprawie optymalizacji BOM i cen objętościowych.

• Produkty laserowe klasy 1M: unikać bezpośredniego narażenia na światło laserowe.
• Przed połączeniem należy oczyścić łączniki optyczne; 80% problemów z połączeniem wynika z brudnych łączników.
• Zwróć uwagę na środki ostrożności w zakresie rozładowania elektrostatycznego ∙ mogą wystąpić uszkodzenia w wyniku rozładowania elektrostatycznego.
• Nie przekraczają absolutnych maksymalnych wartości nominalnych (przechowywanie od -40°C do 85°C, napięcie zasilania maksymalnie 3,6 V).
• W celu zapewnienia prawidłowej polaryzacji i wydajności należy używać tylko kabli światłowodowych typu B, zatwierdzonych przez NVIDIA, do bezpośredniego połączenia od odbiornika do odbiornika.

Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług informatycznych i rozwiązań integracyjnych.Firma obsługuje klientów na całym świecie z produktami, w tym przełącznikami sieciowymiStarsurge wspiera branże takie jak rząd, opieka zdrowotna,produkcjaStarsurge skupia się na niezawodnej jakości, szybkiej obsłudze i dostosowanych rozwiązaniach, które pomagają klientom budować wydajne, skalowalne,i niezawodną infrastrukturę sieciową.

Starsurge dostarcza oryginalne nadajniki, kable i przełączniki NVIDIA z pełnym wsparciem logistycznym i wiedzą techniczną.

• MMA1Z00-NS400¢ 400Gb/s nadajnik QSFP112 SR4 dla ConnectX‐7 / BlueField‐3
• MMA4Z00-NS-FLT
• MFP7E10-N0xx
• MFP7E20-N0xxKable crossover z rozdzielnicą 1:2 (2x200G na rozdzielnicę)
• System przełącznika Quantum‐2 QM9700¢ 64 porty 400G NDR InfiniBand
