Kabel rozdzielający światłowód pasywny NVIDIA MFP7E20-N010 10m | MPO-12/APC do 2xMPO-12/APC dla InfiniBand 400G/800G
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E20-N010 |
| Dokument: | MFP7E20-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Nr modelu: | MFP7E20-N010 | Kształt materiału: | Okrągły drut |
|---|---|---|---|
| Zezwalała na wytrzymałość na rozciąganie: | 1000n <10000N | Orzecznictwo: | RoHS, CE, ISO9001, VDE, CCC |
| Materiał osłony: | PCV | Długość: | 10 m |
| Szybkość transmisji danych: | 400 GB/s | Pochodzenie: | Indie / Izrael / Chiny |
| Podkreślić: | Pasywny kabel rozdzielający światłowód NVIDIA 10m,Kabel InfiniBand MPO-12 APC 400G,Rozdzielacz NVIDIA MPO-12 z gwarancją |
||
opis produktu

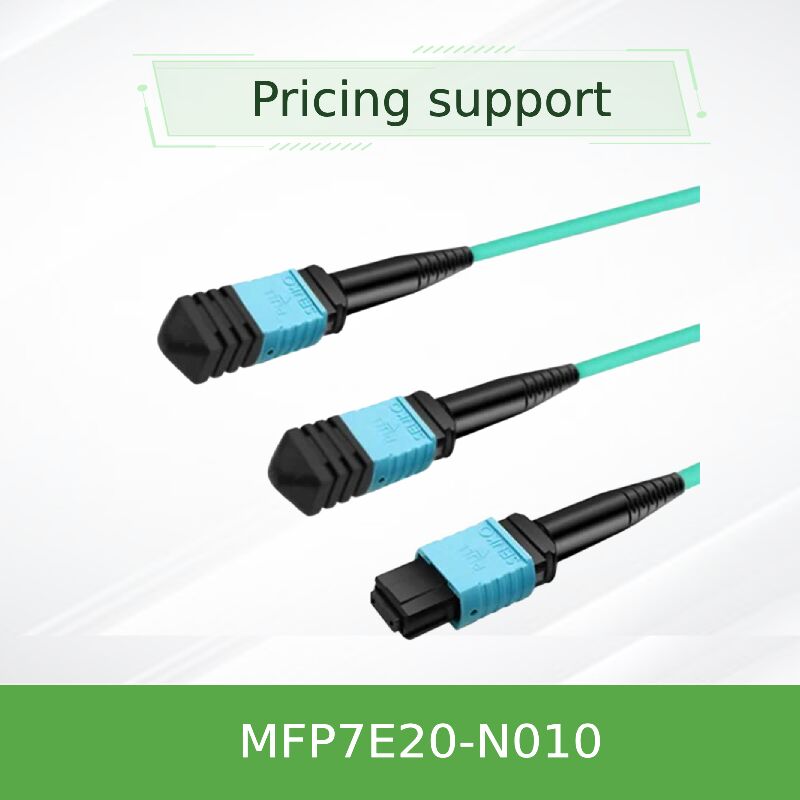

NVIDIA MFP7E20-N010 10m kabel optyczny
MPO-12/APC do Dual MPO-12/APC.
NVIDIA MFP7E20-N010 to precyzyjnie zaprojektowany pasywny kabel rozdzielający światłowody przeznaczony do środowisk centrów danych o wysokiej gęstości 400Gb / s i 800Gb / s.Umożliwia bezproblemowe połączenie z dwustronnych nadajników OSFP do podwójnych nadajników OSFP lub QSFP112 o prędkości 400 Gb/s, obsługujący NDR InfiniBand i aplikacje 400GbE o zasięgu 10 metrów.
Podstawowe fakty na pierwszy rzut oka
| Numer produktu | MFP7E20-N010 |
| Długość kabla | 10 metrów (32,8 stopy) |
| Rodzaj złącza | 1x MPO-12/APC (kobieta) do 2x MPO-12/APC (kobieta) |
| Rodzaj włókna | 8-włóknowe multimody 50/125μm (OM3 dla ≤30m, OM4 dla >30m) |
| Zastosowanie | Podział OSFP dwustronnego (800G) na podwójny 400G OSFP/QSFP112 |
| Ocena na płaszcz | LSZH (low smoke zero halogen) / OFNR, Aqua |
Przegląd produktu
NVIDIA MFP7E20-N010 jest częścią rodziny pasywnych kabli splitterów optycznych serii MFP7E20, specjalnie zaprojektowanych dla sieci InfiniBand NDR i 400G Ethernet nowej generacji.Ten 10-metrowy kabel posiada 12 konfiguracja fan-out, przekształcająca jeden złącze MPO-12/APC w dwa złącza MPO-12/APC,umożliwiający podłączenie dwustronnych nadajników OSFP (800Gb/s) do dwóch oddzielnych nadajników 400Gb/s (OSFP lub QSFP112) w adapterach ConnectX-7 lub BlueField-3 DPU.
Wykorzystując 8 aktywnych włókien (4 przekazują, 4 odbierają) z okablowaniem typu B, kabel zapewnia prawidłowe mapowanie pasów (Pin 1 → Pin 12) dla optymalnej integralności sygnału.W kącie kontakt fizyczny (APC) polish (8 stopni kąt) minimalizuje odbicie optyczne, kluczowe dla szybkich schematów modulacji PAM4 stosowanych w transmisji 200G na pas.
Kluczowe cechy

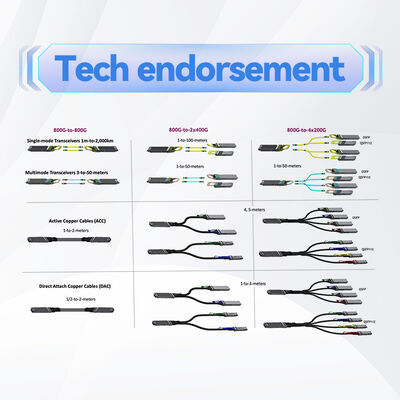

- 1Działalność rozdzielacza:Konwertuje jeden OSFP z dwoma portami (800G) na dwa niezależne łącza 400G.
- Złącza MPO-12/APC:Polerowanie pod kątem (8°) zmniejsza odbicie dla lepszej jakości sygnału w szybkich połączeniach optycznych.
- Przesyłki przewodowe typu B:Zapewnia prawidłowe wyrównanie pasów (pin 1 do pin 12) w odniesieniu do przydziału pasów optycznych nadajnika.
- 8 Włókna aktywne:4 włókna do przesyłania, 4 do odbierania; 4 nieaktywne włókna działają jako elementy siłowe.
- Konstrukcja o wysokiej wytrzymałości:Elastyczna, okrągła kurtka LSZH z przyciskiem i wyciąganiem, umożliwiająca łatwą instalację i rozluźnianie.
- Zgodność branży:Spełnia normy IEC 61754-7, GR-1435, oraz Telcordia w zakresie niezawodności.
- Agnostyk protokołu:Wspiera protokoły InfiniBand NDR/HDR, Ethernet 400GbE i NVLink.

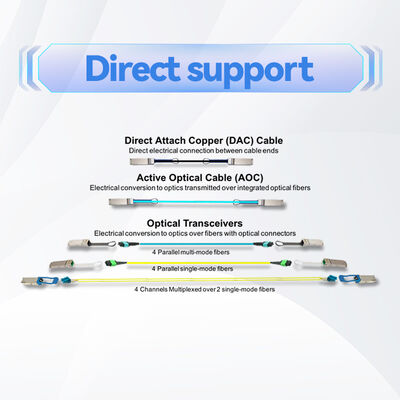

Technologia optyczna i integralność sygnału
MFP7E20-N010 wykorzystuje złącza MPO-12/APC z kątem końcowym 8 stopni.zapobieganie zniekształcaniom sygnału spowodowanym przez odbicie światła ponownie wchodzącego do źródła laseraJest to szczególnie istotne dla modulacji PAM4 stosowanej w transmisji 200G na pas, gdzie stosunek sygnału do hałasu jest najważniejszy.
System krzyżowania typu B zapewnia, że światłowód nadający z pasma 1 po stronie przełącznika jest wyrównany z fotodetektorem odbierającym na pasmie 12 po stronie adaptera,utrzymanie właściwego mapowania kanału optycznego w całym połączeniu.
Strata wstawienia:≤ 0,35 + 0,0004 x L (dB), gdzie L = długość w metrach, zapewniając przewidywalną wydajność na odległości 10 m.
Typowe rozmieszczenia

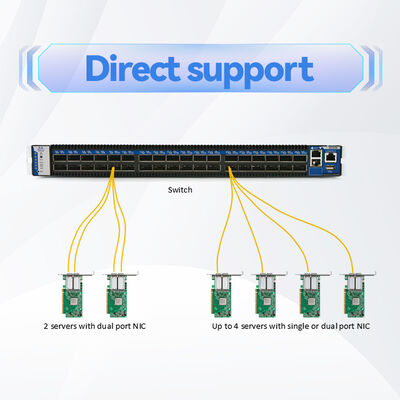

- Połączenia liści-kręgosłupa:Podłączenie przełączników NVIDIA Quantum-2 (z OSFP z dwoma portami) do węzłów obliczeniowych z adapterami ConnectX-7.
- Grupy szkoleniowe sztucznej inteligencji:Łączenie portów przełącznika 800G z podwójnymi interfejsami serwera GPU 400G.
- Systemy magazynowania:Połączenie wysokiej wydajności pamięci masowej z BlueField-3 DPU.
- Centrum danych na górze:Rozprzestrzenianie się z przełączników rdzeniowych o wysokiej gęstości do wielu przełączników lub serwerów ToR.
- Środowiska wieloprotokołowe:Mieszane tkaniny InfiniBand i Ethernet wykorzystujące kompatybilne nadajniki.

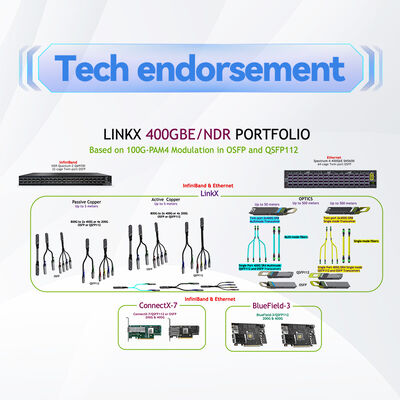

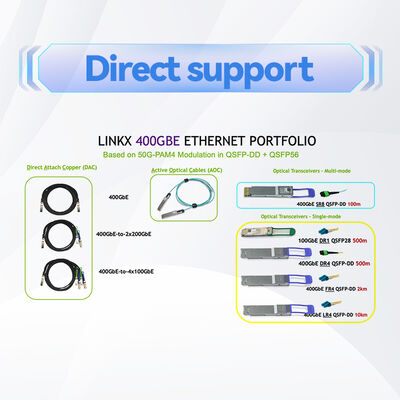

Kompatybilność i sparowanie nadajników
MFP7E20-N010 jest zaprojektowany do pracy z portfolio NVIDIA wysokiej prędkości nadajników optycznych:
| Koniec | Kompatybilne nadajniki | Zastosowanie |
|---|---|---|
| Pojedynczy końcówka MPO-12/APC | MMA4Z00-NS (dwuprzewodowy OSFP DR8) | Strona przełącznika (800G) |
| Podwójne końce MPO-12/APC | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | Strona adaptera (400G każda) |
Uwaga: Oba porty na dwustronnym nadajniku OSFP muszą używać tego samego typu kabla (zarówno splittera, jak i prostego).
Matryca zgodności
| Platformy | Zgodność |
|---|---|
| NVIDIA Quantum-2 serii QM9700/QM9790 | ✓ Tak (z dwustronnymi nadajnikami OSFP) |
| NVIDIA ConnectX-7 Adaptory | ✓ Tak (z klatkami OSFP lub QSFP112) |
| NVIDIA BlueField-3 DPU | ✓ Tak (z odpowiednimi nadajnikami) |
| Komutatory 400G zewnętrzne | ✓ Przy użyciu kompatybilnych nadajników 400G OSFP/QSFP112 |
Specyfikacje techniczne
| Kategoria | Szczegóły |
|---|---|
| Numer części | MFP7E20-N010 |
| Opis | NVIDIA pasywny kabel światłowodowy, MMF, MPO-12/APC do 2x MPO-12/APC, 10m |
| Rodzaj złącza | MPO-12/APC samica (obydwa końce), skorupka zielona |
| Liczba włókien | 8 włókien aktywnych (4 Tx, 4 Rx) + 4 elementy nieaktywnej siły |
| Rodzaj włókna | Multimody 50/125μm (OM3 dla ≤30m, OM4 dla >30m) |
| Długość kabla | 10 metrów (tolerancja: +0,1/-0m) |
| Średnica kabla | 30,0 ± 0,2 mm |
| Minimalny promień zakrętu | 30 mm (gdziekolwiek na kablu) |
| Materiał do kurtki | LSZH (Low Smoke Zero Halogen), OFNR, kolor wodny |
| Strata wstawienia (IL) | ≤ 0,35 + 0,0004 x L dB (L=długość w metrach) |
| Strata zwrotu (RL) | ≥ 35 dB |
| Topologia okablowania | Krzyżowane (typ B) |
| Temperatura pracy | 0°C do 70°C |
| Temperatura przechowywania | -40°C do 85°C |
| wilgotność (funkcjonalna) | 10% do 85% RH (nie kondensacyjny) |
| Zgodność z przepisami | IEC 61754-7, GR-1435, RoHS, CB, cTUVus, CE |
| Klasy bezpieczeństwa lasera | Klasa I (IEC 60825-1, 21 CFR 1040) |
| Zgodność z zasadami EMC | Część C, C, D, E, F |
Wskazówka do wyboru: Opcje długości serii MFP7E20
| Numer części | Długość | Typowy przypadek zastosowania |
|---|---|---|
| MFP7E20-N003 | 3 m | Połączenia z tej samej półki |
| MFP7E20-N005 | 5m | Połączenia sąsiednich regałów |
| MFP7E20-N007 | 7m | Wewnątrz połączeń wierszowych |
| MFP7E20-N010 | 10m | Krzyżówka / koniec rzędu |
| MFP7E20-N015 | 15 m | Połączenia wzdłuż korytarza |
| MFP7E20-N020 | 20m | Wielokrotne półki oddzielone |
| MFP7E20-N030 | 30m | Z końca rzędu do półek serwerowych |
| MFP7E20-N050 | 50 metrów | W całym centrum danych (z OM4) |
Zalety MFP7E20-N010
- Optymalizowany zasięg 10 metrów:Idealne dla typowych odległości między rackami w nowoczesnych centrach danych.
- Wydajność zgodna z normami NVIDIA:W fabryce przetestowane w celu zapewnienia niezawodności i zgodności ze specyfikacjami InfiniBand NDR.
- Projekt oszczędny w przestrzeni:Elastyczna 3mm okrągła kurtka z gniazdkami push-pull upraszcza zarządzanie kablami i ich instalację.
- Zapewnienie na przyszłość:Obsługuje modulację PAM4 200G na włókno, gotowe do wdrożeń 1.6T nowej generacji.
- Zgodny z wymogami bezpieczeństwa:Płaszcz LSZH zmniejsza toksyczne emisje w przypadku pożaru, idealnie nadaje się do zamkniętych pomieszczeń w centrach danych.
Usługa i wsparcie z Hong Kong Starsurge
Starsurge, doświadczony dostawca infrastruktury sieciowej od 2008 r., zapewnia pełne wsparcie potrzeb kablowych:
- Prawdziwe kable optyczne NVIDIA z pełną identyfikowalnością.
- Wytyczne techniczne przed sprzedażą dotyczące długości kabla i dopasowania nadajnika.
- Światowa wysyłka z bezpiecznym opakowaniem.
- Wsparcie po sprzedaży i pomoc gwarancyjna.
- Zwolnienia na zamówienia hurtowe i zapytania o długoterminowe zamówienia są mile widziane.
Lista kontrolna nabywcy
- Zweryfikować zgodność nadajnika (dwu-port OSFP po stronie przełącznika, 400G OSFP/QSFP112 po stronie adaptera).
- Potwierdź wymóg długości kable: 10 m pasuje do większości odległości wewnątrz rzędu.
- Upewnij się, że wykorzystuje się złącza MPO-12/APC (zielona powłoka) - niezgodne z UPC (niebieska powłoka).
- Plan odpowiednich narzędzi czyszczących i zarządzania zakryciem pyłu podczas instalacji.
- Sprawdź środowisko pracy: od 0 do 70 °C, wilgotność 10-85% bez kondensacji.
Środki ostrożności dotyczące obsługi i instalacji
- Trzymaj maskę przeciwlotnicządo momentu bezpośredniego wprowadzenia, aby zapobiec zanieczyszczeniu złącza.
- Zawsze czystezarówno złącza kablowe, jak i zbiorniki nadajników przy użyciu odpowiednich środków czyszczących optycznie przed parzeniem.
- Unikaj napiętych zakrętówW celu zapobiegania uszkodzeniu włókna i utracie sygnału należy utrzymać promienie zakrętu ≥ 30 mm.
- Środki ostrożności w zakresie ESDW przypadku, gdy sam kabel jest pasywny, podłącza się do nadajników czułych na ESD; używać uziemionych stacji roboczych.
- Nie mieszać złączy APC i UPC różnica kąta 8° uniemożliwia prawidłowe sparowanie i może uszkodzić złącza.
- Trzymać z dala od płynówi pyłu.
Częste pytania
Odp.: Seria MFP7E20 to kabel rozdzielczy 1:2 zaprojektowany specjalnie dla nadajników OSFP z dwoma portami.umożliwiający połączenie portu przełącznika 800G z dwoma urządzeniami 400GStandardowy kabel trunkowy będzie miał łączność jeden do jednego.
Odpowiedź: Tak, kabel jest niezależny od protokołu. Gdy używany jest z odpowiednimi nadajnikami, obsługuje 200G (za pomocą 2 włókien w każdym kierunku) i jest kompatybilny wstecz z niższymi prędkościami,pod warunkiem, że nadajniki wykorzystują interfejsy MPO-12/APC.
Odpowiedź: Tak, 10 m jest zazwyczaj wystarczające dla połączeń w obrębie tego samego rzędu lub między sąsiednimi rzędami, uwzględniając zarządzanie kablami pionowymi i rozmieszczanie kanałów powietrznych.
O: NVIDIA zapewnia ograniczoną gwarancję na 1 rok.
Odpowiedź: końce kabli oznaczone są oznaczeniami "1" i "2" na ogonach rozdzielacza w celu ich identyfikacji.nie jest potrzebna specjalna orientacja poza dopasowaniem złączy do nadajników.
