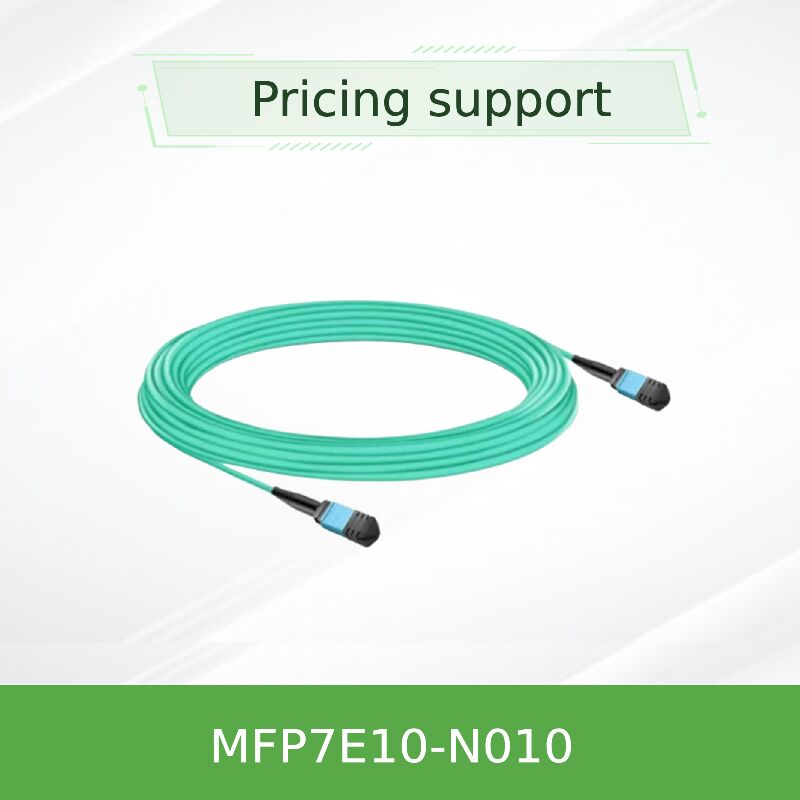

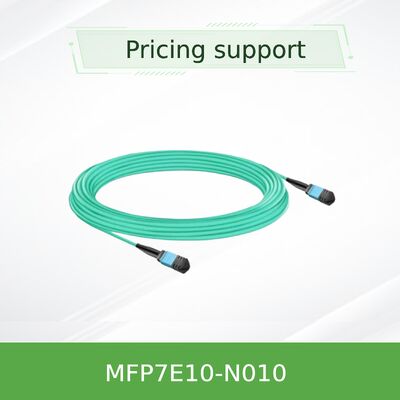

NVIDIA MFP7E10-N010 10m MPO APC Multimode Fiber Cable InfiniBand & Ethernet

Seria NVIDIA MFP7E10-Nxxx to pasywne optyczne kable wielomodowe ze złączami MPO-12/APC, wykorzystujące 8 aktywnych włókien z 12-włóknowej macierzy. Model MFP7E10-N010 oferuje standardową długość 10 metrów, idealną do połączeń przełącznika Top-of-Rack (ToR) z serwerami wewnątrz szaf lub w sąsiednich rzędach. Zaprojektowany specjalnie dla ekosystemu szybkich sieci NVIDIA, obsługuje dwuportowe transceivery OSFP 800 Gb/s, a także jedno-portowe moduły OSFP 400 Gb/s i QSFP112. Złącze Angled Polished Connector (APC) z polerowaniem pod kątem 8 stopni znacznie redukuje odbicie wsteczne, zapewniając integralność sygnału dla modulacji PAM4 stosowanej w architekturach 50G, 100G na linię.

To mapowanie włókien typu B crossover (pin 1 do pin 12) umożliwia bezpośrednie połączenie między transceiverami bez dodatkowego zarządzania polaryzacją, upraszczając wdrożenie. Każdy kabel jest testowany fabrycznie pod kątem zgodności ze specyfikacjami Telcordia GR-1435 i IEC 61754-7, gwarantując niezawodność od razu po wyjęciu z opakowania.

• Żeńskie złącza MPO-12/APC z otworami prowadzącymi – kompatybilne z bolcami prowadzącymi transceivera
• 8 aktywnych włókien wielomodowych (50/125 µm) z 4 niewykorzystanymi włóknami jako elementami wzmacniającymi
• Polaryzacja typu B crossover: eliminuje potrzebę odwracania kabli krosowych
• Elastyczna, okrągła osłona LSZH (Low Smoke Zero Halogen) / OFNR – kolor aqua do identyfikacji światłowodu wielomodowego
• Obsługuje protokoły InfiniBand NDR, Ethernet 400GbE/800GbE i NVLink
• Mechanizm zatrzaskowy push-pull do szybkiego zwalniania i bezpiecznego połączenia
• Temperatura pracy: 0°C do 70°C; przechowywanie: -40°C do 85°C
• Niski profil strat wtrąceniowych zoptymalizowany pod kątem szybkich sygnałów PAM4

Koniec złącza MPO-12/APC posiada polerowanie pod kątem 8 stopni, co minimalizuje odbicia optyczne wsteczne, które mogą powodować niestabilność nadajnika i błędy bitowe w szybkich połączeniach. W przeciwieństwie do złączy Ultra Physical Contact (UPC) zazwyczaj stosowanych w aplikacjach o niższej prędkości, APC zapewnia stratę powrotną ≥35 dB, co jest kluczowe dla 100G PAM4 i wyższych. Topologia Type-B (crossover) kabla mapuje linie nadawcze na jednym końcu na linie odbiorcze na przeciwległym transceiverze – linia 1 (nadawcza) łączy się z linią 12 (odbiorczą), linia 2 z linią 11 itd. Odpowiada to standardowemu wyprowadzeniu pinów MPO zalecanemu przez IEC 61754-7 do bezpośredniego połączenia bez zewnętrznych adapterów.

• Połączenia przełącznik-przełącznik: Połącz przełączniki OSFP z dwoma portami (800G) za pomocą dwóch portów MPO-12/APC dla zagregowanej przepustowości.
• Połączenie przełącznik-adapter: Połącz karty sieciowe NVIDIA ConnectX-7 lub DPU BlueField-3 za pomocą transceiverów OSFP lub QSFP112.
• Architektury spine-leaf w centrach danych wymagające zasięgu 50 metrów na światłowodzie wielomodowym (z maksymalnie 4 złączami).
• Obliczenia wysokowydajne (HPC) i dysagregacja pamięci masowej z rozszerzeniami magistrali NVLink.

Zaprojektowany i przetestowany pod kątem bezproblemowej interoperacyjności z transceiverami i sprzętem sieciowym NVIDIA. Kompatybilny z:

Uwaga: Kabel jest ściśle kompatybilny ze złączami MPO-12/APC. Nie należy go łączyć ze złączami MPO-12/UPC (niebieska obudowa), ponieważ niedopasowanie polerowania może spowodować uszkodzenie fizyczne i degradację sygnału.

NVIDIA oferuje różne długości, aby dopasować się do różnych gęstości szaf i połączeń kampusowych. Wybierz na podstawie dokładnych wymagań dotyczących zasięgu:

Wszystkie kable mają identyczne specyfikacje mechaniczne i optyczne z wyjątkiem tolerancji długości (±2% dla L≥5 m).

• Walidacja od końca do końca: Każdy kabel jest parowany z transceiverami NVIDIA, co gwarantuje interoperacyjność i marginesy połączenia.
• Niski całkowity koszt posiadania: Konstrukcja pasywna eliminuje zużycie energii, zmniejszając obciążenie chłodzenia w centrach danych.
• Trwałość i bezpieczeństwo: Osłona LSZH minimalizuje toksyczne opary w przypadku pożaru; OFNR dopuszczony do instalacji pionowych.
• Precyzyjna produkcja: Fabrycznie polerowane złącza APC o spójnej geometrii zapewniają powtarzalnie niskie straty.
• Gwarancja i wsparcie: Bezpośrednia kompatybilność z NVIDIA zmniejsza złożoność rozwiązywania problemów.

Hong Kong Starsurge Group zapewnia pełne usługi w zakresie łańcucha dostaw, w tym zakupy hurtowe, niestandardowe etykietowanie i wysyłkę na cały świat. Nasz zespół techniczny pomaga w planowaniu polaryzacji, obliczeniach budżetu połączenia i walidacji wdrożenia. W przypadku zapytań dotyczących RMA lub kompatybilności oprogramowania układowego, skontaktuj się z naszym działem wsparcia pod adresem networking-support@nvidia.com lub skontaktuj się bezpośrednio za pośrednictwem swojego przedstawiciela handlowego Starsurge.

• Nie usuwaj osłon przeciwpyłowych aż do momentu instalacji, aby zapobiec zanieczyszczeniu czoła optycznego.
• Unikaj przekraczania minimalnego promienia gięcia 30 mm; ciasne zgięcia mogą powodować straty mikrozgięciowe i trwałe uszkodzenie światłowodu.
• Chociaż kabel jest nieprzewodzący i niewrażliwy na ESD, łączy się z transceiverami wrażliwymi na ESD – podczas obsługi należy przestrzegać standardowych środków ostrożności dotyczących ESD.
• Nigdy nie mieszaj złączy MPO-12/APC (zielona obudowa) z złączami MPO-12/UPC (niebieska obudowa); niedopasowane polerowania nie będą prawidłowo osadzone i mogą uszkodzić bolce prowadzące.
• Do czyszczenia ferrule używaj wyłącznie alkoholu izopropylowego i ściereczek bezpyłowych lub dedykowanych czyścików MPO.

Hong Kong Starsurge Group Co., Limited to technologicznie zorientowany dostawca sprzętu sieciowego, usług IT i rozwiązań integracji systemów. Założona w 2008 roku firma obsługuje klientów na całym świecie, oferując produkty takie jak przełączniki sieciowe, karty sieciowe, punkty dostępu bezprzewodowego, kontrolery, kable i powiązany sprzęt sieciowy. Wspierana przez doświadczony zespół sprzedaży i techniczny, Starsurge obsługuje branże takie jak rządowa, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Firma oferuje również rozwiązania IoT, systemy zarządzania siecią, niestandardowy rozwój oprogramowania, wielojęzyczne wsparcie i globalną dostawę. Dzięki podejściu stawiającemu klienta na pierwszym miejscu, Starsurge koncentruje się na niezawodnej jakości, responsywnym serwisie i dopasowanych rozwiązaniach, które pomagają klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.

Oficjalny partner NVIDIA: Starsurge dostarcza oryginalne kable, transceivery i komponenty sieciowe NVIDIA z pełną przejrzystością łańcucha dostaw i szybką dostawą.

• Potwierdź typ złącza: MPO-12/APC (żeńskie) na obu końcach – zielona obudowa.
• Zweryfikuj odległość połączenia: OM3 obsługuje do 30 m; OM4 obsługuje do 50 m (z 4 połączeniami).
• Upewnij się, że transceivery są kompatybilne z polaryzacją Type-B crossover; optyka NVIDIA wymaga Type-B do bezpośredniego połączenia.
• Sprawdź, czy panele krosowe, jeśli są używane, są również MPO/APC i zachowują mapowanie polaryzacji.
• Przechowuj odpowiednie czyściki MPO i osłony przeciwpyłowe do konserwacji.

• NVIDIA MMA4Z00-NS – dwuportowy transceiver OSFP 800G DR8 do przełączników
• NVIDIA MMA1Z00-NS400 – transceiver QSFP112 400G DR4 do kart ConnectX-7
• Seria NVIDIA MFP7E20 – aktywne kable optyczne (AOC) dla większego zasięgu
• Adaptery bulkhead MPO-12/APC do MPO-12/APC – do rozszerzenia i montażu w panelu
