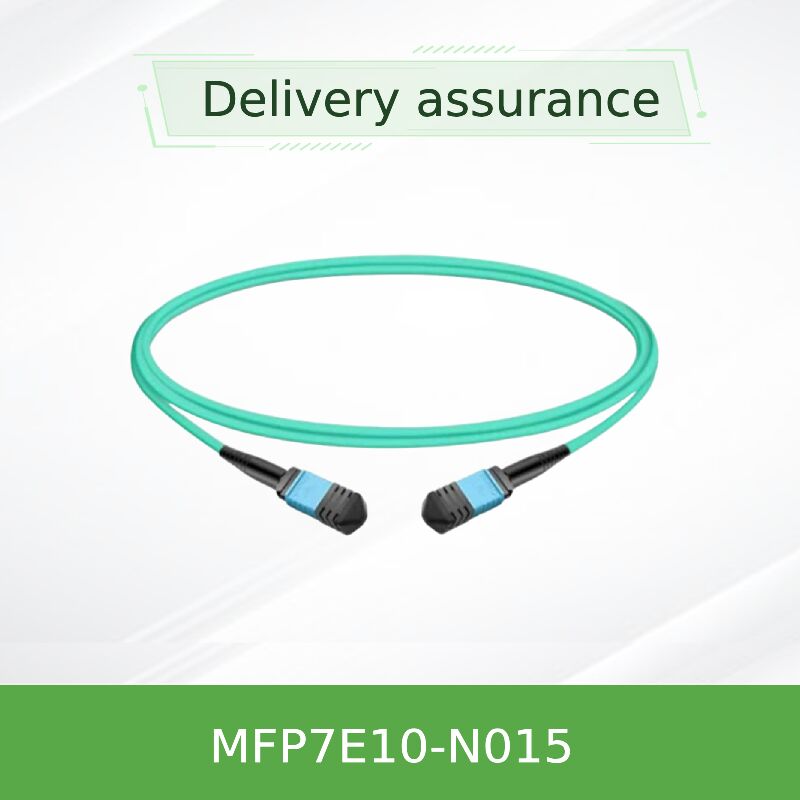

Kabel światłowodowy NVIDIA MFP7E10-N015 15m MPO APC Multimode InfiniBand i Ethernet
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E10-N015 (980-9I57Y-000015) |
| Dokument: | MFP7E10-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Typ: | Pasywny kabel światłowodowy | długość kabla: | 15 metrów |
| Model: | MFP7E10-N015 (980-9I57Y-000015) | Nazwa: | Mellanox AOC MFP7E10-N015 MPO-12/APC-do MPO12/APC (8 włókien) pasywny kabel optyczny jednomodowy 15M |
| Słowo kluczowe: | Kabel Mellanox | ||
| Podkreślić: | Kabel światłowodowy NVIDIA 15m MPO,Multimodowy kabel światłowodowy InfiniBand Ethernet,Kabel światłowodowy Mellanox MPO APC |
||
opis produktu
Precyzyjnie zaprojektowany 15-metrowy pasywny multimodowy kabel światłowodowy przeznaczony do połączeń InfiniBand i Ethernet o dużej przepustowości.i trwała kurtka LSZH. Umożliwia bezpośrednie połączenie między dwustronnym OSFP 800G, pojedynczym portem OSFP 400G i nadajnikami QSFP112 w nowoczesnych centrach danych.
Długość:15 metrów (tolerancja +2% x L / -0 dla L≥5m)
Złącze:MPO-12/APC (Angled Physical Contact) żeńska do MPO-12/APC żeńska
Seria NVIDIA MFP7E10-Nxxx składa się z pasywnych kabli optycznych multimodowych z złączami MPO-12/APC, wykorzystującymi 8 aktywnych włókien z 12 włókien.MFP7E10-N015 oferuje standardową długość 15 metrów, idealny do połączeń między rackami w rzędach lub umiarkowanym przedziale między przełącznikami i serwerami. Zaprojektowany specjalnie dla ekosystemu sieci wysokiej prędkości NVIDIA,obsługuje 800Gb/s dwustronnych nadajników OSFP oraz moduły OSFP i QSFP112 o pojedynczym portzie 400Gb/s. Zwiastun Polerowany Złącza (APC) z polerowaniem 8-stopniowym znacząco zmniejsza odbicie, zapewniając integralność sygnału dla modulacji PAM4 stosowanej w architekturach 50G, 100G na pas.
To mapowanie światła krzyżowego typu B (pin 1 do pin 12) umożliwia bezpośrednie podłączenie między nadajnikami bez dodatkowego zarządzania biegunowością, ułatwiając wdrożenie.Każdy kabel jest testowany w fabryce zgodnie ze specyfikacjami Telcordia GR-1435 i IEC 61754-7, gwarantując niezawodność po wyprodukowaniu.
- Włącza MPO-12/APC kobiece z otworami do wyrównania
- 8 aktywnych włókien multimodowych (50/125 μm) z 4 niewykorzystanymi włókienami jako elementami wytrzymałości
- Polaryzacja typu B: eliminuje konieczność odwrócenia przewodu plastra
- Elastyczna okrągła kurtka LSZH (Low Smoke Zero Halogen) /OFNR
- Wspiera protokoły InfiniBand NDR, Ethernet 400GbE/800GbE i NVLink
- Mechanizm zamykania wcisku-ciągnięcia do szybkiego uwolnienia i bezpiecznego sparowania
- Temperatura pracy: od 0 do 70°C; przechowywanie: od -40 do 85°C
- Niski profil strat wstawienniczych zoptymalizowany dla sygnałów PAM4 dużych prędkości
Konektor MPO-12/APC posiada 8 stopniowy kąt, który minimalizuje odbicia optyczne, które mogą powodować niestabilność nadajnika i błędy bitowe w szybkich połączeniach.W przeciwieństwie do łączników Ultra Physical Contact (UPC) zwykle stosowanych w zastosowaniach o niższej prędkości, APC zapewnia stratę zwrotu ≥35 dB, kluczową dla 100G PAM4 i później.Topologia kabli typu B (crossover) mapuje pasy przesyłające na jednym końcu do pasów odbierania na przeciwnym odbiorniku. Pas 1 (przesyłanie) łączy się z pasem 12 (odbieranie), pas 2 do pasu 11, itp. To odpowiada standardowej oprawie MPO zalecanej przez IEC 61754-7 do bezpośredniego połączenia bez zewnętrznych adapterów.
- Łącza przełącznika do przełącznika: połączenie przełączników OSFP z dwoma portami (800G) przy użyciu dwóch portów MPO-12/APC do zagregowanej przepustowości.
- Przełącznik do adaptera: Podłącz adaptery sieciowe NVIDIA ConnectX-7 lub DPU BlueField-3 za pośrednictwem nadajników OSFP lub QSFP112.
- Architektury typu "spine-leaf" w centrach danych wymagające 50-metrowego zasięgu multimodowego (z maksymalnie 4 połączeniami łącznikowymi).
- Wysokiej wydajności obliczeniowej (HPC) i dysagregacji pamięci masowej z rozszerzeniami tkanin NVLink.
- Połączenia między rackami, w których długość 10 metrów jest niewystarczająca, a 15-metrowa zapewnia optymalne zarządzanie zwolnieniem.
Zaprojektowany i zatwierdzony do bezproblemowej interoperacyjności z nadajnikami NVIDIA i sprzętem sieciowym.
| Odbiornik / Urządzenie | Rodzaj portu | Przykłady zastosowania |
|---|---|---|
| MMA4Z00-NS (dwuprzewodowy OSFP DR8) | 2x MPO-12/APC | 800Gb/s po stronie przełącznika |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | Adapter 400Gb/s/DPU |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400Gb/s ConnectX-7 / BlueField-3 |
| Komutatory InfiniBand NDR 400G/800G | Porty OSFP | Przejście o wysokim radiusie |
Uwaga: Kabel jest ściśle kompatybilny z łącznikami MPO-12/APC. Nie należy łączyć z łącznikami MPO-12/UPC (niebieska powłoka), ponieważ niezgodność polski może powodować fizyczne uszkodzenia i degradację sygnału.
| Parametry | Wartość |
|---|---|
| Numer produktu | MFP7E10-N015 |
| Długość kabla | 15 metrów (tolerancja: +2% x L / -0 dla L≥5m) |
| Liczba włókien (aktywna) | 8 włókien (12 włókien MPO, 4 nieaktywne) |
| Rodzaj włókna | Multimodowy OM3 (standardowy dla długości ≤ 30 m) |
| Rodzaj złącza | MPO-12/APC samica, końcowa twarz o niskiej stratze |
| Strata wstawienia (maksymalnie) | 00,35 dB + 0,0004 x L (L w metrach) → ≤ 0,356 dB typowe |
| Strata zwrotu (min) | 35 dB |
| Średnica kabla | 30,0 ± 0,2 mm |
| Minimalny promień zakrętu | 30 mm (dynamiczny/statyczny) |
| Materiał do kurtki | LSZH / OFNR, kolor wodny |
| Temperatura pracy | 0 do 70 °C |
| Temperatura przechowywania | -40 do 85 °C |
| Względna wilgotność | 10% do 85% RH bez kondensacji |
| Schemat polaryzacji | Typ B (crossover) zgodnie z IEC 61754-7 |
| Zgodność z przepisami | RoHS, CB, cTUVus, CE, FCC klasa A, VCCI, RCM |
NVIDIA oferuje wiele rozmiarów, aby dopasować się do różnych gęstości racków i połączeń pomiędzy kampusami.
| Numer części zamówionej | Długość | Typowe zastosowanie |
|---|---|---|
| MFP7E10-N003 | 3 metry | Serwery wewnętrzne, sąsiednie |
| MFP7E10-N005 | 5 metrów | Od góry do środka półki |
| MFP7E10-N010 | 10 metrów | Węgiel, włączając w to węgiel |
| MFP7E10-N015 | 15 metrów. | Połączenia między rzędami, standardowe łączniki między rackami |
| MFP7E10-N030 | 30 metrów | Rozdzielenie na końcu rzędu lub strefy |
| MFP7E10-N050 | 50 metrów. | Maksymalny zasięg z włóknem OM4 |
Wszystkie kable mają identyczne specyfikacje mechaniczne i optyczne z wyjątkiem tolerancji długości (dla długości ≥ 5 m tolerancja wynosi +2% x L / -0).
- Validacja od końca do końca:Każdy kabel jest sparowany z nadajnikami NVIDIA w celu zagwarantowania interoperacyjności i marginesów łącza.
- Niskie całkowite koszty posiadania:Projekt pasywny eliminuje zużycie energii, zmniejszając koszty chłodzenia w centrach danych.
- Trwałość i bezpieczeństwo:Życzka LSZH minimalizuje toksyczne opary w przypadku pożaru; OFNR przeznaczony do instalacji podnoszących.
- Produkcja precyzyjna:Fabrycznie wypolerowane złącza APC o spójnej geometrii zapewniają powtarzalne niskie straty.
- Gwarancja i wsparcie techniczne:Bezpośrednia kompatybilność NVIDIA zmniejsza złożoność rozwiązywania problemów.
- Nie usuwać zakrywek przed instalacją, aby zapobiec zanieczyszczeniu powierzchni końcowych optycznych.
- Należy unikać przekroczenia minimalnego promienia zakrętu 30 mm; ciasne zakręty mogą powodować utratę mikro-ukrętu i trwałe uszkodzenie włókien.
- Chociaż kabel jest nieprzewodzący i niewrażliwy na działanie ESD, łączy się z nadajnikami czującymi na działanie ESD
- Nigdy nie mieszaj złączy MPO-12/APC (zielona powłoka) z złączami MPO-12/UPC (niebieska powłoka); niezgodne lakiery nie będą odpowiednio układać się i mogą uszkodzić szpilki wyrównania.
- Do czyszczenia żuraw należy stosować wyłącznie alkohol izopropylowy i chusteczki lub specjalne środki czyszczące MPO.
Hong Kong Starsurge Group Co., Limited jest technologicznie zorientowanym dostawcą sprzętu sieciowego, usług IT i rozwiązań integracyjnych.Firma obsługuje klientów na całym świecie z produktami, w tym przełącznikami sieciowymiStarsurge wspiera branże takie jak rząd, opieka zdrowotna,produkcjaFirma oferuje również rozwiązania IoT, systemy zarządzania siecią, tworzenie niestandardowego oprogramowania, wsparcie wielojęzyczne i globalną dostawę.Z myślą o klientachStarsurge koncentruje się na niezawodnej jakości, szybkiej obsłudze i dostosowanych rozwiązaniach, które pomagają klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.
Oficjalny partner NVIDIA:Starsurge dostarcza oryginalne kable NVIDIA, nadajniki i komponenty sieciowe z pełną przejrzystością łańcucha dostaw i szybką dostawą.
| Model nadajnika NVIDIA | Wskaźnik kształtu | Prędkość | Kompatybilność kabli |
|---|---|---|---|
| MMA4Z00-NS | OSFP z dwoma portami | 800Gb/s (2x400G) | MFP7E10-Nxxx (podwójny MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400 Gb/s | MFP7E10-Nxxx |
| MMA1Z00-NS400 | Wymagania dotyczące: | 400 Gb/s | MFP7E10-Nxxx |
| Przełączniki NVIDIA Quantum-2 / Spectrum-4 | OSFP | NDR 400G/800G | MFP7E10-N015 / inne długości |
- Potwierdzić typ złącza: MPO-12/APC (żonaty) na obu końcach
- Sprawdź odległość połączenia: 15 m jest w zasięgu OM3 (≤ 30 m) i obsługuje pełny zasięg 50 m, jeśli OM4 jest używany do dłuższych wariantów.
- Upewnij się, że nadajniki są kompatybilne z biegunowością krzyżowania typu B; optyka NVIDIA wymaga typu B do bezpośredniego podłączenia.
- Należy sprawdzić, czy panele plastrów, jeśli są używane, są również MPO/APC i utrzymać mapowanie biegunowości.
- W celu konserwacji należy przechowywać odpowiednie środki czyszczące MPO oraz osłony przeciwpyłowe.
- NVIDIA MMA4Z00-NSTransceiver OSFP 800G DR8 z dwoma portami dla przełączników
- NVIDIA MMA1Z00-NS400¢ nadajnik QSFP112 400G DR4 dla adapterów ConnectX-7
- Seria NVIDIA MFP7E20 Aktywne kable optyczne (AOC) dla dłuższego zasięgu
- Adaptory przegród MPO-12/APC do MPO-12/APC
- Uwaga do zastosowania: Kable i złącza optyczne dla NDR InfiniBand (dostępne z obsługi NVIDIA)
- IEC 61754-7: Urządzenia łączące światłowodowe
- Telcordia GR-1435-CORE: Ogólne wymagania dotyczące wielowiatkowych złączy optycznych
