NVIDIA MFP7E10-N020 20m MPO APC Multimode Fiber Cable InfiniBand & Ethernet

Seria NVIDIA MFP7E10-Nxxx obejmuje pasywne optyczne kable wielomodowe ze złączami MPO-12/APC, wykorzystujące 8 aktywnych włókien z 12-włóknowego układu. Model MFP7E10-N020 oferuje standardową długość 20 metrów, idealną do połączeń między szafami, obejmujących wiele rzędów lub łączących przełączniki z serwerami na średnich dystansach. Zaprojektowany specjalnie dla ekosystemu szybkich sieci NVIDIA, obsługuje dwuportowe transceivery OSFP 800Gb/s, a także jedno-portowe moduły OSFP 400Gb/s i QSFP112. Złącze z polerowaniem pod kątem (APC) z 8-stopniowym polerowaniem znacznie redukuje odbicia wsteczne, zapewniając integralność sygnału dla modulacji PAM4 stosowanej w architekturach 50G, 100G na linię.

To mapowanie włókien typu B crossover (pin 1 do pin 12) umożliwia bezpośrednie połączenie między transceiverami bez dodatkowego zarządzania polaryzacją, upraszczając wdrożenie. Każdy kabel jest testowany fabrycznie pod kątem zgodności ze specyfikacjami Telcordia GR-1435 i IEC 61754-7, gwarantując niezawodność od razu po wyjęciu z opakowania.

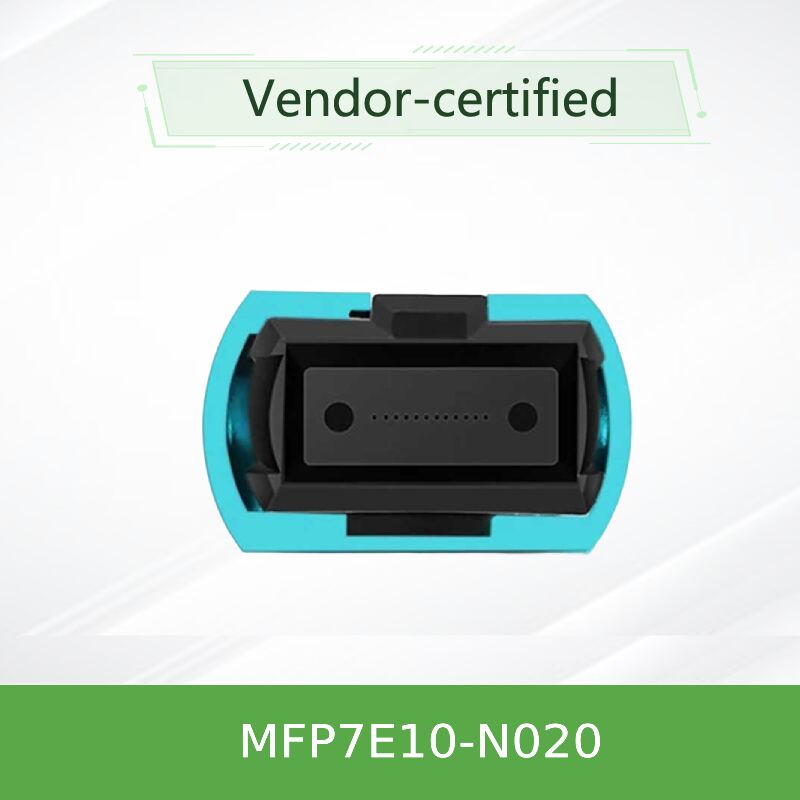

• Żeńskie złącza MPO-12/APC z otworami prowadzącymi – kompatybilne z bolcami prowadzącymi transceiverów
• 8 aktywnych włókien wielomodowych (50/125 µm) z 4 niewykorzystanymi włóknami jako elementami wzmacniającymi
• Polaryzacja typu B crossover: eliminuje potrzebę odwracania kabli krosowych
• Elastyczna, okrągła osłona LSZH (Low Smoke Zero Halogen) / OFNR – kolor aqua do identyfikacji wielomodowej
• Obsługuje protokoły InfiniBand NDR, Ethernet 400GbE/800GbE i NVLink
• Mechanizm zatrzaskowy push-pull do szybkiego zwalniania i bezpiecznego połączenia
• Temperatura pracy: 0°C do 70°C; przechowywanie: -40°C do 85°C
• Niski profil tłumienia wtrąceniowego zoptymalizowany pod kątem szybkich sygnałów PAM4

Czoło złącza MPO-12/APC posiada 8-stopniowe polerowanie pod kątem, które minimalizuje odbicia optyczne wsteczne, mogące powodować niestabilność nadajnika i błędy bitowe w szybkich połączeniach. W przeciwieństwie do złączy Ultra Physical Contact (UPC) zazwyczaj stosowanych w aplikacjach o niższej prędkości, APC zapewnia tłumienie odbiciowe ≥35 dB, co jest kluczowe dla 100G PAM4 i wyższych prędkości. Topologia kabla typu B (crossover) mapuje linie nadawcze na jednym końcu na linie odbiorcze na przeciwległym transceiverze – linia 1 (nadawcza) łączy się z linią 12 (odbiorczą), linia 2 z linią 11 itd. Odpowiada to standardowemu rozkładowi pinów MPO zalecanemu przez IEC 61754-7 do bezpośredniego połączenia bez zewnętrznych adapterów.

• Połączenia przełącznik-przełącznik: Połącz przełączniki OSFP z dwoma portami (800G) za pomocą dwóch portów MPO-12/APC dla zagregowanej przepustowości.
• Przełącznik-adapter: Połącz karty sieciowe NVIDIA ConnectX-7 lub DPU BlueField-3 za pomocą transceiverów OSFP lub QSFP112.
• Architektury spine-leaf w centrach danych wymagające zasięgu wielomodowego 50 metrów (z maksymalnie 4 złączami).
• Obliczenia o wysokiej wydajności (HPC) i dysagregacja pamięci masowej z rozszerzeniami magistrali NVLink.
• Połączenia międzyrzędowe, gdzie długość 15 metrów jest niewystarczająca, a 20 metrów zapewnia optymalne zarządzanie kablami.

Zaprojektowany i przetestowany pod kątem bezproblemowej interoperacyjności z transceiverami i sprzętem sieciowym NVIDIA. Kompatybilny z:

Uwaga: Kabel jest ściśle kompatybilny ze złączami MPO-12/APC. Nie należy go łączyć ze złączami MPO-12/UPC (niebieska obudowa), ponieważ niedopasowanie polerowania może spowodować uszkodzenie fizyczne i degradację sygnału.

NVIDIA oferuje różne długości, aby dopasować się do różnych gęstości szaf i połączeń kampusowych. MFP7E10-N020 jest zalecanym wyborem do połączeń między szafami na średnie i długie dystanse:

Wszystkie kable mają identyczne specyfikacje mechaniczne i optyczne z wyjątkiem tolerancji długości (dla długości ≥5 m, tolerancja wynosi +2% x L / -0).

• Walidacja od końca do końca: Każdy kabel jest sparowany z transceiverami NVIDIA, co gwarantuje interoperacyjność i marginesy połączenia.
• Niski całkowity koszt posiadania: Konstrukcja pasywna eliminuje zużycie energii, zmniejszając obciążenie chłodzenia w centrach danych.
• Trwałość i bezpieczeństwo: Osłona LSZH minimalizuje toksyczne opary w przypadku pożaru; OFNR dopuszczony do instalacji pionowych.
• Precyzyjna produkcja: Fabrycznie polerowane złącza APC o spójnej geometrii zapewniają powtarzalnie niskie straty.
• Gwarancja i wsparcie: Bezpośrednia kompatybilność z NVIDIA zmniejsza złożoność rozwiązywania problemów.

• Nie usuwaj osłon przeciwpyłowych aż do momentu instalacji, aby zapobiec zanieczyszczeniu czoła optycznego.
• Unikaj przekraczania minimalnego promienia gięcia 30 mm; ciasne zgięcia mogą powodować straty mikrozgięciowe i trwałe uszkodzenie włókna.
• Chociaż kabel jest nieprzewodzący i niewrażliwy na ESD, jest on łączony z transceiverami wrażliwymi na ESD – podczas obsługi należy przestrzegać standardowych środków ostrożności dotyczących ESD.
• Nigdy nie mieszaj złączy MPO-12/APC (zielona obudowa) z złączami MPO-12/UPC (niebieska obudowa); niedopasowane polerowania nie będą prawidłowo osadzone i mogą uszkodzić bolce prowadzące.
• Do czyszczenia ferrule używaj wyłącznie alkoholu izopropylowego i ściereczek bezpyłowych lub dedykowanych czyścików MPO.

Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów opartych na technologii. Założona w 2008 roku firma obsługuje klientów na całym świecie, oferując produkty takie jak przełączniki sieciowe, karty sieciowe, punkty dostępowe Wi-Fi, kontrolery, kable i powiązany sprzęt sieciowy. Wspierana przez doświadczony zespół sprzedaży i techniczny, Starsurge obsługuje branże takie jak rządowa, opieki zdrowotnej, produkcyjna, edukacyjna, finansowa i korporacyjna. Firma oferuje również rozwiązania IoT, systemy zarządzania siecią, niestandardowe tworzenie oprogramowania, wielojęzyczne wsparcie i globalną dostawę. Dzięki podejściu stawiającemu klienta na pierwszym miejscu, Starsurge koncentruje się na niezawodnej jakości, responsywnej obsłudze i dopasowanych rozwiązaniach, które pomagają klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.

Oficjalny partner NVIDIA: Starsurge dostarcza oryginalne kable, transceivery i komponenty sieciowe NVIDIA z pełną przejrzystością łańcucha dostaw i szybką dostawą.

• Potwierdź typ złącza: MPO-12/APC (żeńskie) na obu końcach – zielona obudowa.
• Zweryfikuj odległość połączenia: 20m mieści się w zasięgu OM3 (≤30m) i obsługuje pełny zasięg 50m, jeśli dla dłuższych wariantów użyto OM4.
• Upewnij się, że transceivery są kompatybilne z polaryzacją crossover typu B; optyka NVIDIA wymaga typu B do bezpośredniego połączenia.
• Sprawdź, czy panele krosowe, jeśli są używane, są również MPO/APC i zachowują mapowanie polaryzacji.
• Przechowuj odpowiednie czyściki MPO i osłony przeciwpyłowe do konserwacji.

• NVIDIA MMA4Z00-NS – Dwportowy transceiver OSFP 800G DR8 dla przełączników
• NVIDIA MMA1Z00-NS400 – Transceiver QSFP112 400G DR4 dla adapterów ConnectX-7
• Seria NVIDIA MFP7E20 – Aktywne kable optyczne (AOC) dla większego zasięgu
• Adaptery bulkhead MPO-12/APC do MPO-12/APC – Do przedłużania i montażu w panelach

• Nota aplikacyjna: Kable i złącza optyczne dla NDR InfiniBand (dostępna w pomocy technicznej NVIDIA)
• IEC 61754-7: Urządzenia do połączeń światłowodowych – rodzina złączy MPO
• Telcordia GR-1435-CORE: Ogólne wymagania dotyczące złączy światłowodowych wielowłóknowych
