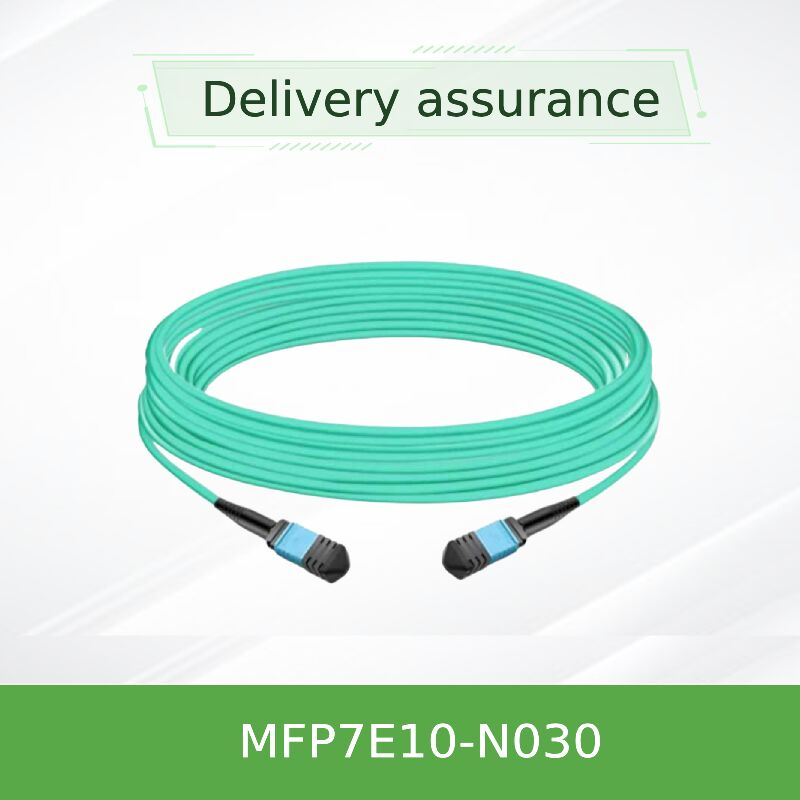

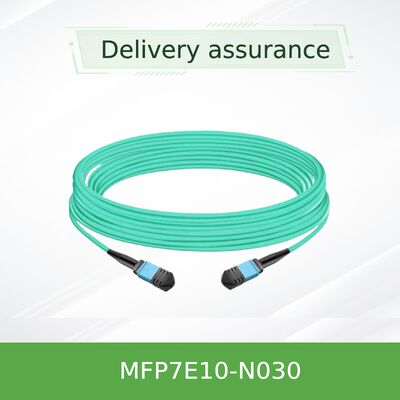

Kabel światłowodowy NVIDIA MFP7E10-N030 30m MPO APC wielomodowy InfiniBand i Ethernet

Precyzyjnie zaprojektowany, 30-metrowy pasywny kabel światłowodowy wielomodowy przeznaczony do szybkich połączeń InfiniBand i Ethernet. Posiada żeńskie złącza MPO-12/APC, niskostratne włókno OM3 oraz wytrzymałą osłonę LSZH. Umożliwia bezpośrednie połączenie między dwuportowymi transceiverami OSFP 800G, jedno-portowymi transceiverami OSFP 400G i QSFP112 w nowoczesnych centrach danych.

Seria NVIDIA MFP7E10-Nxxx obejmuje pasywne kable optyczne wielomodowe ze złączami MPO-12/APC, wykorzystujące 8 aktywnych włókien z 12-włóknowego układu. Model MFP7E10-N030 oferuje standardową długość 30 metrów, reprezentującą maksymalną odległość obsługiwaną przez włókno OM3 w ramach serii, co czyni go idealnym do połączeń na końcu rzędu lub dystrybucji strefowej w większych układach centrów danych. Zaprojektowany specjalnie dla ekosystemu szybkich sieci NVIDIA, obsługuje dwuportowe transceivery OSFP 800 Gb/s, a także jedno-portowe moduły OSFP 400 Gb/s i QSFP112. Złącze z polerowaniem pod kątem (APC) z polerowaniem pod kątem 8 stopni znacznie redukuje odbicia wsteczne, zapewniając integralność sygnału dla modulacji PAM4 stosowanej w architekturach 50G, 100G na linię.

To mapowanie włókien typu B crossover (pin 1 do pin 12) umożliwia bezpośrednie połączenie między transceiverami bez dodatkowego zarządzania polaryzacją, upraszczając wdrożenie. Każdy kabel jest testowany fabrycznie pod kątem zgodności ze specyfikacjami Telcordia GR-1435 i IEC 61754-7, gwarantując niezawodność od razu po wyjęciu z opakowania.

• Żeńskie złącza MPO-12/APC z otworami prowadzącymi – kompatybilne z bolcami prowadzącymi transceiverów
• 8 aktywnych włókien wielomodowych (50/125 µm) z 4 niewykorzystanymi włóknami jako elementami wzmacniającymi
• Polaryzacja typu B crossover: eliminuje potrzebę odwracania kabli krosowych
• Elastyczna, okrągła osłona LSZH (Low Smoke Zero Halogen) / OFNR – kolor aqua do identyfikacji wielomodowej
• Obsługuje protokoły InfiniBand NDR, Ethernet 400GbE/800GbE i NVLink
• Mechanizm zatrzaskowy push-pull do szybkiego zwalniania i bezpiecznego łączenia
• Temperatura pracy: 0°C do 70°C; przechowywanie: -40°C do 85°C
• Niski profil tłumienia wtrąceniowego zoptymalizowany pod kątem szybkich sygnałów PAM4

Koniec złącza MPO-12/APC posiada polerowanie pod kątem 8 stopni, co minimalizuje odbicia optyczne wsteczne, które mogą powodować niestabilność nadajnika i błędy bitowe w szybkich połączeniach. W przeciwieństwie do złączy Ultra Physical Contact (UPC) zazwyczaj stosowanych w aplikacjach o niższej prędkości, APC zapewnia tłumienie odbiciowe ≥35 dB, co jest kluczowe dla 100G PAM4 i wyższych prędkości. Topologia kabla typu B (crossover) mapuje linie nadawcze na jednym końcu na linie odbiorcze na przeciwległym transceiverze – linia 1 (nadawcza) łączy się z linią 12 (odbiorczą), linia 2 z linią 11 itd. Odpowiada to standardowemu wyprowadzeniu pinów MPO zalecanemu przez IEC 61754-7 do bezpośredniego połączenia bez zewnętrznych adapterów.

• Połączenia przełącznik-przełącznik: Połącz przełączniki OSFP z dwoma portami (800G) za pomocą dwóch portów MPO-12/APC, aby uzyskać zagregowaną przepustowość na dłuższych dystansach.
• Przełącznik-adapter: Połącz karty sieciowe NVIDIA ConnectX-7 lub DPU BlueField-3 za pomocą transceiverów OSFP lub QSFP112 na wydłużonych dystansach.
• Architektury spine-leaf w centrach danych wymagające zasięgu wielomodowego 50 metrów (z maksymalnie 4 złączami).
• Obliczenia o wysokiej wydajności (HPC) i dysagregacja pamięci masowej z rozszerzeniami magistrali NVLink.
• Agregacja na końcu rzędu, gdzie wymagany jest maksymalny zasięg OM3 (30m) dla optymalnego projektu topologii.

Zaprojektowany i przetestowany pod kątem bezproblemowej interoperacyjności z transceiverami i sprzętem sieciowym NVIDIA. Kompatybilny z:

Uwaga: Kabel jest ściśle kompatybilny ze złączami MPO-12/APC. Nie należy go łączyć ze złączami MPO-12/UPC (niebieska obudowa), ponieważ niedopasowanie polerowania może spowodować uszkodzenie fizyczne i degradację sygnału.

NVIDIA oferuje różne długości, aby dopasować się do różnych gęstości szaf i połączeń kampusowych. MFP7E10-N030 reprezentuje maksymalną długość dla włókna OM3 w ramach serii:

Wszystkie kable mają identyczne specyfikacje mechaniczne i optyczne z wyjątkiem tolerancji długości (dla długości ≥5 m, tolerancja wynosi +2% x L / -0). W przypadku wdrożeń wymagających odległości przekraczających 30 metrów, należy rozważyć MFP7E10-N050, który wykorzystuje włókno OM4 do osiągnięcia zasięgu 50m.

• Walidacja od końca do końca: Każdy kabel jest sparowany z transceiverami NVIDIA, co gwarantuje interoperacyjność i marginesy połączeń.
• Niski całkowity koszt posiadania: Konstrukcja pasywna eliminuje zużycie energii, zmniejszając obciążenie chłodzenia w centrach danych.
• Trwałość i bezpieczeństwo: Osłona LSZH minimalizuje toksyczne opary w przypadku pożaru; klasa OFNR dla instalacji pionowych.
• Precyzyjna produkcja: Fabrycznie polerowane złącza APC o spójnej geometrii zapewniają powtarzalnie niskie straty.
• Gwarancja i wsparcie: Bezpośrednia kompatybilność z NVIDIA zmniejsza złożoność rozwiązywania problemów.

• Nie usuwaj osłon przeciwpyłowych aż do momentu instalacji, aby zapobiec zanieczyszczeniu czoła optycznego.
• Unikaj przekraczania minimalnego promienia gięcia 30 mm; ciasne zgięcia mogą powodować straty mikrozgięciowe i trwałe uszkodzenie włókna.
• Chociaż kabel jest nieprzewodzący i niewrażliwy na ESD, jest łączony z transceiverami wrażliwymi na ESD – podczas obsługi należy przestrzegać standardowych środków ostrożności dotyczących ESD.
• Nigdy nie mieszaj złączy MPO-12/APC (zielona obudowa) z złączami MPO-12/UPC (niebieska obudowa); niedopasowane polerowania nie będą prawidłowo osadzone i mogą uszkodzić bolce prowadzące.
• Do czyszczenia ferruli używaj wyłącznie alkoholu izopropylowego i ściereczek bezpyłowych lub dedykowanych czyścików MPO.

Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów opartych na technologii. Założona w 2008 roku firma obsługuje klientów na całym świecie, oferując produkty takie jak przełączniki sieciowe, karty sieciowe, punkty dostępu bezprzewodowego, kontrolery, kable i powiązany sprzęt sieciowy. Wspierana przez doświadczony zespół sprzedaży i techniczny, Starsurge obsługuje branże takie jak administracja publiczna, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Firma oferuje również rozwiązania IoT, systemy zarządzania siecią, niestandardowe tworzenie oprogramowania, wsparcie wielojęzyczne i globalną dostawę. Dzięki podejściu stawiającemu klienta na pierwszym miejscu, Starsurge koncentruje się na niezawodnej jakości, responsywnej obsłudze i dopasowanych rozwiązaniach, które pomagają klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.

Oficjalny partner NVIDIA: Starsurge dostarcza oryginalne kable, transceivery i komponenty sieciowe NVIDIA z pełną przejrzystością łańcucha dostaw i szybką dostawą.

• Potwierdź typ złącza: MPO-12/APC (żeńskie) na obu końcach – zielona obudowa.
• Zweryfikuj odległość połączenia: 30m to maksymalny zasięg OM3; dla dłuższych odległości rozważ MFP7E10-N050 (OM4).
• Upewnij się, że transceivery są kompatybilne z polaryzacją crossover typu B; optyka NVIDIA wymaga typu B do bezpośredniego połączenia.
• Sprawdź, czy panele krosowe, jeśli są używane, są również MPO/APC i zachowują mapowanie polaryzacji.
• Przechowuj odpowiednie czyściki MPO i osłony przeciwpyłowe do konserwacji.

• NVIDIA MMA4Z00-NS – Dwupoortowy transceiver OSFP 800G DR8 dla przełączników
• NVIDIA MMA1Z00-NS400 – Transceiver QSFP112 400G DR4 dla kart ConnectX-7
• Seria NVIDIA MFP7E20 – Aktywne kable optyczne (AOC) dla dłuższego zasięgu
• Adaptery bulkhead MPO-12/APC do MPO-12/APC – Do rozszerzeń i montażu panelowego
• NVIDIA MFP7E10-N050 – Wariant OM4 50m dla aplikacji o rozszerzonym zasięgu

• Nota aplikacyjna: Kable i złącza optyczne dla NDR InfiniBand (dostępna w pomocy technicznej NVIDIA)
• IEC 61754-7: Urządzenia łączące światłowody – rodzina złączy MPO
• Telcordia GR-1435-CORE: Ogólne wymagania dotyczące złączy światłowodowych wielowłóknowych
