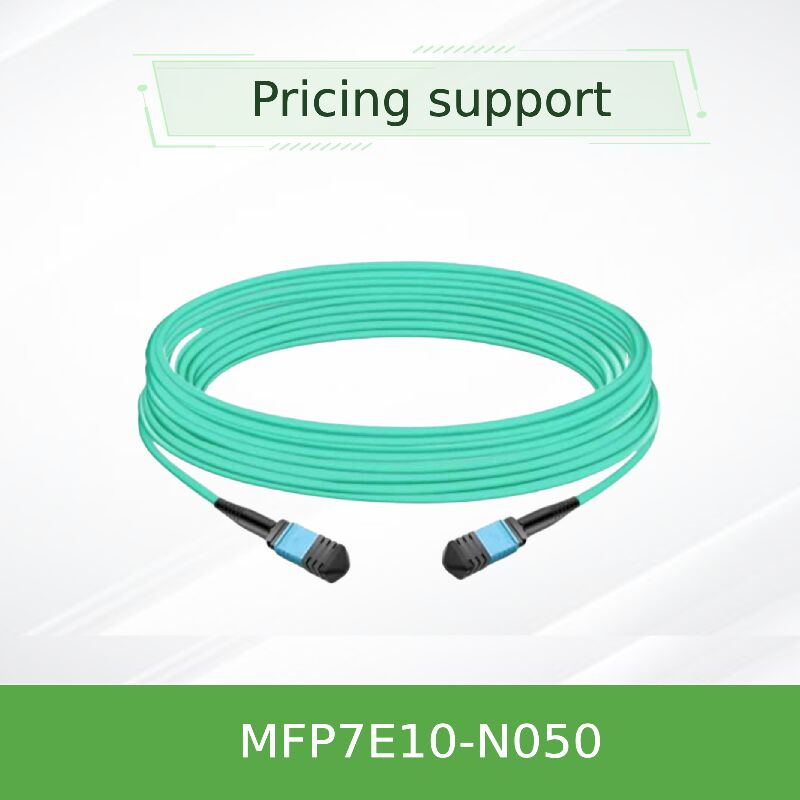

Kabel światłowodowy NVIDIA MFP7E10-N050 50m MPO APC Multimode Extended Reach InfiniBand i Ethernet
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFP7E10-N050 (980-9I57Y-00N050) |
| Dokument: | MFP7E10-Nxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Model: | MFP7E10-N050 | Długość: | 50 m |
|---|---|---|---|
| Typ włókna: | Wielomodowy OM4 | Złącza: | MPO-12/APC (kobieta) |
| Utrata wtrąceniowa: | ≤ 0,37 dB | Strata zwrotu: | ≥ 35 dB |
| Podkreślić: | Kabel światłowodowy Multimode MPO APC,Kabel Nvidia 50m,MFP7E10-N050 |
||
opis produktu
Precyzyjnie zaprojektowany 50-metrowy pasywny multimodowy kabel światłowodowy wykorzystujący włókno OM4 do zastosowań z rozszerzonym zasięgiem.i trwała kurtka LSZH. Umożliwia bezpośrednie połączenie pomiędzy dwustronnymi OSFP 800G, jednostronnymi OSFP 400G i QSFP112 transceiwerami w dłuższych przedziałach w architekturze kręgosłupa centrum danych.
Długość: 50 metrów (tolerancja +2% x L / -0)
Rodzaj włókna: OM4 Multimode (50/125 μm) optymalizowany do zasięgu 50 m z maksymalnie 4 połączeniami z łącznikami
Połączenie: MPO-12/APC (Angled Physical Contact) żeńska do MPO-12/APC żeńska
NVIDIA MFP7E10-N050 jest członkiem rodziny pasywnych kabli optycznych multimodowych MFP7E10-Nxxx.Ten 50-metrowy kabel osiąga maksymalną odległość łącza obsługiwaną przez serię, co czyni go idealnym rozwiązaniem dla topologii kręgosłupa, połączeń między rzędami i połączeń od końca rzędu do końca rzędu w nowoczesnych centrach danych.Kabel zawiera 8 aktywnych włókien w 12-włóknowym złączu MPO-12/APC, z 4 nieaktywnymi włóknami służącymi jako elementy wytrzymałościowe w celu utrzymania integralności strukturalnej.
Zaprojektowany specjalnie dla ekosystemu sieci wysokiej prędkości NVIDIA, obsługuje 800Gb / s dwustronnych nadajników OSFP, a także moduły OSFP i QSFP112 z jednym portem 400Gb / s.Złącze poliwane pod kątem (APC) z polerowaniem o stopniu 8 zapewnia lepszą wydajność straty zwrotu (≥35 dB), niezbędne do utrzymania integralności sygnału na dłuższych odległościach przy modulacji PAM4.
To mapy typu B (pin 1 do pin 12) umożliwiają bezpośrednie podłączenie między nadajnikami bez dodatkowego zarządzania biegunowością.Każdy kabel jest testowany w fabryce zgodnie ze specyfikacjami Telcordia GR-1435 i IEC 61754-7, zapewniając niezawodną wydajność w całym zasięgu 50 metrów.
- Włącza MPO-12/APC kobiece z otworami do wyrównania
- 8 aktywnych włókien multimodowych OM4 (50/125 μm) z 4 niewykorzystanymi włókienami jako elementami wytrzymałości
- Polaryzacja typu B: eliminuje konieczność odwrócenia przewodu plastra
- Elastyczna okrągła kurtka LSZH (Low Smoke Zero Halogen) /OFNR
- Wspiera protokoły InfiniBand NDR, Ethernet 400GbE/800GbE i NVLink
- Mechanizm zamykania wcisku-ciągnięcia do szybkiego uwolnienia i bezpiecznego sparowania
- Temperatura pracy: od 0 do 70°C; przechowywanie: od -40 do 85°C
- Niski profil strat wstawienniczych z OM4 zoptymalizowanym dla rozszerzonego zasięgu
- Specyfikacja 50-metrowego zasięgu zakłada dwa optyczne panele patch w połączeniu z łącznymi 4 łącznikami łącznymi
MFP7E10-N050 wykorzystuje światło multimodowe klasy OM4, które zapewnia większą przepustowość i mniejsze tłumienie niż OM3, umożliwiając niezawodną transmisję 50 metrów przy prędkościach 400G / 800G.Włókno OM4 posiada zwiększoną przepustowość modalną (skuteczna przepustowość modalna ≥4700 MHz·km przy 850 nm) w porównaniu z OM3 (≥2000 MHz·km), umożliwiając dłuższy zasięg w aplikacjach PAM4 dużych prędkości.
Konektor MPO-12/APC posiada 8 stopniowy kąt, który minimalizuje odbicia optyczne, które mogą powodować niestabilność nadajnika i błędy bitowe w szybkich połączeniach.W przeciwieństwie do łączników Ultra Physical Contact (UPC) zwykle stosowanych w zastosowaniach o niższej prędkości, APC zapewnia stratę zwrotu ≥35 dB, kluczową dla 100G PAM4 i dalej na dużych odległościach.
Topologia kabli typu B (crossover) mapuje pasy przesyłające na jednym końcu do pasów odbierania na przeciwnym odbiorniku. Pas 1 (przesyłanie) łączy się z pasem 12 (odbieranie), pasem 2 z pasem 11 itp.Odpowiada ono standardowej oprawie MPO zalecanej przez IEC 61754-7 do bezpośredniego połączenia bez zewnętrznych adapterów.

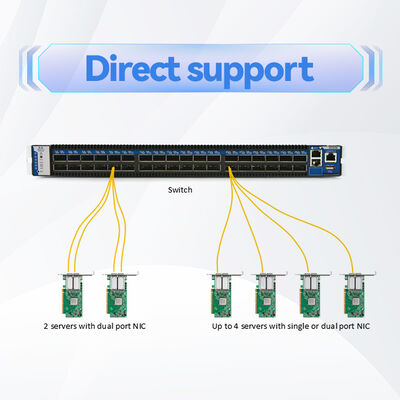

- Architektura kręgosłupa:Połącz przełączniki liści z przełącznikami kręgosłupa w wielu rzędach lub dużych halach centrum danych.
- Połączenia przełącznika do przełącznika:Połączenie przełączników OSFP z dwoma portami (800G) przy użyciu dwóch portów MPO-12/APC na duże odległości.
- Przełącznik do adaptera:Podłącz adaptery sieciowe NVIDIA ConnectX-7 lub DPU BlueField-3 za pośrednictwem nadajników OSFP lub QSFP112 przy maksymalnym budżecie łącza.
- Połączenia między rzędami:Idealne dla środowisk, w których 30-metrowe kable OM3 są niewystarczające, a aktywne kable optyczne nie są pożądane.
- klastry obliczeniowe o wysokiej wydajności (HPC):Zapewnienie elastyczności w dużych klastrach szkoleniowych AI z rozproszonymi węzłami obliczeniowymi.
Zaprojektowany i zatwierdzony do bezproblemowej interoperacyjności z nadajnikami NVIDIA i sprzętem sieciowym.
| Odbiornik / Urządzenie | Wskaźnik kształtu | Prędkość | Przykłady zastosowania |
|---|---|---|---|
| MMA4Z00-NS (dwuprzewodowy OSFP DR8) | 2x MPO-12/APC | 800Gb/s (2x400G) | Przełącznik boczny długości zasięgu |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | 400 Gb/s | Adapter/DPU długiego zasięgu |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400 Gb/s | ConnectX-7 / BlueField-3 |
| Przełączniki NVIDIA Quantum-2 / Spectrum-4 | Porty OSFP | NDR 400G/800G | Zmiana kręgosłupa |
Uwaga: Kabel jest ściśle kompatybilny z łącznikami MPO-12/APC. Nie należy łączyć z łącznikami MPO-12/UPC (niebieska powłoka), ponieważ niezgodność polski może powodować fizyczne uszkodzenia i degradację sygnału.
| Parametry | Wartość |
|---|---|
| Numer produktu | MFP7E10-N050 |
| Długość kabla | 50 metrów (tolerancja: +2% x L / -0 dla L≥5m) |
| Liczba włókien (aktywna) | 8 włókien (12 włókien MPO, 4 nieaktywne) |
| Rodzaj włókna | OM4 Multimode (50/125 μm) rozszerzona szerokość pasma dla rozszerzonego zasięgu |
| Rodzaj złącza | MPO-12/APC samica, końcowa twarz o niskiej stratze |
| Strata wstawienia (maksymalnie) | 00,35 dB + 0,0004 x L (L w metrach) → ≤ 0,37 dB typowe |
| Strata zwrotu (min) | ≥ 35 dB |
| Średnica kabla | 30,0 ± 0,2 mm |
| Minimalny promień zakrętu | 30 mm (dynamiczny/statyczny) |
| Materiał do kurtki | LSZH / OFNR, kolor wodny |
| Temperatura pracy | 0 do 70 °C |
| Temperatura przechowywania | -40 do 85 °C |
| Względna wilgotność | 10% do 85% RH bez kondensacji |
| Schemat polaryzacji | Typ B (crossover) zgodnie z IEC 61754-7 |
| Warunek maksymalnego zasięgu | 50 m z maksymalnie 4 łącznikami optycznymi (2 panele patch) |
| Zgodność z przepisami | RoHS, CB, cTUVus, CE, FCC klasa A, VCCI, RCM |
MFP7E10-N050 zapewnia maksymalny zasięg multimodowy za pomocą światła OM4:
| Numer części zamówionej | Długość | Rodzaj włókna | Typowe zastosowanie |
|---|---|---|---|
| MFP7E10-N003 | 3 metry | OM3 | Serwery wewnętrzne, sąsiednie |
| MFP7E10-N005 | 5 metrów | OM3 | Od góry do środka półki |
| MFP7E10-N010 | 10 metrów | OM3 | Węgiel, włączając w to węgiel |
| MFP7E10-N015 | 15 metrów. | OM3 | Połączenia między rzędami, standardowe łączniki między rackami |
| MFP7E10-N020 | 20 metrów. | OM3 | Rozszerzone połączenia między rackami i korytarzami |
| MFP7E10-N030 | 30 metrów | OM3 | Rozkład na końcu rzędu, maksymalny zasięg OM3 |
| MFP7E10-N050 | 50 metrów. | OM4 | Maksymalny zasięg, szerokopasmowy, szeroki, duże przedziały centrów danych |

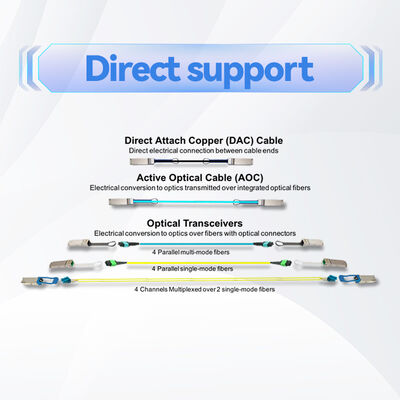

W przypadku zastosowań wymagających odległości powyżej 50 metrów należy rozważyć kable aktywne optyczne (AOC) NVIDIA lub rozwiązania jednowarunkowe.
- Validacja od końca do końca:Każdy kabel jest sparowany z nadajnikami NVIDIA dla zagwarantowanej interoperacyjności i marginesów łączenia w całym zasięgu 50 m.
- Niskie całkowite koszty posiadania:Projekt pasywny eliminuje zużycie energii, zmniejszając koszty chłodzenia w centrach danych.
- OM4 rozszerzony zasięg:Umożliwia maksymalną odległość multimodową, zmniejszając potrzebę aktywnych kabli optycznych w wielu zastosowaniach.
- Trwałość i bezpieczeństwo:Życzka LSZH minimalizuje toksyczne opary w przypadku pożaru; OFNR przeznaczony do instalacji podnoszących.
- Produkcja precyzyjna:Fabrycznie wypolerowane złącza APC o spójnej geometrii zapewniają powtarzalne niskie straty.
- Gwarancja i wsparcie techniczne:Bezpośrednia kompatybilność NVIDIA zmniejsza złożoność rozwiązywania problemów.
- Nie usuwać zakrywek przed instalacją, aby zapobiec zanieczyszczeniu powierzchni końcowych optycznych.
- Należy unikać przekroczenia minimalnego promienia zakrętu 30 mm; ciasne zakręty mogą powodować utratę mikrokrętu i trwałe uszkodzenie włókien, szczególnie krytyczne w przypadku połączeń o długości 50 m.
- Chociaż kabel jest nieprzewodzący i niewrażliwy na działanie ESD, łączy się z nadajnikami czującymi na działanie ESD
- Nigdy nie mieszaj złączy MPO-12/APC (zielona powłoka) z złączami MPO-12/UPC (niebieska powłoka); niezgodne lakiery nie będą odpowiednio układać się i mogą uszkodzić szpilki wyrównania.
- Do czyszczenia żuraw należy stosować wyłącznie alkohol izopropylowy i chusteczki lub specjalne środki czyszczące MPO.
- W przypadku rozmieszczenia w odległości maksymalnie 50 m należy upewnić się, że wszystkie panele patch i połączenia pośrednie wykorzystują złącza MPO-12/APC o podobnych właściwościach niskiej straty.
Hong Kong Starsurge Group Co., Limited jest technologicznie zorientowanym dostawcą sprzętu sieciowego, usług IT i rozwiązań integracyjnych.Firma obsługuje klientów na całym świecie z produktami, w tym przełącznikami sieciowymiStarsurge wspiera branże takie jak rząd, opieka zdrowotna,produkcjaFirma oferuje również rozwiązania IoT, systemy zarządzania siecią, tworzenie niestandardowego oprogramowania, wsparcie wielojęzyczne i globalną dostawę.Z myślą o klientachStarsurge koncentruje się na niezawodnej jakości, szybkiej obsłudze i dostosowanych rozwiązaniach, które pomagają klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.
Oficjalny partner NVIDIA:Starsurge dostarcza oryginalne kable NVIDIA, nadajniki i komponenty sieciowe z pełną przejrzystością łańcucha dostaw i szybką dostawą.
| Model nadajnika NVIDIA | Wskaźnik kształtu | Prędkość | Kompatybilność kabli |
|---|---|---|---|
| MMA4Z00-NS | OSFP z dwoma portami | 800Gb/s (2x400G) | MFP7E10-N050 (podwójne MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400 Gb/s | MFP7E10-N050 |
| MMA1Z00-NS400 | Wymagania dotyczące: | 400 Gb/s | MFP7E10-N050 |
| Przełączniki NVIDIA Quantum-2 / Spectrum-4 | OSFP | NDR 400G/800G | MFP7E10-N050 do długiego zasięgu |
- Potwierdzić typ złącza: MPO-12/APC (żonaty) na obu końcach
- Sprawdź odległość łącza: 50 m wymaga światła OM4 i zakłada do 4 połączeń łącznika optycznego.
- Upewnij się, że nadajniki są kompatybilne z biegunem krzyżowym typu B i obsługują zasięg OM4 50m.
- Należy sprawdzić, czy wszystkie panele plastrów i połączenia pośrednie wykorzystują złącza MPO-12/APC o charakterystyce niskiej straty.
- W celu konserwacji należy przechowywać odpowiednie środki czyszczące MPO oraz osłony przeciwpyłowe.
- Przeprowadzenie obliczeń budżetu łącza, w tym wszystkich połączeń przed ostatecznym wdrożeniem.
- NVIDIA MMA4Z00-NSTransceiver OSFP 800G DR8 z dwoma portami dla przełączników
- NVIDIA MMA1Z00-NS400¢ nadajnik QSFP112 400G DR4 dla adapterów ConnectX-7
- Seria NVIDIA MFP7E20 Aktywne kable optyczne (AOC) dla zasięgu powyżej 50 m
- Adaptory przegród MPO-12/APC do MPO-12/APC– For extension and panel mounting
- NVIDIA MFP7E10-N030Wariant 30m OM3 dla zastosowań o krótszym zasięgu
- Uwaga do zastosowania: Kable i złącza optyczne dla NDR InfiniBand (dostępne z obsługi NVIDIA)
- IEC 61754-7: Urządzenia łączące światłowodowe
- Telcordia GR-1435-CORE: Ogólne wymagania dotyczące wielowiatkowych złączy optycznych
- NVIDIA Optical Interconnect Guide for 400G/800G Deployments
