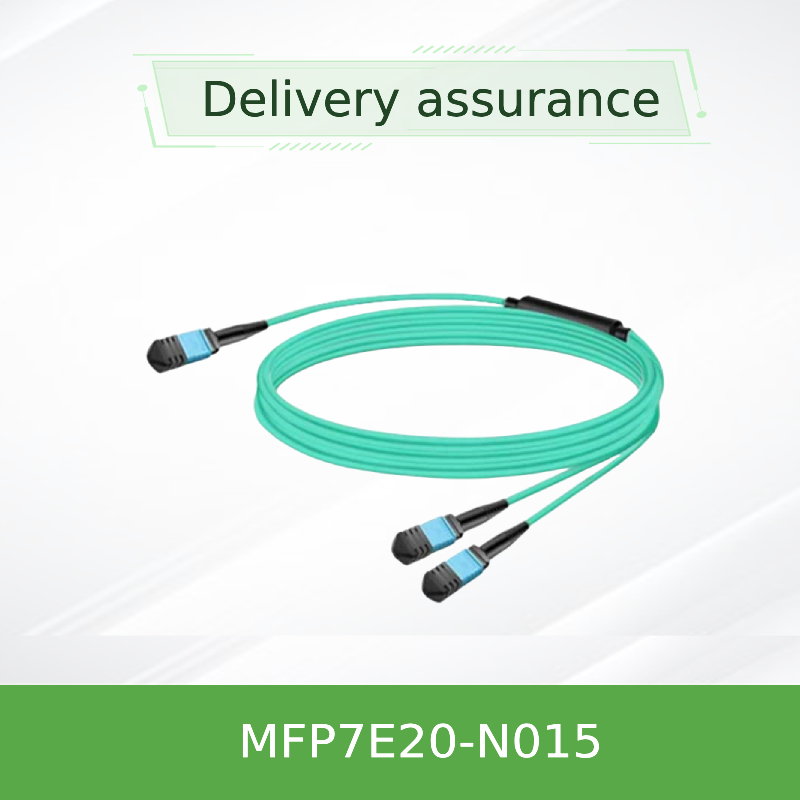

NVIDIA MFP7E20-N015 1:2 Kabel rozdzielający. 800G do 2x400G MPO-12 / APC OM4, 15m

Seria NVIDIA MFP7E20-Nxxx zapewnia unikalną funkcję rozdzielania 4-kanałowego na dwa 2-kanałowe w jednym zespole MPO-12/APC do podwójnego MPO-12/APC. MFP7E20-N015 oferuje zasięg 15 metrów przy użyciu światłowodu wielomodowego OM4 o niskich stratach z płaszczem aqua LSZH. Polerowanie pod kątem (APC) (8 stopni) eliminuje odbicia wsteczne i zapewnia doskonałą stratę powrotną optyczną ≥35 dB. Ten kabel rozdzielający umożliwia rozdzielenie jednego portu 800G (podwójny OSFP) na dwa niezależne łącza 200G/400G, maksymalizując gęstość portów i zmniejszając złożoność okablowania przełącznika do adaptera. Każdy kabel jest rygorystycznie testowany fabrycznie, zgodny z Telcordia GR-1435 i obsługuje zatrzaski typu push-pull dla łatwego wdrożenia.

Zbudowany na bazie światłowodu wielomodowego 50/125 µm (OM3 dla modeli ≤30m, OM4 dla modeli >30m; MFP7E20-N015 wykorzystuje OM4 dla rozszerzonej wydajności 15m z niskimi stratami wtrąceniowymi). Złącza żeńskie MPO-12/APC zawierają otwory prowadzące, które pasują do pinów transceivera, gwarantując precyzyjne wyrównanie optyczne. Połączenie typu „crossover” typu B zapewnia, że ścieżka 1 na końcu 4-kanałowym (po stronie podwójnego portu OSFP) jest mapowana na ścieżkę 12 na pierwszej gałęzi, a ścieżka 2 na ścieżkę 11 na drugiej gałęzi, skutecznie umożliwiając komunikację pełnego dupleksu. Rygorystyczny budżet strat wtrąceniowych NVIDIA (≤0,35 dB + 0,0004 x L) zapewnia niezawodność połączenia w zmiennych temperaturach i wilgotności (przechowywanie od -40°C do 85°C, praca od 0-70°C).

• Połączenie dwuportowych transceiverów OSFP 800G NVIDIA (np. MMA4Z00-NS) w przełącznikach top-of-rack z adapterami ConnectX-7 lub BlueField-3 DPU przy użyciu modułów 400G OSFP/QSFP112.
• Wysokogęstościowe klastrowanie serwerów, gdzie dwa serwery współdzielą jeden port przełącznika za pomocą konfiguracji rozdzielacza 1:2 (każda gałąź obsługuje oddzielny węzeł obliczeniowy).
• Klastry AI/ML wymagające 200G na gałąź z jednego portu 800G, zmniejszające objętość kabli i optymalizujące przepływ powietrza.
• Sieci Spine-Leaf w centrach danych wykorzystujące światłowód wielomodowy do połączeń o wysokiej prędkości na krótkie odległości, opłacalne, do 50 metrów (z maksymalnie 2 panelami krosowymi).

MFP7E20-N015 został zaprojektowany do bezproblemowej integracji z kompleksowymi rozwiązaniami sieciowymi NVIDIA. Pasuje do wszystkich standardowych interfejsów optycznych MPO-12/APC (złącza żeńskie) i jest kompatybilny z:

• Dwuportowe transceivery OSFP:MMA4Z00-NS (800G DR8), MMA4Z00-NS400 (400G DR4+)
• Jednoportowe transceivery OSFP / QSFP112:MMA1Z00-NS400, moduły QSFP112 400G DR4
• Adaptery sieciowe: NVIDIA ConnectX-7, ConnectX-6 (z odpowiednią klatką/adapterem), BlueField-3 DPU
• Przełączniki: Platformy NVIDIA Quantum-2, Spectrum-4 z klatkami OSFP.

Hong Kong Starsurge Group zapewnia pełne wsparcie cyklu życia oryginalnych produktów optycznych NVIDIA, w tym konsultacje techniczne przed sprzedażą, walidację kompatybilności i logistykę na całym świecie. Każdy kabel MFP7E20-N015 jest pozyskiwany bezpośrednio z autoryzowanego łańcucha dostaw NVIDIA. Nasz zespół inżynierów pomaga w projektowaniu topologii sieci, dopasowywaniu transceiverów i udziela wskazówek dotyczących instalacji na miejscu. W przypadku zwrotów lub pytań technicznych prosimy o kontakt pod adresem networking-support@starsurge.com lub kontakt z dedykowanym menedżerem klienta.

• Nie usuwaj osłon przeciwpyłowych aż do momentu instalacji. Zanieczyszczone złącza należy czyścić za pomocą czyścików do złączy optycznych (nigdy nie używaj wacików nasączonych alkoholem na czoło złącza bez odpowiednich narzędzi).
• Unikaj zginania kabla poza promień 30 mm; ostre zagięcia mogą trwale uszkodzić światłowody.
• Przechowuj kable z dala od płynów i środowisk o wysokiej wilgotności poza specyfikacją.
• Podczas obsługi transceiverów wymagane są środki ostrożności ESD, ale sam kabel światłowodowy jest nieprzewodzący.
• Nigdy nie wciskaj na siłę złącza MPO; wyrównaj klucz i delikatnie popchnij, aż nastąpi zatrzaśnięcie.

Hong Kong Starsurge Group Co., Limited to technologiczny dostawca sprzętu sieciowego, usług IT i rozwiązań integracji systemów. Założona w 2008 roku firma obsługuje klientów na całym świecie, oferując produkty takie jak przełączniki sieciowe, karty sieciowe, punkty dostępu bezprzewodowego, kontrolery, kable i powiązany sprzęt sieciowy. Wspierana przez doświadczony zespół sprzedaży i techniczny, Starsurge obsługuje branże takie jak rząd, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Firma oferuje również rozwiązania IoT, systemy zarządzania siecią, niestandardowe tworzenie oprogramowania, wsparcie wielojęzyczne i globalną dostawę. Dzięki podejściu stawiającemu klienta na pierwszym miejscu, Starsurge koncentruje się na niezawodnej jakości, responsywnym serwisie i dopasowanych rozwiązaniach, które pomagają klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.

Współpracuj z nami, aby uzyskać oryginalne kable NVIDIA z serii MFP7E20, szybką wysyłkę i eksperckie wsparcie inżynieryjne.

• Potwierdź, że transceivery na obu końcach wymagają żeńskiego interfejsu MPO-12/APC (klucz do góry).
• Sprawdź długość kabla (15m) pasującą do odległości między szafami lub w rzędzie.
• Sprawdź porty przełącznika: dwuportowe porty OSFP muszą być sparowane z dwoma kablami rozdzielającymi dla pełnego wykorzystania 800G.
• Zaplanuj osłony przeciwpyłowe i zestawy do czyszczenia – obowiązkowe dla utrzymania niskich strat wtrąceniowych.
• Upewnij się, że temperatura środowiska pracy mieści się w zakresie 0-70°C, bez nadmiernych zagięć.

• Transceiver NVIDIA MMA4Z00-NS – 800G dwuportowy OSFP DR8
• Transceiver NVIDIA MMA1Z00-NS400 – 400G QSFP112 DR4
• Kabel rozdzielający NVIDIA MFP7E20-N050 – 50m OM4 dla rozszerzonego zasięgu
• Kable magistralowe MPO-12 APC do MPO-12 APC typu B (proste, nierozdzielające)
• Pisaki do czyszczenia optycznego i czyściki kasetowe do złączy MPO
