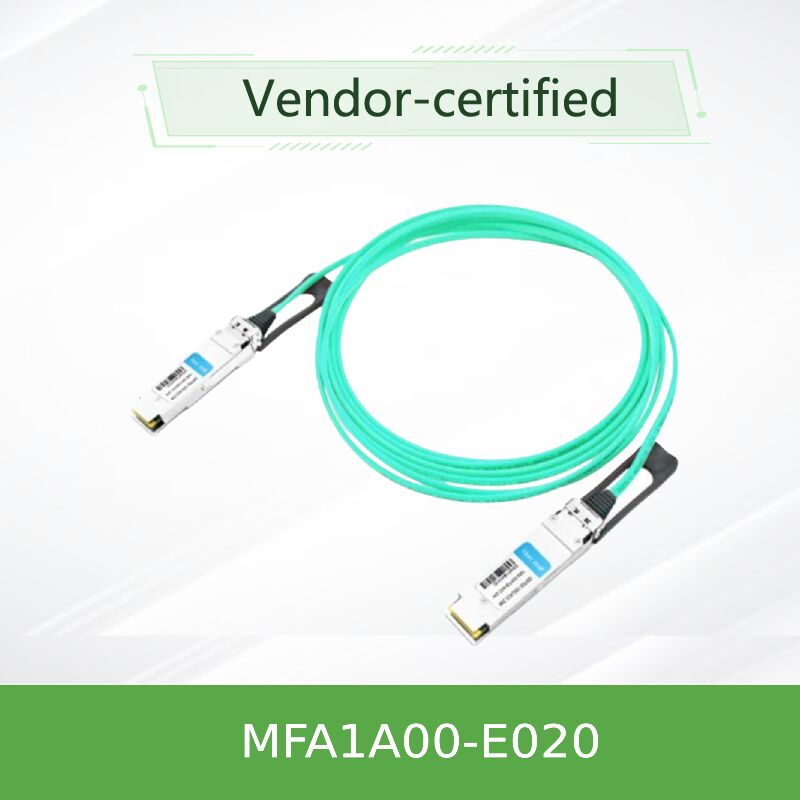

Mellanox MFA1A00-E020 100Gb/s QSFP28 Active Optical Cable 20m MMF AOC dla InfiniBand EDR & 100GbE
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFA1A00-E020 |
| Dokument: | MFA1A00-xxxx.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Długość: | 20 m |
| Napięcie zasilania: | -0,3 ~ 3,6 V. | Napięcie wejściowe danych: | -0,3 ~ 3,465 V. |
| Kontrola napięcie wejściowe: | -0,3 ~ 4,0 V. | Próg uszkodzenia: | 3.4dBm |
opis produktu
Wysokiej wydajności 100G EDR InfiniBand / 100GbE kabel optyczny. Niska moc (2,2W). Do 100m zasięgu. Gorąco podłączalna technologia QSFP28 VCSEL.
W sprawieMellanox MFA1A00-E020jest kablem optycznym QSFP28 Multi-Mode Fiber (MMF) o prędkości 100 Gb/s, przeznaczonym do centrów danych o wysokiej wydajności i klastrów HPC.ten 20-metrowy AOC zapewnia niezawodną łączność dla InfiniBand EDR (Enhanced Data Rate) i środowisk 100GbEW przeciwieństwie do pasywnych DAC, MFA1A00-E020 umożliwia dłuższe odległości, ściślejsze promienie zakrętu i lepszy przepływ powietrza, zużywając tylko 2,2 W typowe na koniec (z retymingiem).Zbudowany z systemami VCSEL i zintegrowanym retimingiemKabel ten jest w pełni zgodny ze standardem SFF-8665 i obsługuje podłączenie na gorąco w celu uproszczenia wdrożenia.
Kanały 4x 25G NRZ
2.2W typ. na koniec (przestawienie pracy)
Na pasie dla TX i RX przy 25-26Gb/s
Rx amplituda wyjściowa, przedpodkreślenie; egwalizator wejściowy Tx
Do 100 m (wskazany model 20 m)
RoHS, SFF-8665, SFF-8636 Zarządzanie I2C
Standard QSFP28
Wysoka wiarygodność danych krytycznych
MFA1A00-E020 wykorzystuje optykę aktywną opartą na VCSEL z czterema wielowarunkowymi niciami włókna na końcu.Kabel integruje programowalne wyrównania wejścia i wyjścia pre-podkreślenie, umożliwiające dopasowanie do różnych systemów hosta.Podczas gdy kabel pozostaje wstecznie kompatybilny z niższymi prędkościami bez ponownego wyprzedzania. Płaszcz LSZH (Low Smoke Zero Halogen) zwiększa bezpieczeństwo w gęstych rozmieszczeniach. Wszystkie aktywne komponenty są umieszczone wewnątrz uszczelnionych złączy QSFP28, nie wymagając zasilania zewnętrznego poza standardem 3.Zasilanie 3VTechnologia ta przewyższa pasywne DAC pod względem odległości i elastyczności, niezbędnych do łączności od góry do końca rzędu.
- Klastry obliczeniowe o wysokiej wydajności (HPC) wykorzystujące tkaniny InfiniBand EDR
- Architektura kręgosłupa centrum danych 100GbE
- Sieci pamięci masowej łączące NVMe-oF lub rozproszone systemy plików
- Sieci rządowe, badawcze i edukacyjne wymagające połączeń 100G o niskim opóźnieniu
- Połączenia przełącznika do serwera powyżej 5 metrów (np. 20 metrów między regałami)
- Postprodukcja mediów i rozrywki z przepływami pracy o dużej przepustowości
MFA1A00-E020 jest kompatybilny z dowolnym standardowym portem QSFP28 zgodnym ze standardem SFF-8665.jak również wiele zewnętrznych przełączników 100GbE z odpowiednim oprogramowaniem AOCTypowe platformy kompatybilne obejmują:
- Przełączniki serii NVIDIA Mellanox QuantumTM / SB7800
- NVIDIA Mellanox ConnectX®-4/5/6 Adaptory InfiniBand
- Przemysłowe standardowe przełączniki 100G QSFP28 (Arista, Cisco, Juniper)
- Serwery z kartami interfejsu sieciowego QSFP28 (100GbE)
| Parametry | Min. | Typowe | Maksymalnie | Jednostka |
|---|---|---|---|---|
| napięcie zasilania (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Rozpraszanie mocy (w każdym końcu, bez ponownego rozpuszczania) | / | 1.5 | 1.8 | W |
| Rozpraszanie mocy (przeliczanie czasu na wszystkich pasach) | / | 2.2 | 2.5 | W |
| Temperatura obudowy operacyjnej | 0 | / | 70 | °C |
| Względna wilgotność operacyjna | 5 | / | 85 | % |
| Poziom danych na pas | / | 25.78 | 26 | Gb/s |
| Aggregate Data Rate | / | 100 | 104 | Gb/s |
| BER | < 1E-15 | / | ||
| Długość (ten model) | 20 metrów (MFA1A00-E020) | m | ||
| Rodzaj włókna | Włókna wielofunkcyjne (MMF) | |||
| Rodzaj złącza | QSFP28 (zgodny ze standardem SFF-8665) | |||
| Materiał do kurtki | LSZH (Low Smoke Zero Halogen) | |||
| Tolerancja hałasu | 66 mVpp (10Hz-10MHz) | |||
Uwaga: wartości rozpraszania mocy na koniec. Maksymalne wartości absolutne: Vcc -0,3 do 3,6 V; napięcie wejściowe danych -0,3 do 3,465 V.
| Numer części | Opis | Długość |
|---|---|---|
| MFA1A00-E001 | Kabel błonnika aktywnego Mellanox, IB EDR, 100Gb/s, QSFP, LSZH | 1 m |
| MFA1A00-E01A | Kabel błonnika aktywnego Mellanox, IB EDR, QSFP | 10,5 m |
| MFA1A00-E002 | Kabel błonnik aktywny Mellanox | 2 m |
| MFA1A00-E003 | / | 3 m |
| MFA1A00-E004 | / | 4 m |
| MFA1A00-E005 | / | 5m |
| MFA1A00-E010 | / | 10m |
| MFA1A00-E015 | / | 15 m |
| MFA1A00-E020 | Wybrany model ¥ 20 metrów AOC | 20m |
| MFA1A00-E030 | / | 30m |
| MFA1A00-E050 | / | 50 metrów |
| MFA1A00-E100 | / | 100 metrów |
- Większy zasięg:Do 100m w porównaniu z 5-7m dla pasywnego DAC przy 100G.
- Lepsze zarządzanie kablami:Cienkie, lżejsze i bardziej elastyczne; ściślejsze promienie zakrętu.
- Poprawa przepływu powietrza:Zmniejszenie przeszkód w przełącznikach o wysokiej gęstości.
- Obciążenie o mocy mniejszej niż miedź aktywna:Tylko 2,2 W na końcówkę (przeliczone)
- Zintegrowane sterowanie sygnałem:EQ programowalny i priorytet dla solidności łącza.
- Immunitet przed EMI:Włókno eliminuje zakłócenia elektryczne.
Jako autoryzowany partner i dostawca oparty na technologii, Starsurge oferuje pełne wsparcie przedsprzedażne i posprzedażne dla kabli optycznych Mellanox.
- Światowa dostawa w konkurencyjnych terminach realizacji
- Weryfikacja techniczna: kontrole zgodności, pomoc w konfiguracji
- Wymagania dotyczące długości na zamówienie (zgodne z MOQ)
- 1-letnia ograniczona gwarancja sprzętu (obejmuje producent)
- Wsparcie RMA i rozwiązywanie problemów
- Wielojęzyczny zespół inżynierów sprzedaży
- Nie przekraczać maksymalnego napięcia zasilania (3,6 V), aby uniknąć trwałego uszkodzenia.
- Należy unikać napiętych zakrętów poniżej minimalnego promienia zakrętu włókna (zwykle 30 mm dynamicznego).
- Należy zachować ostrożność w obsłudze złączy; do momentu montażu należy pozostać przymocowanymi osłonami przeciwpyłowymi.
- Działanie w temperaturze 0-70°C dla określonych osiągów.
- Zapewnienie odpowiedniej ochrony ESD podczas obsługi złączy QSFP28.
Założona w 2008 roku,Hong Kong Starsurge Group Co., Limitedjest technologicznym dostawcą sprzętu sieciowego, usług informatycznych i rozwiązań integracji systemów.,Starsurge dostarcza niezawodne urządzenia sieciowe, w tym przełączniki, NIC, bezprzewodowe punkty dostępu i kabły optyczne.i globalne możliwości dostarczaniaStarsurge zapewnia szybki serwis i dostosowane rozwiązania infrastrukturalne.Starsurge łączy wiedzę techniczną z doskonałością w łańcuchu dostaw.
- ▪ 100Gb/s (4x25G NRZ)
- ▪ Długość 20 metrów (również warianty 1-100m)
- ▪ Moc: 2,2 W typ (przeliczona)
- ▪ Technologia VCSEL + MMF
- ▪ Płaszcz LSZH, RoHS
- ▪ InfiniBand EDR / 100GbE gotowy
- ▪ NVIDIA Mellanox Quantum switches
- ▪ Adaptory ConnectX-4/5/6
- ▪ Przełączniki 100G QSFP28 (Arista 7060/7280, Cisco Nexus 9300, Juniper QFX)
- ▪ Serwery zewnętrzne z standardem QSFP28
- ▪ Nie jest kompatybilny z portami 40G
- ✓ Potwierdzenie typu portu: QSFP28 (nie QSFP+)
- ✓ Wymagana długość i odległość trasy
- ✓ zakres temperatury roboczej (0-70°C)
- ✓ Wsparcie przełącznika dla AOC / retimingu
- ✓ Polityka gwarancji i RMA
- ✓ Czas realizacji i ceny hurtowe
