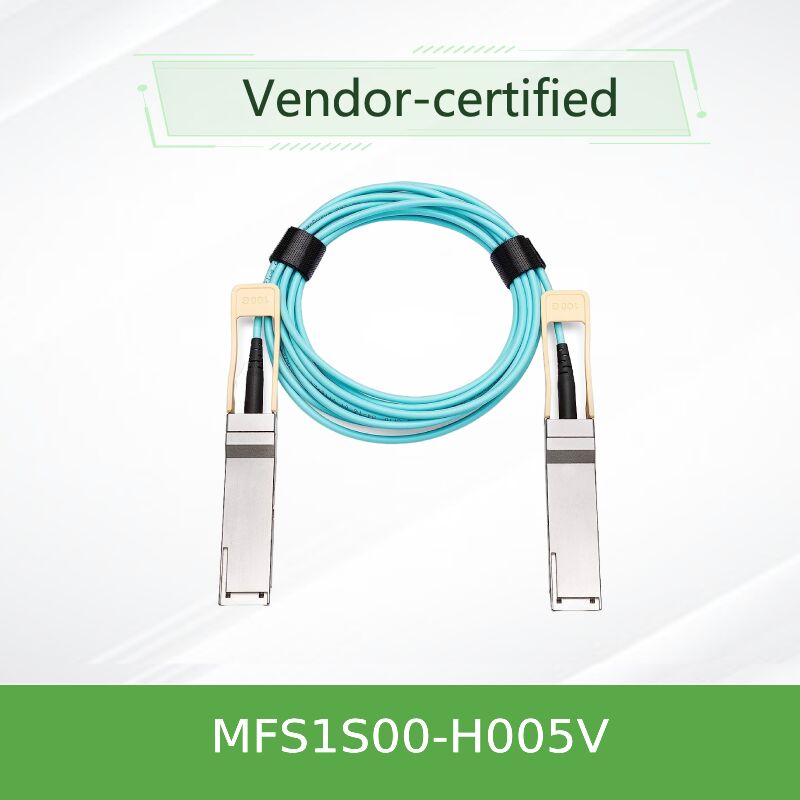

NVIDIA Mellanox MFS1S00-H005V 200Gb/s QSFP56 Active Optical Cable 5m MMF AOC dla InfiniBand HDR & 200GbE

W sprawieNVIDIA Mellanox MFS1S00-H005Vjest wydajnym kablem optycznym QSFP56 Multi-Mode Fiber (MMF) o pojemności 200 Gb/s, zapewniającym 5 metrów niezawodnej łączności dla centrów danych nowej generacji i klastrów obliczeniowych o wysokiej wydajności.Zaprojektowany do InfiniBand HDR (High Data Rate) i środowisk 200 Gigabit Ethernet, ten AOC wykorzystuje modulację PAM4 50Gb / s na pas (4x50G) w celu osiągnięcia łącznej przepustowości 200Gb / s.W porównaniu z pasywnymi DAC, MFS1S00-H005V umożliwia doskonałą integralność sygnału, ściślejsze promień zakrętu, zmniejszoną wagę i lepszy przepływ powietrza, jednocześnie zużywając tylko 5,0W typowe na koniec (z włączonym retymingiem).Zbudowany z systemami VCSEL i zintegrowanymi obwodami retimingowymiW pełni zgodny z interfejsem zarządzania SFF-8665 (QSFP56) i SFF-8636, kabel jest podłączalny na gorąco i zgodny z RoHS.

MFS1S00-H005V wykorzystuje aktywną optykę opartą na VCSEL z czterema wielowarunkowymi niciami włókna na końcu, z których każdy pas działa z prędkością 50Gb/s PAM4 (53,125 GBd) w celu osiągnięcia łącznej przepustowości 200Gb/s.Kabel integruje programowalne wyrównania wejścia i wyjścia pre-podkreślenie, umożliwiające dopasowanie do różnych systemów hosta, aby zmaksymalizować margines połączenia.Zmniejszenie ruchu przy wysokich częstotliwościach transmisji danych przy zachowaniu kompatybilności z przeszłością przy niższych prędkościach (e.g., 100Gb/s NRZ) przy wyłączeniu retymingu. Płaszcza LSZH (Low Smoke Zero Halogen) zwiększa bezpieczeństwo przeciwpożarowe w gęstych rozmieszczeniach.Wszystkie aktywne urządzenia elektroniczne są hermetycznie uszczelnione wewnątrz obudowy złącza QSFP56Kabel obsługuje wybór częstotliwości za pośrednictwem rejestrów SFF-8636, umożliwiając konfigurację dla 25,78125 GBd NRZ (EDR) lub 26.56250 GBd operacja PAM4 (HDR).

• klastry obliczeniowe o wysokiej wydajności (HPC) wykorzystujące tkaniny InfiniBand HDR (5m łączy wewnętrznych lub sąsiednich)
• Architektura leaf-spine 200GbE centrum danych łącząca przełączniki top-of-rack z węzłami obliczeniowymi
• Sieci pamięci masowej z NVMe-oF w InfiniBand wymagające dużej przepustowości i niskiego opóźnienia
• AI / ML klastry szkoleniowe wykorzystujące przełączniki NVIDIA Quantum-2
• Połączenia przełącznika do serwera w obrębie tego samego stoiska lub między sąsiednimi stoiskami
• Wdrożenia hiperskałowych centrów danych wymagające wysokiej gęstości, energooszczędnego okablowania

MFS1S00-H005V jest kompatybilny z dowolnym standardowym portem QSFP56, zgodnym z SFF-8665.jak również wielu zewnętrznych przełączników 200GbEZweryfikowane platformy zgodne obejmują:

• NVIDIA Mellanox Quantum-2 (QSFP56) przełączniki InfiniBand
• NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 adaptery InfiniBand
• NVIDIA Mellanox SN3700, SN4600 serii 200GbE przełączniki
• Przemysłowe standardowe przełączniki 200G QSFP56 (kompatybilność różni się; proszę potwierdzić wsparcie AOC)

¹Możliwe jest odczytywanie temperatury wewnętrznej przez DDM do 75°C. Maksymalne wartości absolutne: Vcc -0,3 do 3,6 V; napięcie wejściowe danych -0,3 do 3,465 V; próg uszkodzenia 3,4 dBm.

Uwaga: Tolerancja długości dla długości < 5 m: +300 mm / -0 mm; dla 5 m ≤ długości < 50 m: +500 mm / -0 mm.

• Rozszerzony zasięg przy 200G:Pasywne DAC są zazwyczaj ograniczone do 3-5m przy 200G; AOC zapewnia solidną wydajność w 5m i dalej.
• Zaawansowane zarządzanie kablami:Cienkie, lżejsze i bardziej elastyczne niż miedziane DAC; obsługuje ciasne promienie zakrętu (30 mm min).
• Poprawa przepływu powietrza:Zmniejszenie przeszkód w podwoziach i systemach zarządzania kablami z dużą gęstością przełącznika.
• Optymalizowana wydajność energetyczna:5.0W na koniec przy 200G jest bardzo konkurencyjny dla aktywnej optyki.
• Zintegrowane sterowanie sygnałem:EQ programowalny i pre-podkreślenie przezwyciężyć różnice PCB gospodarza i straty złącza.
• Immunitet przed EMI:Środek włóknisty eliminuje zakłócenia elektryczne, idealnie nadaje się do wrażliwych środowisk RF.
• Cyfrowe monitorowanie diagnostyczne (DDM):Monitoring mocy optycznej, temperatury i napięcia w czasie rzeczywistym w celu proaktywnej konserwacji.

Jako zaufany dostawca sprzętu sieciowego opartego na technologii, Hong Kong Starsurge Group oferuje kompleksowe wsparcie dla kabli optycznych aktywnych NVIDIA Mellanox.

• Światowa dostawa z konkurencyjnymi terminami realizacji (dostępność zapasów na żądanie)
• Weryfikacja techniczna przedsprzedażowa: kontrole zgodności z modelem przełącznika/serwera
• Wymagania dotyczące długości niestandardowej dla projektów specjalnych (zgodnie z MOQ)
• 1-letnia ograniczona gwarancja sprzętu (wykonawca pokrywa koszty naprawy lub wymiany)
• Wsparcie RMA i pomoc w rozwiązywaniu problemów
• Wielojęzyczny zespół inżynierów sprzedaży (angielski, chiński i inne)

• Nie przekraczać absolutnego maksymalnego napięcia zasilania (3,6 V), aby uniknąć trwałego uszkodzenia wewnętrznej optyki.
• Należy unikać zakrętów ściślejszych niż promienie dynamicznego zakrętu 30 mm, aby zapobiec uszkodzeniu włókien.
• Do momentu montażu należy trzymać na złączach osłony przeciw pyłu; zanieczyszczenie może powodować pogorszenie sygnału i zwiększenie BER.
• W celu zapewnienia określonej niezawodności należy działać w zakresie temperatury 0-70°C.
• Używaj standardowych środków ostrożności w zakresie ESD (uziemione paski nadgarstkowe, maty ESD) podczas obsługi złączy QSFP56.
• Nie pociągaj ani nie napieraj kabla przy złączach; do odłączenia użyj karty pociągania.
• Kabel jest klasyfikowany jako produkt laserowy klasy 1 zgodnie z normą IEC 60825-1.
