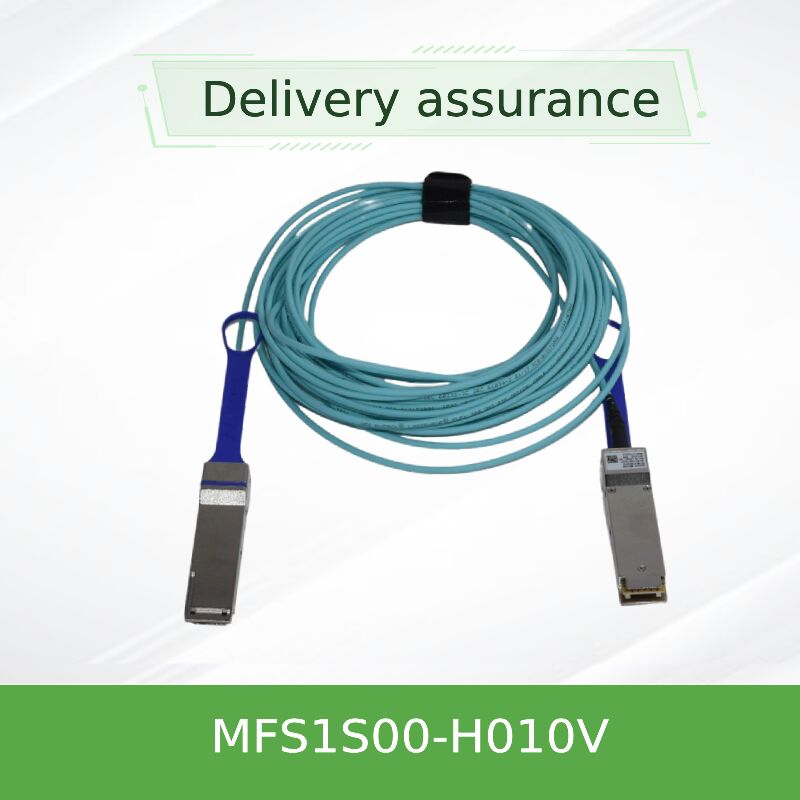

NVIDIA Mellanox MFS1S00-H010V 200Gb/s QSFP56 Active Optical Cable 10m MMF AOC dla InfiniBand HDR i 200GbE

Aktywny kabel światłowodowy o wysokiej gęstości 200G InfiniBand HDR / 200GbE | Modulacja PAM4 | Moc 5,0 W (typ.) | Technologia VCSEL | Płaszcz LSZH

NVIDIA Mellanox MFS1S00-H010V to wysokowydajny aktywny kabel światłowodowy QSFP56 Multi-Mode Fiber (MMF) o przepustowości 200 Gb/s, zapewniający 10 metrów niezawodnej łączności dla centrów danych nowej generacji i klastrów obliczeniowych o wysokiej wydajności. Zaprojektowany dla środowisk InfiniBand HDR (High Data Rate) i 200 Gigabit Ethernet, ten AOC wykorzystuje modulację PAM4 50 Gb/s na linię (4x50G), aby osiągnąć łączną przepustowość 200 Gb/s. W porównaniu do pasywnych kabli DAC, MFS1S00-H010V zapewnia doskonałą integralność sygnału, mniejsze promienie zgięcia, zmniejszoną wagę i lepszy przepływ powietrza, zużywając jednocześnie tylko 5,0 W typowo na koniec (z włączonym retimingiem). Zbudowany z macierzy VCSEL i zintegrowanego obwodu retimingu, zapewnia wskaźnik błędów bitowych lepszy niż 1E-15 i przewidywalnie niskie opóźnienia. Kabel jest w pełni zgodny z interfejsem zarządzania SFF-8665 (QSFP56) i SFF-8636, jest hot-pluggable i zgodny z RoHS.

MFS1S00-H010V wykorzystuje aktywne układy optyczne oparte na VCSEL z czterema włóknami światłowodowymi wielomodowymi na koniec, każda linia pracuje z szybkością 50 Gb/s PAM4 (53,125 GBd), aby osiągnąć łączną przepustowość 200 Gb/s. Kabel integruje programowalne equalizery wejściowe i pre-emphasis wyjściowe, umożliwiając precyzyjne dostrojenie do różnych systemów hosta w celu maksymalizacji marginesu połączenia. Retiming może być selektywnie włączany na linię, redukując jitter przy wysokich przepustowościach, jednocześnie zachowując wsteczną kompatybilność z niższymi prędkościami (np. 100 Gb/s NRZ), gdy retiming jest wyłączony. Płaszcz LSZH (Low Smoke Zero Halogen) zwiększa bezpieczeństwo przeciwpożarowe w gęstych instalacjach. Wszystkie aktywne elementy elektroniczne są hermetycznie zamknięte w obudowach złączy QSFP56, nie wymagając zewnętrznego zasilania poza standardowym napięciem 3,3 V z portu hosta. Kabel obsługuje wybór szybkości za pomocą rejestrów SFF-8636, umożliwiając konfigurację dla pracy NRZ 25,78125 GBd (EDR) lub PAM4 26,56250 GBd (HDR).

• Klastry obliczeniowe o wysokiej wydajności (HPC) wykorzystujące sieci InfiniBand HDR (połączenia między szafami 10 m)
• Architektury leaf-spine centrów danych 200 GbE łączące przełączniki top-of-rack z przełącznikami middle-of-row
• Sieci pamięci masowej z NVMe-oF przez InfiniBand wymagające wysokiej przepustowości i niskich opóźnień
• Klastry treningowe AI/ML wykorzystujące przełączniki NVIDIA Quantum-2 w sąsiednich szafach
• Połączenia przełącznik-serwer na odległość powyżej 5 metrów, do 10 metrów
• Wdrożenia centrów danych hyperscale wymagające okablowania o wysokiej gęstości i niskim zużyciu energii

MFS1S00-H010V jest kompatybilny z każdym standardowym portem QSFP56 zgodnym z SFF-8665. Jest natywnie obsługiwany w platformach przełączników NVIDIA Mellanox InfiniBand HDR i 200 GbE, a także w wielu przełącznikach 200 GbE firm trzecich. Zweryfikowane kompatybilne platformy obejmują:

• Przełączniki InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Adaptery NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand
• Przełączniki 200 GbE serii NVIDIA Mellanox SN3700, SN4600
• Standardowe przełączniki 200G QSFP56 (kompatybilność jest zróżnicowana; prosimy o potwierdzenie obsługi AOC)

¹ Odczyt temperatury wewnętrznej przez DDM do 75°C jest dozwolony. Maksymalne wartości dopuszczalne: Vcc od -0,3 do 3,6 V; napięcie wejściowe danych od -0,3 do 3,465 V; próg uszkodzenia 3,4 dBm.

Uwaga: Tolerancja długości dla długości <5m: +300mm>

• Zwiększony zasięg przy 200G: Pasywne DAC są zazwyczaj ograniczone do 3-5 m przy 200G; AOC zapewnia niezawodną wydajność na odległość 10 m i większą.
• Doskonałe zarządzanie kablami: Cieńsze, lżejsze i bardziej elastyczne niż kable DAC miedziane; obsługują ciasne promienie zgięcia (min. 30 mm).
• Lepszy przepływ powietrza: Zmniejszone przeszkody w obudowach przełączników o wysokiej gęstości i systemach zarządzania kablami.
• Zoptymalizowana efektywność energetyczna: 5,0 W na koniec przy 200G jest bardzo konkurencyjne dla aktywnej optyki.
• Zintegrowane kształtowanie sygnału: Programowalne EQ i pre-emphasis kompensują różnice w płytkach PCB hosta i straty na złączach.
• Odporność na zakłócenia elektromagnetyczne (EMI): Medium światłowodowe eliminuje zakłócenia elektryczne, idealne dla wrażliwych środowisk RF.
• Cyfrowe monitorowanie diagnostyczne (DDM): Monitorowanie w czasie rzeczywistym mocy optycznej, temperatury i napięcia w celu proaktywnego utrzymania.

Serwis i wsparcie – Hong Kong Starsurge

Jako zaufany dostawca sprzętu sieciowego oparty na technologii, Hong Kong Starsurge Group oferuje kompleksowe wsparcie dla aktywnych kabli światłowodowych NVIDIA Mellanox. Nasze usługi obejmują:

• Globalna dostawa z konkurencyjnymi czasami realizacji (dostępność na magazynie na życzenie)
• Walidacja techniczna przed sprzedażą: sprawdzenie kompatybilności z modelami przełączników/serwerów
• Zapytania o niestandardowe długości dla specjalnych projektów (z zastrzeżeniem MOQ)
• 1-letnia ograniczona gwarancja sprzętowa (pokrycie producenta na naprawę lub wymianę)
• Wsparcie RMA i pomoc w rozwiązywaniu problemów
• Wielojęzyczny zespół inżynierów sprzedaży (angielski, chiński i inne)

Często zadawane pytania

P: Jaka jest różnica między MFS1S00-H010V a poprzednią generacją AOC 100G?

O: MFS1S00-H010V obsługuje 200 Gb/s przy użyciu modulacji 4x50G PAM4, podczas gdy AOC 100G używają 4x25G NRZ. Jest przeznaczony dla sieci InfiniBand HDR i 200 GbE, oferując dwukrotnie większą przepustowość dla klastrów HPC i AI nowej generacji.

P: Czy ten kabel jest wstecznie kompatybilny z portami 100 Gb/s (EDR)?

O: Tak, poprzez odpowiednie ustawienie rejestrów wyboru szybkości (tryb NRZ przy 25,78125 GBd) i wyłączenie retimingu w razie potrzeby. Jednak optymalne wykorzystanie jest przy 200G HDR. Proszę sprawdzić kompatybilność hosta dla środowisk o mieszanej prędkości.

P: Jakie jest typowe zużycie energii na odległość 10 metrów?

O: Zużycie energii jest niezależne od długości; każdy koniec zużywa typowo 5,0 W z włączonym retimingiem, niezależnie od tego, czy kabel ma 1 m, czy 100 m.

P: Czy kabel obsługuje cyfrowe monitorowanie diagnostyczne (DDM)?

O: Tak, DDM zapewnia monitorowanie w czasie rzeczywistym mocy optycznej Rx/Tx, prądu polaryzacji, napięcia zasilania i temperatury obudowy na linię, z progami ostrzeżeń/alarmów.

P: Jaka jest gwarancja?

O: NVIDIA Mellanox zapewnia 1-letnią ograniczoną gwarancję sprzętową obejmującą naprawę lub wymianę części z powodu wad produkcyjnych.

P: Czy mogę używać tego kabla z przełącznikami innymi niż Mellanox?

O: Może działać z przełącznikami QSFP56 firm trzecich, które obsługują 200 GbE i AOC z retimingiem. Jednak kompatybilność nie jest gwarantowana; zalecamy weryfikację u dostawcy przełącznika i testowanie przed wdrożeniem na dużą skalę.

Środki ostrożności i obsługa

• Nie przekraczać maksymalnego dopuszczalnego napięcia zasilania (3,6 V), aby uniknąć trwałego uszkodzenia wewnętrznej optyki.
• Unikać zgięć o promieniu mniejszym niż 30 mm (dynamiczny promień zgięcia), aby zapobiec uszkodzeniu światłowodu.
• Pozostawić nasadki ochronne na złączach do czasu instalacji; zanieczyszczenie może spowodować degradację sygnału i wzrost BER.
• Pracować w zakresie temperatury obudowy 0-70°C dla zapewnienia określonej niezawodności.
• Stosować standardowe środki ostrożności ESD (uziemione opaski na nadgarstek, maty ESD) podczas obsługi złączy QSFP56.
• Nie ciągnąć ani nie obciążać kabla za złącza; używać uchwytu do odłączania.
• Kabel jest klasyfikowany jako produkt laserowy klasy 1 zgodnie z IEC 60825-1. Unikać bezpośredniego narażenia na otwór lasera.

O firmie Hong Kong Starsurge Group Co., Limited

Założona w 2008 roku, Hong Kong Starsurge Group Co., Limited jest dostawcą sprzętu sieciowego, usług IT i rozwiązań integracji systemów opartym na technologii. Obsługując klientów na całym świecie, Starsurge wspiera branże takie jak administracja publiczna, opieka zdrowotna, produkcja, edukacja, finanse i przedsiębiorstwa. Firma dostarcza przełączniki sieciowe, karty sieciowe, punkty dostępu bezprzewodowego, kontrolery, kable i aktywne kable światłowodowe od wiodących marek. Dzięki podejściu stawiającemu klienta na pierwszym miejscu, Starsurge koncentruje się na niezawodnej jakości, responsywnej obsłudze, wielojęzycznym wsparciu i globalnych możliwościach dostaw. Jako zaufany partner w zakresie rozwiązań sieciowych NVIDIA Mellanox, Starsurge łączy wiedzę techniczną z doskonałością łańcucha dostaw, aby pomóc klientom budować wydajną, skalowalną i niezawodną infrastrukturę sieciową.

---

Kluczowe fakty

• 200 Gb/s (4x50G PAM4)
• Długość 10 metrów
• Moc: 5,0 W typ. (retimed na koniec)
• Technologia VCSEL + MMF
• Płaszcz LSZH, RoHS
• Gotowy na InfiniBand HDR / 200 GbE
• QSFP56 hot-pluggable
• Obsługa DDM

Macierz kompatybilności

• Przełączniki InfiniBand NVIDIA Quantum-2
• Adaptery ConnectX-6 HDR / ConnectX-7
• Przełączniki 200 GbE SN3700, SN4600
• Przełączniki 200G QSFP56 firm trzecich (ograniczone)
• Niekompatybilny z portami QSFP28 (100G) bez adaptera

Lista kontrolna kupującego

• Potwierdź typ portu QSFP56 (nie QSFP28)
• Wymagana odległość: 10 m lub inna?
• Temperatura otoczenia pracy (0-70°C)
• Obsługa przełącznika dla AOC / retimingu przy 200G PAM4
• Warunki gwarancji i RMA
• Czas realizacji i ceny wolumenowe
