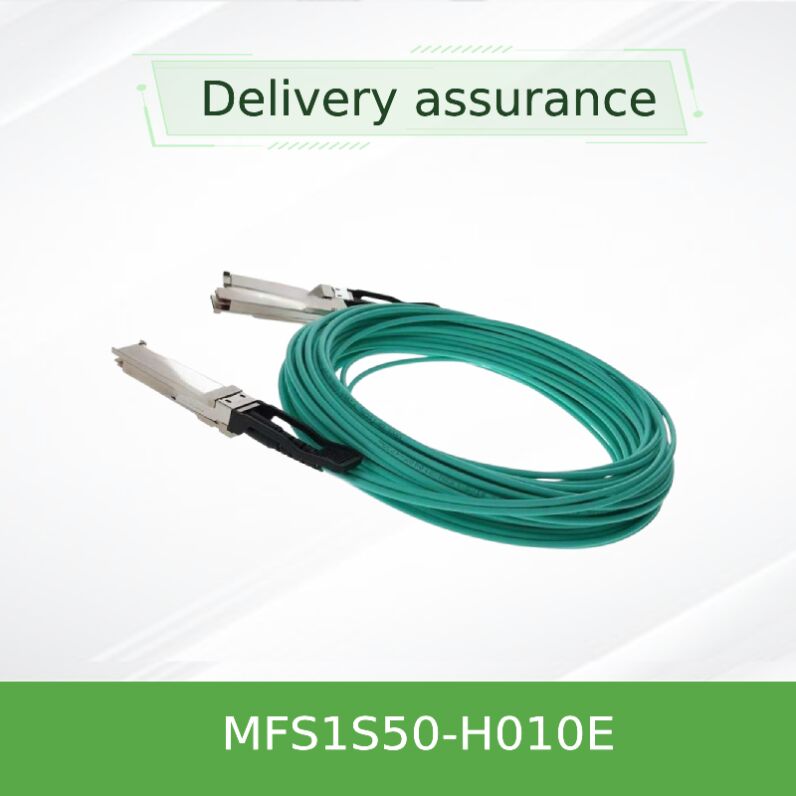

Kabel rozdzielający NVIDIA MFS1S50-H010E 200G na 2x100G QSFP56 AOC o niskim opóźnieniu
Szczegóły Produktu:
| Nazwa handlowa: | Mellanox |
| Numer modelu: | MFS1S50-H010E |
| Dokument: | MFS1S50-H0xxV.pdf |
Zapłata:
| Minimalne zamówienie: | 1 szt |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Pudełko zewnętrzne |
| Czas dostawy: | Na podstawie zapasów |
| Zasady płatności: | T/T |
| Możliwość Supply: | Dostawa według projektu/partii |
|
Szczegóły informacji |
|||
| Dostępność: | Magazyn | Gwarancja: | 1 rok |
|---|---|---|---|
| Stan: | Nowe i oryginalne | Technologia: | Infiniband |
| Szybkość transmisji danych: | Do 200 GB/s | Typ złącza: | QSFP56 |
| Średnica: | 3 +/- 0,2 mm | Minimalny promieniowanie zgięcia: | 30mm |
| Wysokość oka wyjściowego w pobliżu: | 70MVPP | Prawie na koniec ESMW: | 0,265UI |
opis produktu
NVIDIA® MFS1S50-H010E to wysokowydajny kabel aktywnego rozdzielacza optycznego (AOC), który umożliwia łączność od 200Gb/s do 2x100Gb/s w nowoczesnych centrach danych.Zaprojektowane do niskich kosztów, ale wymagających warunków, ten AOC oparty na QSFP56 VCSEL zapewnia bezproblemowy interfejs między portem przełącznika 200Gb/s a dwoma osobnymi serwerami lub węzłami obliczeniowymi 100Gb/s. Zgodny ze standardami SFF-8665 i SFF-8679,seria MFS1S50 zapewnia solidną integralność sygnałuDługość 10 metrów (H010E) jest idealna do połączeń z serwerem z górnej półki (ToR), uproszczając okablowanie przy zachowaniu dużej przepustowości.
Każdy kabel splittera integruje EEPROM na obu końcach QSFP56 do monitorowania produktu w czasie rzeczywistym i raportowania stanu, w pełni kompatybilny z przełącznikami NVIDIA InfiniBand i Ethernet.Dzięki rygorystycznym testom produkcji i wyjątkowej jakości projektu NVIDIA, to AOC zapewnia niezawodność plug-and-play i wydłużony cykl życia w wdrożeniach klastrów korporacyjnych, HPC i sztucznej inteligencji.
Pozwala na obsługę dwóch punktów końcowych 100Gb/s przez 200Gb/s, zwiększając gęstość portów i zmniejszając koszty infrastruktury.
Architektura światłowodowa wielowarunkowa oparta na VCSEL zapewnia bardzo niskie opóźnienie dla obciążeń pracy HPC i AI wrażliwych na opóźnienie.
Monitoring w czasie rzeczywistym: moc optyczna Tx/Rx, prąd przesunięty, napięcie zasilania, temperatura obudowy, progi ostrzegawcze/alarmowe.
Temperatura pomiarowa 0°C do 70°C, magazynowanie -40°C do 85°C, odpowiednie do wymagających środowisk centrów danych.
Ekwilizacja wejścia Tx, amplituda wyjścia Rx, przedpodkreślenie; sterowanie Tx/Rx CDR dla operacji 100GbE.
Standardowy interfejs zarządzania 2-przewodowym, ModSelL, IntL, ResetL, LPMode dla pełnej kontroli hosta.

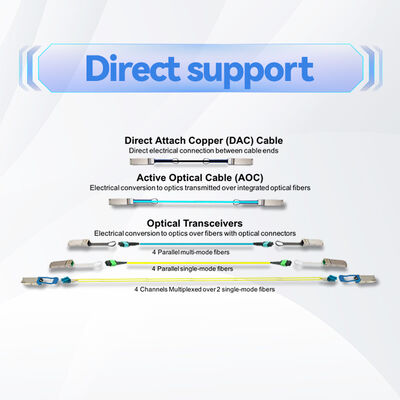

MFS1S50-H010E wykorzystuje układy VCSEL (Vertical Cavity Surface-Emitting Laser) i fotodiody PIN o wysokiej wrażliwości na czterech parach światłowodowych wielowarunkowych.wszystkie cztery pasy działają z prędkością 50 Gb/s PAM4 (53.125GBd) w celu osiągnięcia łącznej przepustowości 200Gb/s; końcówka przerwania obsługuje dwie pasy prądu w 100Gb/s (50Gb/s PAM4 na pas).Ta aktywna konstrukcja optyczna eliminuje degradację sygnału miedzianego i rozszerza zasięg do 50 metrów przy zachowaniu współczynników błędu bitowego poniżej 1e-12.
Kabel posiada sygnały sterowania zgodne z SFF-8636, w tym moduł select, tryb niskiej mocy i linię przerywania.Cyfrowe monitorowanie diagnostyczne na układzie (DDM) zapewnia wgląd w stan zdrowia łącza w czasie rzeczywistymDodatkowo nadajnik obsługuje wybrane prędkości dla elastycznych prędkości linii: 10.3125G NRZ, 25.78125G NRZ i 26.5625G PAM4 w celu uwzględnienia kompatybilności wstecznej w razie potrzeby.

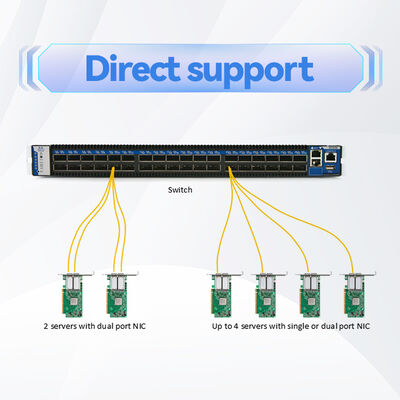

- Przejście na podwójną łączność serwerów z górnej części regału (ToR) w tkaninach HDR 200GbE lub InfiniBand.
- klastry obliczeniowe o wysokiej wydajności (HPC) wymagające niskiego opóźnienia i kabli o wysokiej gęstości.
- Infrastruktura szkoleniowa AI/ML z połączeniami 200G do serwerów GPU (np. NVIDIA Quantum lub Spectrum switches).
- Architektury o charakterze kręgosłupa centrum danych, w których kluczowa jest wydajność portu i uproszczone zarządzanie kablami.
- Agregacja rdzenia przedsiębiorstwa zmniejsza liczbę nadajników przy jednoczesnym zwiększeniu przepustowości na jednostkę rack.
Zaprojektowany dla przełączników NVIDIA Quantum InfiniBand (np. serii QM8700, QM9700) i przełączników NVIDIA Spectrum Ethernet.MFS1S50-H010E współpracuje również ze standardowym portem QSFP56 obsługującym 200GbE lub InfiniBand HDR/NDR. EEPROM AOC® zapewnia unikalną identyfikację produktu, dzięki czemu jest w pełni zarządzany przez platformy sieciowe NVIDIA.kabel jest zgodny z QSFP56 MSA (SFF-8665) a interfejs elektryczny jest zgodny z SFF-8679/Zawsze potwierdzaj konfigurację portu hosta /dla wsparcia.
| Platforma / rodzina produktów | Wspierana prędkość | Rodzaj portu |
|---|---|---|
| NVIDIA Quantum HDR InfiniBand Switches (QM8700, QM8790) | 200G HDR | Wymagania dotyczące: |
| NVIDIA Spectrum-2/3 Ethernet Switches (SN3700, SN4600) | 200GbE | Wymagania dotyczące: |
| NVIDIA ConnectX-6 HDR / ConnectX-6 Dx | 100 Gb/s na ogon | Wymagania dotyczące: |
| Komutatory 200GbE zewnętrzne z obsługą przerwy | 200G→2x100G | Zgodny z QSFP56 |
| Parametry | Szczegóły |
|---|---|
| Model produktu | MFS1S50-H010E |
| Wskaźnik kształtu | Kabel QSFP56 do 2x QSFP56 aktywnego kablu optycznego splittera |
| Wskaźnik danych | 200Gb/s (główny koniec) / 100Gb/s na oddział przerwania |
| Poziom sygnalizacji na przejazd | 53.125 GBd PAM4 (nominalny) |
| Długość kabla | 10 metrów (tolerancja: +300 mm / -0 dla długości < 50 m) |
| Rodzaj włókna | Włókno wielofunkcyjne (MMF) 50/125μm, kurtka Aqua |
| Minimalny promień zakrętu | 30 mm |
| napięcie zasilania (Vcc) | 3.135V ¥ 3.465V (typ 3.3V) |
| Zużycie energii (koniec 200G) | Typ 4,5 W, maksymalnie 5,0 W |
| Zużycie energii (100G końca na gałąź) | Typ: 3,0 W, maksymalnie 3,5 W |
| Temperatura obudowy operacyjnej | 0°C do 70°C |
| Temperatura przechowywania | -40°C do 85°C |
| Względna wilgotność (nie kondensująca się) | 5% do 85% |
| Tolerancja w zakresie ESD | Zgodne z typowym systemem ESD w centrum danych; klasa I bezpieczeństwa laserowego |
| Cechy diagnostyczne | DDM (moc Tx/Rx, przesunięcie, napięcie, temperatura), LOS/LOL, usterka Tx, programowalna wyrównania |
| Zgodność z przepisami | CE, FCC klasa A, ICES, RCM, VCCI, CB, cTUVus, RoHS (według norm NVIDIA) |
| Numer części zamówionej | Opis | Długość |
|---|---|---|
| MFS1S50-H003V | NVIDIA AOC, 200G do 2x100G, QSFP56 do 2xQSFP56 | 3 metry |
| MFS1S50-H005V | NVIDIA AOC, 200G do 2x100G, QSFP56 do 2xQSFP56 | 5 metrów |
| MFS1S50-H010E | NVIDIA AOC, 200G do 2x100G, QSFP56 do 2xQSFP56 | 10 metrów |
| MFS1S50-H015V | NVIDIA AOC, 200G do 2x100G, QSFP56 do 2xQSFP56 | 15 metrów. |
| MFS1S50-H020V | NVIDIA AOC, 200G do 2x100G, QSFP56 do 2xQSFP56 | 20 metrów. |
| MFS1S50-H030V | NVIDIA AOC, 200G do 2x100G, QSFP56 do 2xQSFP56 | 30 metrów |
W przypadku wymagań dotyczących długości lub ilości na zamówienie prosimy o kontakt z naszym zespołem sprzedaży.wydajność elektryczna i optyczna identyczna ze standardową serią H0xxV.
- Gwarancja oryginalności produktu:100% autentyczne kable NVIDIA, w pełni identyfikowalne i gwarantowane jakością producenta.
- Wiedza techniczna:Nasi inżynierowie zapewniają weryfikację zgodności przed sprzedażą i wsparcie po sprzedaży.
- Globalna Logistyka:Szybka wysyłka na całym świecie z odpowiednim opakowaniem antystatycznym i ochroną ESD.
- Konkurencyjne ceny i zniżki objętościowe:Idealny do budowy centrów danych i projektów modernizacji infrastruktury.
- Opcje rozszerzonej gwarancji:Standardowa roczna gwarancja z rozszerzonym zasięgiem dostępnym na żądanie.
Hong Kong Starsurge Group zapewnia kompleksową obsługę: doradztwo w zakresie specyfikacji technicznych, pomoc w testowaniu interoperacyjności i wsparcie RMA.wskazówki dotyczące instalacjiKażdy kabel jest wizualnie sprawdzany przed wysyłką w celu zapewnienia czystych złączy optycznych i właściwego oznakowania.oferujemy usługi wymiany na miejscu w wybranych regionachSkontaktuj się z menedżerem konta, aby uzyskać opcje SLA.
- Sprawdź, czy przełącznik i porty NIC obsługują tryb przerwy (200G → 2x100G).
- Sprawdź wymagane ograniczenia długości kabla i promienia zgięcia w układzie stojaka.
- Upewnij się, że oba systemy hosta na końcach 100G mają klatki QSFP56 z odpowiednim przepływem powietrza i budżetem zasilania.
- Sprawdź, czy Twoje środowisko wymaga dodatkowych certyfikacji regulacyjnych (np. China RoHS).
- Rozważyć zamówienie jednostek zapasowych dla identycznej symetrii łącza w klastrach o wysokiej dostępności.
- W trakcie instalacji należy używać uziemionych pasów na nadgarstkach i stanowisk pracy zabezpieczonych przed działaniem rozładowań elektrostatycznych (ESD).
- Nie przekraczać absolutnego maksymalnego napięcia zasilania (3,6 V) ani napięcia wejścia danych w celu zapobiegania nieodwracalnym uszkodzeniom.
- Należy unikać ciasnego gięcia w promieniu poniżej 30 mm, aby zachować wydajność optyczną i zapobiec pękaniu włókien.
- Moduły QSFP należy zawsze delikatnie wkładać do klatek; wprowadzanie wymuszone może uszkodzić złącza lub zamki klatek.
- Pracuj w zakresie temperatury 0 ∼ 70 °C; zapewnić odpowiedni przepływ powietrza w środowiskach o wysokiej gęstości.
- W przypadku jakichkolwiek widocznych uszkodzeń butów lub płaszcza rozdzielacza należy wymienić kabel, aby uniknąć problemów z integralnością sygnału.
- NVIDIA MFS1S00-HxxxV
- NVIDIA MCP1650-HxxxEW przypadku, gdy wprowadzone są zmiany w systemie AOC:
- NVIDIA Quantum HDR QM8700 Przełącznik
- Karta NVIDIA ConnectX-6 Dx Adapter¢ Adapter Ethernet/IB QSFP56 z dwoma portami o prędkości 100 Gb/s
- Uwaga dotycząca aplikacji Mapy pamięci LinkX (MLNX-15-5926) ¢ Dane rejestru EEPROM
- Wytyczne i FAQ dotyczące zarządzania kablami NVIDIA (MLNX-15-3603)
- SFF-8636 Rewizja 2.9 Interfejs zarządzania modułami QSFP
- Najlepsze praktyki wdrażania kabli 200G w centrach danych
